Schlegel SVASSA15OI_C008 SVASSA15OI_C008 Przycisk kluczykowy manualne, klucz 1 szt.

Okrągły przełącznik bezpieczeństwa z kluczem do aktywacji. Przełącznik posiada czarną i srebrną powierzchnię.

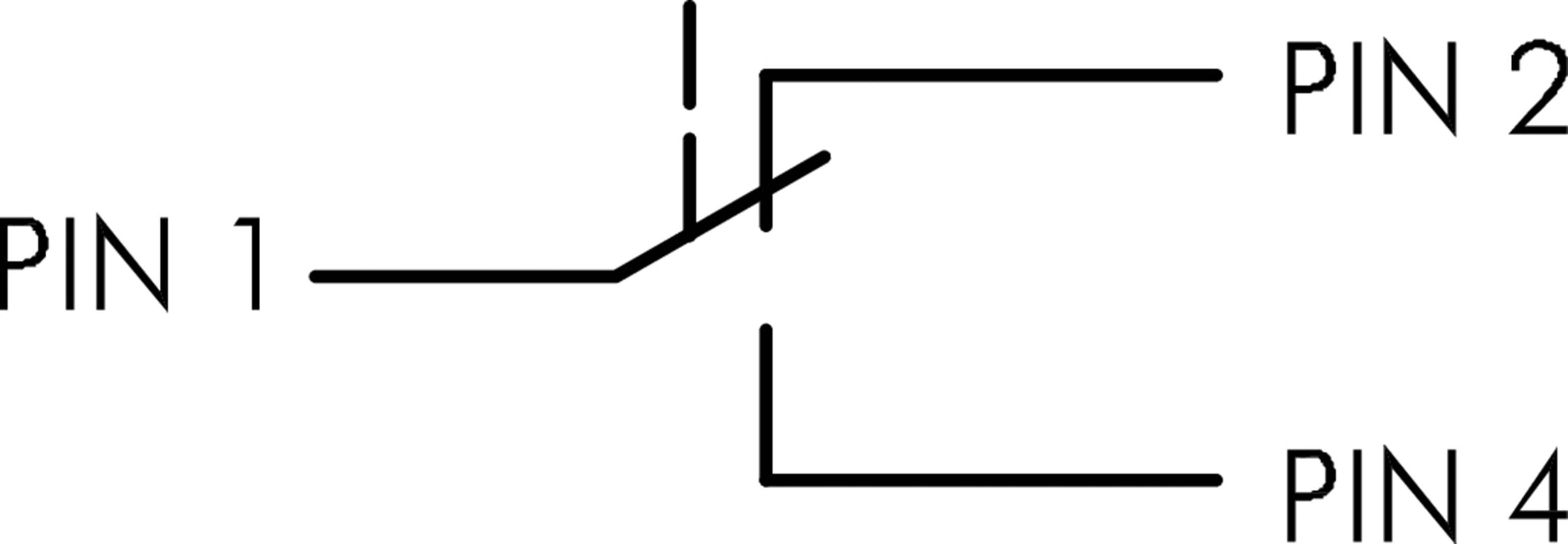

Schemat elektryczny pokazuje połączenie między pinem 1 a pinem 4 oraz między pinem 2 a bliżej nieokreśloną linią przewodzącą.

'Symbol przełącznika: Jednobiegunowy przełącznik pokazuje połączenie od styku 1 do styku 2 oraz od styku 1 do styku 4.'

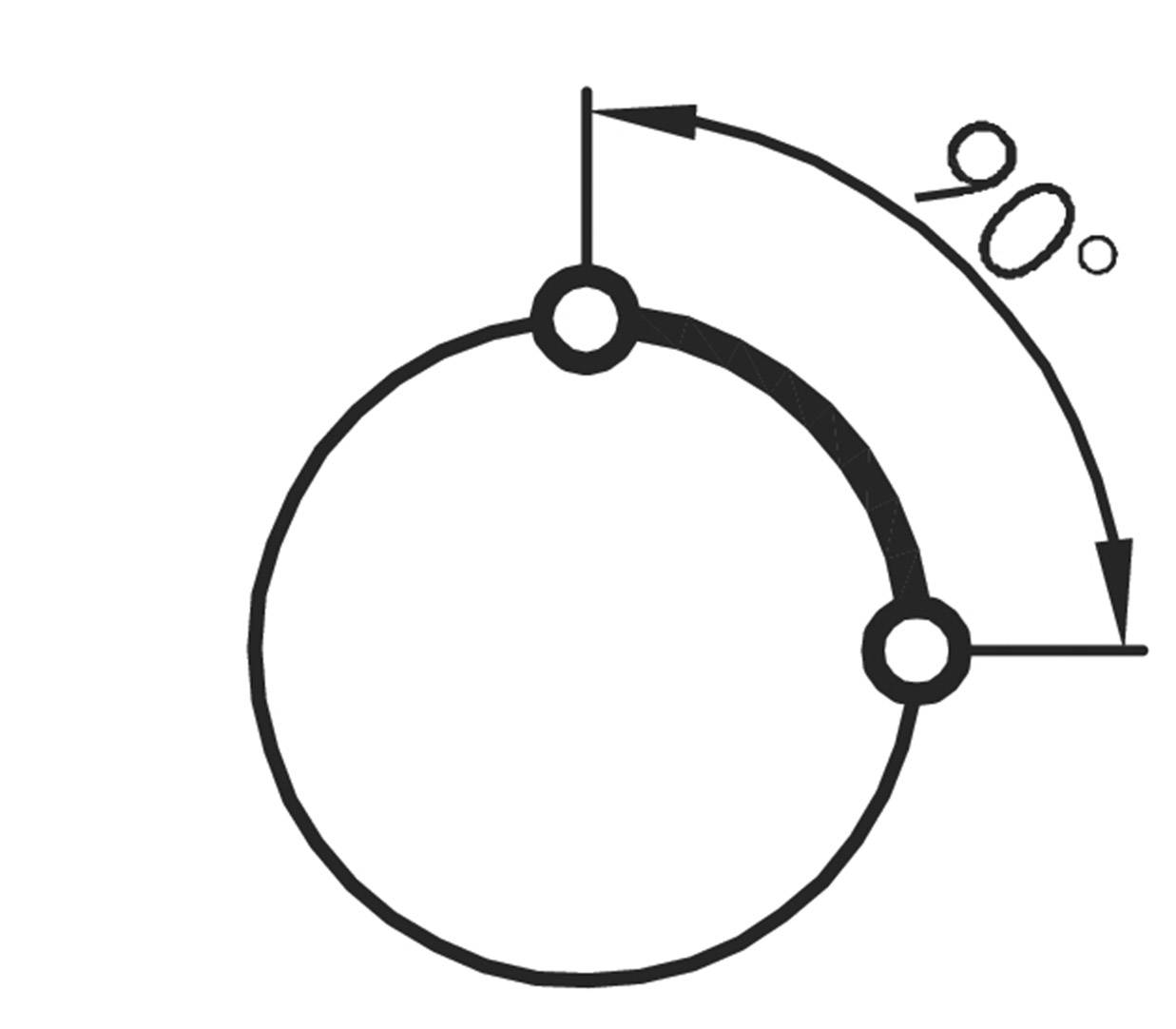

Diagram koła z dwoma punktami na obwodzie, połączonymi linią łukową o kącie 90 stopni, wskazującą kąt.

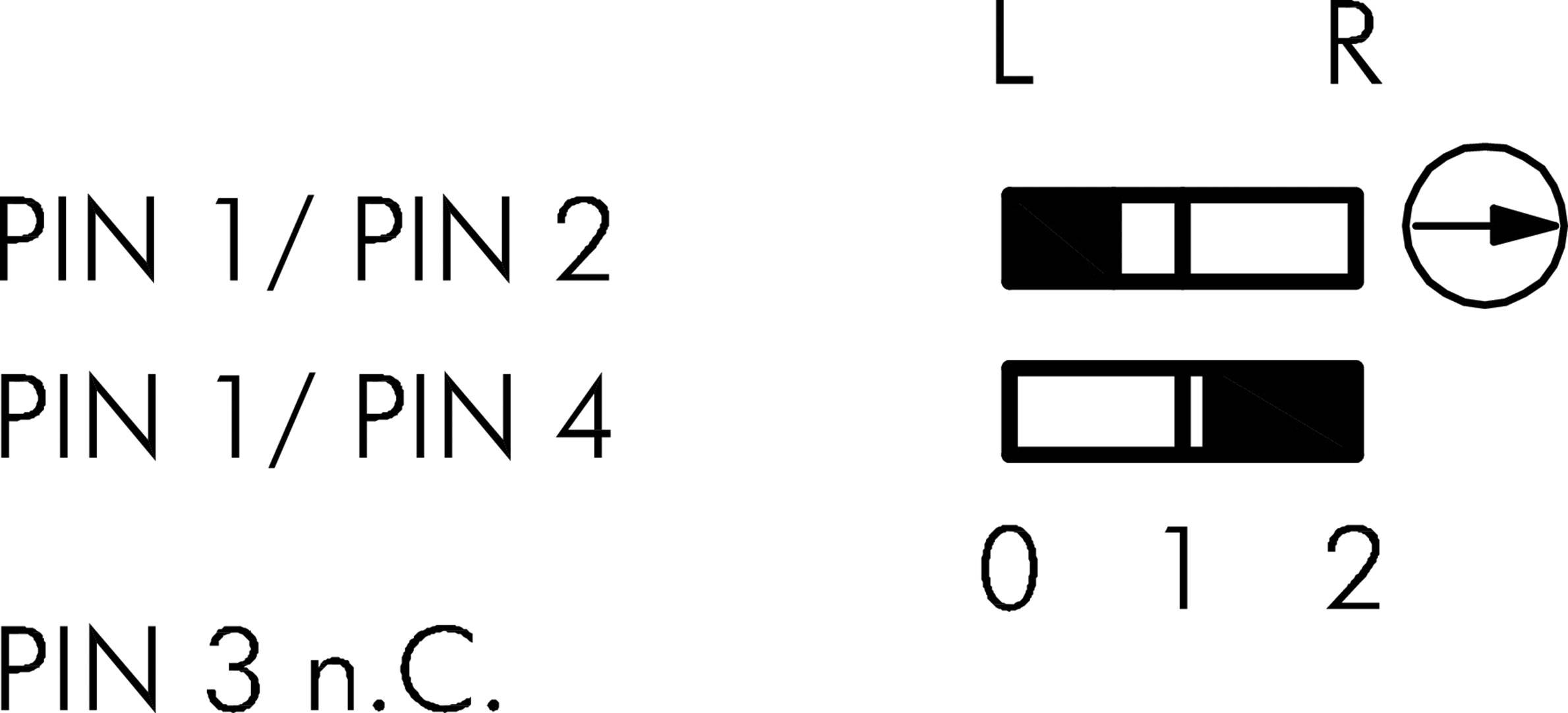

Symbol graficzny 'L R' z dwoma przełącznikami suwiakowymi. Po lewej stronie wymienione są 'PIN 1/PIN 2', 'PIN 1/PIN 4' oraz 'PIN 3 n.C.'.

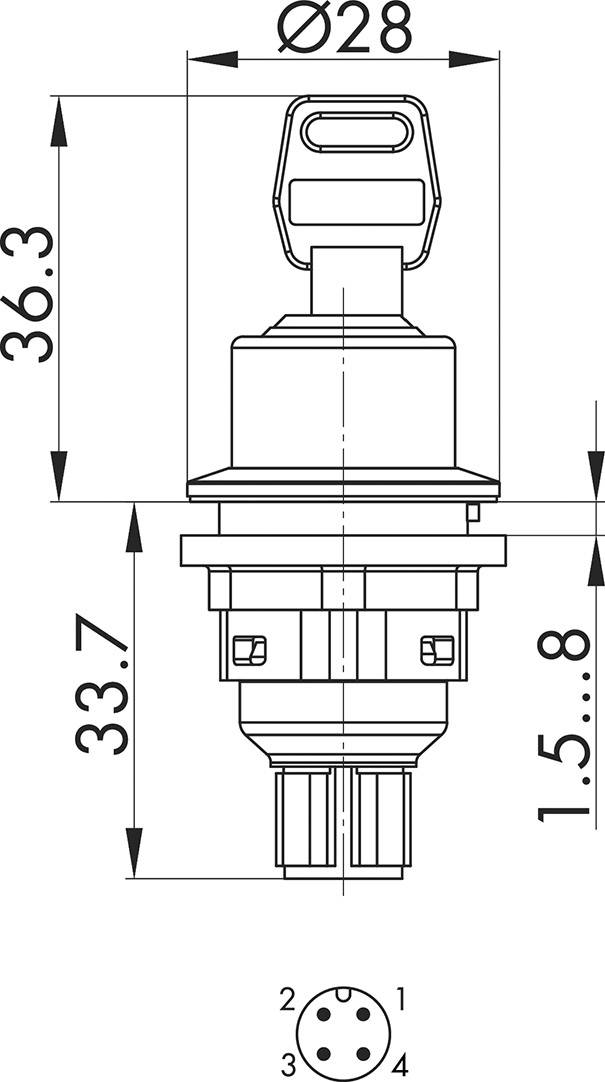

Rysunek techniczny przełącznika obrotowego z kluczem i stykami. Średnice wynoszą odpowiednio 36,3 mm, 33,7 mm i 28 mm.

1/6

Dodatkowe informacje:

Karta katalogowa (PDF)

Dostępne wkrótce

Ilość (sztuka)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba

Sztuki

Suma (259,35 zł / Sztuka)

259,35 zł

319,00 zł

z VAT (klient indywidualny)

Cena netto

tylko 40,64 zł

Zgłoś wątpliwości prawne

Dane techniczne

Klasa ochrony II (izolacja ochronna)
Oświetlenie: Nie
Możliwość opisu: Nie
Rama frontowa: Stal nierdzewna, błyszcząca
Kształt: okrągły.

Rodzaj produktu: Przycisk kluczykowy

Rodzaj podświetlenia: brak podświetlenia

Sterowanie: manualne
klucz

Połączenie komponentów: złącze męskie M12

Funkcje przełącznika: zatrzask

Rodzaj styku: 1 NC
1 NO

Żywotność mechaniczna: 30000

Żywotność elektryczna: 30000

Średnica montażowa: 22.3 mm

: IP65
IP67

Minimalna temperatura: -25 °C

Maksymalna temperatura: +70 °C

Napięcie przełączania: 50 V DC/AC

Maksymalne natężenie przełączania: 4 A

Długość produktu: 70 mm

Szerokość produktu: 28 mm

Wysokość produktu: 28 mm

Kompatybilność: Seria: SHORTRON® połączyć

Zawartość: 1 szt.

Wymiary: (D x S x W) 70 x 28 x 28 mm

Zgodne z RoHS: Tak

Model katalogowy producenta: SVASSA15OI_C008
