Schlegel SWAOI_C008 SWAOI_C008 Przełącznik ścienny manualne, przełącznik obrotowy 1 szt.

Czarny, cylindryczny przełącznik ciśnieniowy z gwintem i prostokątnym przyciskiem. Możliwe zastosowanie w aplikacjach mechanicznych.

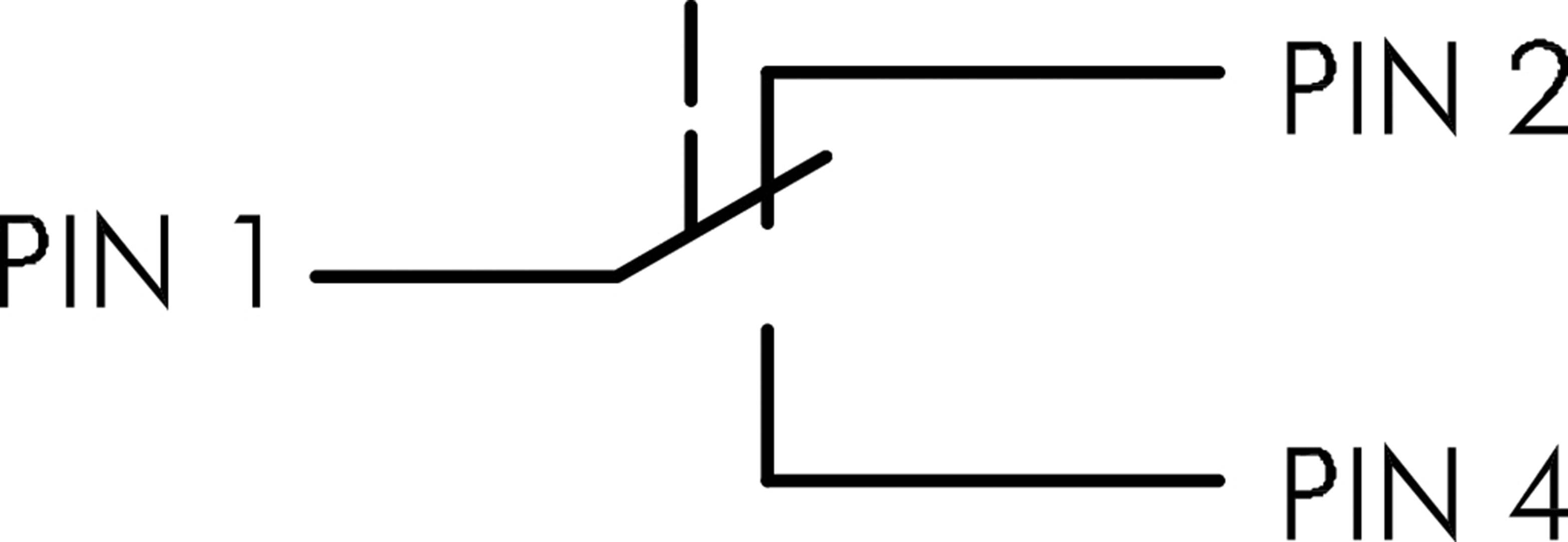

"PIN 1" jest połączony z "PIN 2", "PIN 4" jest izolowany. Symbol przełącznika wskazuje styk przełączny.

Schemat elektryczny przełącznika: Pin 1 połączony z Pinem 2; alternatywne połączenie do Pina 4.

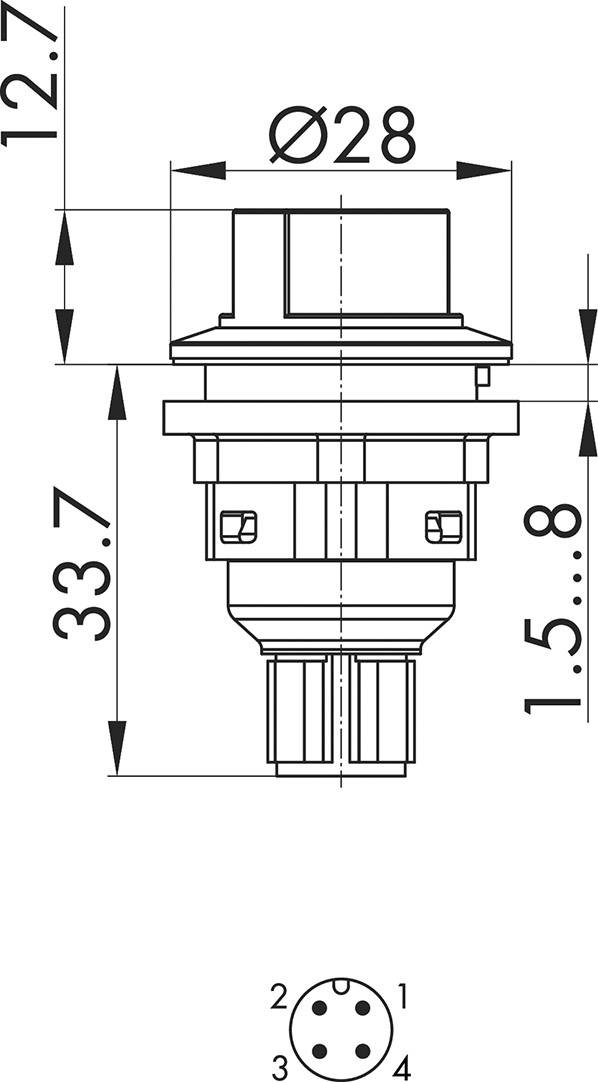

Rysunek techniczny cylindrycznego przełącznika o wymiarach: średnica 28 mm, wysokość 33,7 mm. Przedstawia również pozycje styków wtykowych.

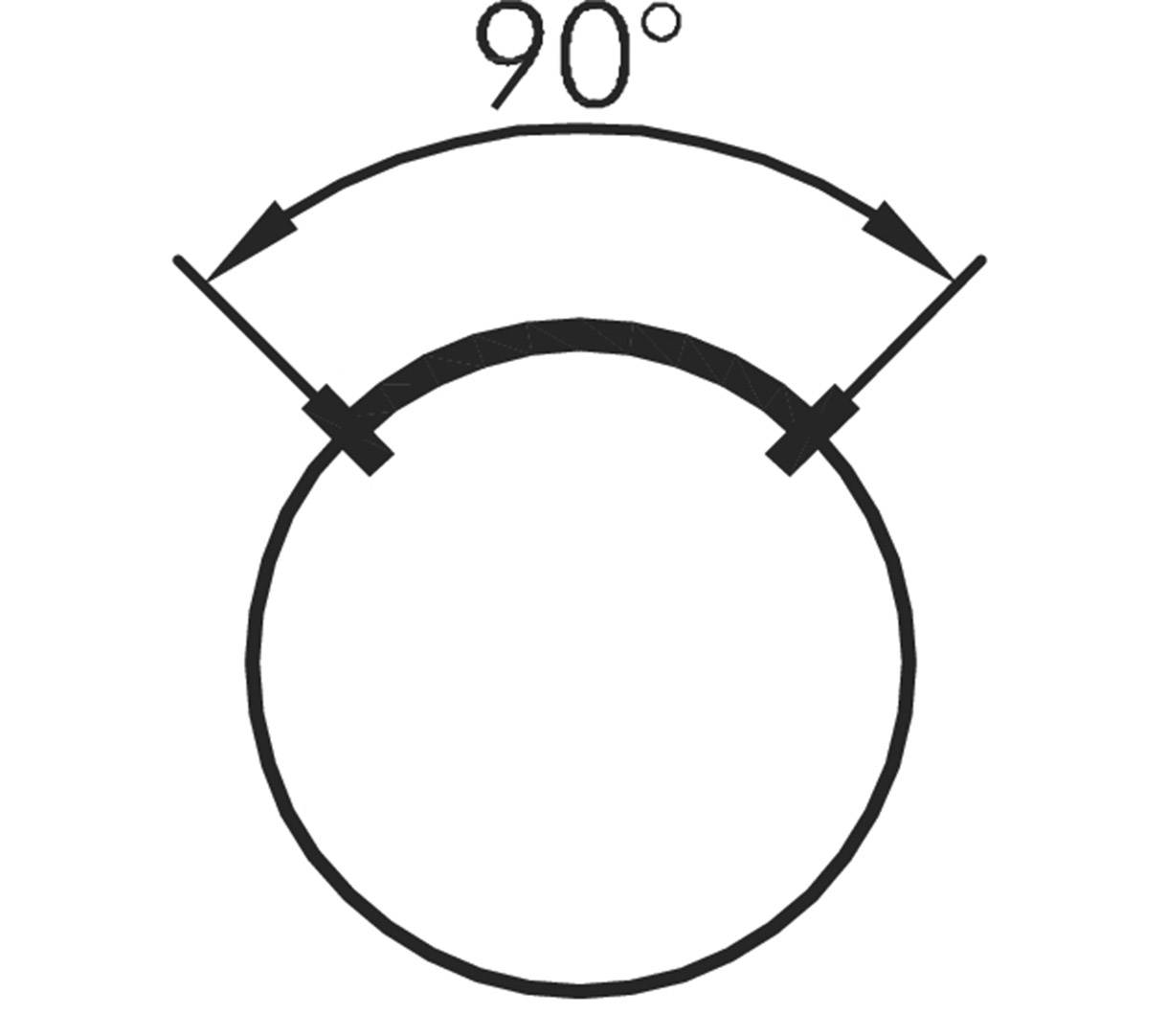

Koło z zaznaczonym kątem prostym wzdłuż obwodu. Dwa strzałki wskazują łuk.

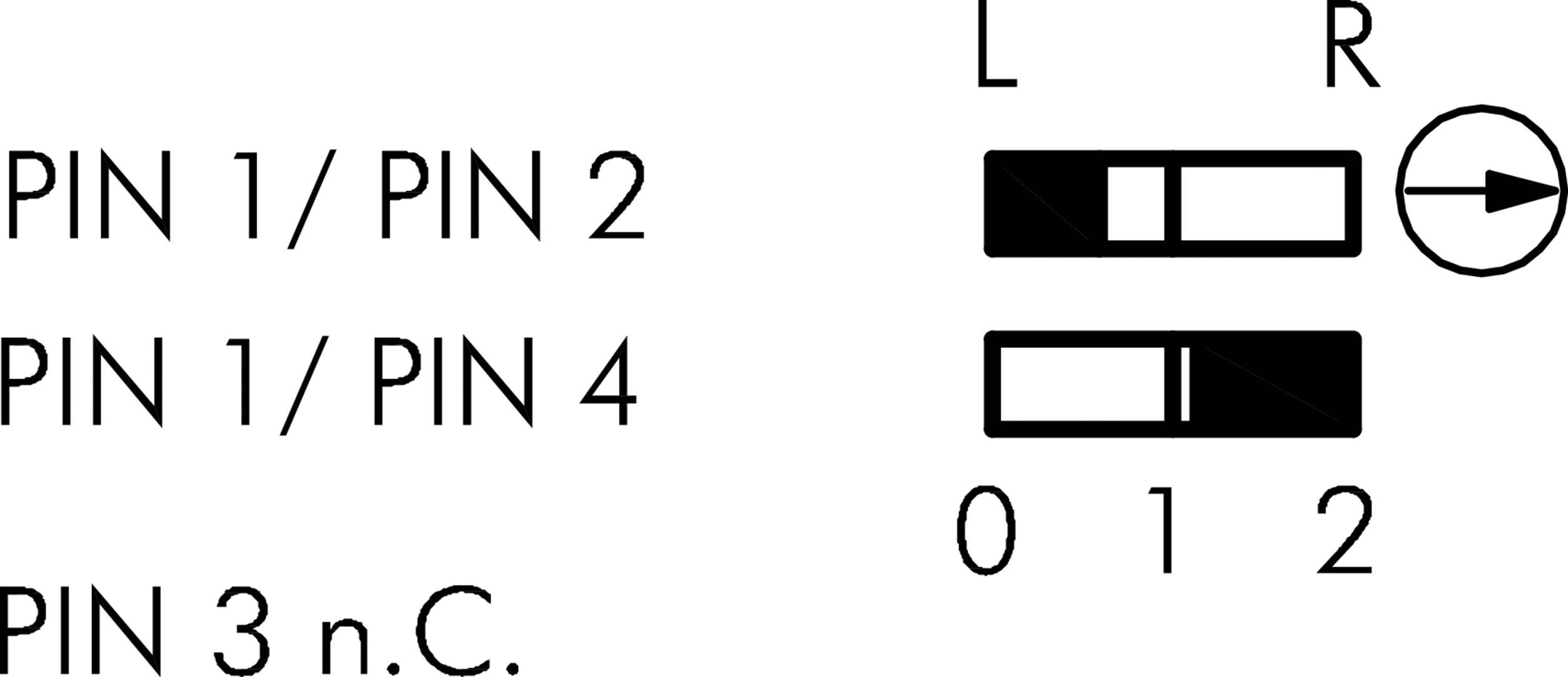

„PIN 1/PIN 2" i „PIN 1/PIN 4" z suwakiem, „L" i „0" po lewej stronie, „R" i „2" po prawej stronie. Obok „PIN 3 n.C.".

1/6

Karta katalogowa (PDF)

Dostępne wkrótce

Ilość (sztuka)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba

Sztuki

Suma (178,05 zł / Sztuka)

178,05 zł

219,00 zł

z VAT (klient indywidualny)

Cena netto

tylko 40,64 zł

Zgłoś wątpliwości prawne

Dane techniczne

Klasa ochrony II (izolacja ochronna)
Oświetlenie: Nie
Możliwość opisu: Nie
Rama frontowa: Srebrna
Kształt: okrągły.

Rodzaj produktu: Przełącznik ścienny

Rodzaj podświetlenia: brak podświetlenia

Sterowanie: manualne
przełącznik obrotowy

Połączenie komponentów: złącze męskie M12

Funkcje przełącznika: zatrzask

Rodzaj styku: 1 NC
1 NO

Żywotność mechaniczna: 30000

Żywotność elektryczna: 30000

Średnica montażowa: 22.3 mm

: IP65
IP67

Minimalna temperatura: -25 °C

Maksymalna temperatura: +70 °C

Napięcie przełączania: 50 V DC/AC

Maksymalne natężenie przełączania: 4 A

Długość produktu: 46.4 mm

Szerokość produktu: 28 mm

Wysokość produktu: 28 mm

Kompatybilność: Seria: SHORTRON® połączyć

Zawartość: 1 szt.

Wymiary: (D x S x W) 46.4 x 28 x 28 mm

Zgodne z RoHS: Tak

Model katalogowy producenta: SWAOI_C008
