Automatyka i pneumatyka Automatyka Sygnalizatory, aparatura sterująca Siłowniki

Schlegel SWBII_M07 Przełącznik ścienny 1 szt.

EAN:
Numer producenta
Numer produktu
Przełącznik obrotowy z powierzchnią srebrną i czarną, odpowiedni do sterowania urządzeniami elektronicznymi.
Zdjęcie poglądowe
Przełącznik obrotowy z powierzchnią srebrną i czarną, odpowiedni do sterowania urządzeniami elektronicznymi.

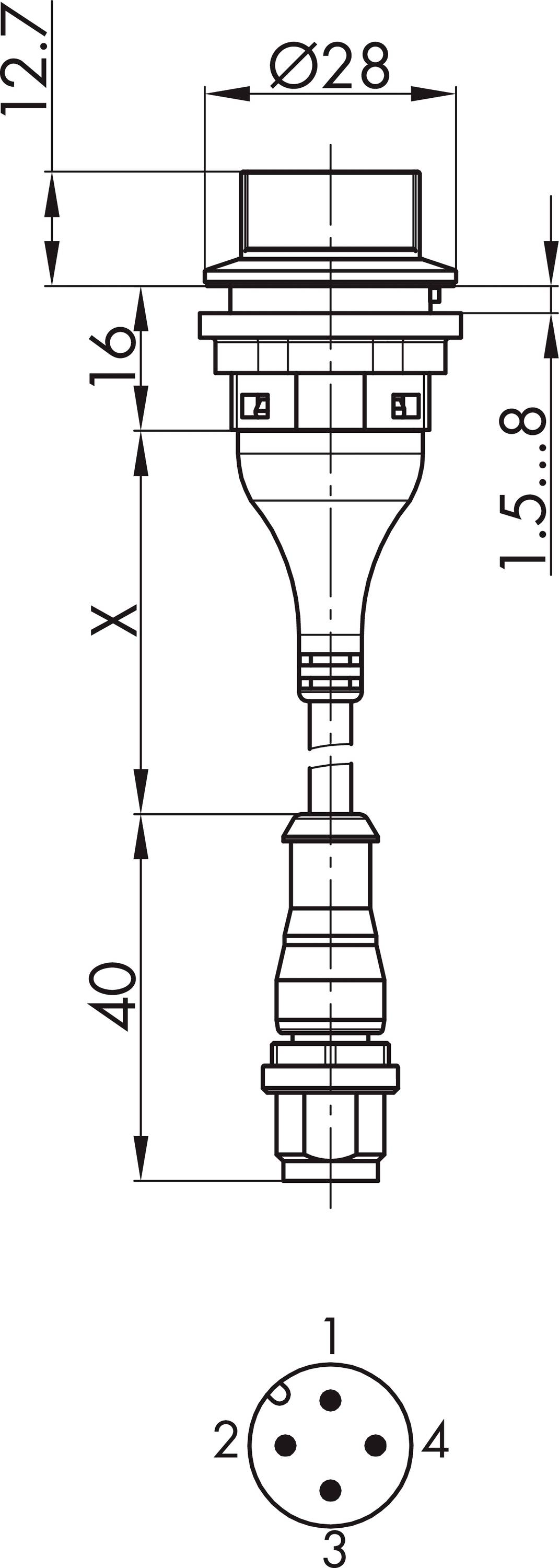

Rysunek techniczny okrągłego wtyczki z czterema stykami, o średnicy 28 mm, długości 40 mm. Przekrój boczny z oznaczeniami wymiarów.

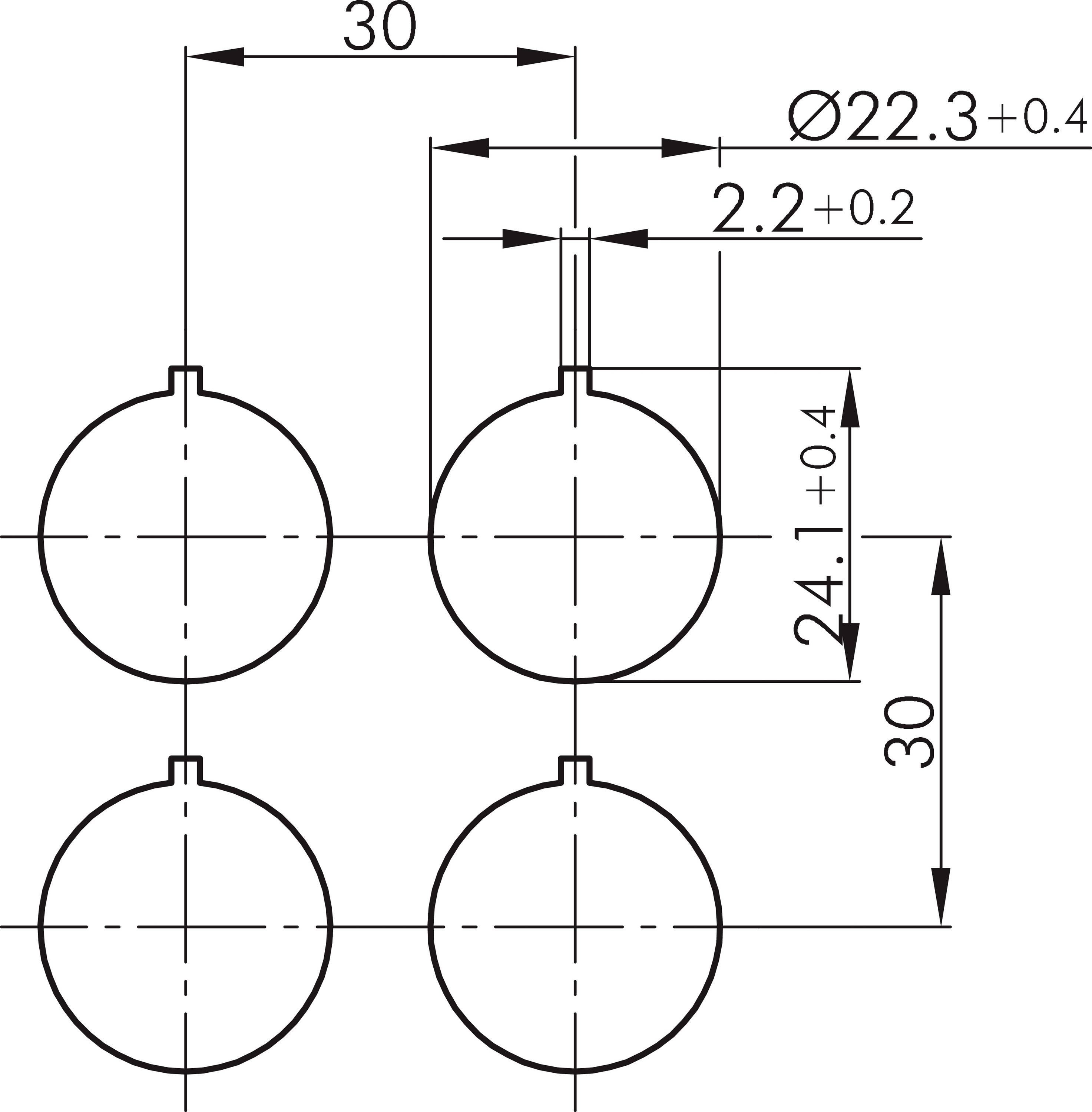

Rysunek techniczny czterech kół w układzie kwadratowym o następujących parametrach: średnica 22,3 mm, rozstaw 30 mm, grubość 2,2 mm.
Schemat połączeń: Dwa piny 'Pin 1' i 'Pin 2' połączone, osobne podłączenie do 'Pin 4'.

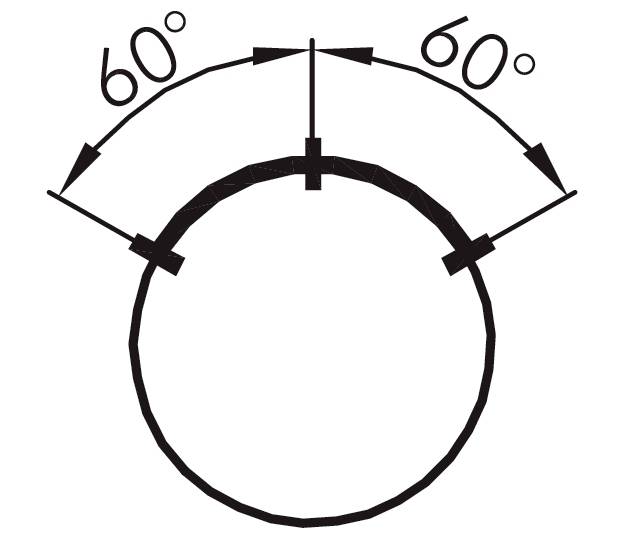

Koło z dwoma zaznaczonymi punktami; dwie strzałki wskazują, że kąt między liniami promieni do tych punktów wynosi w każdym przypadku 60 stopni.

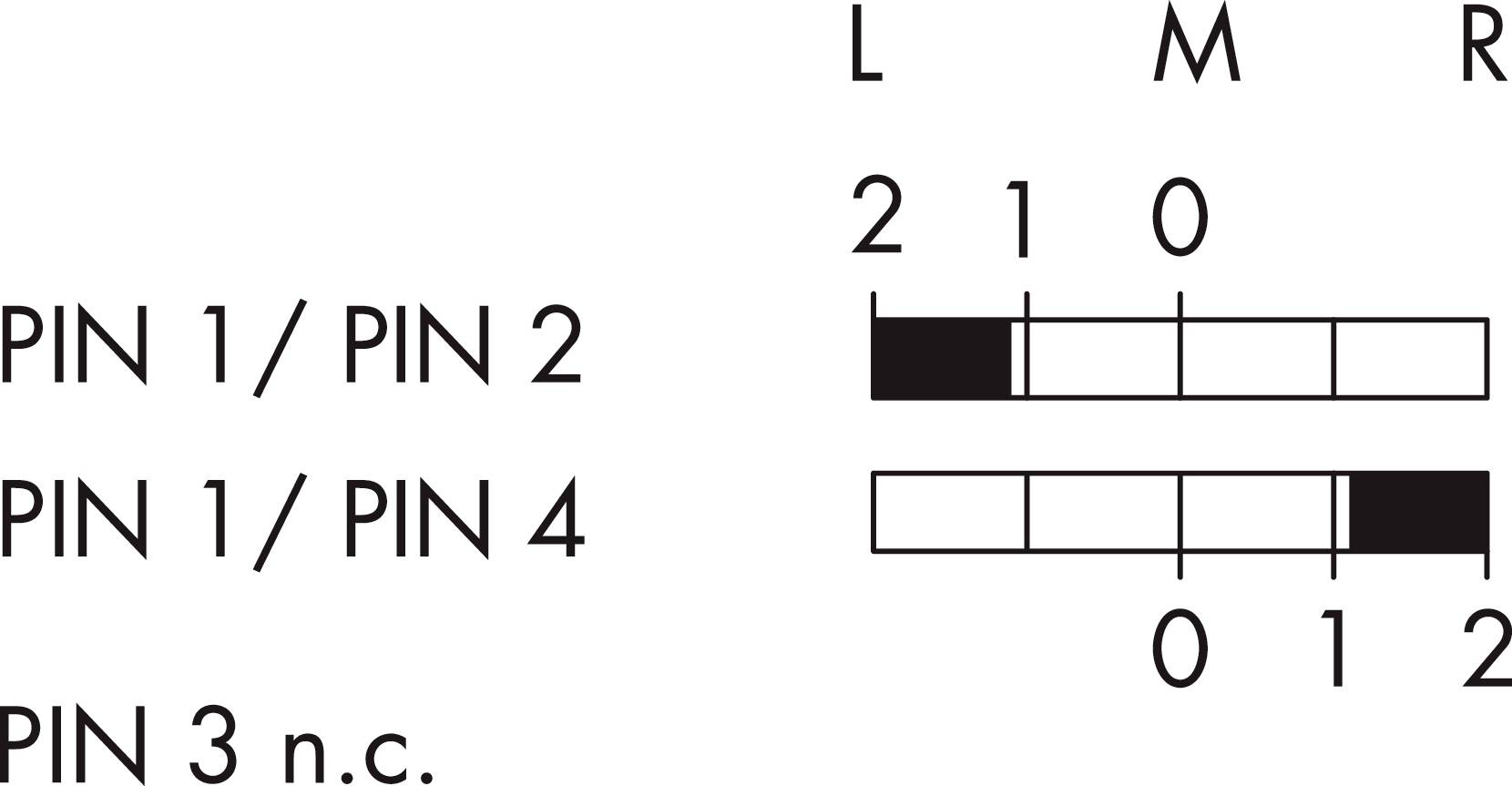

Schemat rozmieszczenia pinów: Po lewej stronie PIN 1/2 i PIN 1/4 są połączone, podczas gdy PIN 3 nie jest podłączony (n.c.). Po prawej stronie diagram słupkowy dla L, M, R.
1/6
Zdjęcie poglądowe
Schlegel
Karta katalogowa (PDF)
Deutsch (Deutschland)
Dostawa w czw. 9.07

4 Sztuki

Liczba

Suma (194,31 zł / Sztuka)
194,31 zł
239,00 zł
z VAT (klient indywidualny)
Cena netto
Dostępnych jest tylko 4 sztuka
Zgłoś wątpliwości prawne
  • Dane techniczne
  • Warianty
  • Dokumenty i pliki do pobrania
  • Opis produktu
  • Często kupowane razem

Dane techniczne

  • Kategoria: Przycisk wyboru (chwilowy/zatrzaskowy)
  • Seria: SHORTRON®-M12
  • Stopień ochrony: IP65 (przód i tył)
  • Oświetlenie: nie
  • Możliwość zapisu: nie
  • Materiał styków: AgNi
  • Normy: EN 60947-5-1, EN 61058-1
  • Typ kontaktu: 2S
  • Typ połączenia: M12 4-pin. z kablem PUR, kodowanie A; długość 25 cm; linki 4 x 0,34 mm² (AWG22)
  • Funkcja przełączania: funkcja zatrzasku
  • Skok: 2,3 mm
  • Żywotność elektryczna: 30 000 operacji przy obciążeniu znamionowym
  • Żywotność mechaniczna: 30 000 operacji
  • Otwór montażowy: Ø 22,3 mm
  • Długość kabla (X): 250±30mm
  • Ramka przednia: kolor srebrny
  • Temperatura robocza -25°C... 70°C
  • Temperatura przechowywania: -40°C... 80°C
  • Kształt: okrągły.
Rodzaj produktu

Przełącznik ścienny

Rodzaj podświetlenia

brak podświetlenia

Połączenie komponentów

złącze męskie M12

Rodzaj

wokół

Funkcje przełącznika

zatrzask

Rodzaj styku

2 NO

Żywotność mechaniczna

30 000 cykli przełączania

Żywotność elektryczna

30 000 cykli łączeniowych przy obciążeniu znamionowym

Średnica montażowa

22.3 mm

IP65

Minimalna temperatura

-25 °C

Maksymalna temperatura

+70 °C

Zawartość

1 szt.

Model katalogowy producenta

SWBII_M07

Kolor obudowy/przycisków

srebrny

Materiał styku

AgNi

Warianty(Wszystkie ceny nie zawierają podatku VAT, bez kosztów dostawy)

Rodzaj produktu
Rodzaj podświetlenia

Schlegel SWBII_M07 Przełącznik ścienny 1 szt.
Schlegel SWBII_M07 Przełącznik ścienny 1 szt.

2865191


Ten produkt
Przełącznik ścienny
brak podświetlenia
Schlegel SSSA28I_C007 Przełącznik kluczykowy 1 szt.
Schlegel SSSA28I_C007 Przełącznik kluczykowy 1 szt.

2865172


Przełącznik kluczykowy
brak podświetlenia
Schlegel SSWSSA28I_C007 Przełącznik kluczykowy okrągły klucz czarny 1 szt. sztuka
Schlegel SSWSSA28I_C007 Przełącznik kluczykowy okrągły klucz czarny 1 szt. sztuka

2865173


Przełącznik kluczykowy
brak podświetlenia
Schlegel SVASSA28I_C007 Przełącznik kluczykowy 1 szt.
Schlegel SVASSA28I_C007 Przełącznik kluczykowy 1 szt.

2865174


Przełącznik kluczykowy
brak podświetlenia
Schlegel SWAOI_M01 Przełącznik ścienny 1 szt.
Schlegel SWAOI_M01 Przełącznik ścienny 1 szt.

2865183


Przełącznik ścienny
brak podświetlenia
Schlegel SWBOI_M01 Przełącznik ścienny klucz 1 szt.
Schlegel SWBOI_M01 Przełącznik ścienny klucz 1 szt.

2865184


Przełącznik ścienny
brak podświetlenia
Schlegel SSSA15OI_M01 Przycisk kluczykowy 1 szt.
Schlegel SSSA15OI_M01 Przycisk kluczykowy 1 szt.

2865185


Przycisk kluczykowy
brak podświetlenia
Schlegel SWALI_M03 Przełącznik ścienny 1 szt.
Schlegel SWALI_M03 Przełącznik ścienny 1 szt.

2865188


Przełącznik ścienny
LED
Schlegel SSSA12II_M07 Przycisk kluczykowy 1 szt.
Schlegel SSSA12II_M07 Przycisk kluczykowy 1 szt.

2865264


Przycisk kluczykowy
brak podświetlenia

Do pobrania

Karta katalogowa

Deutsch (Deutschland)

Karta katalogowa 2865191 Schlegel SWBII_M07 Przełącznik ścienny 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2865191 Schlegel SWBII_M07 Przełącznik ścienny 1 szt.

Opis

SHORTRON®-M12 przełącznik kluczykowy zatrzaskowy 2NO długość kabla 25CM odlewany

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Opis

SHORTRON®-M12 przełącznik kluczykowy zatrzaskowy 2NO długość kabla 25CM odlewany

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
