Schneider Electric LC1D09AL7 Stycznik 3 NO 1 szt.

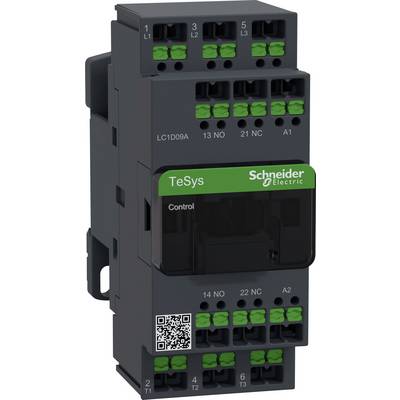

Czarny elektryczny stycznik firmy Schneider Electric, model TeSys LC1D09A, z zielonymi i czarnymi złączami oraz kodem QR.

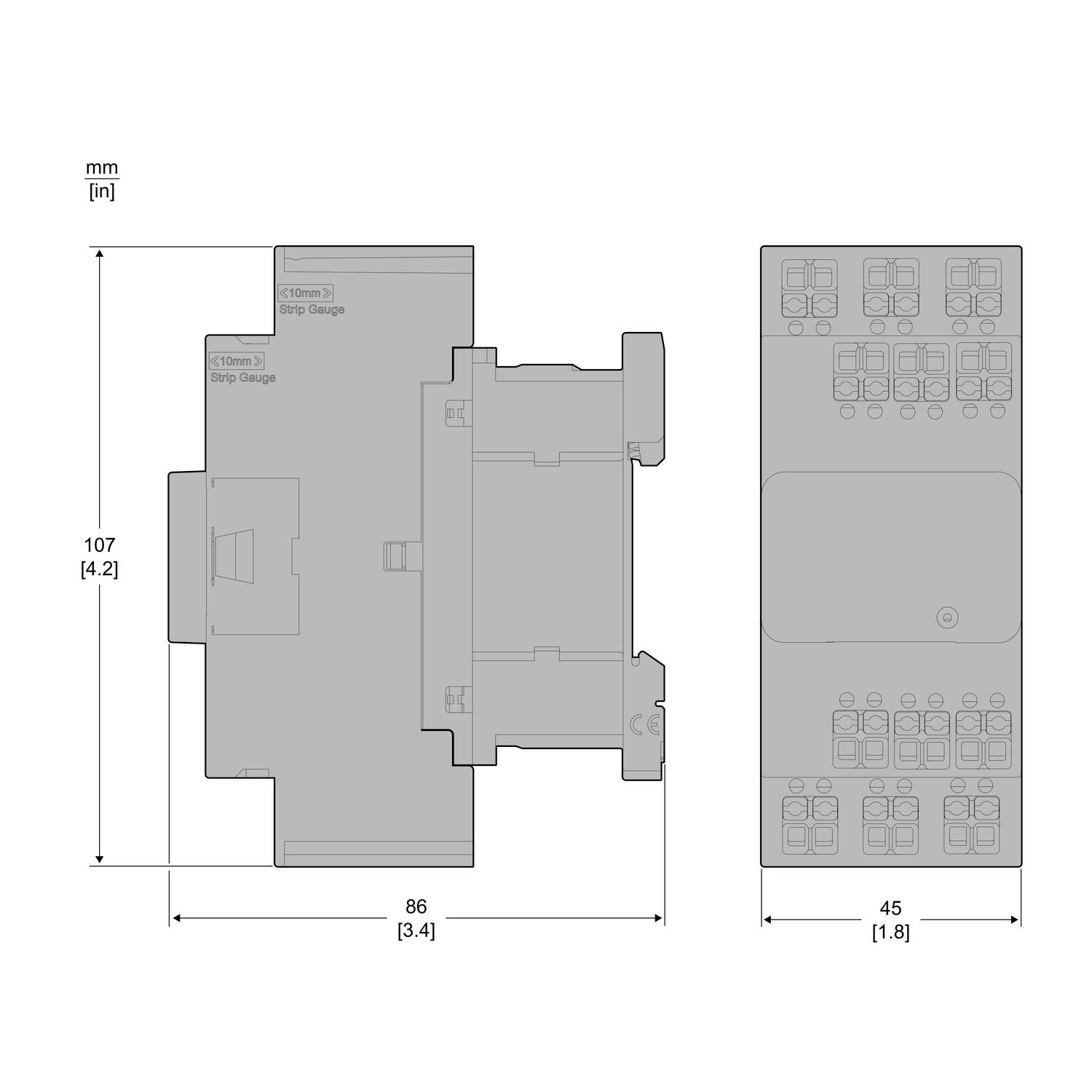

Rysunek techniczny urządzenia z wymiarami. Po lewej: szerokość 86 mm, wysokość 107 mm. Po prawej: szerokość 45 mm, bez podanych wymiarów.

1/2

Rodzaj produktu

Stycznik

Ilość pinów

3 styki

Połączenie komponentów

Snap-In

Model katalogowy producenta

LC1D09AL7

Rodzaj styku

3 NO

Karta katalogowa (PDF)

Dostawa w wt. 21.07

Liczba

Sztuki

Suma (194,31 zł / Sztuka)

194,31 zł

239,00 zł

z VAT (klient indywidualny)

Cena netto

tylko 40,64 zł

Zgłoś wątpliwości prawne

Cechy produktu

Stycznik mocy LC1D 3p, +1NO+1NC, 4 kW, 9 A, 400 V AC3, cewka 200 V AC, SnapIN

Styczniki i wyłączniki zabezpieczające silniki TeSys Deca z innowacyjną technologią połączeń zatrzaskowych
Zacisk zatrzaskowy zamyka się z kliknięciem po prawidłowym włożeniu przewodu
Optyczne i dotykowe sprzężenie zwrotne okablowania
Przewody elastyczne i sztywne można wkładać bez końcówek tulejkowych
Obsługa bez użycia narzędzi i intuicyjna
Bezpieczne okablowanie nawet przy silnych wibracjach, bez konieczności ponownego dokręcania
„Gotowy do robotyzacji”, np. do zautomatyzowanej budowy szaf sterowniczych

Dane techniczne

Rodzaj produktu: Stycznik

Model katalogowy producenta: LC1D09AL7

Ilość pinów: 3 styki

Rodzaj styku: 3 NO

Napięcie sterowania (max.): 200 V/AC

Zakres napięcia sterującego: 200 V/AC (max)

Maksymalne natężenie ciągłe: 9 A

Połączenie komponentów: Snap-In

Szerokość produktu: 45 mm

Wysokość produktu: 107 mm

Głębokość produktu: 86 mm

Wymiary: (S x W x G) 45 x 107 x 86 mm

Zawartość: 1 szt.

: 45 mm

: 107 mm

: 86 mm

: FALSE

: 4 kW

: 3

: 0

: 1

: 1

: 9 A

: 25 A

: 200-200 V

: 200-200 V

: Other

: 440-440 V

: 440-440 V

: AC

Do pobrania

Karta katalogowa

Karta katalogowa 3412563 Schneider Electric LC1D09AL7 Stycznik 3 NO 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3412563 Schneider Electric LC1D09AL7 Stycznik 3 NO 1 szt.

Opis

Stycznik mocy TeSys DECA. 3 bieguny, 3 styki. Dodatkowe styki pomocnicze - 1 NO + 1 NC, znamionowa moc robocza przy AC-3, 400 V 4 kW, znamionowy prąd roboczy Ie przy AC-3, 400 V 9 A, cewka 200 V AC. Wymiary (szer. x wys. x gł.): 45 x 107 x 86 mm, waga 0,32 kg. Kategoria AC-3, AC-1, AC-4. bez zintegrowanego modułu okablowania. Szybkie, bezpieczne i bezobsługowe podłączenie zasilania za pomocą zacisku SnapIN. Nadaje się do zastosowań związanych z bezpieczeństwem poprzez mechanicznie sprzężone styki i styki lustrzane.

Opis tego produktu został przetłumaczony automatycznie.

Uwagi

Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).
