Name: Siemens 3NP11211CA24 Rozłącznik bezpiecznikowy Rozmiar bezpiecznika = 000 160 A 240 V/AC, 120 V/DC 1 szt.
Brand: Siemens
SKU: 2864054
Availability: BackOrder

'Siemens SENTRON 3NP1121', szary wyłącznik elektryczny z widocznymi wskaźnikami świetlnymi informującymi o stanie aktywnym i awaryjnym.

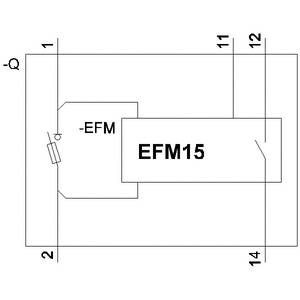

Schemat elektryczny układu z komponentem EFM, opisany jako 'EFM15'. Połączenia do zacisków 1, 2, 11, 12, 14.

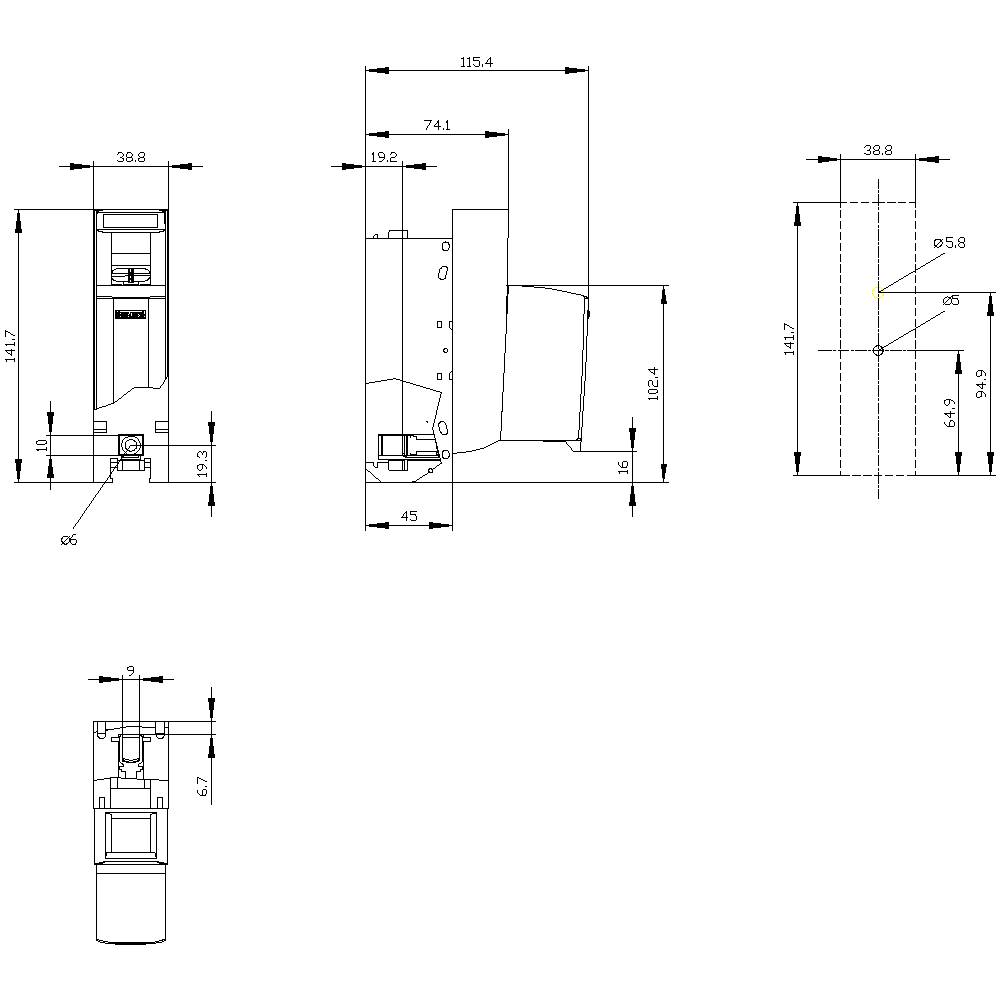

Rysunek techniczny urządzenia z wieloma widokami i wymiarami w milimetrach. Widok główny przedstawia przednią stronę, wysokość wynosi 141,7 mm.

1/3

Zdjęcie poglądowe

Rodzaj produktu

Rozłącznik bezpiecznikowy

Rozmiar bezpiecznika

000

Ilość styków

Natężenie znamionowe - zaokrąglone

160 A

Specyfikacja

Poziom krycia 45 mm

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w czw. 19.11

Liczba

Sztuki

Suma (489,00 zł / Sztuka)

489,00 zł

397,56 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Projekt przyłącza elektrycznego / dla obwodu głównego: zacisk ramowy
Wersja elementu uruchamiającego: uchwyt pokrywy
Wersja kontroli bezpiecznika: elektroniczna EFM15
Moment dokręcania / ze złączem śrubowym / minimum: 3,5 Nm
Moment dokręcania / ze złączem śrubowym / maksymalny: 4 Nm
Budowa urządzenia: do montażu i instalacji na płycie montażowej
Rozmiar zakładki separacji: 0
Rodzaj montażu: montaż na podłodze
Przydatność do użytku / rozłącznik: tak
Przydatność do użytku / wyłącznik bezpieczeństwa: tak
Przydatność do użytku / przełącznik konserwacji / naprawy: tak
Pozycja instalacji: pozioma/pionowa
Trwałość mechaniczna (cykle przełączania) / typowo: 2000
Położenie / elementu obsługowego: przód
Cechy produktu / blokada: tak
Element produktu / wskaźnik zadziałania: tak
Cecha produktu / możliwość plombowania: tak
Funkcja produktu / monitorowanie bezpiecznika: tak
Rozszerzenie produktu / przełącznik pomocniczy: tak
Rozszerzenie produktu / opcja / zamykanie: tak
Stopień ochrony IP: IP40
Stopień ochrony IP / przy zamkniętym wyłączniku / z osłoną lub osłoną końcówki kablowej: IP40
Stopień ochrony IP / przy zamkniętym wyłączniku / bez osłony lub osłony końcówki kablowej: IP30
Stopień ochrony IP / otwarty: IP20
Odporność na przepięcia: 8kV
Temperatura otoczenia / podczas pracy / minimalna: -25 °C
Temperatura otoczenia / podczas pracy / maksymalna: 55 °C
Strata mocy / maksymalna: 14 W
Stopień zanieczyszczenia: 2
Napięcie izolacji: 690 V
Przekrój przyłączanego przewodu / dla styków głównych / linka / minimum: 1,5 mm²
Przekrój przyłączanego przewodu / dla styków głównych / linka / maksymalnie: 50 mm²
Przekrój przyłączanego przewodu / dla styków głównych / drut lub linka / minimum: 1,5 mm²
Przekrój przyłączanego przewodu / dla styków głównych / drut lub linka / maksymalnie: 50 mm²
Przekrój możliwego do podłączenia przewodu / do styków głównych / linka / z obróbką końcówki żyły / minimum: 1,5 mm²
Przekrój możliwego do podłączenia przewodu / do styków głównych / linka / z obróbką końcówki żyły / maks.: 35 mm²
Rodzaj przekrojów przewodów możliwych do podłączenia / żyły laminowane / maksymalnie: 8 x 8 mm

Specyfikacja: Poziom krycia 45 mm

Rodzaj produktu: Rozłącznik bezpiecznikowy

Rozmiar bezpiecznika: 000

Ilość styków: 1

Zgodne z RoHS: Tak

Wymiary: (S x W x G) 38.8 x 141.7 x 117.9 mm

Zawartość: 1 szt.

Natężenie znamionowe: 160 A

Natężenie znamionowe - zaokrąglone: 160 A

Napięcie znamionowe: 240 V/AC
120 V/DC

Szerokość produktu: 38.8 mm

Wysokość produktu: 141.7 mm

Głębokość produktu: 117.9 mm

UKCA: nie dotyczy

Do pobrania

Karta katalogowa

Karta katalogowa 2864054 Siemens 3NP11211CA24 Rozłącznik bezpiecznikowy Rozmiar bezpiecznika = 000 160 A 240 V/AC, 120 V/DC 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2864054 Siemens 3NP11211CA24 Rozłącznik bezpiecznikowy Rozmiar bezpiecznika = 000 160 A 240 V/AC, 120 V/DC 1 szt.

Opis

SENTRON, rozłącznik bezpiecznikowy 3NP1, 1-biegunowy, NH000, 160 A, do montażu i instalacji na płycie montażowej, zacisk ramowy, kontrola bezpiecznika, elektroniczny EFM15, poziom osłony 45mm

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Uwagi

Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).
