Siemens 3RA2110-4AE18-1AP0 3RA21104AE181AP0 Starter bezpośredni Moc silnika przy 400 V 7.5 kW 690 V Natężenie znamionowe

Stycznik Siemens, model Sirius, przeznaczony do elektrycznych obwodów sterujących. Posiada przełącznik przerzutowy do sterowania oraz złącza do podłączenia przewodów.

Zdjęcie poglądowe

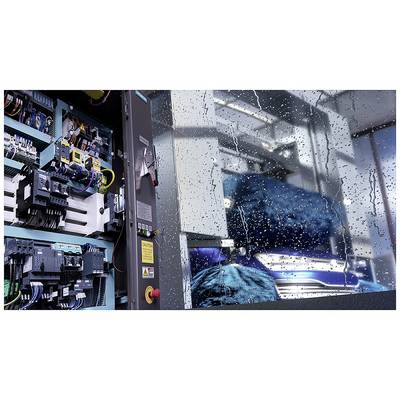

Zbliżenie tablicy sterującej w przemysłowym otoczeniu z kablami i przełącznikami, w tle przez mokre od deszczu okno widać maszyny.

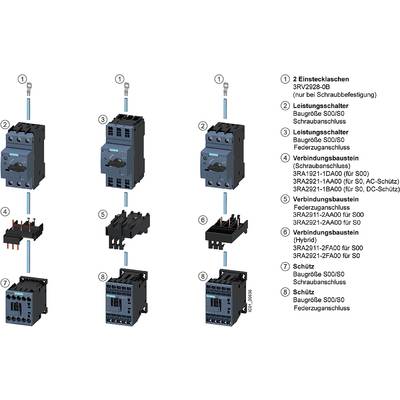

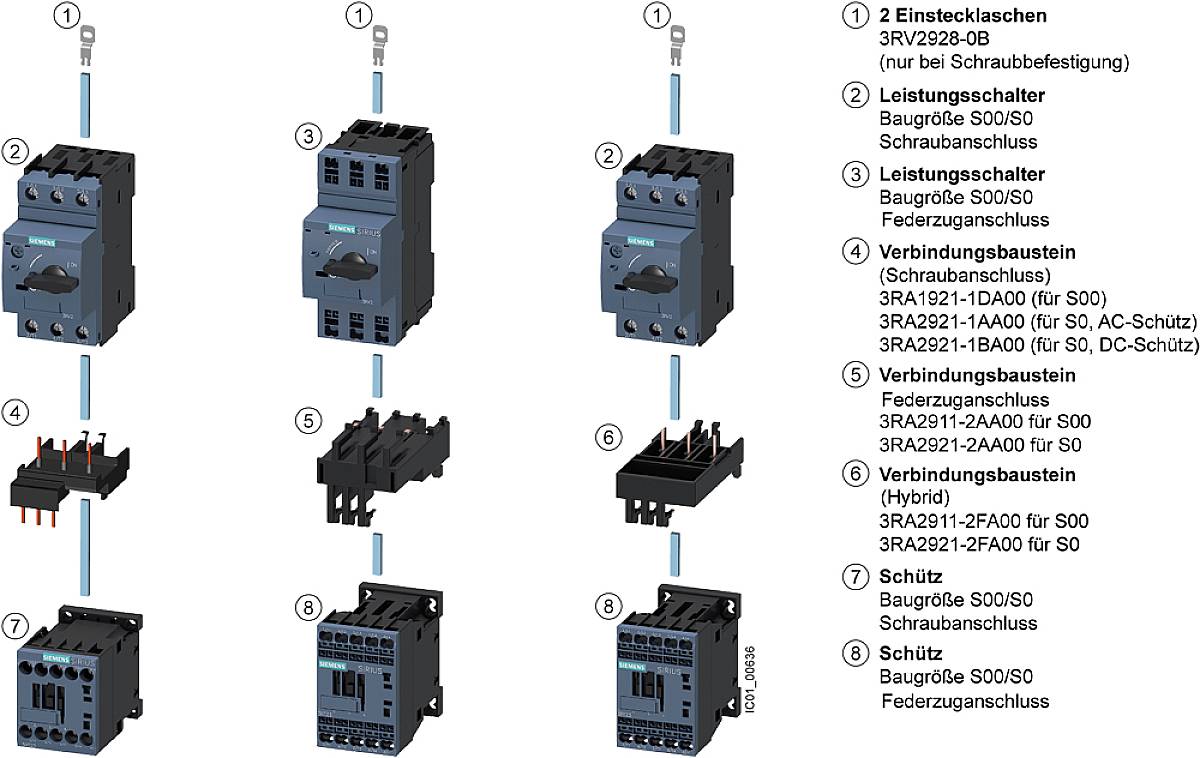

Diagram przedstawia budowę i połączenia wyłączników mocy, modułów przyłączeniowych i styczników. Ponumerowane kroki prowadzą przez proces łączenia.

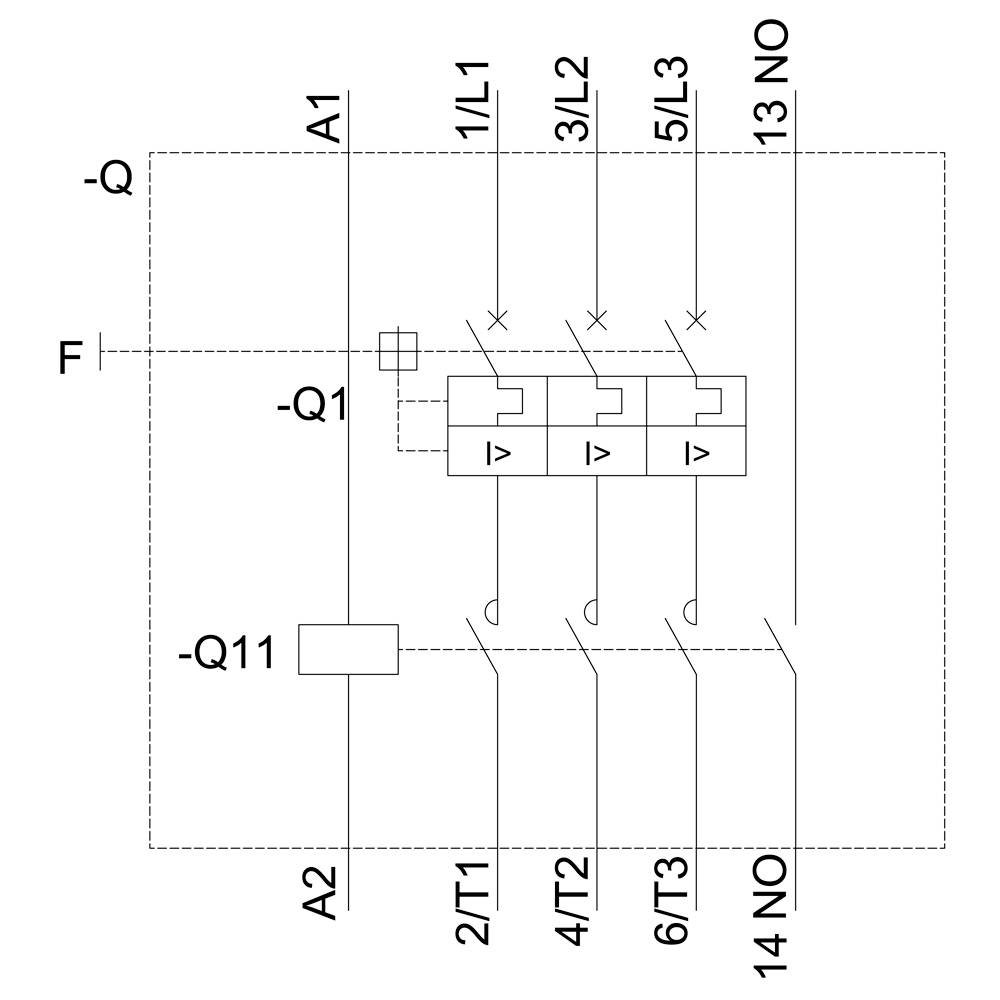

'Schemat elektryczny trójfazowego systemu sterowania silnikiem z bezpiecznikiem (F), trzema stycznikami (-Q1, -Q11) oraz trzema fazami 1/L1, 3/L2, 5/L3.'

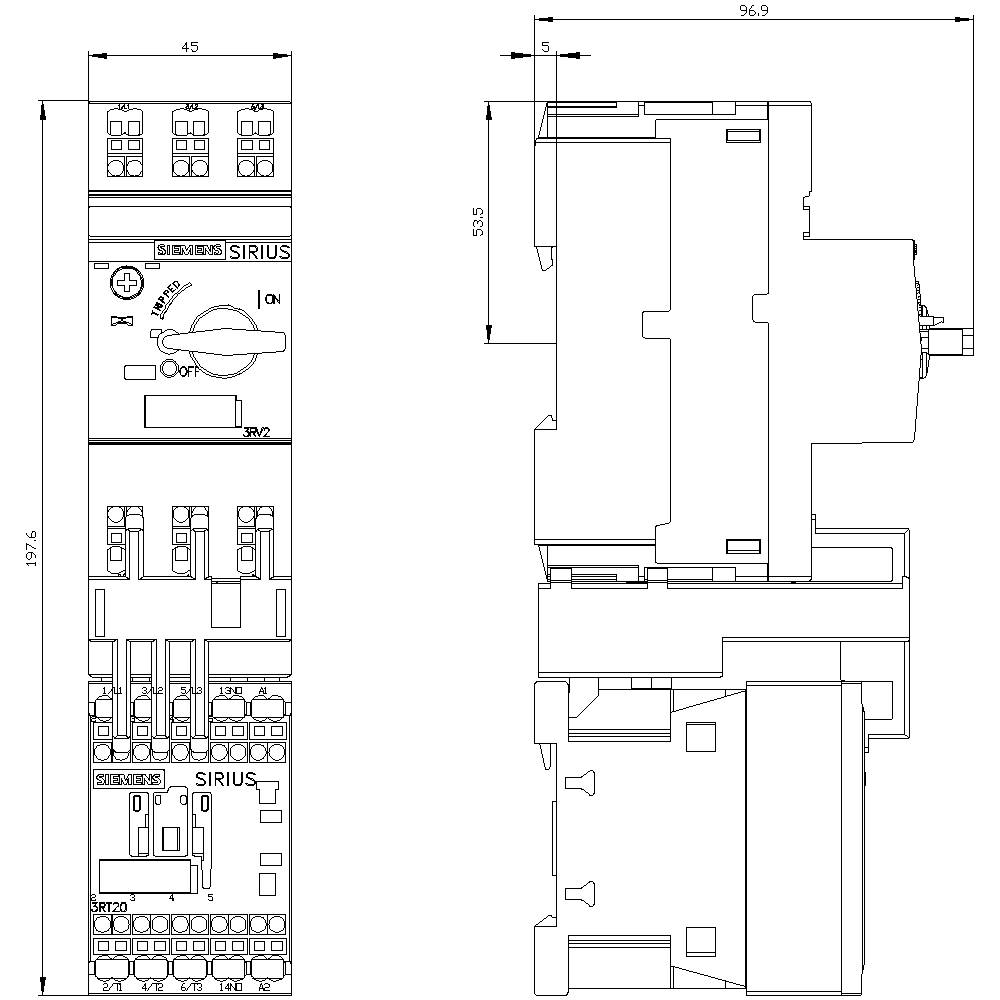

Rysunek techniczny przełącznika elektrycznego z widokiem bocznym i czołowym. Podane są wymiary i szczegóły wewnętrzne.

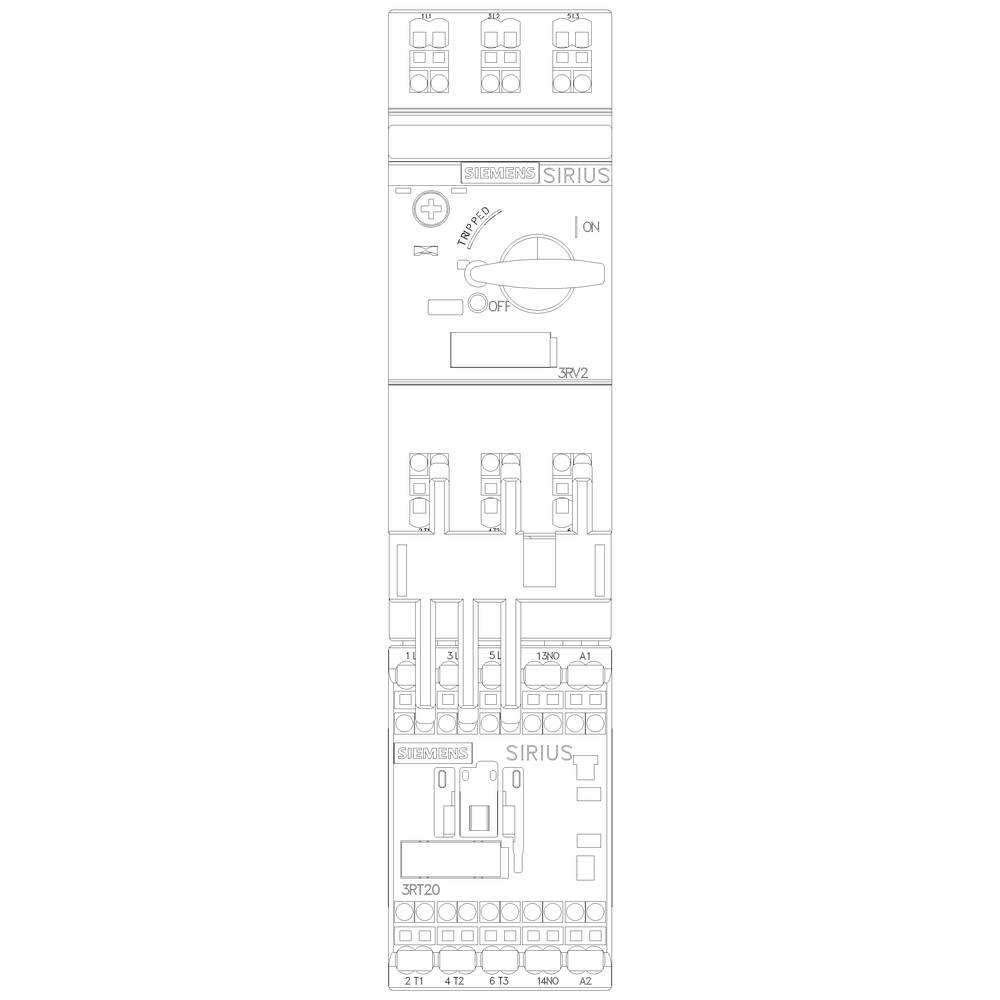

Elektryczny schemat połączeń przedstawia różne komponenty, w tym przełącznik z pozycjami 'Włączony' i 'Wyłączony' oraz oznaczeniem 'SIRIUS'.

1/6

Zdjęcie poglądowe

Karta katalogowa (PDF)

Dostawa w wt. 21.07

Liczba

Sztuki

Suma (787,80 zł / Sztuka)

787,80 zł

968,99 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 121,94 zł

Zgłoś wątpliwości prawne

Dane techniczne

Częstotliwość pracy: 50/60 Hz
Rodzaj montażu: montaż śrubowy i zatrzaskowy na szynie montażowej 35 mm
Rozmiar S00
Ilość biegunów 3
Napięcie udarowe wytrzymywane: 6 kV
Rodzaj ochrony: IP20
Napięcie izolacji: 690 V

Rodzaj produktu: Starter bezpośredni

Moc silnika przy 400 V: 7.5 kW

Napięcie znamionowe: 690 V

Specyfikacja: do montażu na szynie DIN lub śrubami

Numer katalogowy producenta: 3RA21104AE181AP0

Natężenie znamionowe: 15.5 A

Natężenie znamionowe - zaokrąglone: 15.5 A

Model katalogowy producenta: 3RA2110-4AE18-1AP0

Wymiary: (S x W x G) 45 x 198 x 97 mm

Połączenie komponentów: terminal przepustowy

Szerokość produktu: 45 mm

Wysokość produktu: 198 mm

Głębokość produktu: 97 mm

Maksymalna temperatura: +60 °C

Minimalna temperatura: -20 °C

: 45

: 198 mm

: 97 mm

: 7.5 kW

: 10-16 A

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: TRUE

: 230-230 V

: 230-230 V

: IP20

: FALSE

: FALSE

: Spring clamp connection

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: AC

: Other

Warianty(Wszystkie ceny nie zawierają podatku VAT, bez kosztów dostawy)

Natężenie znamionowe - zaokrąglone

Model katalogowy producenta

Moc silnika przy 400 V

Napięcie znamionowe

Siemens 3RA2110-4AE18-1AP0 3RA21104AE181AP0 Starter bezpośredni Moc silnika przy 400 V 7.5 kW 690 V Natężenie znamionowe 15.5 A

Numer produktu2864759

Ten produkt

15.5 A

3RA2110-4AE18-1AP0

7.5 kW

690 V

Siemens 3RA2110-4AE18-1AP0 3RA21104AE181AP0 Starter bezpośredni Moc silnika przy 400 V 7.5 kW 690 V Natężenie znamionowe 15.5 A

Numer produktu2263334

15.5 A

3RA2110-4AE18-1AP0

7.5 kW

690 V

Siemens 3RA2120-1HE24-0BB4 3RA21201HE240BB4 Starter bezpośredni Moc silnika przy 400 V 3 kW 690 V Natężenie znamionowe 6.5 A

Numer produktu2263335

6.5 A

3RA2120-1HE24-0BB4

3 kW

690 V

Siemens 3RA6120-1BP32 3RA61201BP32 Starter bezpośredni Moc silnika przy 400 V 0.37 kW 690 V Natężenie znamionowe 1.25 A

Numer produktu2263339

1.25 A

3RA6120-1BP32

0.37 kW

690 V

Siemens 3RA6120-1CP32 3RA61201CP32 Starter bezpośredni Moc silnika przy 400 V 1.5 kW 690 V Natężenie znamionowe 4 A

Numer produktu2263340

4 A

3RA6120-1CP32

1.5 kW

690 V

Siemens 3RA6120-1DP32 3RA61201DP32 Starter bezpośredni Moc silnika przy 400 V 5.5 kW 690 V Natężenie znamionowe 12.4 A

Numer produktu2263341

12.4 A

3RA6120-1DP32

5.5 kW

690 V

Siemens 3RK1308-0CA00-0CP0 3RK13080CA000CP0 Starter bezpośredni Moc silnika przy 400 V 0.12 kW Moc silnika przy 230 V 0.16 kW 500 V Natężenie znamionowe 0.4 A

Numer produktu2263346

400 mA

3RK1308-0CA00-0CP0

0.12 kW

500 V

Siemens 3RA2120-1HE24-0BB4 3RA21201HE240BB4 Starter bezpośredni Moc silnika przy 400 V 3 kW 690 V Natężenie znamionowe 6.5 A

Numer produktu2864760

6.5 A

3RA2120-1HE24-0BB4

3 kW

690 V

Siemens 3RA6120-1BP32 3RA61201BP32 Starter bezpośredni Moc silnika przy 400 V 0.37 kW 690 V Natężenie znamionowe 1.25 A

Numer produktu2864764

1.25 A

3RA6120-1BP32

0.37 kW

690 V

Siemens 3RA6120-1CP32 3RA61201CP32 Starter bezpośredni Moc silnika przy 400 V 1.5 kW 690 V Natężenie znamionowe 4 A

Numer produktu2864765

4 A

3RA6120-1CP32

1.5 kW

690 V

Do pobrania

Karta katalogowa

Karta katalogowa 2864759 Siemens 3RA2110-4AE18-1AP0 3RA21104AE181AP0 Starter bezpośredni Moc silnika przy 400 V 7.5 kW 690 V Natężenie znamionowe

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2864759 Siemens 3RA2110-4AE18-1AP0 3RA21104AE181AP0 Starter bezpośredni Moc silnika przy 400 V 7.5 kW 690 V Natężenie znamionowe

Opis

Bezbezpiecznikowy układ zasilania, rozruch bezpośredni AC 400 V, wielkość S00 10...16 A AC 230 V Zacisk sprężynowy do montażu na szynie DIN Typ koordynacji 1, Iq = 150 kA 1 NO (stycznik) Rozrusznik bezpośredni SIRIUS 3RA21 do ochrony i silniki rozruchowe.
Rozrusznik bezpośredni 3RA21 jest przetestowaną i zmontowaną fabrycznie kombinacją wyłącznika silnikowego 3RV2 i stycznika 3RT2, które są już w pełni okablowane oraz połączone mechanicznie i elektrycznie. Są odporne na warunki atmosferyczne, zatwierdzone na całym świecie (np. IEC i UL/CSA) oraz zgodne z normami IE3/IE4.
Odpływy obciążenia 3RA2 są dostępne z zasilaniem AC i DC w rozmiarach S00, S0 i S2 z zakresami nastaw od 0,14 do 65 A. Dostępne są z przyłączami śrubowymi i sprężynowymi do montażu na szynach DIN, mocowania śrubowego oraz montażu na szynach zbiorczych 60 mm. Ponadto oferujemy ponad 40 000 innych przetestowanych kombinacji poszczególnych urządzeń do ochrony, przełączania i uruchamiania szerokiej gamy aplikacji do 630 A.
Wszystkie akcesoria do wyłączników silnikowych 3RV2 i styczników 3RT2 są takie same dla wszystkich rozmiarów i mogą być również używane do odpływów obciążenia. Opcjonalny system zasilający SIRIUS 3RV29 (dla S00 i S0) znacznie zmniejsza nakłady na okablowanie.
Podajniki obciążenia 3RA21 zastępują sprawdzoną serię 3RA11.
Prosty, wydajny, zawsze aktualny – system modułowy SIRIUS.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
