Siemens 3RA2220-1HB24-0BB4 3RA22201HB240BB4 Rozrusznik nawrotny Moc silnika przy 400 V 3 kW 690 V Natężenie znamionowe 6

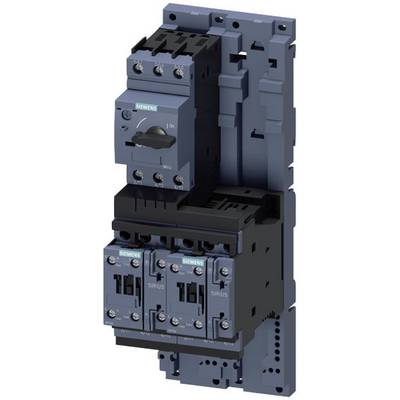

Komponent Siemens SIRIUS, elektroniczny komponent do systemów sterowania i zabezpieczeń w maszynach i urządzeniach.

Zdjęcie poglądowe

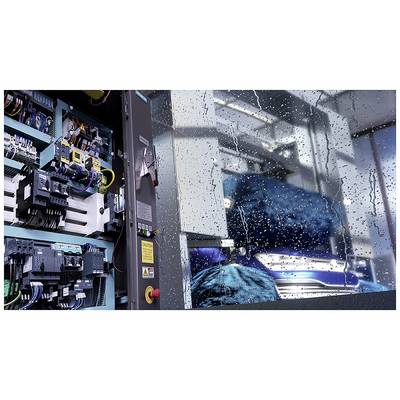

Szafa sterownicza z otwartymi drzwiami prezentuje skomplikowaną instalację kablową i elementy elektroniczne. Za nią widoczna jest mokra od deszczu szyba.

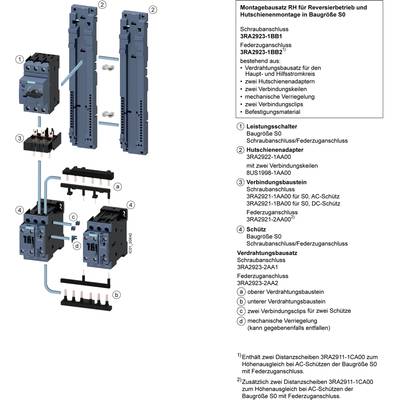

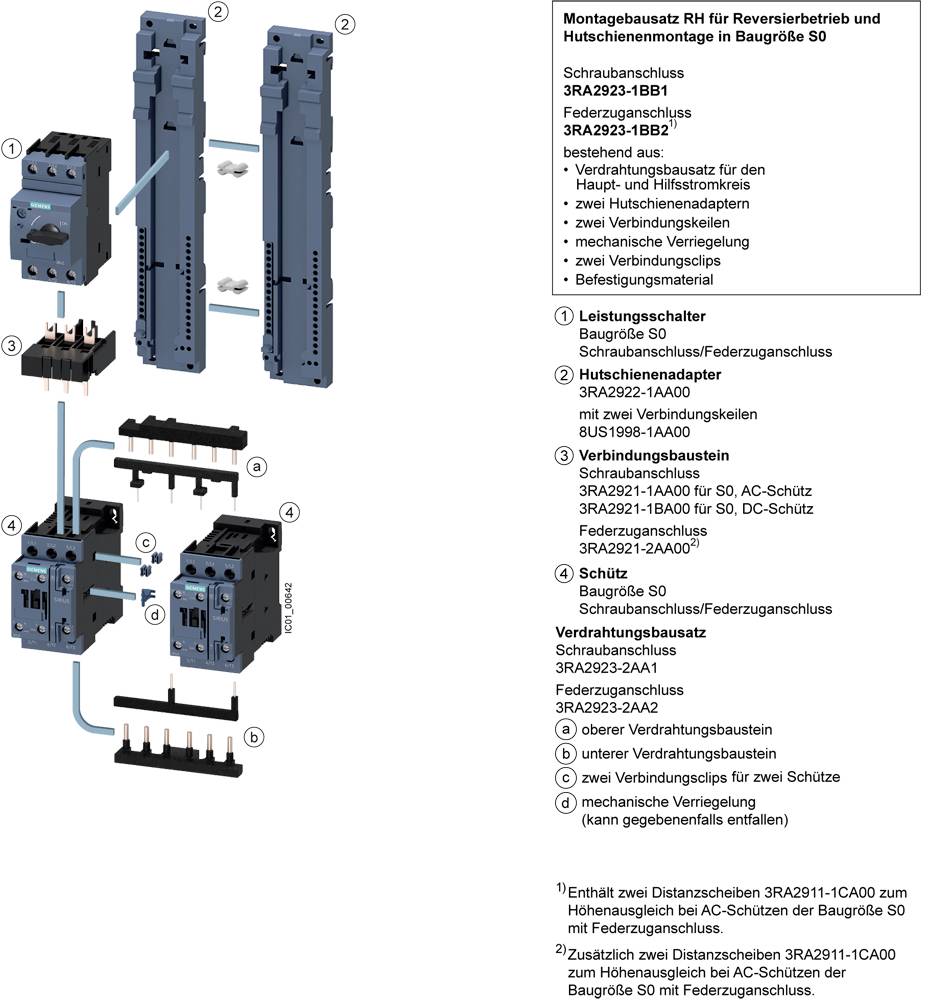

'Zestaw montażowy RH do pracy rewersyjnej i montażu na szynie DIN w rozmiarze S0.' Komponenty są ponumerowane i opisane.

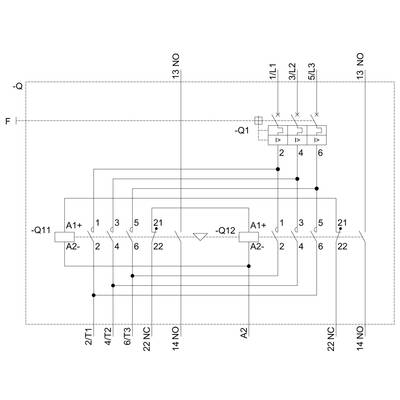

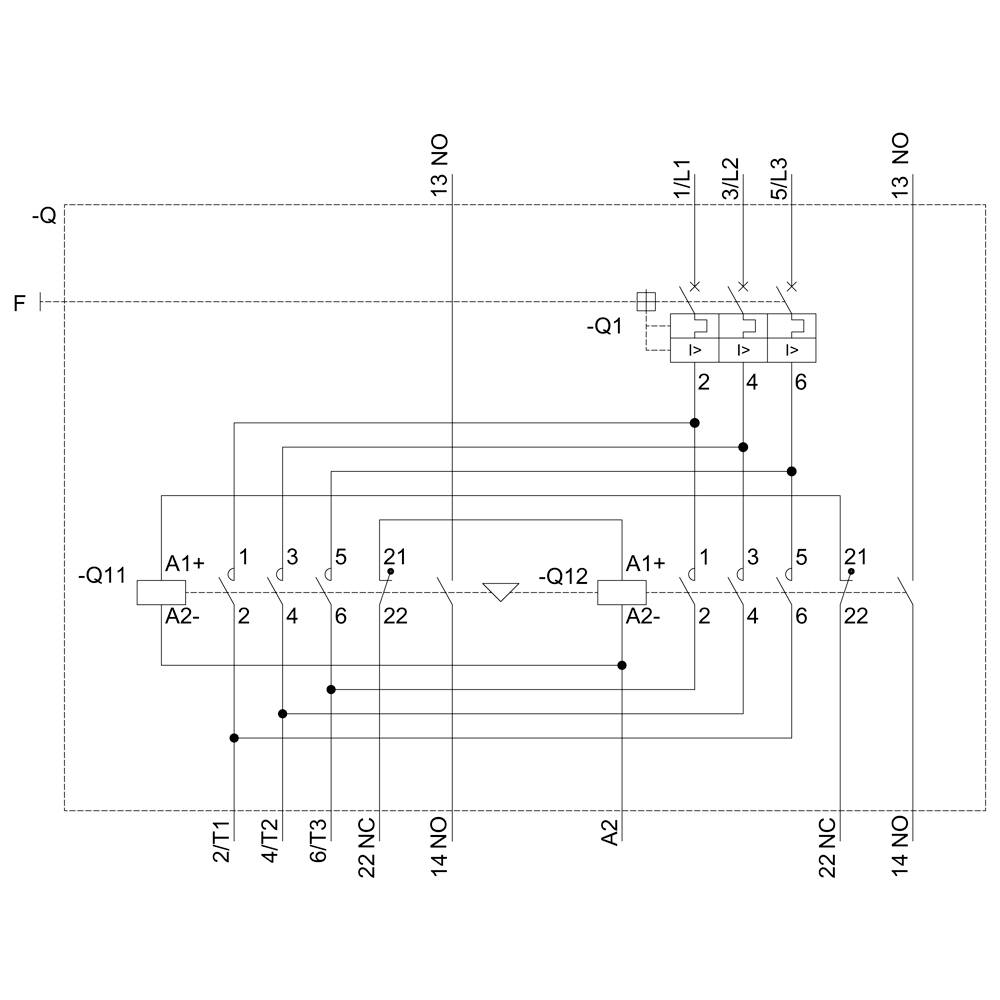

Schemat elektryczny z przekaźnikami i przełącznikami, przedstawiający punkty połączeń i obwody, ze szczególnym uwzględnieniem logiki sterowania Q1 i Q2.

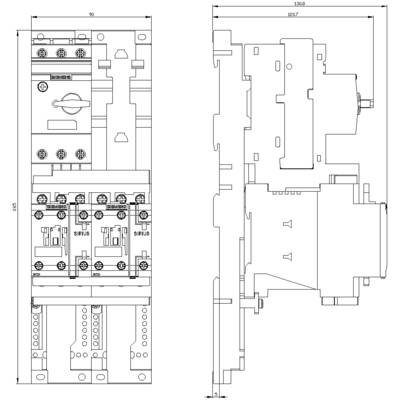

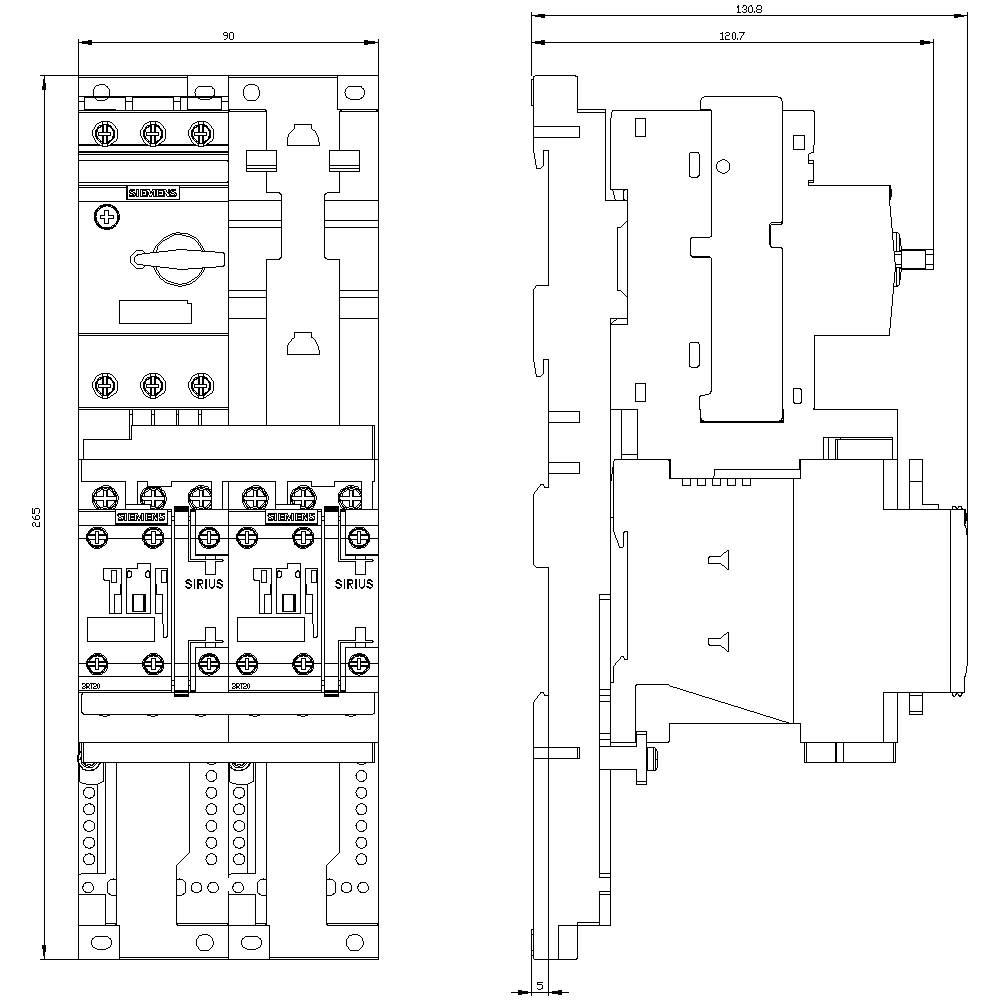

Rysunek techniczny urządzenia elektrycznego - widok z przodu i z boku. Szczegółowe przedstawienie komponentów i wymiarów.

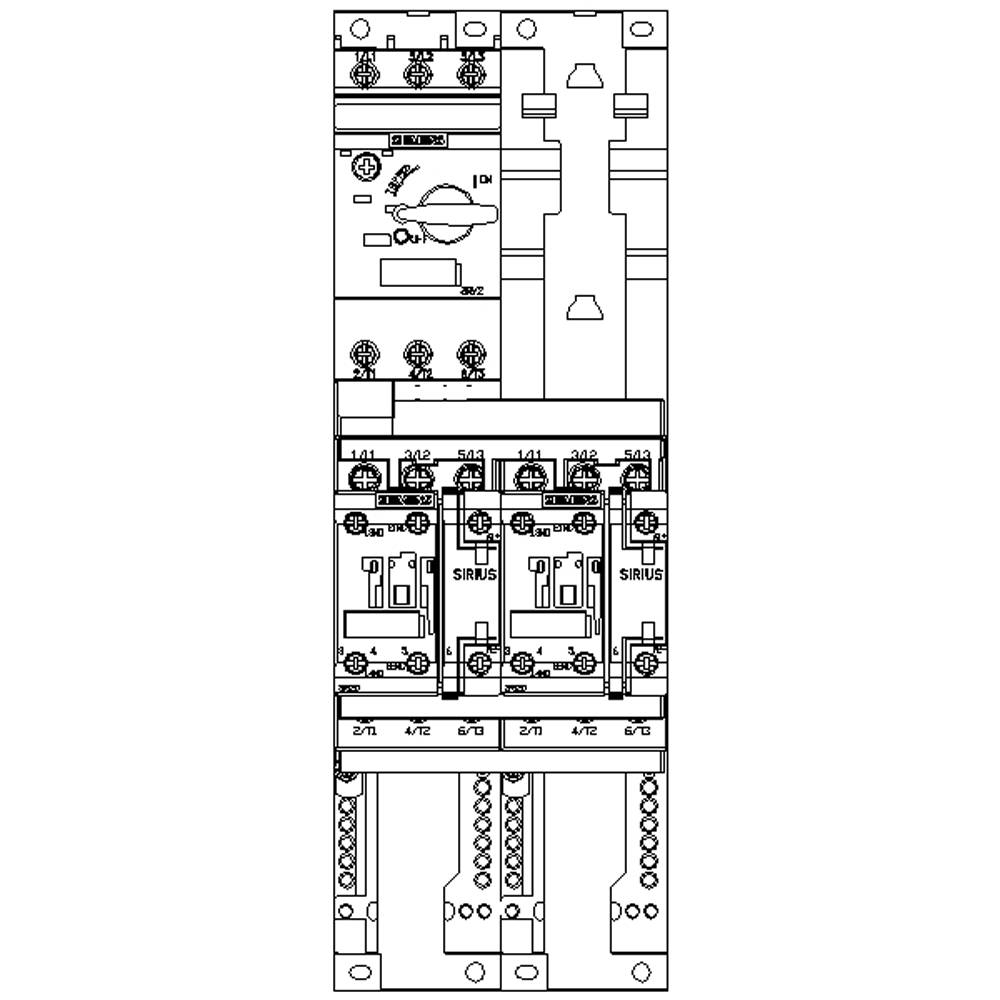

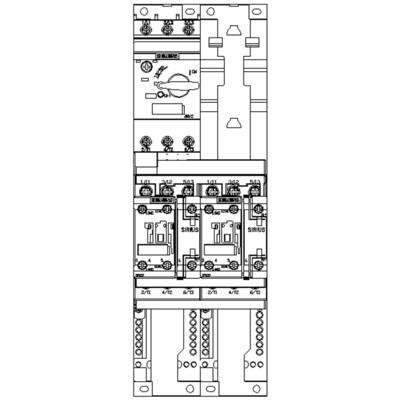

Schemat elektrycznego modułu sterującego z wieloma przełącznikami i złączami, oznaczone komponenty przewodzące prąd.

1/6

Zdjęcie poglądowe

Karta katalogowa (PDF)

Dostawa w wt. 21.07

Liczba

Sztuki

Suma (1706,50 zł / Sztuka)

1706,50 zł

2099,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 211,37 zł

Zgłoś wątpliwości prawne

Dane techniczne

Częstotliwość pracy: 50/60 Hz
Sposób montażu: na adapterze do montażu śrubowego i zatrzaskowego na szynie montażowej 35 mm
Rozmiar S0
Ilość biegunów 3
Napięcie udarowe wytrzymywane: 6 kV
Rodzaj ochrony: IP20
Napięcie izolacji: 690 V

Rodzaj produktu: Rozrusznik nawrotny

Moc silnika przy 400 V: 3 kW

Napięcie znamionowe: 690 V

Specyfikacja: do montażu na szynie DIN lub śrubami

Numer katalogowy producenta: 3RA22201HB240BB4

Natężenie znamionowe: 6.5 A

Natężenie znamionowe - zaokrąglone: 6.5 A

Model katalogowy producenta: 3RA2220-1HB24-0BB4

Wymiary: (S x W x G) 90 x 265 x 130 mm

Połączenie komponentów: śrubowe

Szerokość produktu: 90 mm

Wysokość produktu: 265 mm

Głębokość produktu: 130 mm

Maksymalna temperatura: +60 °C

Minimalna temperatura: -20 °C

: 90

: 265 mm

: 130 mm

: 3 kW

: 5.5-8 A

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: TRUE

: 24-24 V

: IP20

: FALSE

: FALSE

: Screw connection

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: DC

: Other

Warianty(Wszystkie ceny nie zawierają podatku VAT, bez kosztów dostawy)

Natężenie znamionowe - zaokrąglone

Model katalogowy producenta

Moc silnika przy 400 V

Napięcie znamionowe

Siemens 3RA2220-1HB24-0BB4 3RA22201HB240BB4 Rozrusznik nawrotny Moc silnika przy 400 V 3 kW 690 V Natężenie znamionowe 6.5 A

Numer produktu2864762

Ten produkt

6.5 A

3RA2220-1HB24-0BB4

3 kW

690 V

Siemens 3RA2220-1GF24-0BB4 3RA22201GF240BB4 Rozrusznik nawrotny Moc silnika przy 400 V 2.2 kW 690 V Natężenie znamionowe 4.9 A

Numer produktu2263336

4.9 A

3RA2220-1GF24-0BB4

2.2 kW

690 V

Siemens 3RA2220-1HB24-0BB4 3RA22201HB240BB4 Rozrusznik nawrotny Moc silnika przy 400 V 3 kW 690 V Natężenie znamionowe 6.5 A

Numer produktu2263337

6.5 A

3RA2220-1HB24-0BB4

3 kW

690 V

Siemens 3RA2220-1KF24-0BB4 3RA22201KF240BB4 Rozrusznik nawrotny Moc silnika przy 400 V 5.5 kW 690 V Natężenie znamionowe 11.5 A

Numer produktu2263338

11.5 A

3RA2220-1KF24-0BB4

5.5 kW

690 V

Siemens 3RK1308-0BA00-0CP0 3RK13080BA000CP0 Rozrusznik nawrotny Moc silnika przy 400 V 0.12 kW Moc silnika przy 230 V 0.16 kW 500 V Natężenie znamionowe 0.4 A

Numer produktu2263345

400 mA

3RK1308-0BA00-0CP0

0.12 kW

500 V

Siemens 3RK1308-0DA00-0CP0 3RK13080DA000CP0 Rozrusznik nawrotny Moc silnika przy 400 V 0.12 kW Moc silnika przy 230 V 0.16 kW 500 V Natężenie znamionowe 0.4 A

Numer produktu2263347

400 mA

3RK1308-0DA00-0CP0

0.12 kW

500 V

Siemens 3RA2220-1GF24-0BB4 3RA22201GF240BB4 Rozrusznik nawrotny Moc silnika przy 400 V 2.2 kW 690 V Natężenie znamionowe 4.9 A

Numer produktu2864761

4.9 A

3RA2220-1GF24-0BB4

2.2 kW

690 V

Siemens 3RA2220-1KF24-0BB4 3RA22201KF240BB4 Rozrusznik nawrotny Moc silnika przy 400 V 5.5 kW 690 V Natężenie znamionowe 11.5 A

Numer produktu2864763

11.5 A

3RA2220-1KF24-0BB4

5.5 kW

690 V

Siemens 3RK1308-0BA00-0CP0 3RK13080BA000CP0 Rozrusznik nawrotny Moc silnika przy 400 V 0.12 kW Moc silnika przy 230 V 0.16 kW 500 V Natężenie znamionowe 0.4 A

Numer produktu2864770

400 mA

3RK1308-0BA00-0CP0

0.12 kW

500 V

Siemens 3RK1308-0DA00-0CP0 3RK13080DA000CP0 Rozrusznik nawrotny Moc silnika przy 400 V 0.12 kW Moc silnika przy 230 V 0.16 kW 500 V Natężenie znamionowe 0.4 A

Numer produktu2864772

400 mA

3RK1308-0DA00-0CP0

0.12 kW

500 V

Do pobrania

Karta katalogowa

Karta katalogowa 2864762 Siemens 3RA2220-1HB24-0BB4 3RA22201HB240BB4 Rozrusznik nawrotny Moc silnika przy 400 V 3 kW 690 V Natężenie znamionowe 6

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2864762 Siemens 3RA2220-1HB24-0BB4 3RA22201HB240BB4 Rozrusznik nawrotny Moc silnika przy 400 V 3 kW 690 V Natężenie znamionowe 6

Opis

Bezbezpiecznikowy podajnik obciążenia, praca nawrotna 400 V AC, wielkość S0 5,50...8,00 A 24 V DC złącze śrubowe do montażu na szynie DIN z adapterem na szynę DIN (spełnia również typ koordynacji 1) Typ koordynacji 2, Iq = 150 kA 1NO+ Rozrusznik nawrotny 1NC (stycznik) SIRIUS 3RA22 do zabezpieczania i uruchamiania silników.
Rozrusznik nawrotny 3RA22 jest przetestowaną i zmontowaną fabrycznie kombinacją wyłącznika 3RV2 i dwóch styczników 3RT2, które są już okablowane oraz połączone mechanicznie i elektrycznie. Są odporne na warunki atmosferyczne, zatwierdzone na całym świecie (np. IEC i UL/CSA) oraz zgodne z normami IE3/IE4.
Odpływy obciążenia 3RA2 są dostępne z zasilaniem AC i DC w rozmiarach S00, S0 i S2 z zakresami nastaw od 0,14 do 65 A. Dostępne są z przyłączami śrubowymi i sprężynowymi do montażu na szynach DIN, mocowania śrubowego i montażu na szynach zbiorczych 60 mm. Ponadto oferujemy ponad 40 000 innych przetestowanych kombinacji poszczególnych urządzeń do ochrony, przełączania i uruchamiania szerokiej gamy aplikacji do 630 A.
Wszystkie akcesoria do wyłączników silnikowych 3RV2 i styczników 3RT2 są takie same dla wszystkich rozmiarów i mogą być również używane do odpływów obciążenia. Opcjonalny system zasilania SIRIUS 3RV29 (dla S00 i S0) znacznie zmniejsza nakłady na okablowanie.
Podajniki obciążenia 3RA22 zastępują sprawdzoną serię 3RA12.
Prosty, wydajny, zawsze aktualny – system modułowy SIRIUS.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Uwagi

Produkt kierowany jest dla Przedsiębiorców
