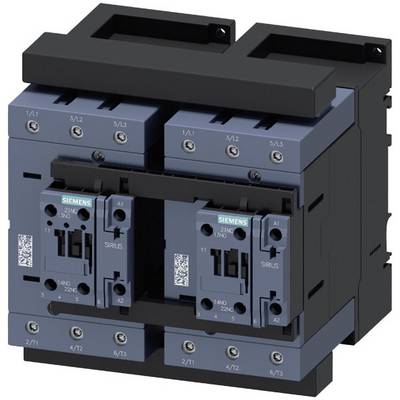

Stycznik pomocniczy Siemens 3RA2345-8XE30-1NB3 3RA23458XE301NB3, 3 styki, 1000 V/AC, 77 A, 1 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Stycznik pomocniczy
Ilość pinów
3 styki
Napięcie znamionowe
1000 V/AC
Natężenie obciążenia
77 A
Moc
55 kW
Karta katalogowa (PDF)
Ilość (zestaw/y)
Oszczędzasz
Cena opakowania (Cena netto)
1
-
6478,86 zł
3
2% = 158,08 zł
6320,78 zł
5
3% = 220,93 zł
6257,93 zł
10
4% = 263,04 zł
6215,82 zł
Rabaty ilościowe różnią się w zależności od sprzedawcy
Oszczędzasz 0,00 zł
Liczba
Suma (6478,86 zł / Sztuka)
6478,86 zł
7969,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dane techniczne
- Liczba styków NO dla styków pomocniczych / na kierunek obrotów: 1
- Procent niebezpiecznych awarii / przy wysokim wskaźniku zapotrzebowania: 73
- Procent awarii niebezpiecznych / przy niskim wskaźniku zapotrzebowania: 40
- Moc rozruchowa / cewki magnetycznej / przy DC: 76 W
- Moc trzymania / cewki magnetycznej / przy DC: 1,8 W
- Wysokość instalacji / n.p.m. / maksimum: 2000 m
- Wykonanie wkładki bezpiecznikowej / do zabezpieczenia zwarciowego obwodu głównego / z koordynacją typu 1 / wymagane: gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 355 A
- Wersja wkładki bezpiecznikowej / do zabezpieczenia zwarciowego obwodu głównego / z koordynacją typu 2 / wymagane: gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 160 A
- Wersja wkładki bezpiecznikowej / do zabezpieczenia zwarciowego styku pomocniczego / wymagane: bezpiecznik gG: 10 A
- Ochrona przed dotykiem / z przodu: ochrona palców przy dotknięciu pionowym od przodu
- Moc robocza / przy AC-3 / przy 400 V: 37 kW
- Prąd roboczy / przy AC-3 / przy 400 V: 80 A
- Pozycja montażowa: można obracać o +/-180° przy pionowym poziomie montażowym, można przechylać do przodu i do tyłu o +/- 22,5° przy pionowym poziomie montażowym
- Częstotliwość przełączania / przy AC-3 / maksimum [1/h]: 1000
- Częstotliwość przełączania / z AC-4 / maksymalna [1/h]: 300
- Rozszerzenie produktu / przełącznik pomocniczy: tak
- Funkcja produktu / komunikacja magistrali: tak
- Obszar zastosowania: do przełączania silników, w tym do zmiany kierunku obrotów
- Pozorna moc przyciągania / cewki magnetycznej / przy AC / przy 50 Hz: 163 VA
- Pozorna moc przyciągania / cewki magnetycznej / przy AC / przy 60 Hz: 163 VA
- Pozorna moc hamowania / cewki elektromagnesu / przy AC / przy 50 Hz: 3,1 VA
- Pozorna moc hamowania / cewki magnetycznej / przy AC / przy 60 Hz: 3,1 VA
- Prąd pełnego obciążenia (FLA) / dla silnika 3-fazowego AC / przy 600 V: 62 A
- Rodzaj możliwych do podłączenia przekrojów przewodów / dla linii AWG / dla styków głównych: 2x (10 ... 1/0), 1x (10 ... 2/0)
- Rodzaj możliwych do podłączenia przekrojów przewodów / dla linii AWG / dla styków pomocniczych: 2x (20 ... 16), 2x (18... 14)
- Rodzaj łączonych przekrojów przewodów / dla styków głównych / drut lub linka: 2x (2,5 ... 16 mm²), 2x (10 ... 50 mm²), 1x (10 ... 70 mm²)
- Rodzaj możliwych do podłączenia przekrojów przewodów / dla styków głównych / linka / z obróbką końcówki rdzenia: 2x (2,5 ... 35 mm²), 1x (2,5 ... 50 mm²)
- Rodzaj łączonych przekrojów przewodów / dla styków głównych / drobnożyłowy / bez obróbki końcówki drutu: 2x (10 ... 35 mm²), 1x (10 ... 50 mm²)
- Rodzaj łączonych przekrojów przewodów / dla styków pomocniczych / drut lub linka: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
- Rodzaj przekrojów przewodów możliwych do podłączenia / dla styków pomocniczych / linka / z obróbką końcówki rdzenia: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
- Rodzaj produktu
Stycznik pomocniczy
- Model katalogowy producenta
3RA2345-8XE30-1NB3
- Rozmiar
S3
- Ilość pinów
3 styki
- Rodzaj styku pomocnicznego
2 NO
- Napięcie znamionowe
1000 V/AC
- Napięcie sterowania (min.)
20 V/AC
20 V/DC
- Napięcie sterowania (max.)
33 V/AC
33 V/DC
- Zakres napięcia sterującego
20, 20 - 33, 33 V/AC, V/DC
- Natężenie obciążenia
77 A
55 kW
- Cechy przekaźnika
warystor
- Sposób montażu
przykręcany
mocowany
- Połączenie komponentów
śrubowe
- Żywotność mechaniczna
10000000
IP20
- Minimalna temperatura
-25 °C
- Maksymalna temperatura
+60 °C
- Szerokość produktu
150 mm
- Wysokość produktu
160 mm
- Głębokość produktu
152 mm

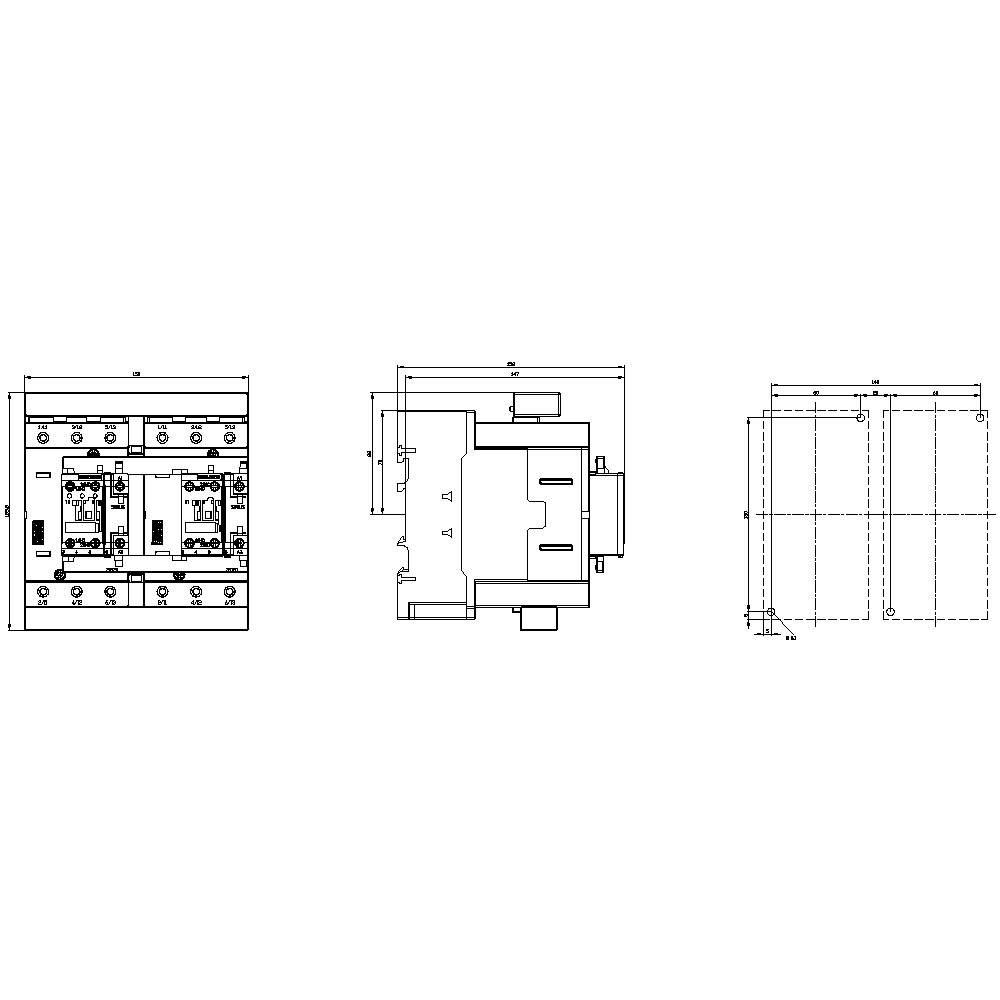

- Wymiary
(S x W x G) 150 x 160 x 152 mm
- Zawartość
1 szt.
- Zgodne z RoHS
Tak
Do pobrania
Karta katalogowa
Karta katalogowa 2862228 Stycznik pomocniczy Siemens 3RA2345-8XE30-1NB3 3RA23458XE301NB3, 3 styki, 1000 V/AC, 77 A, 1 szt.
Opis

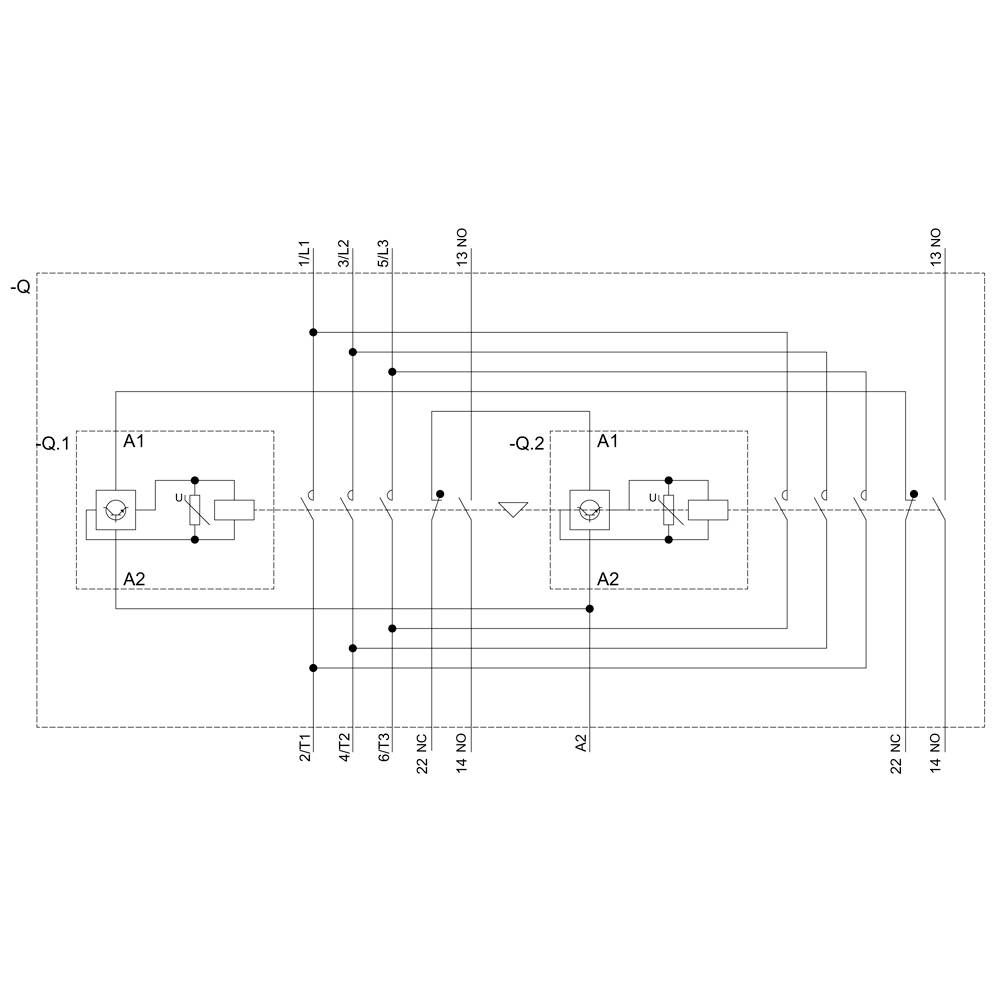

Kombinacja rewersyjna, AC-3e/AC-3, 80 A, 37 kW / 400 V, 3-biegunowy, AC/DC 20-33 V, 50/60 Hz, złącze śrubowe, blokada elektryczna i mechaniczna, styki pomocnicze: 2 x 1 NO, z odczepem napięciowym do kombinacji rewersyjnej 3RA27 SIRIUS 3RA23 do przełączania silników łącznie ze zmianą kierunku obrotów.

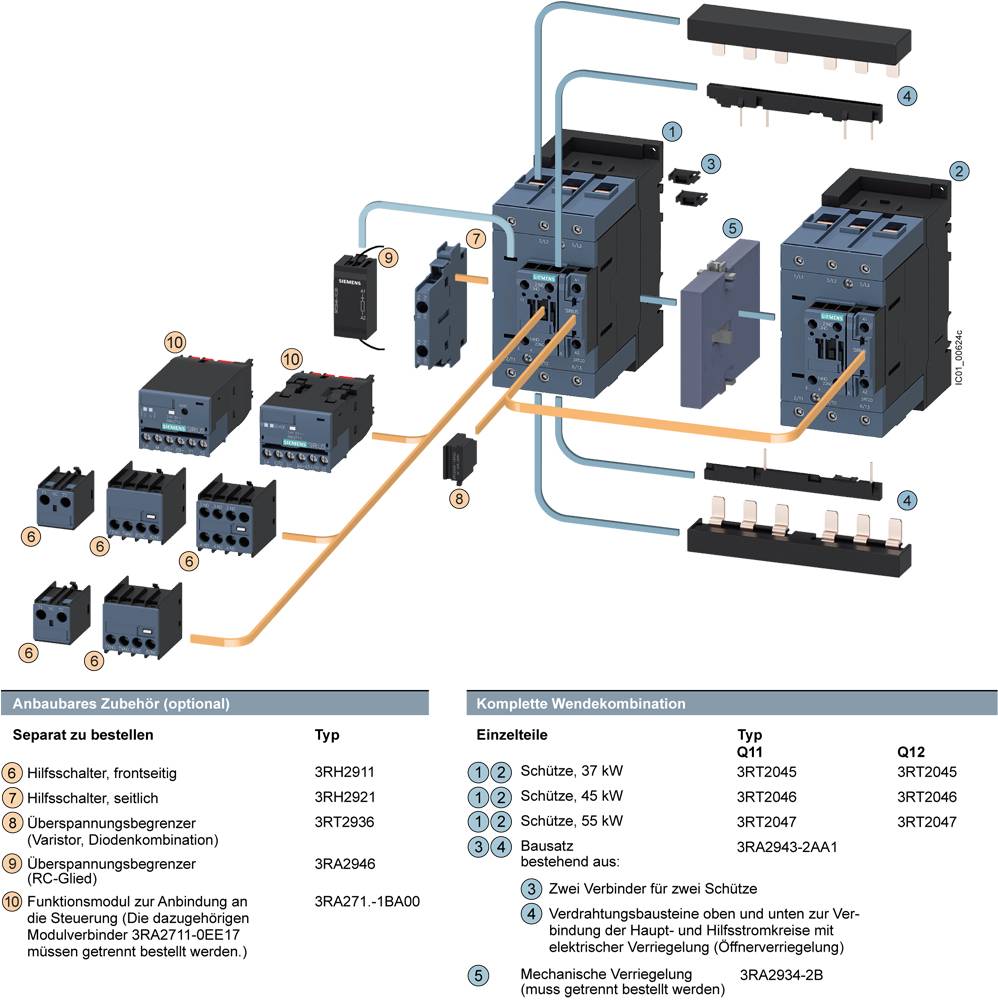

Kombinacja nawrotna 3RA23 to przetestowana i zmontowana fabrycznie kombinacja dwóch styczników 3RT2 o tej samej wartości znamionowej, które są już w pełni okablowane oraz zablokowane mechanicznie i elektrycznie. Są odporne na warunki atmosferyczne, zatwierdzone na całym świecie (np. IEC i UL/CSA) oraz zgodne z normami IE3/IE4.
Kombinacje rewersyjne 3RA23 są dostępne z pracą AC i DC w rozmiarach od S00 do S3. Oferowane są w technologii połączeń śrubowych i sprężynowych do montażu na szynach cylindrycznych lub mocowania śrubowego.
Akcesoria do styczników 3RT2 są takie same dla wszystkich rozmiarów i mogą być również używane do zespołów styczników.
Kombinacje nawrotne 3RA23 zastępują sprawdzoną serię 3RA13.
Prosty, wydajny, zawsze aktualny - modułowy system SIRIUS.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Kombinacja nawrotna 3RA23 to przetestowana i zmontowana fabrycznie kombinacja dwóch styczników 3RT2 o tej samej wartości znamionowej, które są już w pełni okablowane oraz zablokowane mechanicznie i elektrycznie. Są odporne na warunki atmosferyczne, zatwierdzone na całym świecie (np. IEC i UL/CSA) oraz zgodne z normami IE3/IE4.
Kombinacje rewersyjne 3RA23 są dostępne z pracą AC i DC w rozmiarach od S00 do S3. Oferowane są w technologii połączeń śrubowych i sprężynowych do montażu na szynach cylindrycznych lub mocowania śrubowego.
Akcesoria do styczników 3RT2 są takie same dla wszystkich rozmiarów i mogą być również używane do zespołów styczników.
Kombinacje nawrotne 3RA23 zastępują sprawdzoną serię 3RA13.
Prosty, wydajny, zawsze aktualny - modułowy system SIRIUS.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwagi
- Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).
