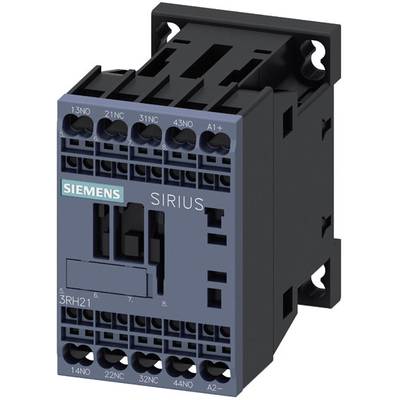

Siemens 3RH2122-2LF40-1AA0 Przekaźnik stycznika warystor 1 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Przekaźnik stycznika
Połączenie komponentów
terminal przepustowy
Model katalogowy producenta
3RH2122-2LF40-1AA0
Rozmiar
S00
Rodzaj styku pomocnicznego
2 NO
2 NC
Karta katalogowa (PDF)
Ilość (zestaw/y)
Oszczędzasz
Cena opakowania (Cena netto)
1
-
316,26 zł
3
3% = 8,76 zł
307,50 zł
5
4% = 12,27 zł
303,99 zł
10
5% = 14,61 zł
301,65 zł
25
5% = 17,24 zł
299,02 zł
Rabaty ilościowe różnią się w zależności od sprzedawcy
Oszczędzasz 0,00 zł
Liczba
Suma (316,26 zł / Sztuka)
316,26 zł
389,00 zł
z VAT (klient indywidualny)
Cena netto
Dane techniczne
- Żywotność mechaniczna (cykle łączeń) / stycznika z dołączonym blokiem styków pomocniczych / typowo: 10000000
- Żywotność mechaniczna (cykle łączeń) / stycznika z dołączonym blokiem styków pomocniczych zgodnych z elektroniką / typowo: 5 000 000
- Procent niebezpiecznych awarii / przy wysokim wskaźniku zapotrzebowania: 73
- Procent awarii niebezpiecznych / przy niskim wskaźniku zapotrzebowania: 40
- Moc rozruchowa / cewki magnetycznej / przy DC: 2,8 W
- Moc trzymania / cewki magnetycznej / przy DC: 2,8 W
- Wysokość instalacji / n.p.m. / maksimum: 2000 m
- Wersja wkładki bezpiecznikowej / do zabezpieczenia zwarciowego łącznika pomocniczego / wymagane: bezpiecznik gL/gG: 10 A
- Ochrona przed dotykiem / z przodu: ochrona palców przy dotknięciu pionowym od przodu
- Pozycja montażu: pionowo, na poziomej płaszczyźnie montażowej
- Częstotliwość przełączania / przy AC-12 / maksimum [1/h]: 1000
- Częstotliwość przełączania / przy AC-14 / maksimum [1/h]: 1000
- Częstotliwość przełączania / przy AC-15 / maksimum [1/h]: 1000
- Częstotliwość przełączania / przy DC-12 / maksimum [1/h]: 1000
- Częstotliwość przełączania / przy DC-13 / maksimum [1/h]: 1000
- Rozszerzenie produktu / przełącznik pomocniczy: tak
- Funkcja produktu / działanie wymuszone: tak
- Obszar zastosowania: do przełączania sygnałów sterujących w obwodzie sterującym z możliwością bezpośredniego podłączenia do sterowania elektronicznego
- Napięcie udarowe wytrzymywane: 6 kV
- Stopień zabrudzenia 3
- Konstrukcja wyłącznika / do ochrony przeciwzwarciowej obwodu pomocniczego / do 230 V: Charakterystyka C: 6 A; 0,4kA
- Rodzaj możliwych do podłączenia przekrojów przewodów / dla linii AWG / dla styków pomocniczych: 2x (20 ... 12)
- Rodzaj łączonych przekrojów przewodów / dla styków pomocniczych / drut lub linka: 2x (0,5 ... 4 mm²)
- Rodzaj przekrojów przewodów możliwych do podłączenia / dla styków pomocniczych / linka / z obróbką końcówki rdzenia: 2x (0,5 ... 2,5 mm²)
- Rodzaj możliwych do podłączenia przekrojów przewodów / dla styków pomocniczych / drobnożyłowy / bez obróbki końcówki drutu: 2x (0,5 ... 2,5 mm²)
- Rodzaj produktu
Przekaźnik stycznika
- Model katalogowy producenta
3RH2122-2LF40-1AA0
- Rozmiar
S00
- Rodzaj styku pomocnicznego
2 NO
2 NC
- Napięcie sterowania (max.)
110 V/DC
- Zakres napięcia sterującego
110 V/DC (max)
- Cechy przekaźnika
warystor
- Sposób montażu
przykręcany
mocowany
- Połączenie komponentów
terminal przepustowy
- Żywotność mechaniczna
30000000
- Czas reakcji
20 ms
- Czas rozpadu
100 ms
IP20
- Minimalna temperatura
-25 °C
- Maksymalna temperatura
+60 °C
- Szerokość produktu
45 mm
- Wysokość produktu
70 mm
- Głębokość produktu
121 mm
- Wymiary
(S x W x G) 45 x 70 x 121 mm
- Zawartość
1 szt.
- Zgodne z RoHS
Tak
Do pobrania
Karta katalogowa
Karta katalogowa 2862355 Siemens 3RH2122-2LF40-1AA0 Przekaźnik stycznika warystor 1 szt.
Opis
Przekaźnik styczników kolejowych, 2 NO + 2 NC, DC 110 V, 0,7 ... 1,25* US, ze zintegrowanym warystorem, rozmiar S00, zacisk sprężynowy do montażu pionowego Przekaźnik stycznikowy SIRIUS 3RH2 do przełączania sygnałów sterujących w obwodzie sterowania z możliwością bezpośredniego podłączenia do sterowania elektronicznego.
Przekaźniki sprzęgające SIRIUS 3RH2 mają zgodne z normami oznaczenia połączeń oraz niezawodną i oszczędzającą czas technologię połączeń. Zwielokrotnienie wyjścia umożliwia jednoczesne załączenie kilku obwodów pomocniczych. Styki są również dostępne jako warianty SUVA z pozytywnym prowadzeniem do zastosowań związanych z bezpieczeństwem. Przekaźniki styczników sprzęgających są odporne na warunki atmosferyczne, charakteryzują się wysoką niezawodnością styków i dzięki odpowiednim dopuszczeniom (np. IEC i UL/CSA) mogą być stosowane na całym świecie.
Są dostępne z zasilaniem AC lub DC i są dostępne z technologią śrubową lub sprężynową.
Szeroka gama akcesoriów do styczników 3RT2 dla wielkości od S00 do S3 może być również wykorzystana do przekaźników sprzęgających 3RH2.
Przekaźniki sprzęgające 3RH2 zastępują wypróbowaną i przetestowaną serię 3RH1.
Prosty, wydajny, zawsze aktualny – system modułowy SIRIUS.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Przekaźniki sprzęgające SIRIUS 3RH2 mają zgodne z normami oznaczenia połączeń oraz niezawodną i oszczędzającą czas technologię połączeń. Zwielokrotnienie wyjścia umożliwia jednoczesne załączenie kilku obwodów pomocniczych. Styki są również dostępne jako warianty SUVA z pozytywnym prowadzeniem do zastosowań związanych z bezpieczeństwem. Przekaźniki styczników sprzęgających są odporne na warunki atmosferyczne, charakteryzują się wysoką niezawodnością styków i dzięki odpowiednim dopuszczeniom (np. IEC i UL/CSA) mogą być stosowane na całym świecie.
Są dostępne z zasilaniem AC lub DC i są dostępne z technologią śrubową lub sprężynową.
Szeroka gama akcesoriów do styczników 3RT2 dla wielkości od S00 do S3 może być również wykorzystana do przekaźników sprzęgających 3RH2.
Przekaźniki sprzęgające 3RH2 zastępują wypróbowaną i przetestowaną serię 3RH1.
Prosty, wydajny, zawsze aktualny – system modułowy SIRIUS.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwagi
- Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).
