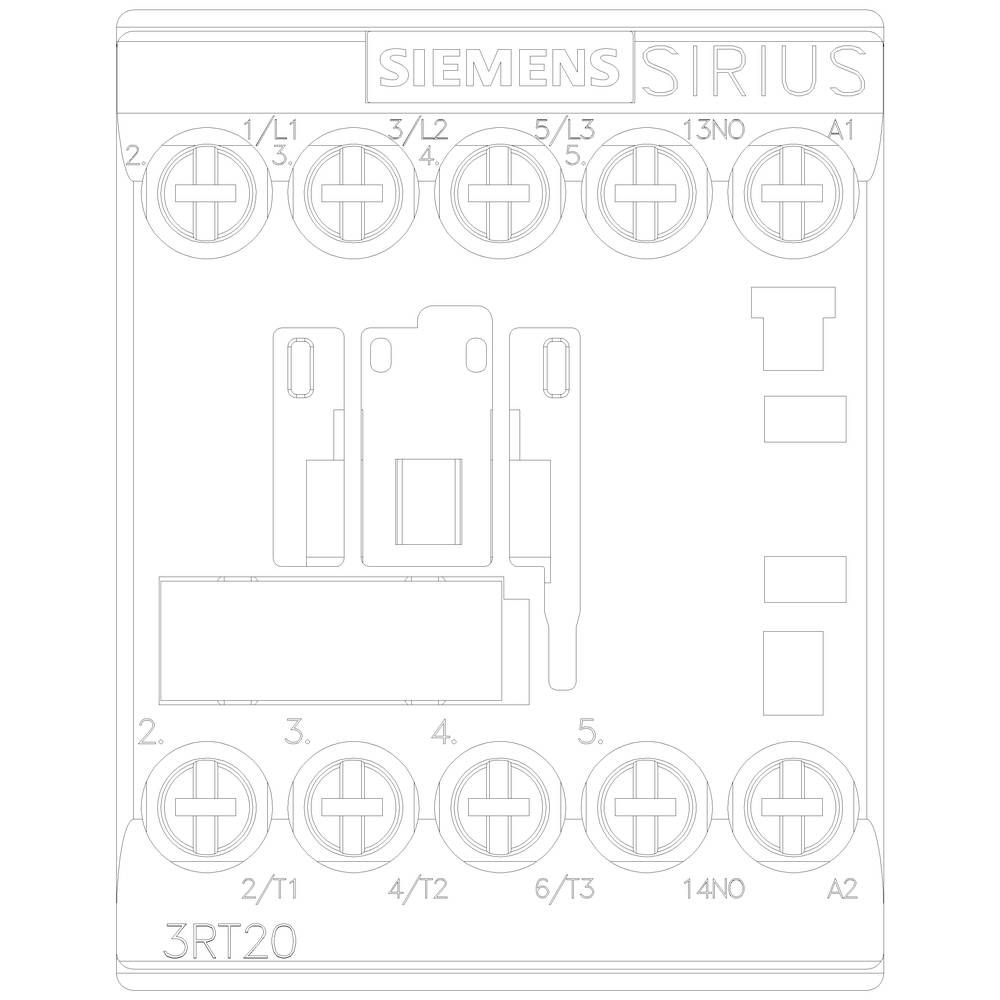

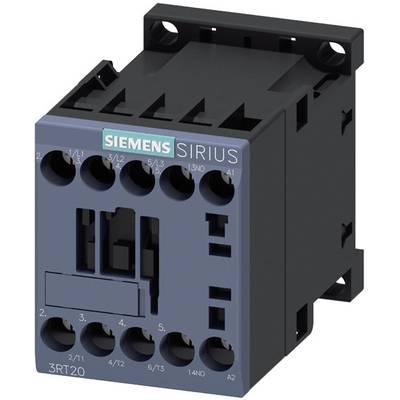

Stycznik Siemens 3RT2016-1AF01-1AA0 3RT20161AF011AA0, 3 styki, 690 V, 9 A, 1 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Stycznik
Ilość pinów
3 styki
Napięcie znamionowe
690 V
Natężenie obciążenia
9 A
Moc
22 kW
Karta katalogowa (PDF)
Ilość (zestaw/y)
Oszczędzasz
Cena opakowania (Cena netto)
1
-
243,09 zł
3
3% = 7,90 zł
235,19 zł
5
5% = 11,06 zł
232,03 zł
10
5% = 13,16 zł
229,93 zł
25
6% = 15,54 zł
227,55 zł
Rabaty ilościowe różnią się w zależności od sprzedawcy
Oszczędzasz 0,00 zł
Liczba
Suma (243,09 zł / Sztuka)
243,09 zł
299,00 zł
z VAT (klient indywidualny)
Cena netto
Dane techniczne
- Liczba kontaktów zwiernych / dla kontaktów głównych: 3
- Ilość styków NO / dla styków pomocniczych / przełączanie bezzwłoczne: 1
- Prąd roboczy przy AC-1 / przy 400 V / przy temperaturze otoczenia 40°C: 22 A
- Prąd roboczy przy AC-3 / przy 400 V: 9 A
- Rodzaj możliwych do podłączenia przekrojów przewodów / dla linii AWG / dla styków głównych: 2x (20 ... 16), 2x (18... 14), 2x12
- Rodzaj możliwych do podłączenia przekrojów przewodów / dla linii AWG / dla styków pomocniczych: 2x (20 ... 16), 2x (18... 14), 2x12
- Wysokość instalacji nad poziomem morza / maksymalna: 2000 m
- Instalacja seryjna: tak
- Ochrona przed dotykiem z przodu: ochrona palców przy dotknięciu pionowym od przodu
- Żywotność mechaniczna (cykle przełączania) stycznika z dołączonym blokiem styków pomocniczych kompatybilnych z elektroniką / typowo: 5 000 000
- Żywotność mechaniczna (cykle łączeń) stycznika z dołączonym blokiem styków pomocniczych / typowo: 10000000
- Kontakt lustrzany: tak, z 3RH29
- Napięcie udarowe wytrzymywane obwodu głównego: 6 kV
- Maksymalne dopuszczalne napięcie dla bezpiecznego rozdzielenia / między cewką a stykami głównymi: 400 V
- Rozszerzenie produktu / przełącznik pomocniczy: tak
- Rozszerzenie produktu / ogranicznik przepięć: tak
- Rodzaj produktu
Stycznik
- Model katalogowy producenta
3RT2016-1AF01-1AA0
- Rozmiar
S00
- Ilość pinów
3 styki
- Rodzaj styku
1 NO
- Napięcie znamionowe
690 V
- Napięcie sterowania (max.)
110 V/AC
- Zakres napięcia sterującego
110 V/AC (max)
- Natężenie obciążenia
9 A
22 kW
- Sposób montażu
przykręcany
mocowany
szyna
- Połączenie komponentów
śrubowe
- Żywotność mechaniczna
30000000
- Czas reakcji
14 ms
- Czas rozpadu
35 ms
IP20
- Minimalna temperatura
-25 °C
- Maksymalna temperatura
+60 °C
- Szerokość produktu
45 mm
- Wysokość produktu
58 mm
- Głębokość produktu
73 mm
- Wymiary
(S x W x G) 45 x 58 x 73 mm
- Zawartość
1 szt.
- Zgodne z RoHS
Tak
Do pobrania
Karta katalogowa
Karta katalogowa 2863547 Stycznik Siemens 3RT2016-1AF01-1AA0 3RT20161AF011AA0, 3 styki, 690 V, 9 A, 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2863547 Stycznik Siemens 3RT2016-1AF01-1AA0 3RT20161AF011AA0, 3 styki, 690 V, 9 A, 1 szt.
Opis

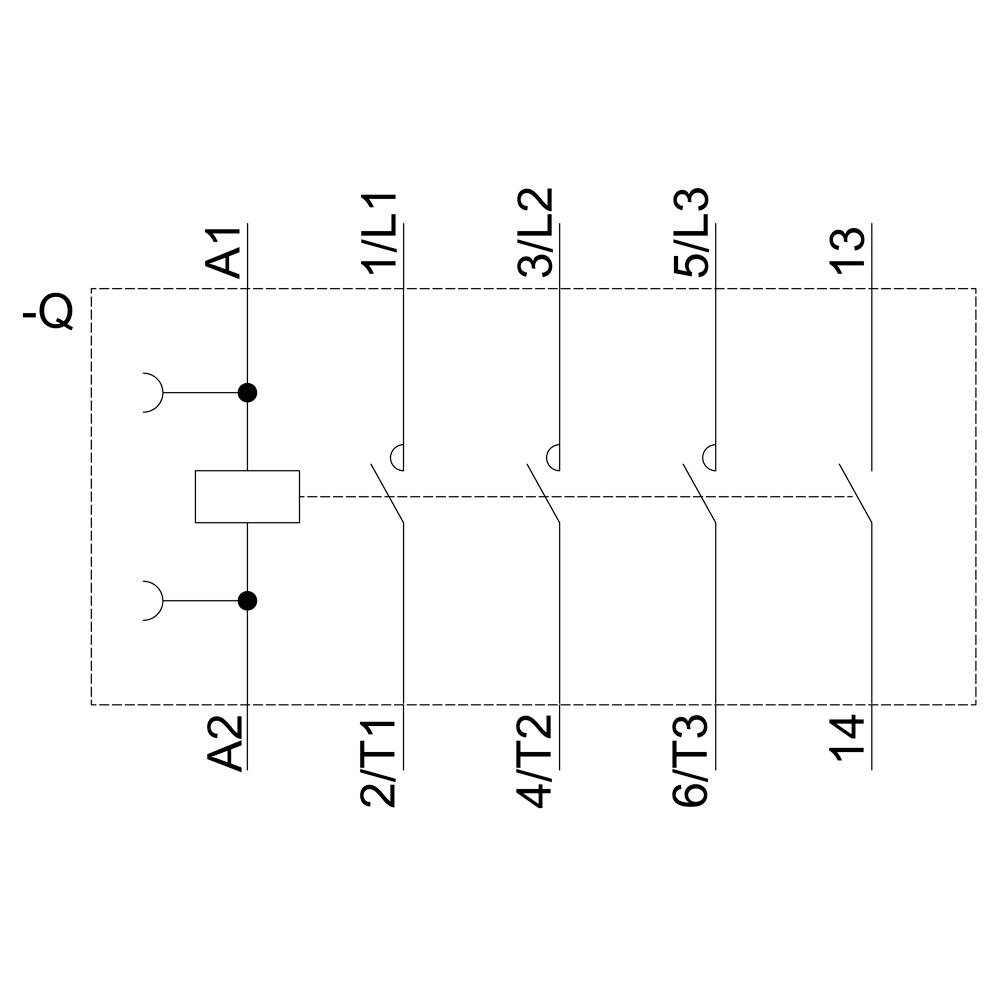

Stycznik mocy, AC-3e/AC-3, 9 A, 4 kW / 400 V, 3-biegunowy, AC 110 V, 50/60 Hz, styki pomocnicze: 1 NO, przyłącze śrubowe, pozycja montażu stojąca Stycznik mocy SIRIUS 3RT2 do przełączanie silników.
Styczniki 3RT2 są częścią systemu modułowego SIRIUS z doskonale dopasowanymi produktami. Imponują wysoką wydajnością połączoną z kompaktową konstrukcją i wysoką niezawodnością kontaktu. Można je łączyć z innymi komponentami podajnika ładunku na różne sposoby. Wiele kombinacji urządzeń jest testowanych w fabryce. Styczniki zapewniają optymalne połączenie ze sterownikiem dla każdej aplikacji (równolegle, przez ASi lub IO-Link). Zintegrowane przełączniki pomocnicze zmniejszają złożoność konstrukcji. Złącza z przodu umożliwiają łatwe okablowanie. Styczniki 3RT2 są odporne na warunki atmosferyczne, dopuszczone na całym świecie (np. IEC i UL/CSA) oraz zgodne z normami IE3/IE4.
Są dostępne w różnych rozmiarach iw dużym zakresie mocy z pracą AC i DC. Oprócz technologii połączeń śrubowych urządzenia są również stale dostępne z połączeniami sprężynowymi, zapewniającymi szybkie, bezobsługowe i odporne na wibracje połączenie.
Szeroka gama akcesoriów, takich jak styki pomocnicze, wyzwalacze pomocnicze itp. jest taka sama dla wszystkich rozmiarów. Dostępne moduły łączące, moduły funkcyjne i system zasilania SIRIUS 3RV29 znacznie zmniejszają nakłady na okablowanie.
Styczniki mocy 3RT2 zastępują sprawdzoną serię 3RT1 (do 55 kW).
Prosty, wydajny, zawsze aktualny – system modułowy SIRIUS.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Styczniki 3RT2 są częścią systemu modułowego SIRIUS z doskonale dopasowanymi produktami. Imponują wysoką wydajnością połączoną z kompaktową konstrukcją i wysoką niezawodnością kontaktu. Można je łączyć z innymi komponentami podajnika ładunku na różne sposoby. Wiele kombinacji urządzeń jest testowanych w fabryce. Styczniki zapewniają optymalne połączenie ze sterownikiem dla każdej aplikacji (równolegle, przez ASi lub IO-Link). Zintegrowane przełączniki pomocnicze zmniejszają złożoność konstrukcji. Złącza z przodu umożliwiają łatwe okablowanie. Styczniki 3RT2 są odporne na warunki atmosferyczne, dopuszczone na całym świecie (np. IEC i UL/CSA) oraz zgodne z normami IE3/IE4.
Są dostępne w różnych rozmiarach iw dużym zakresie mocy z pracą AC i DC. Oprócz technologii połączeń śrubowych urządzenia są również stale dostępne z połączeniami sprężynowymi, zapewniającymi szybkie, bezobsługowe i odporne na wibracje połączenie.
Szeroka gama akcesoriów, takich jak styki pomocnicze, wyzwalacze pomocnicze itp. jest taka sama dla wszystkich rozmiarów. Dostępne moduły łączące, moduły funkcyjne i system zasilania SIRIUS 3RV29 znacznie zmniejszają nakłady na okablowanie.
Styczniki mocy 3RT2 zastępują sprawdzoną serię 3RT1 (do 55 kW).
Prosty, wydajny, zawsze aktualny – system modułowy SIRIUS.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwagi
- Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).
