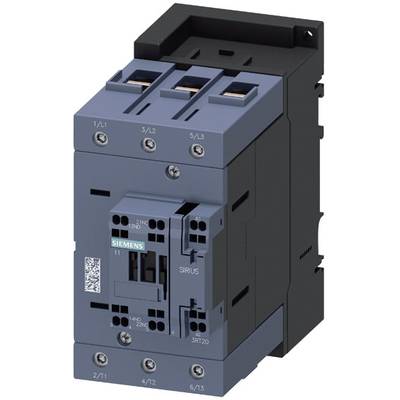

Stycznik Siemens 3RT2047-3NF30 3RT20473NF30, 3 styki, 1000 V, 99 A, 1 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Stycznik
Ilość pinów
3 styki
Napięcie znamionowe
1000 V
Natężenie obciążenia
99 A
Moc
148 kW
Karta katalogowa (PDF)
Ilość (zestaw/y)
Oszczędzasz
Cena opakowania (Cena netto)
1
-
2991,06 zł
3
2% = 72,99 zł
2918,07 zł
5
3% = 101,99 zł
2889,07 zł
10
4% = 121,44 zł
2869,62 zł
Rabaty ilościowe różnią się w zależności od sprzedawcy
Oszczędzasz 0,00 zł
Liczba
Suma (2991,06 zł / Sztuka)
2991,06 zł
3679,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dane techniczne
- Liczba kontaktów zwiernych / dla kontaktów głównych: 3
- Ilość styków NO / dla styków pomocniczych / przełączanie bezzwłoczne: 1
- Liczba styków NC / dla styków pomocniczych / przełączanie bezzwłoczne: 1
- Prąd roboczy przy AC-1 / przy 400 V / przy temperaturze otoczenia 40°C: 130 A
- Prąd roboczy przy AC-3 / przy 400 V: 110 A
- Moc rozruchowa cewki magnetycznej przy DC: 76 W
- Rodzaj możliwych do podłączenia przekrojów przewodów / dla linii AWG / dla styków głównych: 2x (10 ... 1/0), 1x (10 ... 2)
- Rodzaj możliwych do podłączenia przekrojów przewodów / dla linii AWG / dla styków pomocniczych: 2x (20 ... 16)
- Wysokość instalacji nad poziomem morza / maksymalna: 2000 m
- Instalacja seryjna: tak
- Ochrona przed dotykiem z przodu: ochrona palców przy dotknięciu pionowym od przodu
- Żywotność mechaniczna (cykle przełączania) stycznika z dołączonym blokiem styków pomocniczych kompatybilnych z elektroniką / typowo: 5 000 000
- Żywotność mechaniczna (cykle łączeniowe) stycznika z dołączonym blokiem styków pomocniczych / typowo: 10000000
- Kontakt lustrzany: tak
- Napięcie udarowe wytrzymywane obwodu głównego: 8 kV
- Maksymalne dopuszczalne napięcie dla bezpiecznego rozdzielenia / między cewką a stykami głównymi: 690 V
- Rozszerzenie produktu / przełącznik pomocniczy: tak
- Rodzaj produktu
Stycznik
- Model katalogowy producenta
3RT2047-3NF30
- Rozmiar
S3
- Ilość pinów
3 styki
- Rodzaj styku
1 NO
1 NC
- Napięcie znamionowe
1000 V
- Napięcie sterowania (min.)
83 V/AC
83 V/DC
- Napięcie sterowania (max.)
155 V/AC
155 V/DC
- Zakres napięcia sterującego
83, 83 - 155, 155 V/AC, V/DC
- Natężenie obciążenia
99 A
148 kW
- Cechy przekaźnika
warystor
- Sposób montażu
przykręcany
mocowany
szyna
- Połączenie komponentów
terminal przepustowy
śrubowe
- Żywotność mechaniczna
10000000
- Czas reakcji
57 ms
- Czas rozpadu
70 ms
IP00
IP20
- Minimalna temperatura
-25 °C
- Maksymalna temperatura
+60 °C
- Szerokość produktu
70 mm
- Wysokość produktu
140 mm
- Głębokość produktu
152 mm

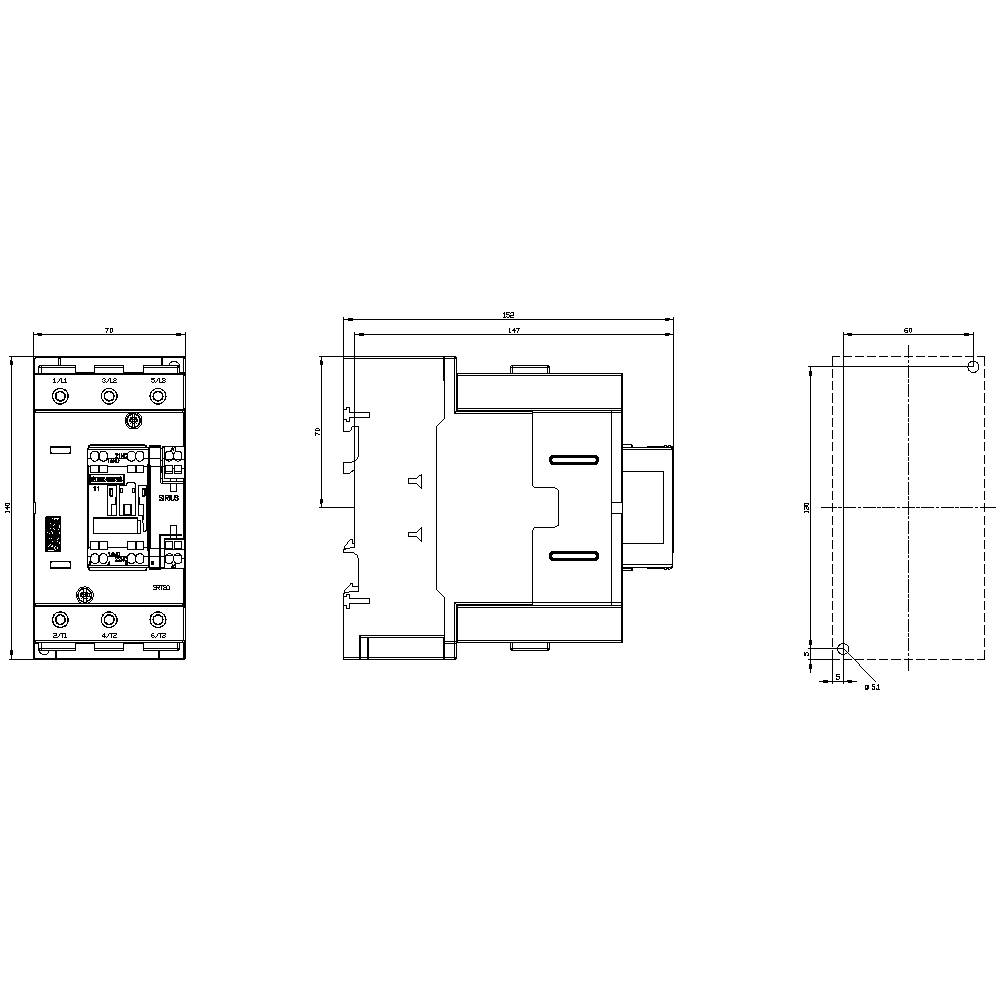

- Wymiary
(S x W x G) 70 x 140 x 152 mm
- Zawartość
1 szt.
- Zgodne z RoHS
Tak
Do pobrania
Karta katalogowa
Karta katalogowa 2863626 Stycznik Siemens 3RT2047-3NF30 3RT20473NF30, 3 styki, 1000 V, 99 A, 1 szt.
Opis

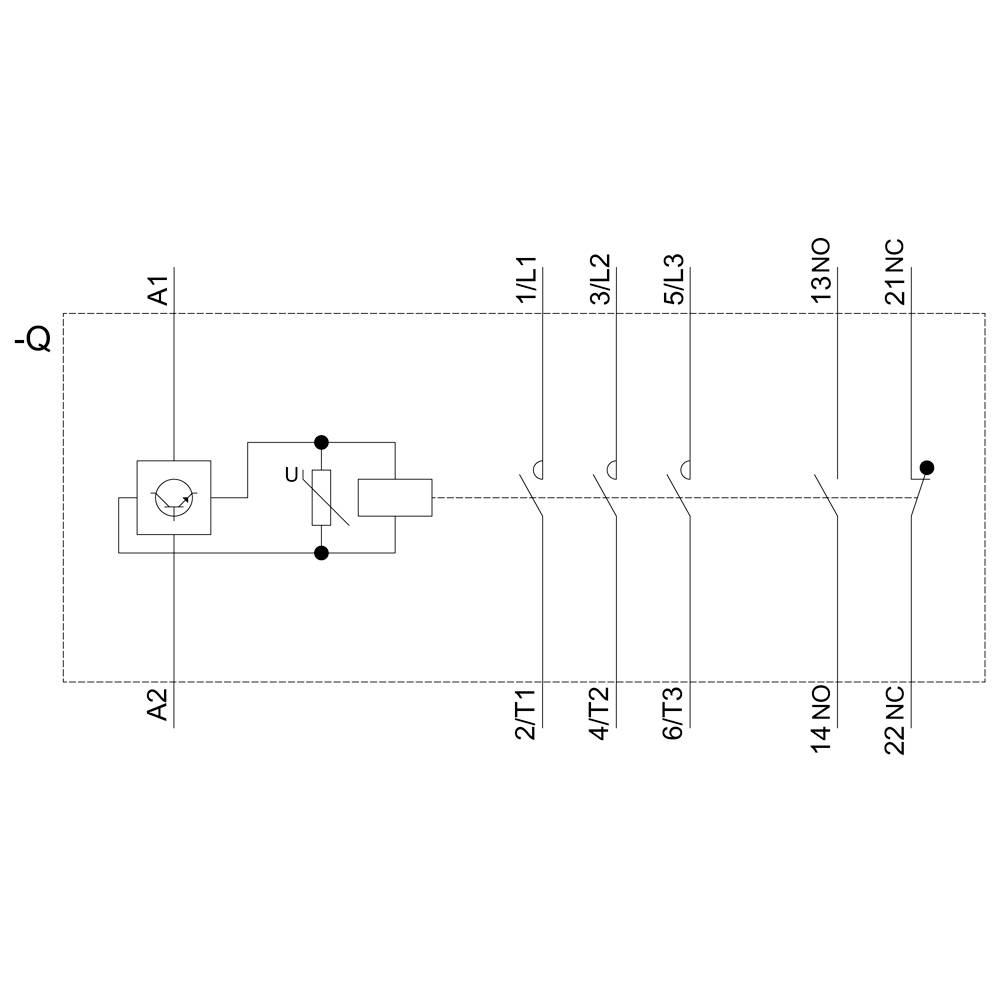

stycznik mocy, AC-3e/AC-3, 110 A, 55 kW /400 V, 3-bieg., 83-155 V AC/DC, 50/60 Hz, ze zintegrowanym warystorem, styki pomocnicze: 1 NO + 1 NC, obwód główny: połączenie śrubowe, obwód sterujący i pomocniczy: połączenie sprężynowe Stycznik mocy SIRIUS 3RT2 do przełączania silników.
Styczniki 3RT2 są częścią systemu modułowego SIRIUS z doskonale dopasowanymi produktami. Imponują wysoką wydajnością połączoną z kompaktową konstrukcją i wysoką niezawodnością kontaktu. Można je łączyć z innymi komponentami podajnika ładunku na różne sposoby. Wiele kombinacji urządzeń jest testowanych w fabryce. Styczniki zapewniają optymalne połączenie ze sterownikiem dla każdej aplikacji (równolegle, przez ASi lub IO-Link). Zintegrowane przełączniki pomocnicze zmniejszają złożoność konstrukcji. Złącza z przodu umożliwiają łatwe okablowanie. Styczniki 3RT2 są odporne na warunki atmosferyczne, dopuszczone na całym świecie (np. IEC i UL/CSA) oraz zgodne z normami IE3/IE4.
Są dostępne w różnych rozmiarach iw dużym zakresie mocy z pracą AC i DC. Oprócz technologii połączeń śrubowych urządzenia są również stale dostępne z połączeniami sprężynowymi, zapewniającymi szybkie, bezobsługowe i odporne na wibracje połączenie.
Szeroka gama akcesoriów, takich jak styki pomocnicze, wyzwalacze pomocnicze itp. jest taka sama dla wszystkich rozmiarów. Dostępne moduły łączące, moduły funkcyjne i system zasilania SIRIUS 3RV29 znacznie zmniejszają nakłady na okablowanie.
Styczniki mocy 3RT2 zastępują sprawdzoną serię 3RT1 (do 55 kW).
Prosty, wydajny, zawsze aktualny – system modułowy SIRIUS.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Styczniki 3RT2 są częścią systemu modułowego SIRIUS z doskonale dopasowanymi produktami. Imponują wysoką wydajnością połączoną z kompaktową konstrukcją i wysoką niezawodnością kontaktu. Można je łączyć z innymi komponentami podajnika ładunku na różne sposoby. Wiele kombinacji urządzeń jest testowanych w fabryce. Styczniki zapewniają optymalne połączenie ze sterownikiem dla każdej aplikacji (równolegle, przez ASi lub IO-Link). Zintegrowane przełączniki pomocnicze zmniejszają złożoność konstrukcji. Złącza z przodu umożliwiają łatwe okablowanie. Styczniki 3RT2 są odporne na warunki atmosferyczne, dopuszczone na całym świecie (np. IEC i UL/CSA) oraz zgodne z normami IE3/IE4.
Są dostępne w różnych rozmiarach iw dużym zakresie mocy z pracą AC i DC. Oprócz technologii połączeń śrubowych urządzenia są również stale dostępne z połączeniami sprężynowymi, zapewniającymi szybkie, bezobsługowe i odporne na wibracje połączenie.
Szeroka gama akcesoriów, takich jak styki pomocnicze, wyzwalacze pomocnicze itp. jest taka sama dla wszystkich rozmiarów. Dostępne moduły łączące, moduły funkcyjne i system zasilania SIRIUS 3RV29 znacznie zmniejszają nakłady na okablowanie.
Styczniki mocy 3RT2 zastępują sprawdzoną serię 3RT1 (do 55 kW).
Prosty, wydajny, zawsze aktualny – system modułowy SIRIUS.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwagi
- Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).
