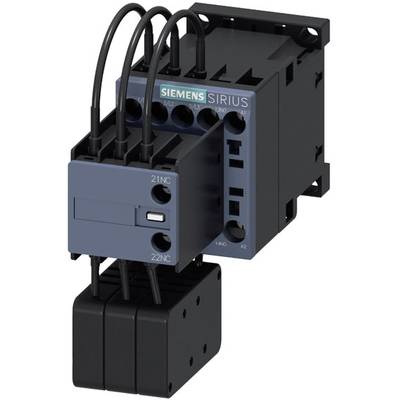

Stycznik kondensatorowy Siemens 3RT2617-1AK63 3RT26171AK63, 3 styki, 1 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Stycznik kondensatorowy
Ilość pinów
3 styki
Połączenie komponentów
śrubowe
Model katalogowy producenta
3RT2617-1AK63
Rozmiar
S00
Karta katalogowa (PDF)
Liczba
Suma (389,43 zł / Sztuka)
389,43 zł
479,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dane techniczne
- Liczba styków NC / dla styków pomocniczych / dołączanych: 0
- Wysokość montażu / n.p.m. / maksimum: 2000 m
- Wersja wkładki bezpiecznikowej / do ochrony przeciwzwarciowej obwodu głównego / z koordynacją typu 1 / wymagane: gG: 40 A (690 V, 50 kA)
- Wersja wkładki bezpiecznikowej / do zabezpieczenia zwarciowego łącznika pomocniczego / wymagane: gG: 10 A (500 V, 1 kA)
- Ochrona przed dotykiem / z przodu: ochrona palców przy dotknięciu pionowym od przodu
- Pozycja montażowa: można obracać o +/-180° przy pionowym poziomie montażowym, można przechylać do przodu i do tyłu o +/- 22,5° przy pionowym poziomie montażowym
- Częstotliwość przełączania / przy AC-6b / przy 230 V / maksimum [1/h]: 180
- Częstotliwość przełączania / przy AC-6b / przy 240 V / maksimum [1/h]: 180
- Częstotliwość przełączania / przy AC-6b / przy 400 V / maksimum [1/h]: 180
- Częstotliwość przełączania / przy AC-6b / przy 480 V / maksimum [1/h]: 180
- Częstotliwość przełączania / przy AC-6b / przy 500 V / maksimum [1/h]: 180
- Częstotliwość przełączania / przy AC-6b / przy 600 V / maksimum [1/h]: 180
- Częstotliwość przełączania / przy AC-6b / przy 690 V / maksimum [1/h]: 180
- Obszar zastosowania: do przełączania obciążeń pojemnościowych, np. baterii kondensatorów lub przetwornic
- Pozorna moc przyciągania / cewki magnetycznej / przy AC: 49 VA
- Pozorna moc hamowania / cewki magnetycznej / przy AC: 7,8 VA
- Maksymalne dopuszczalne napięcie dla bezpiecznego rozdzielenia / między cewką a stykami głównymi: 400 V
- Stopień ochrony IP / zacisku przyłączeniowego: IP20
- Numer AWG / jako kodowany przekrój przyłączanego przewodu / dla styków głównych / maksymalnie: 12
- Rodzaj możliwych do podłączenia przekrojów przewodów / dla linii AWG / dla styków głównych: 2x (20 ... 16), 2x (18... 14), 2x12
- Rodzaj możliwych do podłączenia przekrojów przewodów / dla linii AWG / dla styków pomocniczych: 2x (20 ... 16), 2x (18... 14), 2x12
- Przekrój przyłączanego przewodu / dla styków głównych / sztywny / minimum: 0,5 mm²
- Przekrój przyłączanego przewodu / dla styków głównych / jednożyłowy / maksymalnie: 2,5 mm²
- Rodzaj łączonych przekrojów przewodów / dla styków głównych / drut lub linka: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm²
- Przekrój przyłączanego przewodu / dla styków głównych / linka / minimum: 0,5 mm²
- Przekrój przyłączanego przewodu / dla styków głównych / linka / maksymalnie: 2,5 mm²
- Rodzaj przekrojów przewodów możliwych do podłączenia / dla styków głównych / linka / z obróbką końcówki rdzenia: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
- Rodzaj łączonych przekrojów przewodów / dla styków pomocniczych / jednożyłowy: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm²
- Rodzaj łączonych przekrojów przewodów / dla styków pomocniczych / drut lub linka: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm²
- Rodzaj przekrojów przewodów możliwych do podłączenia / dla styków pomocniczych / linka / z obróbką końcówki rdzenia: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
- Rodzaj produktu
Stycznik kondensatorowy
- Model katalogowy producenta
3RT2617-1AK63
- Rozmiar
S00
- Ilość pinów
3 styki
- Rodzaj styku
3 NO
- Rodzaj styku pomocnicznego
1 NO
1 NC
- Napięcie sterowania (min.)
110 V/AC
- Napięcie sterowania (max.)
120 V/AC
- Zakres napięcia sterującego
110 - 120 V/AC
- Sposób montażu
przykręcany
mocowany
- Połączenie komponentów
śrubowe
- Żywotność elektryczna
300000
- Żywotność mechaniczna
3000000
- Czas reakcji
15 ms
- Czas rozpadu
33 ms
IP20
- Minimalna temperatura
-25 °C
- Maksymalna temperatura
+60 °C
- Szerokość produktu
45 mm
- Wysokość produktu
125 mm
- Głębokość produktu
120 mm
- Wymiary
(S x W x G) 45 x 125 x 120 mm
- Zawartość
1 szt.
- Zgodne z RoHS
Tak
Do pobrania
Karta katalogowa
Karta katalogowa 2862381 Stycznik kondensatorowy Siemens 3RT2617-1AK63 3RT26171AK63, 3 styki, 1 szt.
Opis
Stycznik kondensatorowy, AC-6b 12,5 kVAr, / 400 V, 3-biegunowy, AC 110 V, 50 Hz / 120 V, 60 Hz, styki pomocnicze: 1 NO + 1 NC, zacisk śrubowy stycznik kondensatorowy SIRIUS 3RT26 do przełączania obciążeń pojemnościowych, np. baterie kondensatorów lub przetwornice.
Styczniki kondensatorowe 3RT26 są częścią systemu modułowego SIRIUS z doskonale dopasowanymi produktami. Oferują napędy konwencjonalne do pracy AC i DC, jak również napędy elektroniczne do pracy AC/DC. Imponują wysoką wydajnością połączoną z kompaktową konstrukcją i wysoką niezawodnością kontaktu. Można je łączyć z innymi komponentami podajnika ładunku na różne sposoby. Wiele kombinacji urządzeń jest testowanych w fabryce. Zintegrowane przełączniki pomocnicze zmniejszają złożoność konstrukcji. Złącza z przodu umożliwiają łatwe okablowanie. Styczniki kondensatorowe 3RT26 są odporne na warunki klimatyczne i dopuszczone na całym świecie (np. IEC i UL/CSA).
Są dostępne w różnych rozmiarach iw szerokim zakresie mocy w trybie AC i DC z technologią połączeń śrubowych.
Szeroka gama akcesoriów jest taka sama dla wszystkich rozmiarów.
Styczniki kondensatorów 3RT26 zastępują styczniki kondensatorów 3RT16.
Prosty, wydajny, zawsze aktualny – system modułowy SIRIUS.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Styczniki kondensatorowe 3RT26 są częścią systemu modułowego SIRIUS z doskonale dopasowanymi produktami. Oferują napędy konwencjonalne do pracy AC i DC, jak również napędy elektroniczne do pracy AC/DC. Imponują wysoką wydajnością połączoną z kompaktową konstrukcją i wysoką niezawodnością kontaktu. Można je łączyć z innymi komponentami podajnika ładunku na różne sposoby. Wiele kombinacji urządzeń jest testowanych w fabryce. Zintegrowane przełączniki pomocnicze zmniejszają złożoność konstrukcji. Złącza z przodu umożliwiają łatwe okablowanie. Styczniki kondensatorowe 3RT26 są odporne na warunki klimatyczne i dopuszczone na całym świecie (np. IEC i UL/CSA).
Są dostępne w różnych rozmiarach iw szerokim zakresie mocy w trybie AC i DC z technologią połączeń śrubowych.
Szeroka gama akcesoriów jest taka sama dla wszystkich rozmiarów.
Styczniki kondensatorów 3RT26 zastępują styczniki kondensatorów 3RT16.
Prosty, wydajny, zawsze aktualny – system modułowy SIRIUS.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwagi
- Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).
