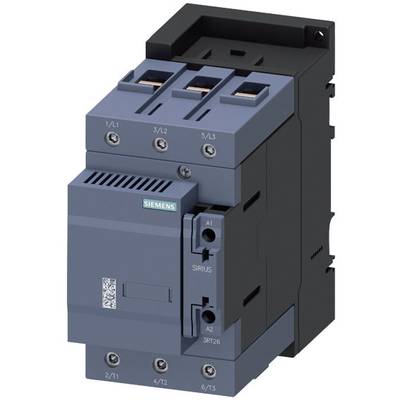

Stycznik kondensatorowy Siemens 3RT2645-1AF05 3RT26451AF05, 3 styki, 1 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Stycznik kondensatorowy
Ilość pinów
3 styki
Połączenie komponentów
śrubowe
Model katalogowy producenta
3RT2645-1AF05
Rozmiar
S3
Karta katalogowa (PDF)
Ilość (zestaw/y)
Oszczędzasz
Cena opakowania (Cena netto)
1
-
2104,88 zł
3
2% = 51,36 zł
2053,52 zł
5
3% = 71,77 zł
2033,11 zł
10
4% = 85,46 zł
2019,42 zł
Rabaty ilościowe różnią się w zależności od sprzedawcy
Oszczędzasz 0,00 zł
Liczba
Suma (2104,88 zł / Sztuka)
2104,88 zł
2589,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dane techniczne
- Liczba styków NC / dla styków pomocniczych / dołączanych: 1
- Wysokość instalacji / n.p.m. / maksimum: 2000 m
- Wersja wkładki bezpiecznikowej / do ochrony przeciwzwarciowej obwodu głównego / z koordynacją typu 1 / wymagane: gG: 250 A (690 V, 50 kA)
- Wersja wkładki bezpiecznikowej / do zabezpieczenia zwarciowego łącznika pomocniczego / wymagane: gG: 10 A (500 V, 1 kA)
- Ochrona przed dotykiem / z przodu: ochrona palców przy dotknięciu pionowym od przodu
- Pozycja montażowa: można obracać o +/-180° przy pionowym poziomie montażowym, można przechylać do przodu i do tyłu o +/- 22,5° przy pionowym poziomie montażowym
- Częstotliwość przełączania / przy AC-6b / przy 230 V / maksimum [1/h]: 200
- Częstotliwość przełączania / przy AC-6b / przy 240 V / maksimum [1/h]: 200
- Częstotliwość przełączania / przy AC-6b / przy 400 V / maksimum [1/h]: 100
- Częstotliwość przełączania / przy AC-6b / przy 480 V / maksimum [1/h]: 60
- Częstotliwość przełączania / przy AC-6b / przy 500 V / maksimum [1/h]: 60
- Częstotliwość przełączania / przy AC-6b / przy 600 V / maksimum [1/h]: 40
- Częstotliwość przełączania / przy AC-6b / przy 690 V / maksimum [1/h]: 40
- Częstotliwość przełączania / przy AC-6b / przy 1000 V / maksimum [1/h]: 40
- Rozszerzenie produktu / przełącznik pomocniczy: tak
- Obszar zastosowania: do przełączania obciążeń pojemnościowych, np. baterii kondensatorów lub przetwornic
- Pozorna moc przyciągania / cewki magnetycznej / przy AC: 296 VA
- Pozorna moc hamowania / cewki magnetycznej / przy AC: 19 VA
- Maksymalne dopuszczalne napięcie dla bezpiecznego rozdzielenia / między cewką a stykami głównymi: 400 V
- Stopień ochrony IP / zacisku przyłączeniowego: IP00
- Rodzaj możliwych do podłączenia przekrojów przewodów / dla linii AWG / dla styków głównych: 2x (8 ... 3/0), 1x (6... 3/0
- Rodzaj możliwych do podłączenia przekrojów przewodów / dla linii AWG / dla styków pomocniczych: 2x (20 ... 16), 2x (18... 14), 2x12
- Rodzaj możliwych do podłączenia przekrojów przewodów / dla styków głównych / sztywny: 2x (10 ... 16 mm²)
- Przekrój przyłączanego przewodu / dla styków głównych / jednożyłowy / minimum: 10 mm²
- Przekrój przyłączanego przewodu / dla styków głównych / jednożyłowy / maksymalnie: 16 mm²
- Rodzaj łączonych przekrojów przewodów / dla styków głównych / drut lub linka: 2x (10 ... 70 mm²), 1x (10 ... 70 mm²)
- Przekrój możliwego do podłączenia przewodu / dla styków głównych / linka / minimum: 10 mm²
- Przekrój przyłączanego przewodu / dla styków głównych / linka / maksymalnie: 70 mm²
- Rodzaj możliwych do podłączenia przekrojów przewodów / dla styków głównych / drobnożyłowy / z obróbką końcówki rdzenia: 2x (10 ... 50 mm²)
- Rodzaj łączonych przekrojów przewodów / dla styków pomocniczych / jednożyłowy: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm²
- Rodzaj łączonych przekrojów przewodów / dla styków pomocniczych / drut lub linka: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm²
- Rodzaj przekrojów przewodów możliwych do podłączenia / dla styków pomocniczych / linka / z obróbką końcówki rdzenia: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
- Rodzaj produktu
Stycznik kondensatorowy
- Model katalogowy producenta
3RT2645-1AF05
- Rozmiar
S3
- Ilość pinów
3 styki

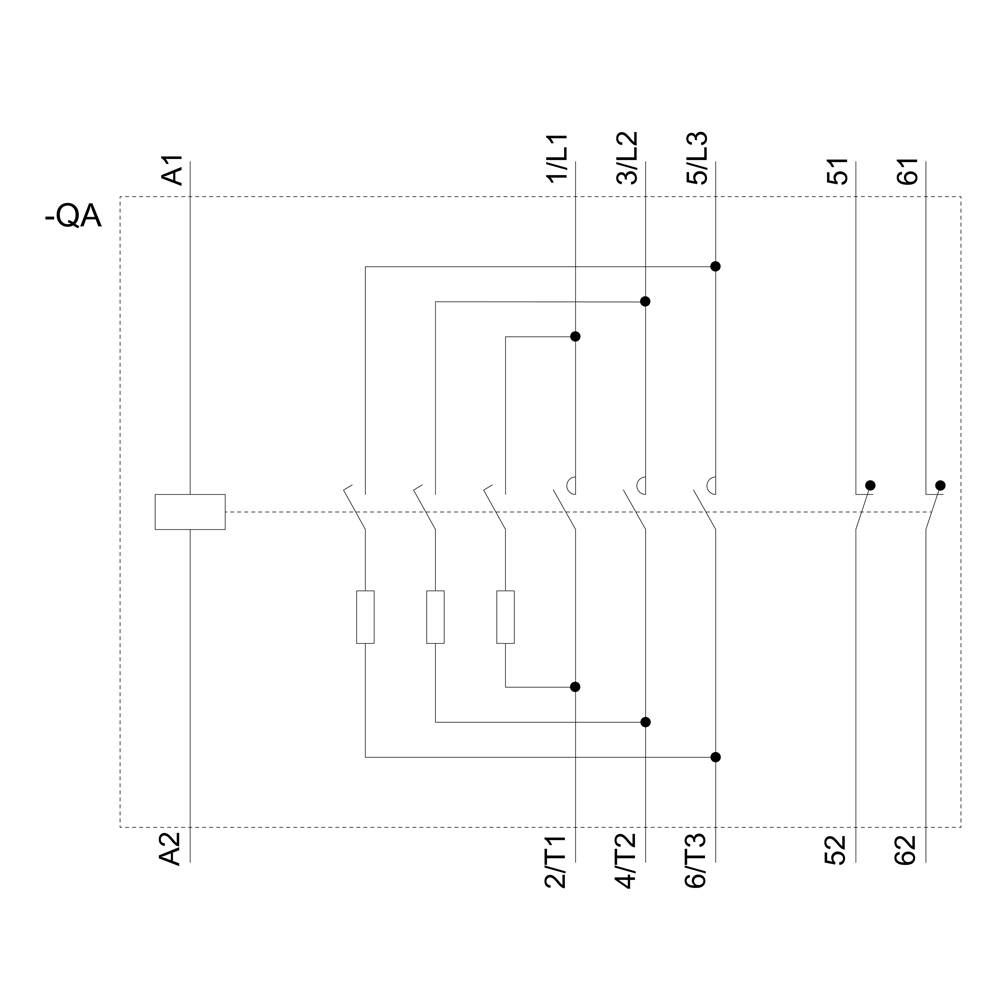

- Rodzaj styku
3 NO
- Rodzaj styku pomocnicznego
1 NO
2 NC
- Napięcie sterowania (max.)
110 V/AC
- Zakres napięcia sterującego
110 V/AC (max)
- Sposób montażu
przykręcany
mocowany
- Połączenie komponentów
śrubowe
- Żywotność elektryczna
200000
- Żywotność mechaniczna
3000000
- Czas reakcji
20 ms
- Czas rozpadu
25 ms
IP00
- Minimalna temperatura
-25 °C
- Maksymalna temperatura
+60 °C
- Szerokość produktu
80 mm
- Wysokość produktu
140 mm
- Głębokość produktu
152 mm

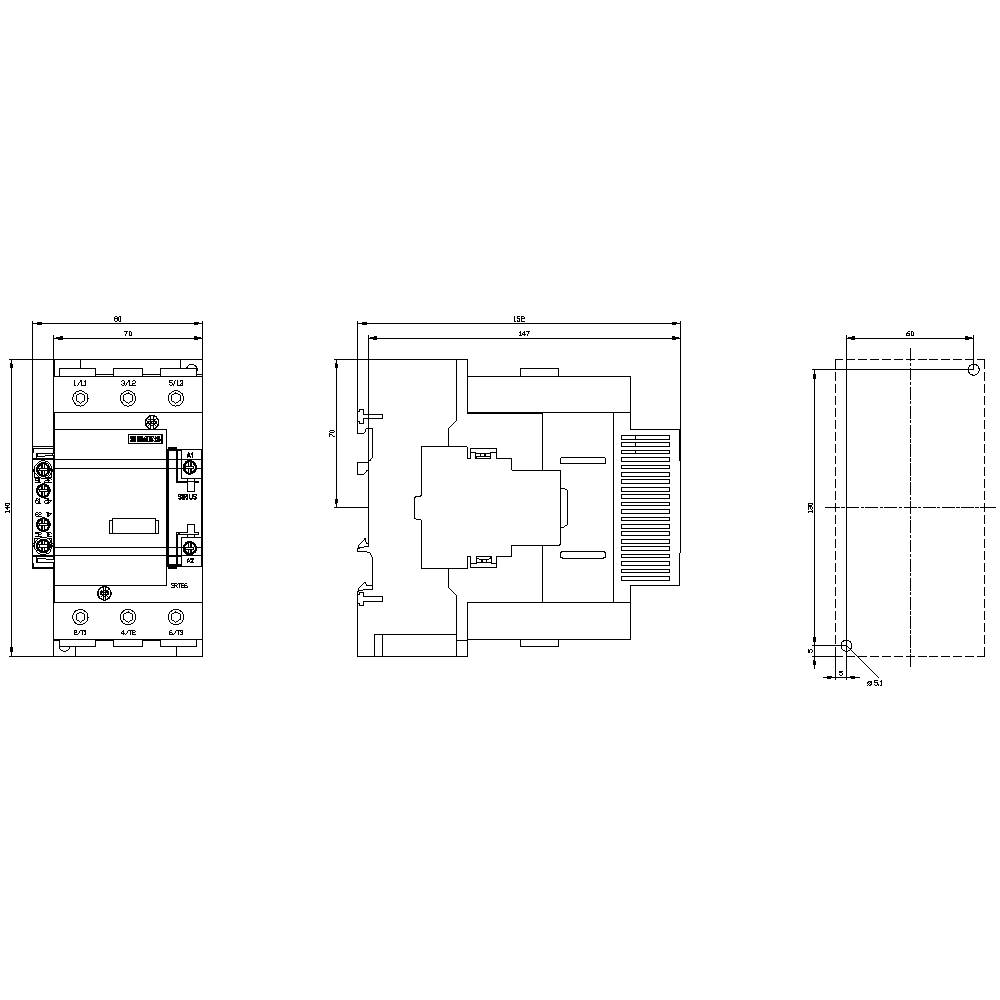

- Wymiary
(S x W x G) 80 x 140 x 152 mm
- Zawartość
1 szt.
- Zgodne z RoHS
Tak
Do pobrania
Karta katalogowa
Karta katalogowa 2862399 Stycznik kondensatorowy Siemens 3RT2645-1AF05 3RT26451AF05, 3 styki, 1 szt.
Opis
Stycznik kondensatorowy, AC-6b 75 kVAr, / 400 V, 3-biegunowy, AC 110 V, 50 Hz, styki pomocnicze: 2 NC, zacisk śrubowy Stycznik kondensatorowy SIRIUS 3RT26 do przełączania obciążeń pojemnościowych, np. baterii kondensatorów lub przetwornic.
Styczniki kondensatorowe 3RT26 są częścią systemu modułowego SIRIUS z doskonale dopasowanymi produktami. Oferują napędy konwencjonalne do pracy AC i DC, jak również napędy elektroniczne do pracy AC/DC. Imponują wysoką wydajnością połączoną z kompaktową konstrukcją i wysoką niezawodnością kontaktu. Można je łączyć z innymi komponentami podajnika ładunku na różne sposoby. Wiele kombinacji urządzeń jest testowanych w fabryce. Zintegrowane przełączniki pomocnicze zmniejszają złożoność konstrukcji. Złącza z przodu umożliwiają łatwe okablowanie. Styczniki kondensatorowe 3RT26 są odporne na warunki klimatyczne i dopuszczone na całym świecie (np. IEC i UL/CSA).
Są dostępne w różnych rozmiarach iw szerokim zakresie mocy w trybie AC i DC z technologią połączeń śrubowych.
Szeroka gama akcesoriów jest taka sama dla wszystkich rozmiarów.
Styczniki kondensatorów 3RT26 zastępują styczniki kondensatorów 3RT16.
Prosty, wydajny, zawsze aktualny – system modułowy SIRIUS.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Styczniki kondensatorowe 3RT26 są częścią systemu modułowego SIRIUS z doskonale dopasowanymi produktami. Oferują napędy konwencjonalne do pracy AC i DC, jak również napędy elektroniczne do pracy AC/DC. Imponują wysoką wydajnością połączoną z kompaktową konstrukcją i wysoką niezawodnością kontaktu. Można je łączyć z innymi komponentami podajnika ładunku na różne sposoby. Wiele kombinacji urządzeń jest testowanych w fabryce. Zintegrowane przełączniki pomocnicze zmniejszają złożoność konstrukcji. Złącza z przodu umożliwiają łatwe okablowanie. Styczniki kondensatorowe 3RT26 są odporne na warunki klimatyczne i dopuszczone na całym świecie (np. IEC i UL/CSA).
Są dostępne w różnych rozmiarach iw szerokim zakresie mocy w trybie AC i DC z technologią połączeń śrubowych.
Szeroka gama akcesoriów jest taka sama dla wszystkich rozmiarów.
Styczniki kondensatorów 3RT26 zastępują styczniki kondensatorów 3RT16.
Prosty, wydajny, zawsze aktualny – system modułowy SIRIUS.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwagi
- Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).
