Siemens 3RW5077-6AB04 3RW50776AB04 Soft-start Moc silnika przy 400 V 315 kW Moc silnika przy 230 V 160 kW 200 V, 480 V N

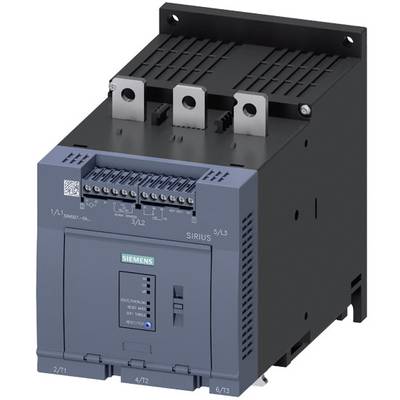

Urządzenie sterownicze Siemens SIRIUS, przedstawiające przemysłowe urządzenie sterujące z mocowaniem i złączami, przeznaczone do kontroli dużych maszyn.

Zdjęcie poglądowe

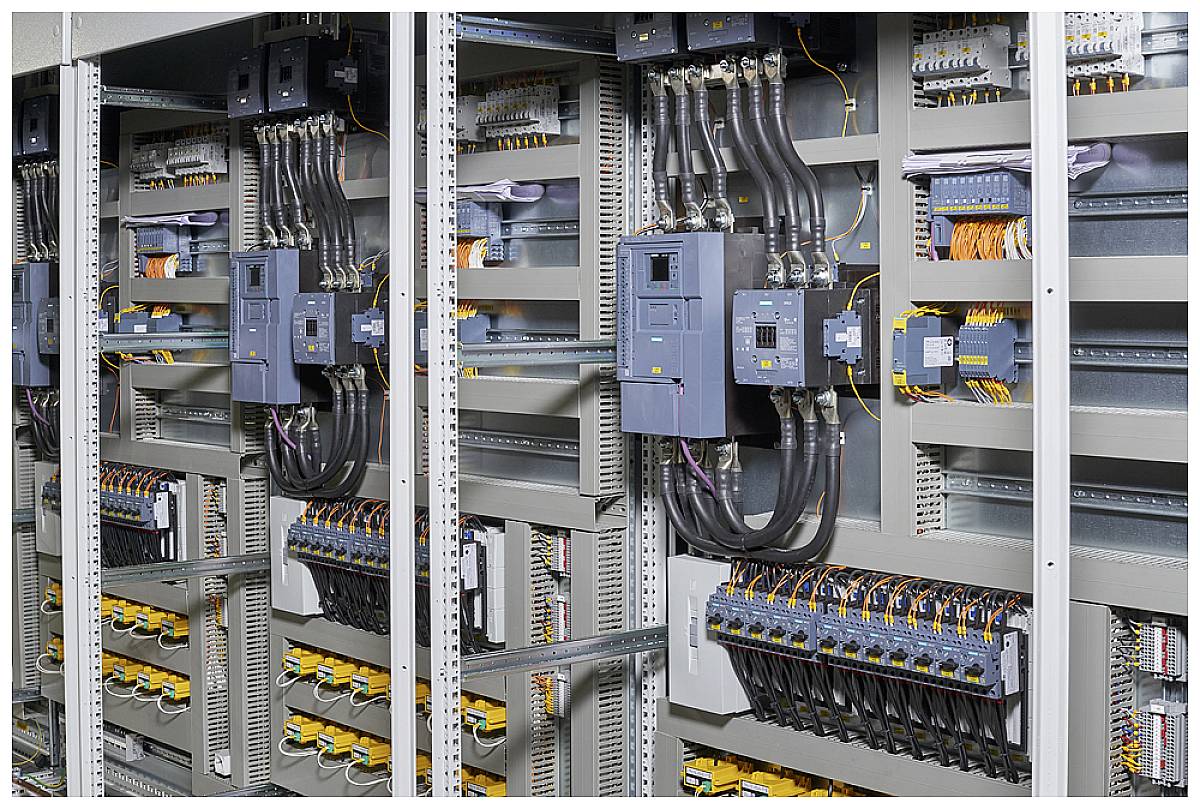

Szafa sterownicza z wieloma elementami elektrycznymi, kablami i listwami przyłączeniowymi. Przedstawia okablowanie i organizację wewnętrzną.

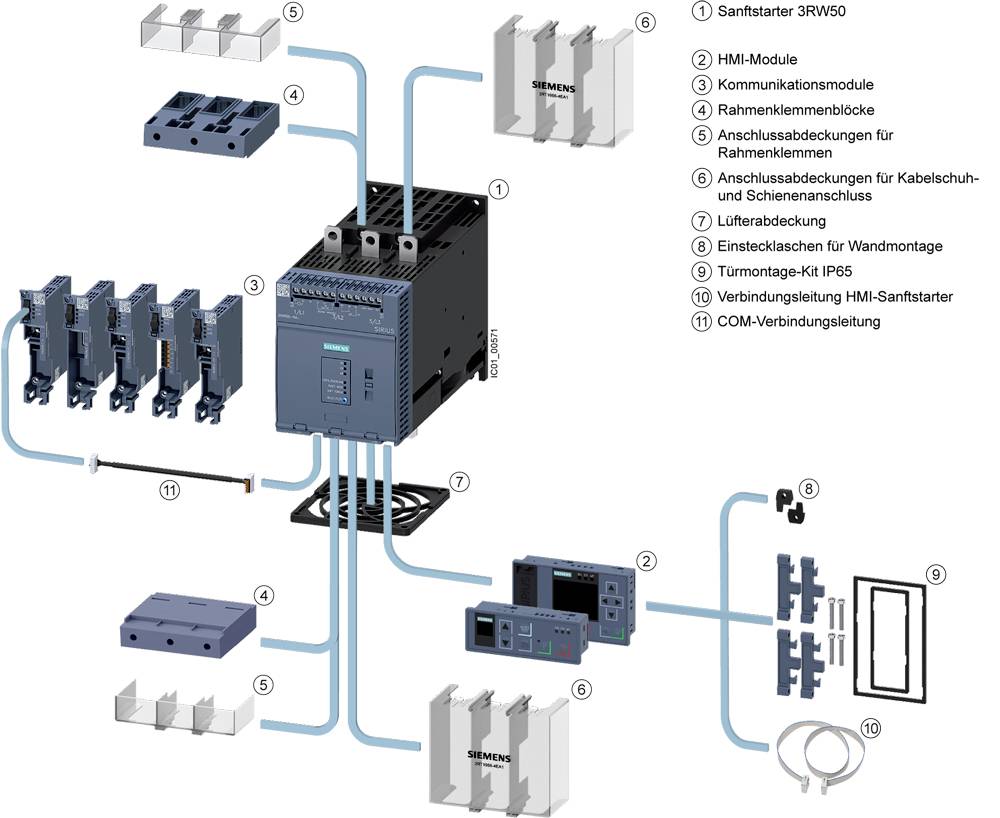

'Diagram softstarteru 3RW50 z modułami i elementami połączeniowymi. Przedstawia moduły HMI, moduły komunikacyjne, pokrywę wentylatora, wprowadzenie kabli i zestawy montażowe.'

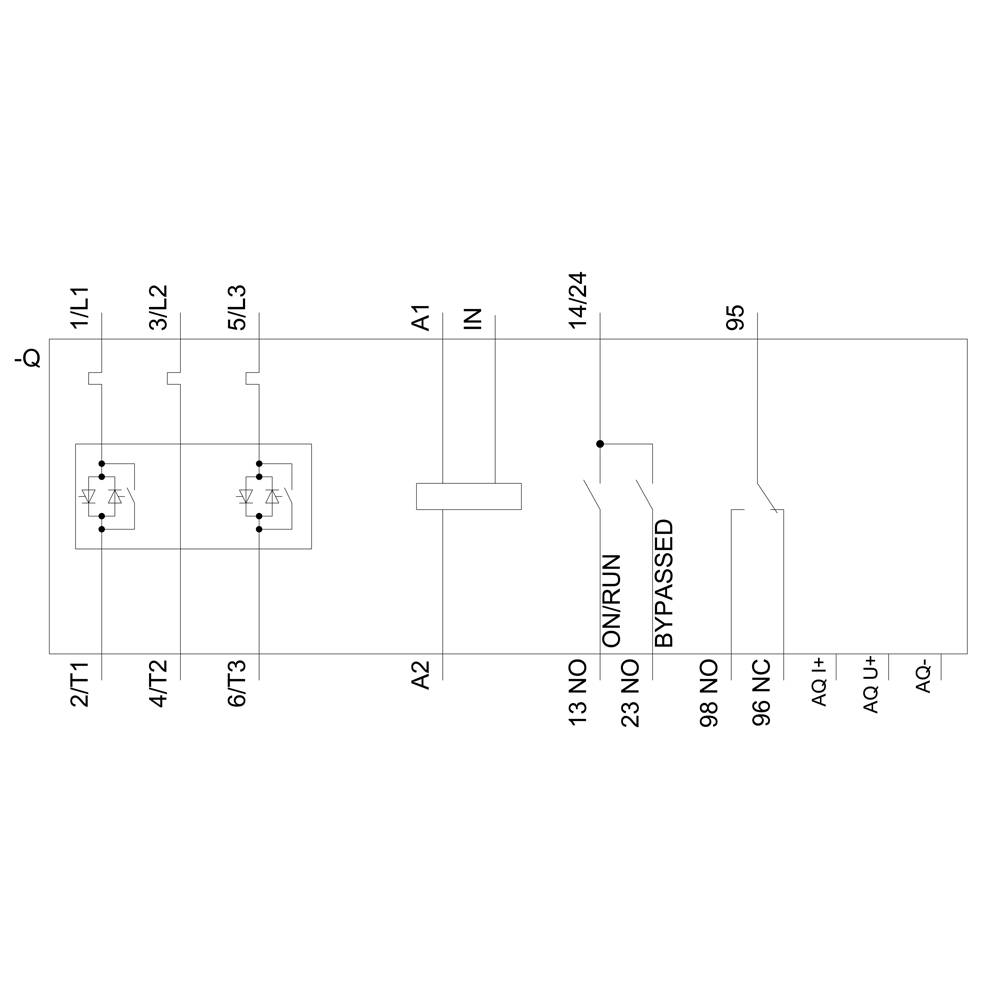

Schemat elektryczny przedstawia okablowanie stycznika silnikowego z oznaczeniami: L1, L2, L3, A1, A2. Zaciski główne, zaciski sterujące oraz pozycje przełącznika.

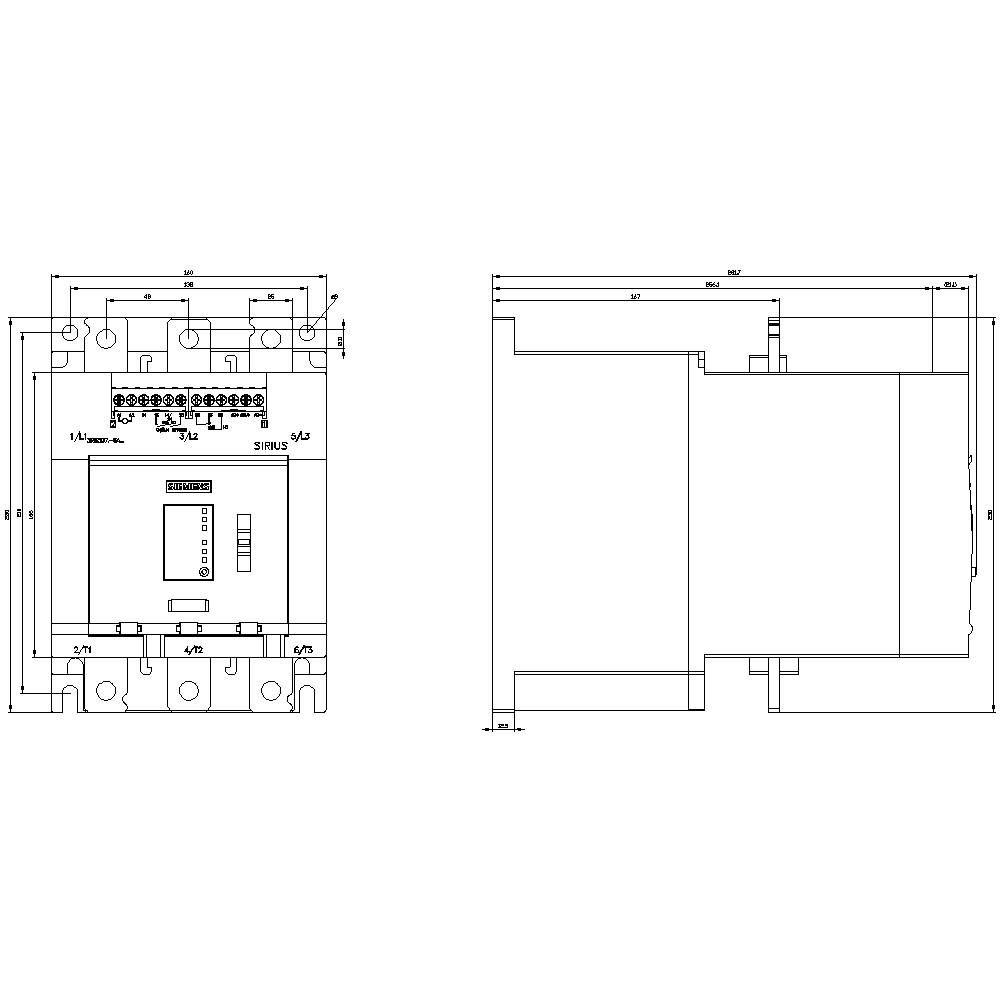

Rysunek techniczny elektrycznego włącznika/przełącznika z widokiem z przodu po lewej stronie i widokiem z boku po prawej stronie, z dokładnymi wymiarami.

1/5

Zdjęcie poglądowe

Karta katalogowa (PDF)

Dostawa w pt. 24.07

Liczba

Sztuki

Suma (14 226,83 zł / Sztuka)

14 226,83 zł

17 499,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 1626,01 zł

Zgłoś wątpliwości prawne

Dane techniczne

Liczba wejść cyfrowych: 1
Konstrukcja zabezpieczenia silnika: elektroniczne, wyzwalające w przypadku termicznego przeciążenia silnika
Rodzaj mocowania: mocowanie śrubowe
Częstotliwość pracy: 50/60 Hz
Napięcie izolacji: 600 V
Rodzaj ochrony: IP00
Konstrukcja wyjść cyfrowych: 2 styki NO / 1 styk przełączny (CO)
Rozmiar softstartu: S12

Rodzaj produktu: Soft-start

Moc silnika przy 230 V: 160 kW

Moc silnika przy 400 V: 315 kW

Napięcie znamionowe: 200 V
480 V

Specyfikacja: Wariant produktu: AC/DC 24 V

Numer katalogowy producenta: 3RW50776AB04

Natężenie znamionowe: 570 A

Natężenie znamionowe - zaokrąglone: 570 A

Model katalogowy producenta: 3RW5077-6AB04

Czas opróżnienia: 20 s

Wymiary: (S x W x G) 160 x 230 x 282 mm

Połączenie komponentów: terminal śrubowy

Szerokość produktu: 160 mm

Wysokość produktu: 230 mm

Głębokość produktu: 282 mm

Maksymalna temperatura: +60 °C

Minimalna temperatura: -25 °C

Warianty(Wszystkie ceny nie zawierają podatku VAT, bez kosztów dostawy)

Natężenie znamionowe - zaokrąglone

Model katalogowy producenta

Moc silnika przy 400 V

Moc silnika przy 230 V

Napięcie znamionowe

Siemens "delete" Soft-start Moc silnika przy 400 V 1.1 kW Moc silnika przy 230 V 0.55 kW 200 V, 400 V Natężenie znamionowe 3 A

Numer produktu2262687

3 A

"delete"

1.1 kW

0.55 kW

200 V400 V

Siemens 3RW3026-1BB14 3RW30261BB14 Soft-start Moc silnika przy 400 V 11 kW Moc silnika przy 230 V 5.5 kW 200 V, 480 V Natężenie znamionowe 25 A

Numer produktu2262688

25 A

3RW3026-1BB14

11 kW

5.5 kW

200 V480 V

Siemens 3RW4028-1BB14 3RW40281BB14 Soft-start Moc silnika przy 400 V 18.5 kW Moc silnika przy 230 V 11 kW 200 V, 480 V Natężenie znamionowe 38 A

Numer produktu2262689

38 A

3RW4028-1BB14

18.5 kW

11 kW

200 V480 V

Siemens 3RW5055-2AB04 3RW50552AB04 Soft-start Moc silnika przy 400 V 75 kW Moc silnika przy 230 V 37 kW 200 V, 480 V Natężenie znamionowe 143 A

Numer produktu2262690

143 A

3RW5055-2AB04

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2AB05 3RW50552AB05 Soft-start Moc silnika przy 400 V 75 kW Moc silnika przy 230 V 37 kW 200 V, 600 V Natężenie znamionowe 143 A

Numer produktu2262691

143 A

3RW5055-2AB05

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2AB14 3RW50552AB14 Soft-start Moc silnika przy 400 V 75 kW Moc silnika przy 230 V 37 kW 200 V, 480 V Natężenie znamionowe 143 A

Numer produktu2262692

143 A

3RW5055-2AB14

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2AB15 3RW50552AB15 Soft-start Moc silnika przy 400 V 75 kW Moc silnika przy 230 V 37 kW 200 V, 600 V Natężenie znamionowe 143 A

Numer produktu2262693

143 A

3RW5055-2AB15

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2TB04 3RW50552TB04 Soft-start Moc silnika przy 400 V 75 kW Moc silnika przy 230 V 37 kW 200 V, 480 V Natężenie znamionowe 143 A

Numer produktu2262694

143 A

3RW5055-2TB04

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2TB05 3RW50552TB05 Soft-start Moc silnika przy 400 V 75 kW Moc silnika przy 230 V 37 kW 200 V, 600 V Natężenie znamionowe 143 A

Numer produktu2262695

143 A

3RW5055-2TB05

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2TB14 3RW50552TB14 Soft-start Moc silnika przy 400 V 75 kW Moc silnika przy 230 V 37 kW 200 V, 480 V Natężenie znamionowe 143 A

Numer produktu2262696

143 A

3RW5055-2TB14

75 kW

37 kW

200 V480 V

Do pobrania

Karta katalogowa

Karta katalogowa 2864266 Siemens 3RW5077-6AB04 3RW50776AB04 Soft-start Moc silnika przy 400 V 315 kW Moc silnika przy 230 V 160 kW 200 V, 480 V N

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2864266 Siemens 3RW5077-6AB04 3RW50776AB04 Soft-start Moc silnika przy 400 V 315 kW Moc silnika przy 230 V 160 kW 200 V, 480 V N

Opis

Softstart SIRIUS 200-480 V 570 A, AC/DC 24 V Zaciski śrubowe Wyjście analogowe Softstart SIRIUS 3RW50 Basic Performance do prostych zastosowań w celu płynnego uruchamiania i zatrzymywania trójfazowych silników asynchronicznych.
bezstopniowy rozruch, redukcja skoków prądowych, unikanie wahań napięcia sieciowego podczas rozruchu, odciążenie sieci zasilającej, zmniejszenie obciążenia mechanicznego napędu, znaczna oszczędność miejsca i okablowania w porównaniu z rozrusznikami gwiazda-trójkąt i przetwornicami częstotliwości, bezobsługowe przełączanie i wyjątkowo łatwa obsługa. Zintegrowany by-pass zapewnia bardzo zwartą konstrukcję, oszczędza energię i zapewnia mniejsze nagrzewanie szafy sterowniczej. Inteligentne funkcje monitorowania chronią softstarter przed przegrzaniem, a silnik przed przeciążeniem. Ponadto można ograniczyć prąd podczas uruchamiania do regulowanej wartości maksymalnej. Innowacyjna funkcja Soft-Torque zapewnia łagodne uruchamianie silnika. Zintegrowany zdalny reset umożliwia szybkie i łatwe zdalne naprawianie usterek. Dopuszczenia na całym świecie (np. IEC i UL/CSA) również dla zastosowań potencjalnie wybuchowych (ATEX lub IEC Ex).
Softstartery Basic Performance 3RW50 są dostępne dla sieci do 600 V w zakresie mocy do 315 kW z napięciem sterowania 24 V lub 110-250 V i konsekwentnie z zaciskami śrubowymi i sprężynowymi. Dostępne są różne warianty urządzeń do wyjścia analogowego i termistorowego zabezpieczenia silnika.
Opcjonalne moduły komunikacyjne umożliwiają połączenie poprzez PROFINET, PROFIBUS i Modbus TCP. Dostępne są różne moduły HMI do montażu w drzwiach szafy sterowniczej.
Softstartery 3RW50 zastępują sprawdzoną serię 3RW40 (rozmiary od S6 do S12).
Softstart SIRIUS 3RW5 — tak elastyczny, jak Twoje zadanie.
