Siemens 3RW5077-6TB05 3RW50776TB05 Soft-start Moc silnika przy 400 V 315 kW Moc silnika przy 230 V 160 kW 200 V, 600 V N

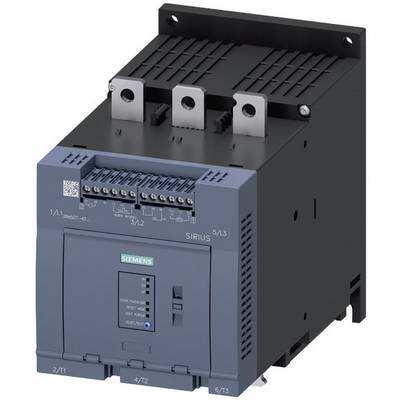

Niebieski przemysłowy przełącznik Siemens z wieloma złączami, przeznaczony do zastosowań w sterowaniu elektrycznym.

Zdjęcie poglądowe

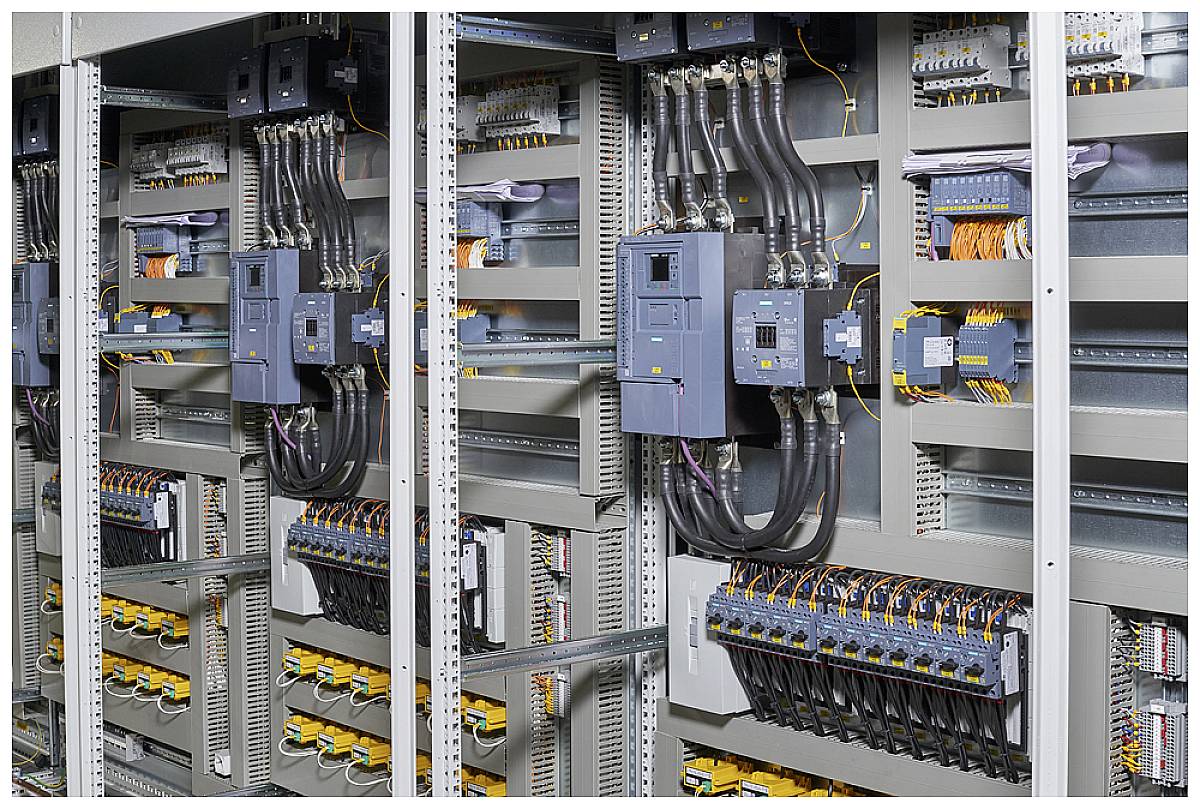

Kilka otwartych szaf sterowniczych w pomieszczeniu serwerowym ukazuje połączone przewodami komponenty elektroniczne i bezpieczniki.

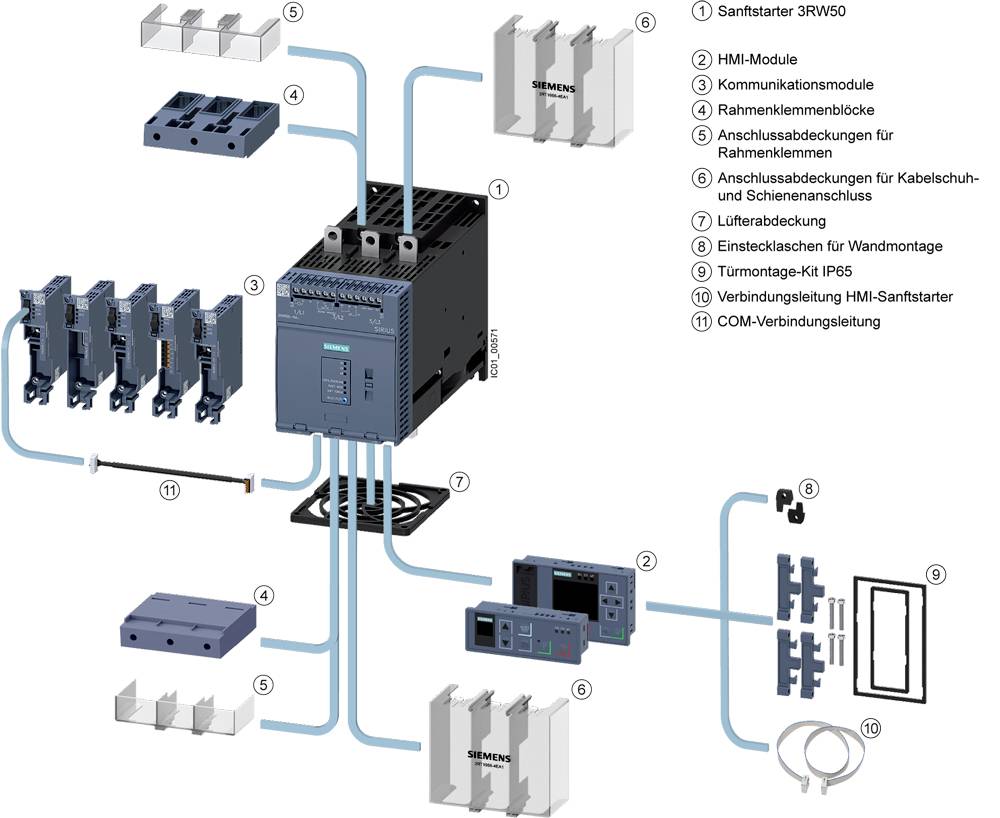

Diagram przedstawia okablowanie i komponenty rozrusznika łagodnego Siemens 3RV50, w tym moduły HMI, moduły komunikacyjne oraz pokrywy przyłączeniowe.

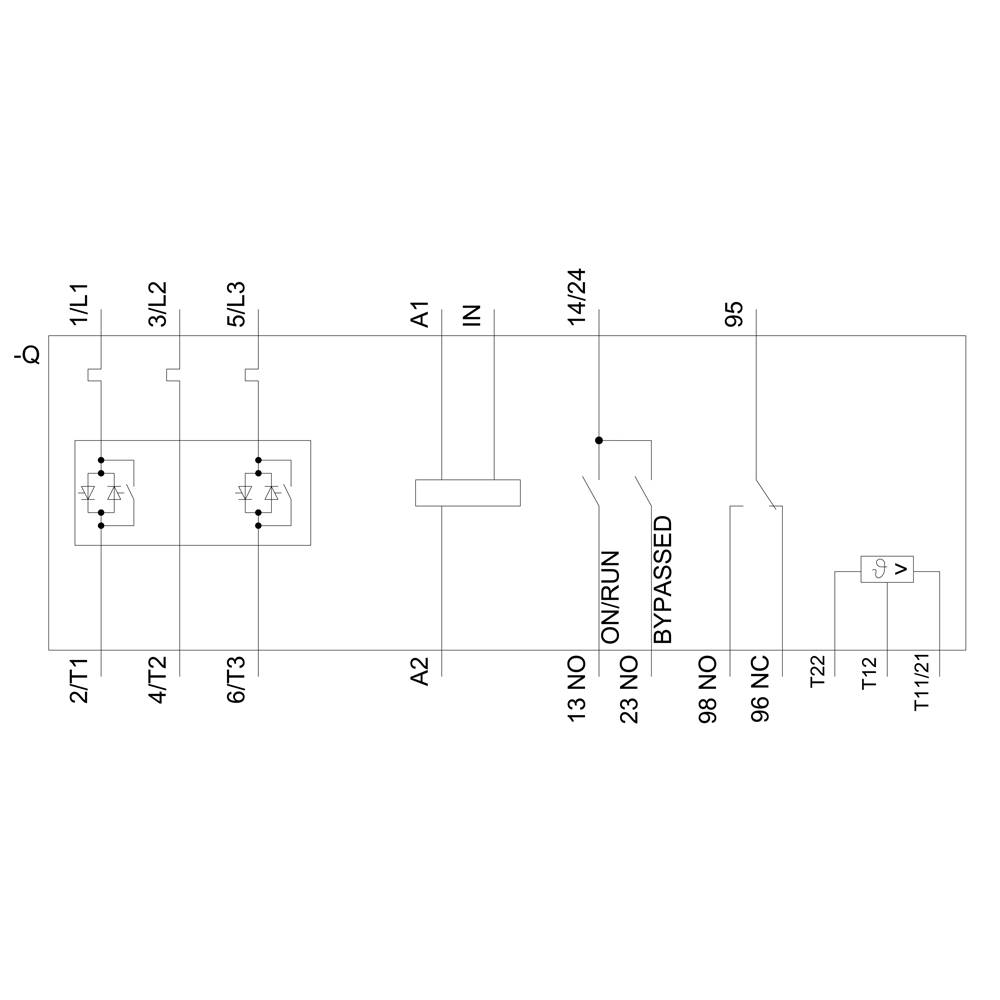

Schemat elektrycznego systemu styków. Po lewej górze wejścia L1, L2, L3, po prawej przyłącza cewki A1, A2. Styki 13, 14.

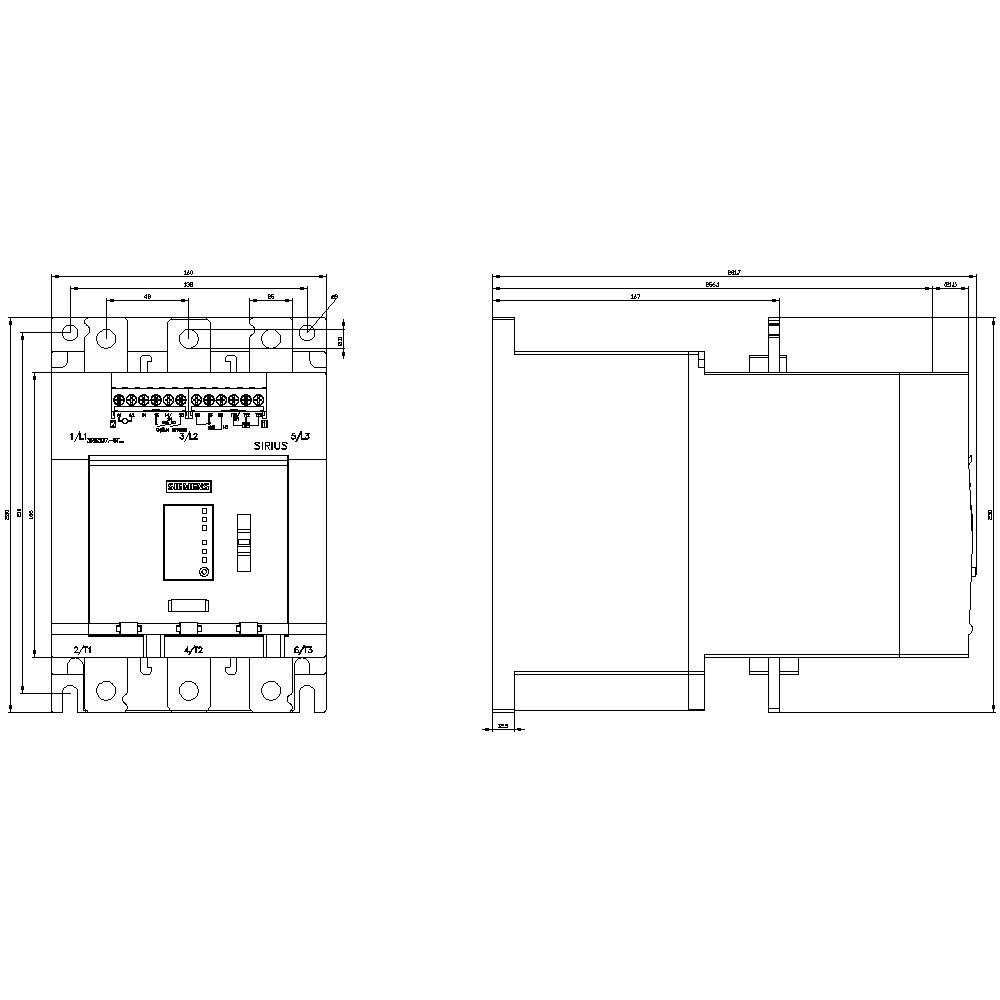

Rysunek techniczny elektrycznego urządzenia rozdzielczego z widokiem z przodu i boku, przedstawiający szczegółowe wymiary i przyłącza.

1/5

Zdjęcie poglądowe

Karta katalogowa (PDF)

Dostawa w pt. 24.07

Liczba

Sztuki

Suma (15 690,24 zł / Sztuka)

15 690,24 zł

19 299,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 1626,01 zł

Zgłoś wątpliwości prawne

Dane techniczne

Liczba wejść cyfrowych: 1
Konstrukcja zabezpieczenia silnika: elektroniczne, wyzwalające w przypadku termicznego przeciążenia silnika
Rodzaj mocowania: mocowanie śrubowe
Częstotliwość pracy: 50/60 Hz
Napięcie izolacji: 600 V
Rodzaj ochrony: IP00
Konstrukcja wyjść cyfrowych: 2 styki NO / 1 styk przełączny (CO)
Rozmiar softstartu: S12

Rodzaj produktu: Soft-start

Moc silnika przy 230 V: 160 kW

Moc silnika przy 400 V: 315 kW

Napięcie znamionowe: 200 V
600 V

Specyfikacja: Wariant produktu: AC/DC 24 V

Numer katalogowy producenta: 3RW50776TB05

Natężenie znamionowe: 570 A

Natężenie znamionowe - zaokrąglone: 570 A

Model katalogowy producenta: 3RW5077-6TB05

Czas opróżnienia: 20 s

Wymiary: (S x W x G) 160 x 230 x 282 mm

Połączenie komponentów: terminal śrubowy

Szerokość produktu: 160 mm

Wysokość produktu: 230 mm

Głębokość produktu: 282 mm

Maksymalna temperatura: +60 °C

Minimalna temperatura: -25 °C

Warianty(Wszystkie ceny nie zawierają podatku VAT, bez kosztów dostawy)

Natężenie znamionowe - zaokrąglone

Model katalogowy producenta

Moc silnika przy 400 V

Moc silnika przy 230 V

Napięcie znamionowe

Siemens "delete" Soft-start Moc silnika przy 400 V 1.1 kW Moc silnika przy 230 V 0.55 kW 200 V, 400 V Natężenie znamionowe 3 A

Numer produktu2262687

3 A

"delete"

1.1 kW

0.55 kW

200 V400 V

Siemens 3RW3026-1BB14 3RW30261BB14 Soft-start Moc silnika przy 400 V 11 kW Moc silnika przy 230 V 5.5 kW 200 V, 480 V Natężenie znamionowe 25 A

Numer produktu2262688

25 A

3RW3026-1BB14

11 kW

5.5 kW

200 V480 V

Siemens 3RW4028-1BB14 3RW40281BB14 Soft-start Moc silnika przy 400 V 18.5 kW Moc silnika przy 230 V 11 kW 200 V, 480 V Natężenie znamionowe 38 A

Numer produktu2262689

38 A

3RW4028-1BB14

18.5 kW

11 kW

200 V480 V

Siemens 3RW5055-2AB04 3RW50552AB04 Soft-start Moc silnika przy 400 V 75 kW Moc silnika przy 230 V 37 kW 200 V, 480 V Natężenie znamionowe 143 A

Numer produktu2262690

143 A

3RW5055-2AB04

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2AB05 3RW50552AB05 Soft-start Moc silnika przy 400 V 75 kW Moc silnika przy 230 V 37 kW 200 V, 600 V Natężenie znamionowe 143 A

Numer produktu2262691

143 A

3RW5055-2AB05

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2AB14 3RW50552AB14 Soft-start Moc silnika przy 400 V 75 kW Moc silnika przy 230 V 37 kW 200 V, 480 V Natężenie znamionowe 143 A

Numer produktu2262692

143 A

3RW5055-2AB14

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2AB15 3RW50552AB15 Soft-start Moc silnika przy 400 V 75 kW Moc silnika przy 230 V 37 kW 200 V, 600 V Natężenie znamionowe 143 A

Numer produktu2262693

143 A

3RW5055-2AB15

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2TB04 3RW50552TB04 Soft-start Moc silnika przy 400 V 75 kW Moc silnika przy 230 V 37 kW 200 V, 480 V Natężenie znamionowe 143 A

Numer produktu2262694

143 A

3RW5055-2TB04

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2TB05 3RW50552TB05 Soft-start Moc silnika przy 400 V 75 kW Moc silnika przy 230 V 37 kW 200 V, 600 V Natężenie znamionowe 143 A

Numer produktu2262695

143 A

3RW5055-2TB05

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2TB14 3RW50552TB14 Soft-start Moc silnika przy 400 V 75 kW Moc silnika przy 230 V 37 kW 200 V, 480 V Natężenie znamionowe 143 A

Numer produktu2262696

143 A

3RW5055-2TB14

75 kW

37 kW

200 V480 V

Do pobrania

Karta katalogowa

Karta katalogowa 2864271 Siemens 3RW5077-6TB05 3RW50776TB05 Soft-start Moc silnika przy 400 V 315 kW Moc silnika przy 230 V 160 kW 200 V, 600 V N

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2864271 Siemens 3RW5077-6TB05 3RW50776TB05 Soft-start Moc silnika przy 400 V 315 kW Moc silnika przy 230 V 160 kW 200 V, 600 V N

Opis

Softstart SIRIUS 200-600 V 570 A, zaciski śrubowe AC/DC 24 V Wejście termistora Softstart SIRIUS 3RW50 Basic Performance do prostych zastosowań w celu płynnego uruchamiania i zatrzymywania trójfazowych silników asynchronicznych.
bezstopniowy rozruch, redukcja skoków prądowych, unikanie wahań napięcia sieciowego podczas rozruchu, odciążenie sieci zasilającej, zmniejszenie obciążenia mechanicznego napędu, znaczna oszczędność miejsca i okablowania w porównaniu z rozrusznikami gwiazda-trójkąt i przetwornicami częstotliwości, bezobsługowe przełączanie i wyjątkowo łatwa obsługa. Zintegrowany by-pass zapewnia bardzo zwartą konstrukcję, oszczędza energię i zapewnia mniejsze nagrzewanie szafy sterowniczej. Inteligentne funkcje monitorowania chronią softstarter przed przegrzaniem, a silnik przed przeciążeniem. Ponadto można ograniczyć prąd podczas uruchamiania do regulowanej wartości maksymalnej. Innowacyjna funkcja Soft-Torque zapewnia łagodne uruchamianie silnika. Zintegrowany zdalny reset umożliwia szybkie i łatwe zdalne naprawianie usterek. Dopuszczenia na całym świecie (np. IEC i UL/CSA) również dla zastosowań potencjalnie wybuchowych (ATEX lub IEC Ex).
Softstartery Basic Performance 3RW50 są dostępne dla sieci do 600 V w zakresie mocy do 315 kW z napięciem sterowania 24 V lub 110-250 V i konsekwentnie z zaciskami śrubowymi i sprężynowymi. Dostępne są różne warianty urządzeń do wyjścia analogowego i termistorowego zabezpieczenia silnika.
Opcjonalne moduły komunikacyjne umożliwiają połączenie poprzez PROFINET, PROFIBUS i Modbus TCP. Dostępne są różne moduły HMI do montażu w drzwiach szafy sterowniczej.
Softstartery 3RW50 zastępują sprawdzoną serię 3RW40 (rozmiary od S6 do S12).
Softstart SIRIUS 3RW5 — tak elastyczny, jak Twoje zadanie.
