Siemens 3RW5536-6HF04 3RW55366HF04 Soft-start Moc silnika przy 400 V 90 kW Moc silnika przy 230 V 45 kW 200 V, 480 V Nat

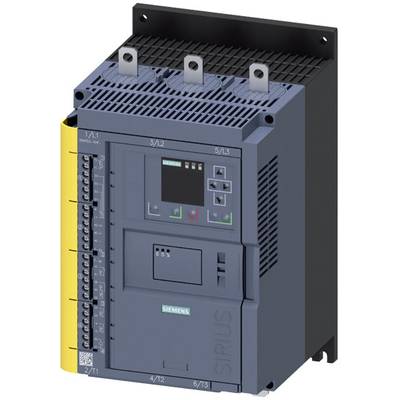

Urządzenie elektryczne firmy Siemens, typowo przeznaczone do zastosowań przemysłowych. Posiada kilka zacisków przyłączeniowych oraz wyświetlacz.

Zdjęcie poglądowe

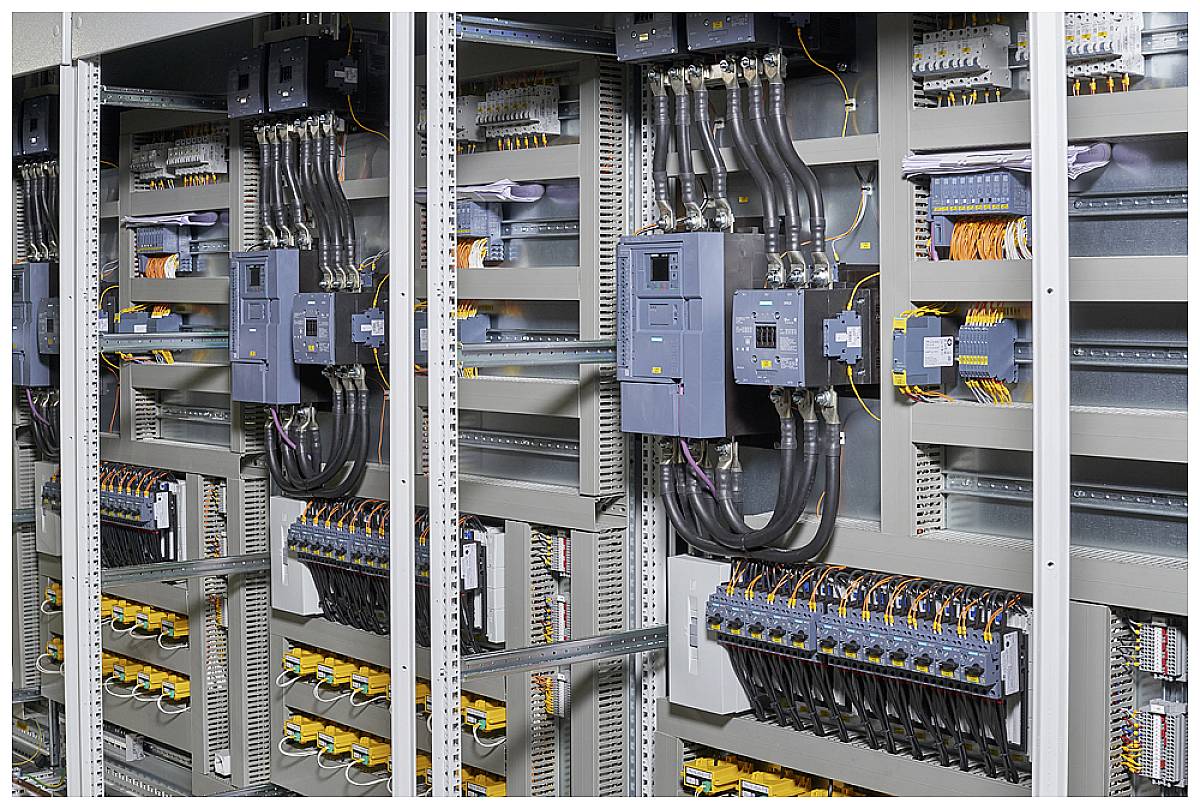

Kilka otwartych rozdzielni elektrycznych z przewodami i elementami technicznymi prezentuje złożoną przemysłową instalację elektryczną w pomieszczeniu technicznym.

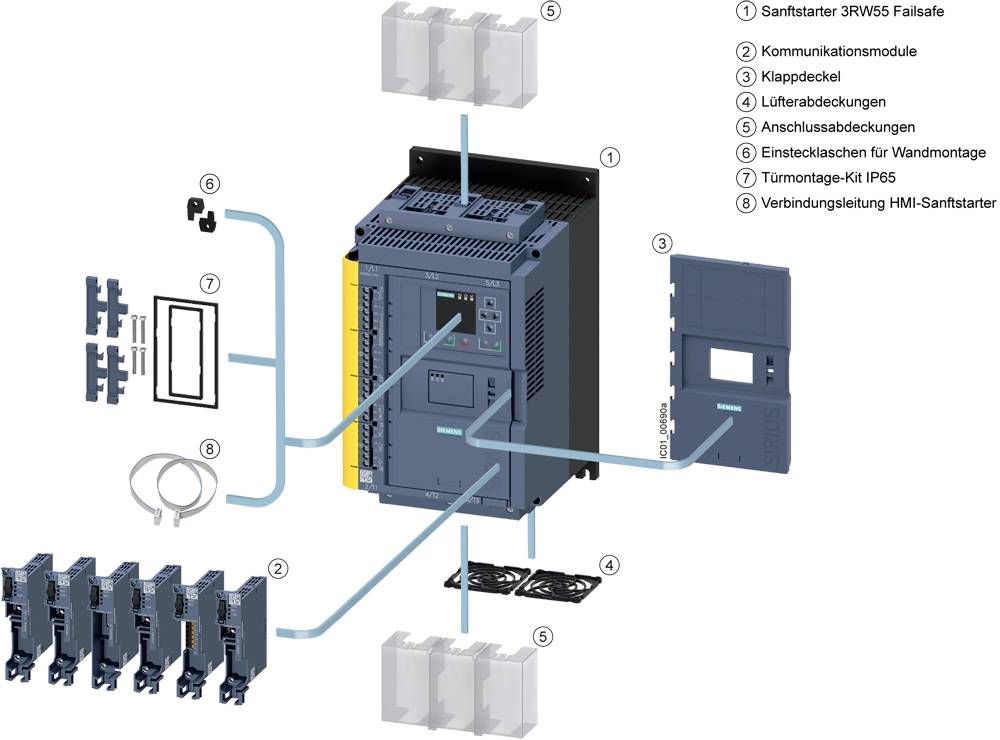

Rysunek rozstrzelony szafy sterowniczej z opisanymi komponentami. Głównym elementem jest softstart z modułami komunikacyjnymi oraz różnymi pokrywami i zaczepami montażowymi.

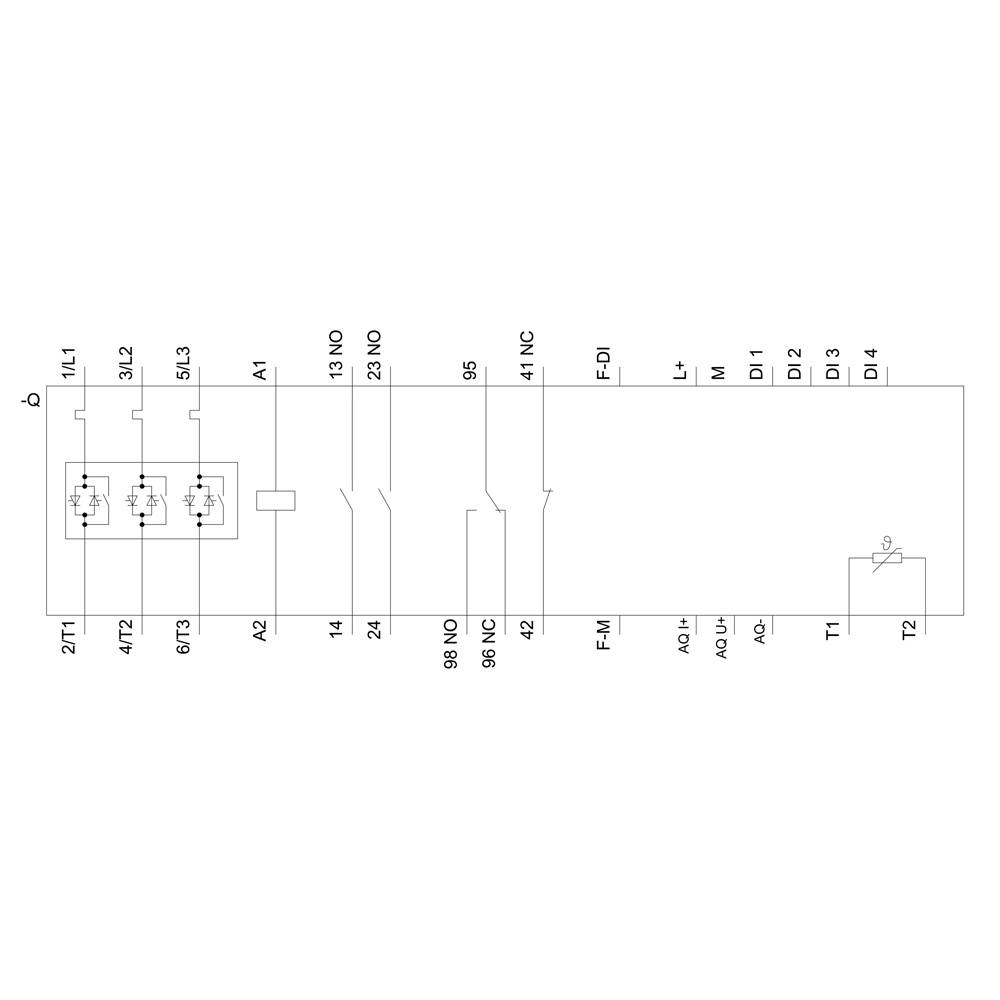

Schemat elektrycznego obwodu z przekaźnikiem, bezpiecznikami i zaciskami przyłączeniowymi. Główne komponenty są opisane, przedstawiające połączenia.

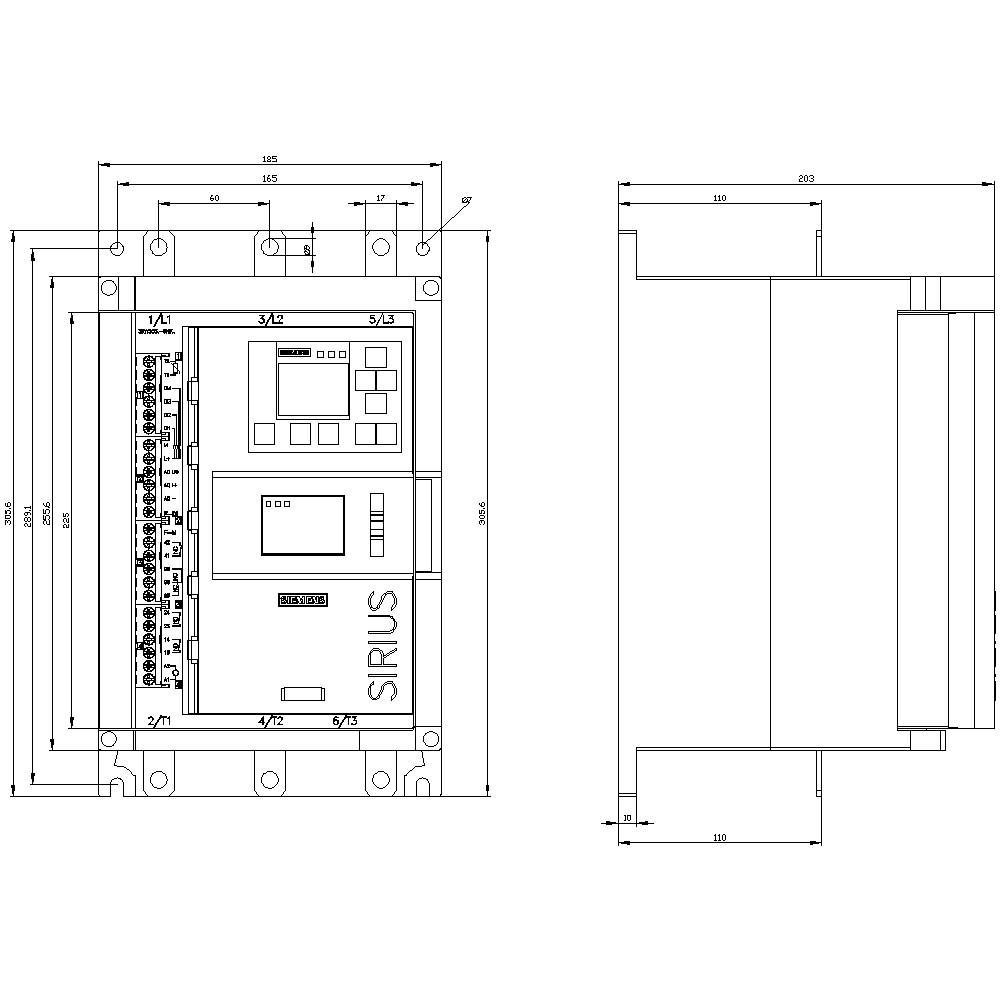

Rysunek techniczny szafy sterowniczej. Przedstawia widok z przodu i z boku z szczegółowymi wymiarami i rozmieszczeniem podzespołów.

1/5

Zdjęcie poglądowe

Karta katalogowa (PDF)

Dostawa w wt. 21.07

Liczba

Sztuki

Suma (19 430,08 zł / Sztuka)

19 430,08 zł

23 899,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 1626,01 zł

Zgłoś wątpliwości prawne

Dane techniczne

Liczba wejść cyfrowych: 4
Konstrukcja zabezpieczenia silnika: elektroniczne, wyzwalające w przypadku termicznego przeciążenia silnika
Rodzaj mocowania: mocowanie śrubowe
Częstotliwość pracy: 50/60 Hz
Napięcie izolacji: 480 V
Rodzaj ochrony: IP00
Napięcie udarowe wytrzymywane: 6 kV
Konstrukcja wyjść cyfrowych: 2 zamykacze (NO) / 1 otwieracz (NC) / 1 zmieniacz (CO)

Rodzaj produktu: Soft-start

Moc silnika przy 230 V: 45 kW

Moc silnika przy 400 V: 90 kW

Napięcie znamionowe: 200 V
480 V

Specyfikacja: Wariant produktu: AC/DC 24 V

Numer katalogowy producenta: 3RW55366HF04

Natężenie znamionowe: 171 A

Natężenie znamionowe - zaokrąglone: 171 A

Model katalogowy producenta: 3RW5536-6HF04

Czas opróżnienia: 360 s

Wymiary: (S x W x G) 185 x 306 x 203 mm

Połączenie komponentów: terminal śrubowy

Szerokość produktu: 185 mm

Wysokość produktu: 306 mm

Głębokość produktu: 203 mm

Maksymalna temperatura: +60 °C

Minimalna temperatura: -25 °C

Warianty(Wszystkie ceny nie zawierają podatku VAT, bez kosztów dostawy)

Natężenie znamionowe - zaokrąglone

Model katalogowy producenta

Moc silnika przy 400 V

Moc silnika przy 230 V

Napięcie znamionowe

Siemens "delete" Soft-start Moc silnika przy 400 V 1.1 kW Moc silnika przy 230 V 0.55 kW 200 V, 400 V Natężenie znamionowe 3 A

Numer produktu2262687

3 A

"delete"

1.1 kW

0.55 kW

200 V400 V

Siemens 3RW3026-1BB14 3RW30261BB14 Soft-start Moc silnika przy 400 V 11 kW Moc silnika przy 230 V 5.5 kW 200 V, 480 V Natężenie znamionowe 25 A

Numer produktu2262688

25 A

3RW3026-1BB14

11 kW

5.5 kW

200 V480 V

Siemens 3RW4028-1BB14 3RW40281BB14 Soft-start Moc silnika przy 400 V 18.5 kW Moc silnika przy 230 V 11 kW 200 V, 480 V Natężenie znamionowe 38 A

Numer produktu2262689

38 A

3RW4028-1BB14

18.5 kW

11 kW

200 V480 V

Siemens 3RW5055-2AB04 3RW50552AB04 Soft-start Moc silnika przy 400 V 75 kW Moc silnika przy 230 V 37 kW 200 V, 480 V Natężenie znamionowe 143 A

Numer produktu2262690

143 A

3RW5055-2AB04

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2AB05 3RW50552AB05 Soft-start Moc silnika przy 400 V 75 kW Moc silnika przy 230 V 37 kW 200 V, 600 V Natężenie znamionowe 143 A

Numer produktu2262691

143 A

3RW5055-2AB05

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2AB14 3RW50552AB14 Soft-start Moc silnika przy 400 V 75 kW Moc silnika przy 230 V 37 kW 200 V, 480 V Natężenie znamionowe 143 A

Numer produktu2262692

143 A

3RW5055-2AB14

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2AB15 3RW50552AB15 Soft-start Moc silnika przy 400 V 75 kW Moc silnika przy 230 V 37 kW 200 V, 600 V Natężenie znamionowe 143 A

Numer produktu2262693

143 A

3RW5055-2AB15

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2TB04 3RW50552TB04 Soft-start Moc silnika przy 400 V 75 kW Moc silnika przy 230 V 37 kW 200 V, 480 V Natężenie znamionowe 143 A

Numer produktu2262694

143 A

3RW5055-2TB04

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2TB05 3RW50552TB05 Soft-start Moc silnika przy 400 V 75 kW Moc silnika przy 230 V 37 kW 200 V, 600 V Natężenie znamionowe 143 A

Numer produktu2262695

143 A

3RW5055-2TB05

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2TB14 3RW50552TB14 Soft-start Moc silnika przy 400 V 75 kW Moc silnika przy 230 V 37 kW 200 V, 480 V Natężenie znamionowe 143 A

Numer produktu2262696

143 A

3RW5055-2TB14

75 kW

37 kW

200 V480 V

Do pobrania

Karta katalogowa

Karta katalogowa 2864679 Siemens 3RW5536-6HF04 3RW55366HF04 Soft-start Moc silnika przy 400 V 90 kW Moc silnika przy 230 V 45 kW 200 V, 480 V Nat

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2864679 Siemens 3RW5536-6HF04 3RW55366HF04 Soft-start Moc silnika przy 400 V 90 kW Moc silnika przy 230 V 45 kW 200 V, 480 V Nat

Opis

SIRIUS softstarter 200-480 V 171 A, AC/DC 24 V zaciski śrubowe Failsafe Softstarter Failsafe SIRIUS 3RW55 High Performance dla wymagających aplikacji bezpieczeństwa do płynnego uruchamiania i zatrzymywania trójfazowych silników asynchronicznych.
Bezstopniowy rozruch, redukcja szczytów prądowych, unikanie wahań napięcia sieciowego podczas rozruchu, odciążenie sieci zasilającej, zmniejszenie obciążenia mechanicznego napędu, znaczna oszczędność miejsca i okablowania w porównaniu z rozrusznikami gwiazda-trójkąt i przetwornicami częstotliwości, bezobsługowe przełączanie i wyjątkowo łatwa obsługa. Zintegrowany by-pass zapewnia bardzo zwartą konstrukcję, oszczędza energię i zapewnia mniejsze nagrzewanie szafy sterowniczej. Inteligentne funkcje monitorowania chronią softstarter przed przegrzaniem, a silnik przed przeciążeniem. Ponadto można ograniczyć prąd podczas uruchamiania do regulowanej wartości maksymalnej. Dzięki sterowaniu 3-fazowemu nadaje się szczególnie do silników o dużej mocy. Innowacyjna regulacja momentu obrotowego zapewnia optymalny rozruch silnika. Szybkie i łatwe uruchomienie dzięki automatycznej parametryzacji lub asystentowi aplikacji. Perspektywiczne planowanie konserwacji dzięki monitorowaniu stanu. Zdejmowany interfejs HMI z kolorowym wyświetlaczem zapewniającym czytelne wartości pomiarowe i wskazania diagnostyczne. Dopuszczenia na całym świecie (np. IEC i UL/CSA) również dla zastosowań potencjalnie wybuchowych (ATEX lub IEC Ex).
Bezawaryjne, wysokowydajne softstarty 3RW55 są dostępne dla systemów zasilania do 600 V w zakresie mocy do 315 kW z napięciem sterowania 24 V lub 110-250 V i konsekwentnie z zaciskami śrubowymi i sprężynowymi. Wyjście analogowe i termistorowe zabezpieczenie silnika są integralną częścią wysokowydajnego softstartera.
Opcjonalne wtykowe moduły komunikacyjne umożliwiają połączenie przez PROFINET, PROFIBUS i Modbus TCP. Wbudowany moduł HMI można również zamontować w drzwiach szafy sterowniczej.
Softstart SIRIUS 3RW5 — tak elastyczny, jak Twoje zadanie.
