Name: Siemens 7KM4220-1BA01-1EA0
Brand: Siemens
SKU: 3190137

Dane techniczne

Funkcje pomiarowe: Energia czynna

Minimalny zakres pomiaru: 45 Hz

Model katalogowy producenta: 7KM4220-1BA01-1EA0

Maksymalny zakres pomiarowy: 690 V

Technologia wyświetlacza: LCD; graficzny

Szerokość montażowa: 96 mm

Wysokość montażowa: 96 mm

Napięcie robocze: 48 V/DC

Wymiary: (S x W) 96 mm x 96 mm

Specyfikacja urządzenia: kolorowy wyświetlacz

Szerokość produktu: 96 mm

Wysokość produktu: 96 mm

Interfejs komponentów: zacisk śrubowy

: 96

: 96 mm

: 56 mm

: 2

: 2

UKCA: nie dotyczy

Do pobrania

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3190137 Siemens 7KM4220-1BA01-1EA0

Opis

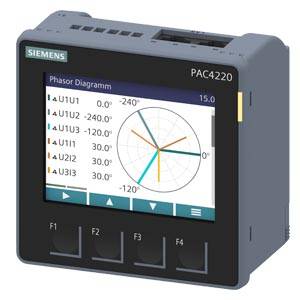

SENTRON PAC4220, urządzenie do pomiaru i monitorowania mocy z kolorowym graficznym wyświetlaczem TFT PMD-III zgodnie z IEC61557-12 klasa energii czynnej 0.2 (klasa 0.2S zgodnie z IEC62053-22) 96x96 mm, 3-fazowe, 45 - 65 Hz UE nominalna: 690 /400 V IE Nominalnie: x/1A lub x/5A Zasilanie niskonapięciowe DC 24 do 48 V +-25% złącze śrubowe Urządzenie do montażu panelowego do pomiaru wielkości elektrycznych pozornej / energii czynnej / biernej / cos phi / THDu / THDi / harmoniczne parzyste i nieparzyste na fazę do 64. Urządzenie pomiarowe do pomiaru jakości energii SENTRON 7KM PAC4200 do precyzyjnego rejestrowania wszystkich ważnych elektrycznych zmiennych pomiarowych w systemach dystrybucji energii w celu oceny stanów systemów i jakości energii w przemyśle procesowym i produkcyjnym, ale także w infrastrukturze krytycznej, takiej jak szpitale i centra danych.
Urządzenie pomiarowe do analizy sieci 7KM PAC4200 precyzyjnie, powtarzalnie i niezawodnie rejestruje wszystkie ważne parametry elektryczne zasilania, wyjść elektrycznych lub poszczególnych odbiorców. Dostarcza nie tylko wyczerpujących informacji na temat instalacji elektrycznej i dystrybucji energii, ale także ważnych wartości pomiarowych do oceny stanu systemu i jakości sieci. W celu dalszego przetwarzania danych pomiarowych urządzenia można łatwo zintegrować z nadrzędnymi systemami automatyki i zarządzania energią za pośrednictwem Modbus TCP, PROFINET, PROFIBUS i Modbus RTU dzięki ich różnorodnym opcjom komunikacji. Dodatkowe moduły można wykorzystać do realizacji dodatkowych wejść i wyjść cyfrowych, wejść analogowych, bezpośredniego pomiaru przewodu N, pomiaru prądu różnicowego lub funkcjonalności bramki RS485.
Urządzenia pomiarowe 7KM PAC są dostępne w różnych wersjach, aby dopasować się do zakresu Twoich wymagań.
SENTRON PAC - specjaliści w pozyskiwaniu danych.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
