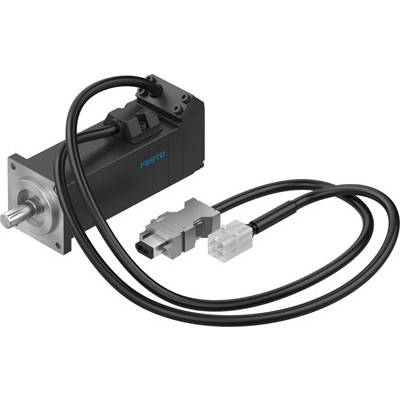

Silnik serwo FESTO EMMB-AS-40-01-S30MB 8097168, 1.3 A
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
Liczba
Suma (3552,03 zł / Sztuka)
3552,03 zł
4369,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dane techniczne
- Klasa wymiarowania wg EN 60034-1: S1
- Napięcie robocze hamulca DC: 24 V
- Stały prąd rozruchowy: 1.43 A.
- Pozycja montażowa: dowolna
- Elektryczna stała czasowa: 1,33 ms
- Przyłącze elektryczne 1, typ przyłącza: wtyczka
- Przyłącze elektryczne 1, technika podłączenia: schemat połączeń RE
- Przyłącze elektryczne 1, liczba biegunów/przewodów: 6
- Zgodny z normą IEC 60034
- Całkowity wyjściowy moment bezwładności: 0,063 kgcm2
- Moment trzymania hamulca: 0.32 Nm
- Uwaga dotycząca maksymalnej wysokości montażu: od 1000 m tylko z obniżeniem wartości znamionowych -1,0% na 100 m
- Uwaga dotycząca stopnia ochrony: wał silnika IP40 bez RWDR - wał silnika IP54 z RWDR - obudowa silnika IP65 bez przyłącza
- Uwaga dotycząca temperatury otoczenia: do 60°C z obniżeniem wartości znamionowych -1,5%/°C
- Klasa odporności na korozję CRC: 0 - brak narażenia na korozję
- Zgodność ze LABS: VDMA24364-Zone III
- Temperatura przechowywania: od -20 do 55 °C
- Żywotność łożysk w warunkach nominalnych: 20 000 h
- Pobór mocy hamulca: 5.9 W
- Maksymalna prędkość mechaniczna: 10 000 1/min
- Maksymalna temperatura uzwojenia: 155°C
- Maksymalna wysokość instalacji: 4000 m
- Maksymalna prędkość: 6000 1/min
- Kołnierz pomiarowy: Aluminium 175x200x10
- Konstrukcja silnika zgodnie z EN 60034-7: IM B5 - IM V1 - IM V3
- Stała silnika 0 268 Nm/A.
- Znamionowe napięcie robocze DC: 300 V
- Znamionowy moment obrotowy: 0.32 Nm
- Prędkość znamionowa: 3000 1/min
- Moc znamionowa silnika: 100 W.
- Napięcie znamionowe DC: 300 V
- Prąd znamionowy silnika: 1.3 A
- Liczba par biegunów: 5
- Waga produktu: 770 g
- Wilgotność względna: 0 - 90%
- Enkoder położenia wirnika: Enkoder absolutny multi-turn
- Czujnik bezwzględnego położenia wirnika, wykrywalne obroty: 65536
- Rozdzielczość czujnika położenia wirnika: 20 bitów
- Napięcie robocze enkodera położenia wirnika DC: 5 V
- Zakres napięcia roboczego czujnika położenia wirnika DC: 4,75 - 5,25 V
- Oznaczenie producenta czujnika położenia wirnika: MAR-MX50AHN00
- Zasada pomiaru enkodera położenia wirnika: optyczna
- Wartości położenia czujnika położenia wirnika na obrót: 1048580
- Interfejs czujnika położenia wirnika: format Nikon A
- Dokładność pomiaru kąta układu czujnika położenia wirnika: -120 - 120 sekund łukowych
- Współśrodkowość, bicie osiowe zgodnie z DIN SPEC 42955: N
- Odporność na wstrząsy: Test wstrząsowy o poziomie surowości 2 zgodnie z FN 942017-5 i EN 60068-2-27
- Stopień ochrony: IP65
- Odporność na wibracje: Test aplikacji transportowej z poziomem surowości 2 zgodnie z FN 942017-4 i EN 60068-2-6
- Stałe napięcie faza-faza: 16,2 mVmin
- Maksymalny moment obrotowy: 0.96 Nm
- Wartość szczytowa prądu: 3.9 A;
- Moment postojowy: 0 352 Nm
- Monitorowanie temperatury: Cyfrowa transmisja temperatury silnika w formacie Nikon A
- Temperatura otoczenia: -15 - 40°C
- Stopień zanieczyszczenia: 2
- Klasa cieplna wg EN 60034-1: F
- Uwaga o materiałach: Zgodne z RoHS
- Indukcyjność uzwojenia faza-faza: 10,5 mH
- Typ przełączania uzwojenia: gwiazda w środku
- Rezystancja uzwojenia faza-faza: 7,9 oma
- Jakość wyważenia: G 2,5
- Jednostka wydająca certyfikat UL E342973
- Dopuszczalne osiowe obciążenie wału 60 N.
- Dopuszczalne promieniowe obciążenie wału: 120 N
- Dopuszczenie: c UL us - Recognized (OL)
- Numer katalogowy producenta
8097168
- Model katalogowy producenta
EMMB-AS-40-01-S30MB
- Wymiary kołnierza
175x200x10 mm
IP65
- Natężenie znamionowe
1.3 A
- Napięcie znamionowe
300 V
- Moc znamionowa (W)
100 W
- Moment obrotowy znamionowy
0.32 Nm
- Ilość styków
6
- Maksymalna temperatura otoczenia
+40 °C
- Minimalna temperatura otoczenia
-15 °C
- Waga
770 g
- Rodzaj produktu
Silnik serwo
Do pobrania
Karta katalogowa
Karta katalogowa 2801569 Silnik serwo FESTO EMMB-AS-40-01-S30MB 8097168, 1.3 A
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2801569 Silnik serwo FESTO EMMB-AS-40-01-S30MB 8097168, 1.3 A
Opis
Silnik serwo EMMB-AS-40-01-S30MB Temperatura otoczenia=-15 - 40°C, uwaga dotycząca temperatury otoczenia=do 60°C z obniżeniem wartości znamionowych -1,5%/°C, maks. wysokość montażu=4000 m, uwaga dot maks. wysokość montażu = od 1000 m tylko przy obniżeniu wartości znamionowych -1,0% na 100 m, temperatura przechowywania=-20 - 55°C
