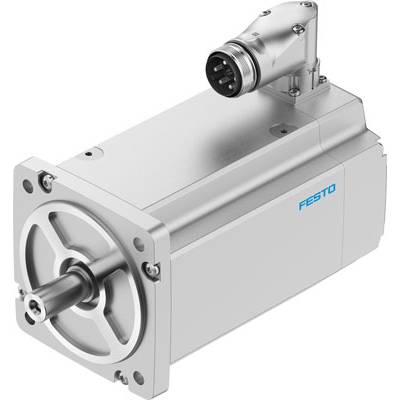

Silnik serwo FESTO EMMT-AS-150-M-HV-R3S 8148276, 10.2 A
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
Liczba
Suma (11 543,90 zł / Sztuka)
11 543,90 zł
14 199,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dane techniczne
- Klasa wymiarowania wg EN 60034-1: S1
- Stały prąd rozruchowy 24 A.
- Pozycja montażowa: dowolna
- Elektryczna stała czasowa: 15,6 ms
- Przyłącze elektryczne 1, typ połączenia: wtyczka hybrydowa
- Przyłącze elektryczne 1, technika przyłączeniowa: M40x1
- Przyłącze elektryczne 1, ilość pinów/przewodów: 15
- Efektywność energetyczna: ENEFF (CN) / klasa 1
- Zgodny z normą IEC 60034
- Całkowity wyjściowy moment bezwładności: 38,7 kgcm2
- Uwaga dotycząca maksymalnej wysokości montażu: od 1000 m tylko z obniżeniem wartości znamionowych -1,0% na 100 m
- Uwaga dotycząca stopnia ochrony: IP65 wał silnika z RWDR - IP67 dla obudowy silnika wraz z techniką przyłączeniową - IP21 dla wału silnika bez promieniowego uszczelnienia wału
- Uwaga dotycząca temperatury otoczenia: do 80°C z obniżeniem wartości znamionowych -1,5%/°C
- Klasa odporności na korozję CRC: 0 - brak narażenia na korozję
- Zgodność z LABS: VDMA24364, strefa III
- Temperatura przechowywania -20 - 70 °C
- Żywotność łożysk w warunkach nominalnych: 20 000 h
- Maksymalna prędkość mechaniczna: 10 000 1/min
- Maksymalna temperatura uzwojenia: 155°C
- Maksymalna wysokość instalacji: 4000 m
- Maksymalna prędkość: 5051 1/min
- Kołnierz pomiarowy: Stal 450x450x30
- Konstrukcja silnika zgodnie z EN 60034-7: IM B5 - IM V1 - IM V3
- Stała silnika 1.32 Nm/A.
- MTTF, podkomponent: 190 lat, enkoder położenia wirnika
- MTTFd, podkomponent: 380 lat, enkoder położenia wirnika
- Znamionowe napięcie robocze DC: 680 V
- Znamionowy moment obrotowy: 13.5 Nm
- Prędkość znamionowa: 3500 1/min
- Moc znamionowa silnika 4948 W.
- Prąd znamionowy silnika: 10.2 A
- Liczba par biegunów: 5
- Waga produktu: 18700 g
- Moment zatrzymania: <1 /> 1,0% momentu szczytowego
- Wilgotność względna: 0 - 90%
- Enkoder wirnikowy: enkoder absolutny jednoobrotowy
- Czujniki położenia wirnika, obroty, które mogą być ściśle rejestrowane: 1
- Rozdzielczość enkodera położenia wirnika: 19 bit
- Napięcie robocze enkodera położenia wirnika DC: 5 V
- Zakres napięcia roboczego czujnika położenia wirnika DC: 3,6 - 14 V
- Oznaczenie producenta czujnika położenia wirnika: ECI 1319
- Zasada pomiaru enkodera położenia wirnika: indukcyjna
- Wartości pozycji enkodera położenia wirnika na obrót: 524 288
- Interfejs enkodera położenia wirnika: EnDat 22
- Dokładność pomiaru kąta układu czujnika położenia wirnika: -65 - 65 sekund łukowych
- Współśrodkowość, bicie osiowe zgodnie z DIN SPEC 42955: N
- Kod interfejsu Wyjście silnika: 150A
- Odporność na wstrząsy: zgodnie z EN 60068-2-29 - 15 g/11 ms zgodnie z EN 60068-2-27
- Rodzaj ochrony: IP21
- Odporność na wibracje: zgodnie z EN 60068-2-6
- Stałe napięcie faza-faza: 92,9 mVmin
- Maksymalny moment obrotowy: 60 Nm
- Wartość szczytowa prądu: 50 A;
- Moment postojowy: 33 Nm
- Stały moment postojowy: 1.54 Nm / A
- Monitorowanie temperatury: Cyfrowa transmisja temperatury silnika przez EnDat 2.2
- Termiczna stała czasowa: 45 min
- Odporność termiczna: 0.46 K / W
- Znak UKCA patrz deklaracja zgodności: zgodnie z brytyjskimi przepisami dotyczącymi sprzętu elektrycznego - zgodnie z brytyjskimi przepisami dotyczącymi EMC - zgodnie z brytyjskimi przepisami RoHS
- Temperatura otoczenia: -15 - 40°C
- Stopień zanieczyszczenia: 2
- Klasa cieplna wg EN 60034-1: F
- Informacje o materiale: Zgodny z RoHS
- Indukcyjność szeregowa uzwojenia faza Ld: 1,65 mH
- Indukcyjność poprzeczna uzwojenia faza Lq: 1,65 mH
- Indukcyjność uzwojenia faza-faza: 3,3 mH
- Typ przełączania uzwojenia: gwiazda w środku
- Rezystancja uzwojenia faza-faza: 0,211 oma
- Jakość wyważenia: G 2,5
- Dopuszczalne obciążenie osiowe wału: 217 N
- Dopuszczalne promieniowe obciążenie wału: 1085 N
- Zezwolenie: RCM Mark
- Numer katalogowy producenta
8148276
- Model katalogowy producenta
EMMT-AS-150-M-HV-R3S
- Wymiary kołnierza
450x450x30 mm
IP21
- Interfejs komponentów
150A
- Natężenie znamionowe
10.2 A
- Napięcie znamionowe
680 V
- Moc znamionowa (W)
4948 W
- Moment obrotowy znamionowy
13.5 Nm
- Ilość styków
15
- Maksymalna temperatura otoczenia
+40 °C
- Minimalna temperatura otoczenia
-15 °C
- Waga
18700 g
- Rodzaj produktu
Silnik serwo
Do pobrania
Karta katalogowa
Karta katalogowa 2801602 Silnik serwo FESTO EMMT-AS-150-M-HV-R3S 8148276, 10.2 A
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2801602 Silnik serwo FESTO EMMT-AS-150-M-HV-R3S 8148276, 10.2 A
Opis
Serwomotor EMMT-AS-150-M-HV-R3S Temperatura otoczenia=-15 - 40°C, uwaga dotycząca temperatury otoczenia=do 80°C z obniżeniem wartości znamionowych -1,5%/°C, maks. wysokość montażu=4000 m, uwaga dotycząca maks. wysokości montażu = od 1000 m tylko przy obniżaniu wartości znamionowych -1,0% na 100 m, temperatura przechowywania = -20 - 70°C
