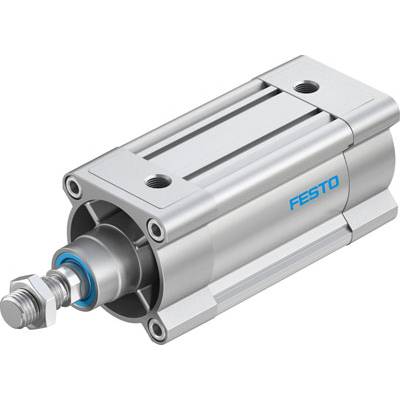

Siłownik standardowy FESTO DSBC-80-80-PPSA-N3 1383369, Długość skoku: 80 mm
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
Liczba
Suma (1080,49 zł / Sztuka)
1080,49 zł
1329,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dane techniczne
- Energia kinetyczna zderzenia w pozycjach końcowych: 1.8 J.
- Sposób montażu: z gwintem wewnętrznym - z akcesoriami - opcjonalnie:
- Ciśnienie robocze: 0,4 - 12 bar
- Ciśnienie robocze MPa: 0,04 - 1,2 MPa
- Medium robocze: Sprężone powietrze zgodnie z ISO 8573-1: 2010 [7: 4: 4]
- Masa ruchoma przy skoku 0 mm: 810 g
- Tłumienie: PPS: samoregulujące pneumatyczne tłumienie w położeniu końcowym
- Długość amortyzacji: 31 mm
- Pozycja montażowa: dowolna
- Zgodny z normą: ISO 15552
- Funkcja: dwustronnego działania
- Dodatkowa waga na skok 10 mm: 92 g
- Masa podstawowa przy skoku 0 mm: 2660 g
- Uwaga dotycząca medium roboczego i sterującego: możliwa praca z olejem (wymagana do dalszej eksploatacji)
- Skok: 80 mm
- Średnica tłoka 80 mm
- Końcówka tłoczyska: Gwint zewnętrzny
- Gwint tłoczyska: M20x1,5
- Budowa: Tłok - tłoczysko - rura profilowa
- Klasa odporności na korozję CRC: 2 - umiarkowane naprężenia korozyjne
- Przyłącze pneumatyczne G3/8
- Wykrywanie pozycji: dla przełączników zbliżeniowych
- Siła teoretyczna przy 0,6 MPa, 6 bar, 87 psi, siła powrotna: 2721 N
- Siła teoretyczna przy 0,6 MPa, 6 bar, 87 psi, wejście: 3016 N
- Temperatura otoczenia: -20 °C do 80 °C
- Warianty: tłoczysko jednostronne
- Materiał śruby kołnierzowej: stal ocynkowana
- Materiał pokrywy: odlew aluminiowy, powlekany
- Materiał tłoka: kuty stop aluminium
- Materiał uszczelek: TPE-U (PU)
- Materiał tłoczyska: stal wysokostopowa
- Materiał uszczelki tłoczyska: TPE-U(PU)
- Materiał łożyska: POM
- Materiał nakrętki: stal ocynkowana
- Materiał uszczelnienia zderzaka: TPE-U(PU)
- Materiał tłoka buforowego: POM
- Materiał rury cylindra: stop aluminium kutego, anodowany suwakowo
- Uwaga o materiałach: Zgodne z RoHS
- Dodatkowa waga na skok 10 mm: 39 g
- Media robocze
Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
- Rodzaj produktu
Siłownik standardowy
- Długość skoku
80 mm
- Numer katalogowy producenta
1383369
- Specyfikacja
Tłok - tłoczysko - rura profilowa
- Medium transmisyjne
powietrze pod ciśnieniem
- Złącze sprężonego powietrza
G3/8"
- Średnica tłoka
80 mm
- Materiał pręta tłoka
kute aluminium
- Gwint pręta tłoka
M20 x 1.5
- Siła maksymalna
3016 N
- Norma
ISO 15552
- Maksymalna temperatura otoczenia
+80 °C
- Minimalna temperatura otoczenia
-20 °C
Do pobrania
Karta katalogowa
Karta katalogowa 2799926 Siłownik standardowy FESTO DSBC-80-80-PPSA-N3 1383369, Długość skoku: 80 mm
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2799926 Siłownik standardowy FESTO DSBC-80-80-PPSA-N3 1383369, Długość skoku: 80 mm
Opis
Sprytne tłumienieSprytne tłumienie - oszczędź czas ustawiania: nowy standardowy siłownik DSBC z samoregulującą pneumatyczną amortyzacją w położeniach końcowych PPS optymalnie dostosowuje się do zmian obciążenia i prędkości. Zyskujesz czas i elastyczność – a niezawodność Twojego procesu wzrasta.Jego liczne warianty, dostosowanie do warunków otoczenia oraz indywidualny projekt sprawiają, że ma uniwersalne zastosowanie. DSBx: Ekonomiczny, wygodny i bezpieczny. Prosty wybór - szybki w użyciuMożliwość użycia w każdym przypadku: Seria DSBx jest następcą sprawdzonych serii DNC i DNCB. Dzięki wymiarom zgodnym z normą ISO 15552, DSBx może z łatwością zastąpić poprzednią serię - przy niezwykle uproszczonym doborze produktów.Doskonała technologia, długa żywotnośćSamoregulująca amortyzacja pneumatyczna PPS i unikalna technologia tłoków sprawiają, że DSBC jest technicznie lepszym cylindrem - o wyjątkowo niskim zużyciu.
