Spelsberg 73443601 AK 36 Rozdzielnica mała szyna montażowa Ilość modułów = 3 Ilość rzędów = 36 Opis 1 szt.

EAN:
Numer producenta
Numer produktu

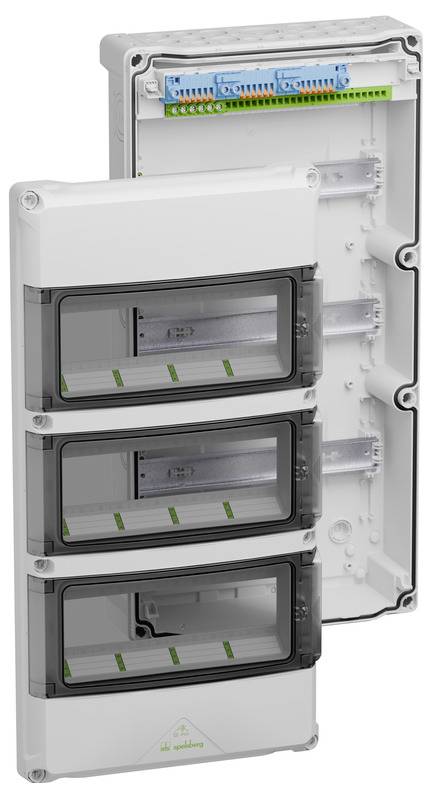

Biała obudowa elektryczna z trzema przezroczystymi zawiasowanymi drzwiami dostępu ujawniającymi wewnętrzne szyny montażowe i górny rząd zacisków.

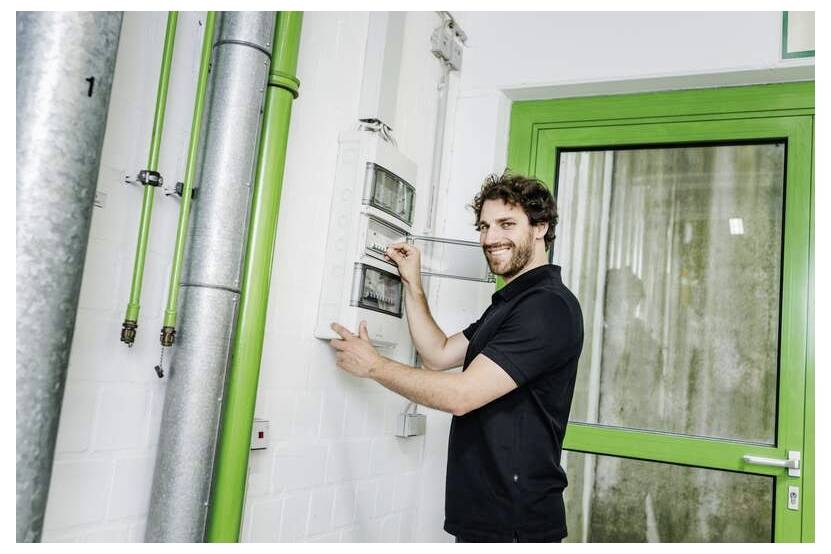

Technik regulujący panel sterowania montowany na ścianie obok jasno zielonych rur i drzwi w przemysłowym wnętrzu.

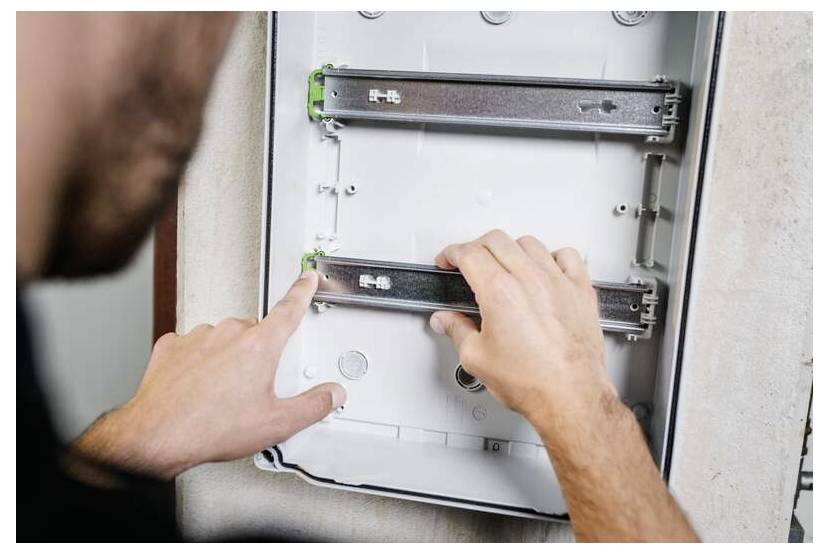

Osoba instalująca elektryczną tablicę ścienną, regulując przesuwne metalowe szyny wewnątrz otwartego pudła.

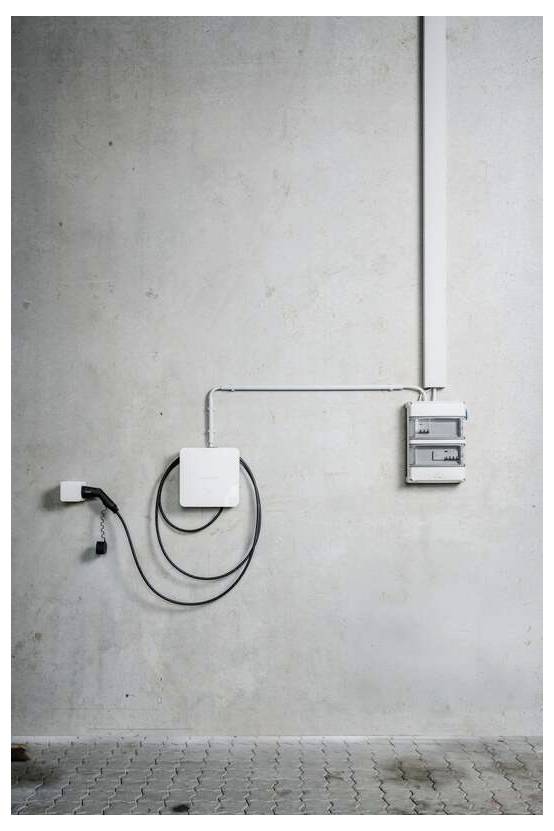

Elektryczna skrzynka montowana na ścianie i instalacja elektryczna na zwykłej ścianie betonowej powyżej wyłożonej podłogi.

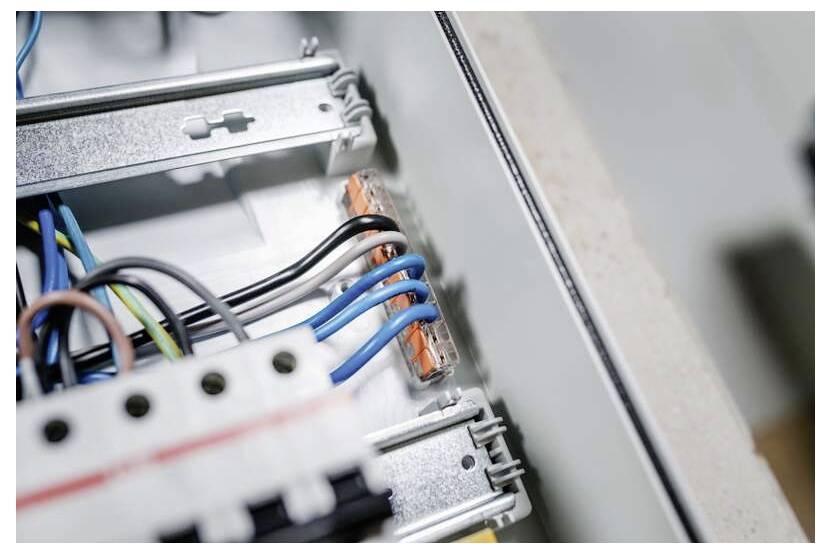

Zbliżenie na instalację elektryczną wewnątrz metalowego panelu, z niebieskimi i czarnymi przewodami podłączonymi do listew zaciskowych.

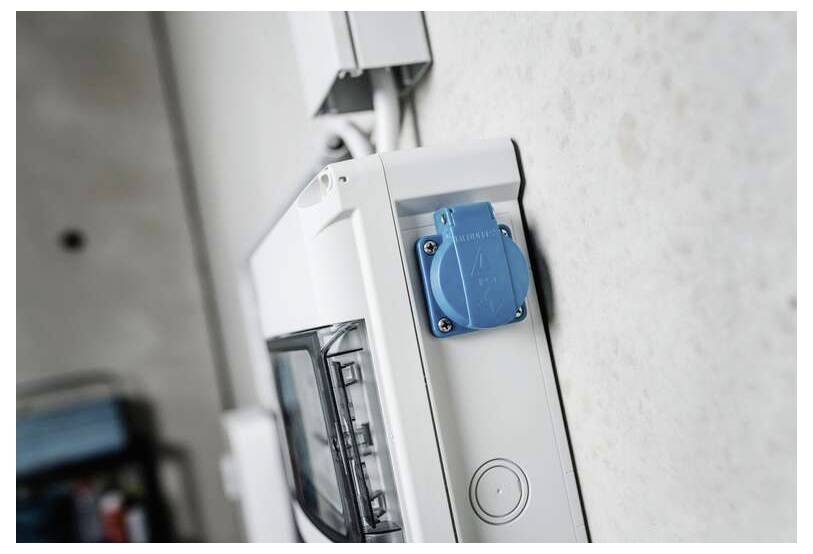

Zbliżenie elektrycznej skrzynki rozdzielczej zamontowanej na ścianie z niebieskim pokrowcem na gniazdko zasilania przymocowanym do przodu.

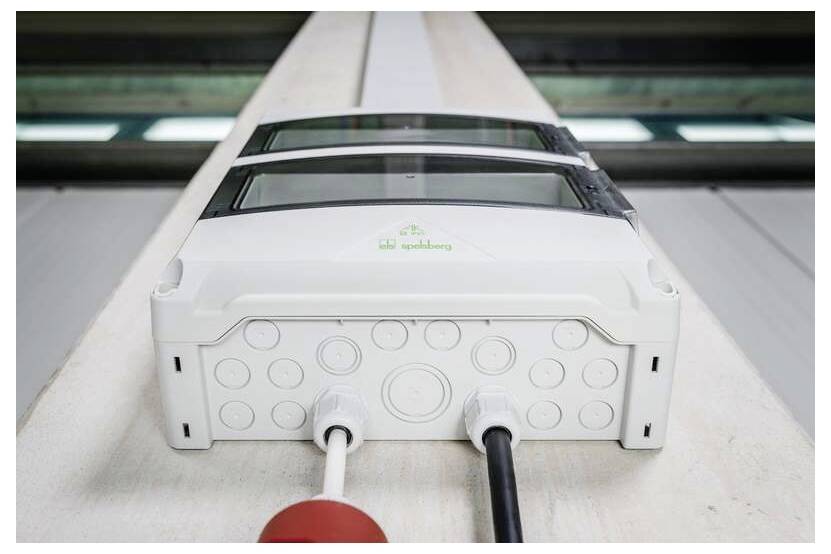

Biały elektryczny connector box z wieloma okrągłymi portami i dwoma podłączonymi kablami na taśmociągu lub linii produkcyjnej

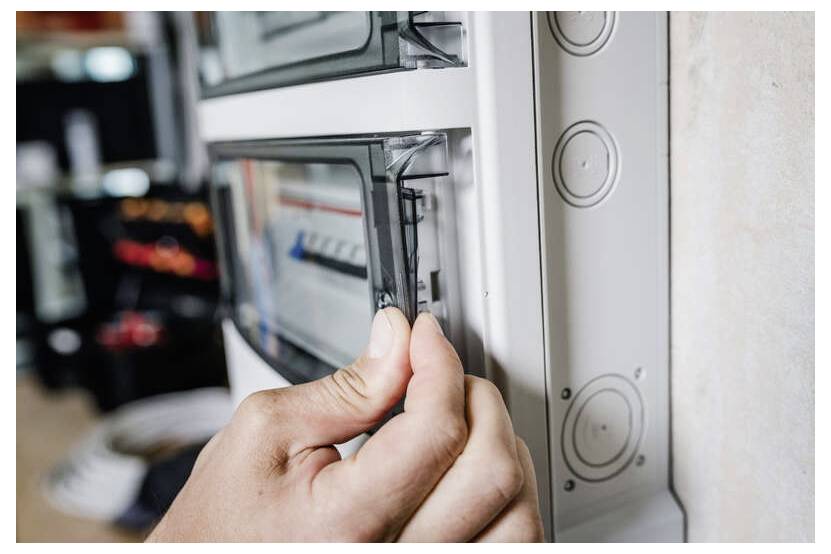

Otwarcie panelu elektrycznego polegające na dostępie do wyłączników automatycznych wewnątrz pudełka zamontowanego na ścianie.
1/8
Rodzaj produktu
Rozdzielnica mała
Ilość modułów
3
Ilość rzędów
36
Sposób montażu
szyna montażowa
Szerokość produktu
290 mm
Karta katalogowa (PDF)
Niedostępne
Zgłoś wątpliwości prawne

Cechy produktu

Mała rozdzielnica Spelsberg AK 36, stopień ochrony IP65, 3 rzędy, 36 dostępnych modułów

  • Samouszczelniające, miękkie membrany wkładane na jednym końcu pudełka.
  • Na drugim końcu puszki znajdują się wstępnie wycięte otwory na dławiki kablowe lub złącza dwumembranowe.
  • Pudełko obracane o 180°
  • Standardowe szyny, które można zamontować bez użycia narzędzi
  • Punkty montażowe dla 3- i 5-biegunowego złącza WAGO 6 mm² 221 w podstawie puszki

Dane techniczne

Rodzaj produktu

Rozdzielnica mała

Ilość modułów

3

Ilość rzędów

36

Sposób montażu

szyna montażowa

Kolor

szary

Szerokość produktu

290 mm

Wysokość produktu

124 mm

Wymiary

(S x W x G) 290 x 124 x 562 mm

Głębokość produktu

562 mm

Zawartość

1 szt.

UKCA

tak

Do pobrania

Karta katalogowa

Karta katalogowa 3628622 Spelsberg 73443601 AK 36 Rozdzielnica mała szyna montażowa Ilość modułów = 3 Ilość rzędów = 36 Opis 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3628622 Spelsberg 73443601 AK 36 Rozdzielnica mała szyna montażowa Ilość modułów = 3 Ilość rzędów = 36 Opis 1 szt.

Opis

Mała rozdzielnica, z ochroną IP65, 3-rzędowa, dostępna w 36 rozmiarach modułów, znamionowe napięcie robocze: 400 V AC, znamionowe napięcie izolacji: 1000 V AC, 1500 V DC, samouszczelniająca, miękkie membrany wejściowe u góry do wprowadzania kabli bez użycia narzędzi, metryczne wytłoczenia u dołu do uniwersalnych przepustów kablowych z dławikami kablowymi i/lub podwójnymi membranowymi króćcami, do standardowej instalacji wewnętrznej

Blok zacisków PE/N składający się z: bloku zacisków PE z 6 zaciskami śrubowymi 2,5-16 mm² i 21 zaciskami wtykowymi 0,75-4 mm², 3 modułów N (połączonych zworką) każdy z 2 zaciskami śrubowymi 2,5-16 mm² i 6 zaciskami wtykowymi 0,75-4 mm² z dźwignią obsługową do beznarzędziowego zwalniania przewodów

Opis tego produktu został przetłumaczony automatycznie.

Zakres dostawy

  • Mała rozdzielnica
  • Zaślepka
  • Paski maskujące i opisowe

Uwagi

  • Element mający wpływ na bezpieczeństwo - montaż tylko przez fachowców
