Spelsberg Wallbox Polar DLM Bundle Stacja ładowania samochodów elektrycznych Typ 2 Mode 3 16 A Ilość złączy 1 11 kW RFID
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Cechy produktu
Stacja ładowania samochodów elektrycznych Spelsberg Wallbox Polar DLM Bundle 59181601
- Zestaw Wallbox – gotowy do instalacji kompletny pakiet składający się z rozdzielnicy Spelsberg Wallbox Smart Pro 7 m, licznika SIEMENS 7KM2200 Modbus TCP i 3 kompatybilnych przekładników prądowych z konwersją kablową
- Doskonale nadaje się do tworzenia dynamicznej sieci ładowania lub do ładowania nadwyżek energii fotowoltaicznej, w tym wyłączania 2-fazowego.
- Łatwy montaż miernika do pomiaru pośredniego za pomocą konwerterów kablowych
- Przekładnia konwertera 100/1A
Dane techniczne
- Maksymalny przekrój przyłącza zacisku zasilającego 6²
- Odporność na uderzenia IK08
- Klasa ochrony: II
- Częstotliwość znamionowa 50 Hz
- Rodzaj produktu
Stacja ładowania samochodów elektrycznych
- Autoryzacja (eMobility)
RFID
- Wtyczka ładowania (eMobility)
Typ 2
- Moduł obciążenia (eMobility)
Mode 3
- Prąd obciążeniowy
16 A
- Ilość złączy
1
- Moc obciążenia
11 kW
- Ilość faz
1-fazowe i 3-fazowe
- Napięcie znamionowe
400 V/AC
- Długość kabla
7 m
IP54
- Kolor
biały
- Długość produktu
293 mm
- Szerokość produktu
293 mm
- Wysokość produktu
110 mm
- Maksymalna temperatura
+40 °C
- Minimalna temperatura
-25 °C
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3628554 Spelsberg Wallbox Polar DLM Bundle Stacja ładowania samochodów elektrycznych Typ 2 Mode 3 16 A Ilość złączy 1 11 kW RFID
Karta katalogowa 3628554 Spelsberg Wallbox Polar DLM Bundle Stacja ładowania samochodów elektrycznych Typ 2 Mode 3 16 A Ilość złączy 1 11 kW RFID
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3628554 Spelsberg Wallbox Polar DLM Bundle Stacja ładowania samochodów elektrycznych Typ 2 Mode 3 16 A Ilość złączy 1 11 kW RFID
Opis
Stylowy, minimalistyczny design łączy się z inteligentną technologią ładowania – to potężna wydajność w najpiękniejszej postaci.
Zintegrowane interfejsy komunikacyjne umożliwiają maksymalną łączność i integrację z systemami sieciowymi, a jednocześnie charakteryzują się szybką i łatwą instalacją.
Dzięki Spelsberg Wallbox nie musisz już ustawiać skomplikowanych ustawień za pomocą przełączników obrotowych i DIP: inteligentna aplikacja umożliwia wygodną konfigurację i sterowanie oraz analizę statystyk ładowania za pomocą smartfona.
Wallbox umożliwiający szybkie i bezpieczne ładowanie pojazdów elektrycznych w miejscach prywatnych. Moc ładowania do 11 kW (3-fazowe) / 3,7 kW (1-fazowe) i maksymalny prąd ładowania 16 A. Moc ładowania można regulować bezstopniowo, ze zintegrowaną detekcją prądu zwarciowego DC dla prądów zwarciowych DC ≥ 6 mA i monitorowaniem temperatury dla bezpiecznego ładowania. Stylowy design i kompaktowe wymiary obudowy umożliwiają montaż na ścianie lub blacie. Łatwa instalacja, szybka konfiguracja i aktualizacje oprogramowania sprzętowego dzięki bezpłatnej aplikacji Spelsberg Wallbox (dostępnej na iOS od wersji 14 i Android od wersji 6). Zintegrowany licznik MID do rozliczeń zużycia, dynamiczne zarządzanie obciążeniem w zależności od fazy z detekcją niesymetrycznego obciążenia w celu efektywnego wykorzystania dostępnej mocy. Podłączenie do domowych systemów zarządzania energią (HEMS) i falowników fotowoltaicznych w celu ładowania energią słoneczną. Bezdotykowa autoryzacja procesu ładowania za pomocą technologii RFID, Plug & Charge (ISO15118) lub AutoCharge, diod LED i sygnałów akustycznych zapewniających jasną informację o zmianie statusu. Analiza szczegółowych statystyk ładowania. Obsługiwane protokoły komunikacyjne i interfejsy: USB WLAN, Ethernet Modbus TCP, EEBus, SMA SEMP OCPP-J 1.6 do podłączania zewnętrznych zapleczy. W zestawie 7-metrowy kabel ładujący ze złączem typu 2.
Opis tego produktu został przetłumaczony automatycznie.
Zintegrowane interfejsy komunikacyjne umożliwiają maksymalną łączność i integrację z systemami sieciowymi, a jednocześnie charakteryzują się szybką i łatwą instalacją.
Dzięki Spelsberg Wallbox nie musisz już ustawiać skomplikowanych ustawień za pomocą przełączników obrotowych i DIP: inteligentna aplikacja umożliwia wygodną konfigurację i sterowanie oraz analizę statystyk ładowania za pomocą smartfona.
Wallbox umożliwiający szybkie i bezpieczne ładowanie pojazdów elektrycznych w miejscach prywatnych. Moc ładowania do 11 kW (3-fazowe) / 3,7 kW (1-fazowe) i maksymalny prąd ładowania 16 A. Moc ładowania można regulować bezstopniowo, ze zintegrowaną detekcją prądu zwarciowego DC dla prądów zwarciowych DC ≥ 6 mA i monitorowaniem temperatury dla bezpiecznego ładowania. Stylowy design i kompaktowe wymiary obudowy umożliwiają montaż na ścianie lub blacie. Łatwa instalacja, szybka konfiguracja i aktualizacje oprogramowania sprzętowego dzięki bezpłatnej aplikacji Spelsberg Wallbox (dostępnej na iOS od wersji 14 i Android od wersji 6). Zintegrowany licznik MID do rozliczeń zużycia, dynamiczne zarządzanie obciążeniem w zależności od fazy z detekcją niesymetrycznego obciążenia w celu efektywnego wykorzystania dostępnej mocy. Podłączenie do domowych systemów zarządzania energią (HEMS) i falowników fotowoltaicznych w celu ładowania energią słoneczną. Bezdotykowa autoryzacja procesu ładowania za pomocą technologii RFID, Plug & Charge (ISO15118) lub AutoCharge, diod LED i sygnałów akustycznych zapewniających jasną informację o zmianie statusu. Analiza szczegółowych statystyk ładowania. Obsługiwane protokoły komunikacyjne i interfejsy: USB WLAN, Ethernet Modbus TCP, EEBus, SMA SEMP OCPP-J 1.6 do podłączania zewnętrznych zapleczy. W zestawie 7-metrowy kabel ładujący ze złączem typu 2.
Opis tego produktu został przetłumaczony automatycznie.

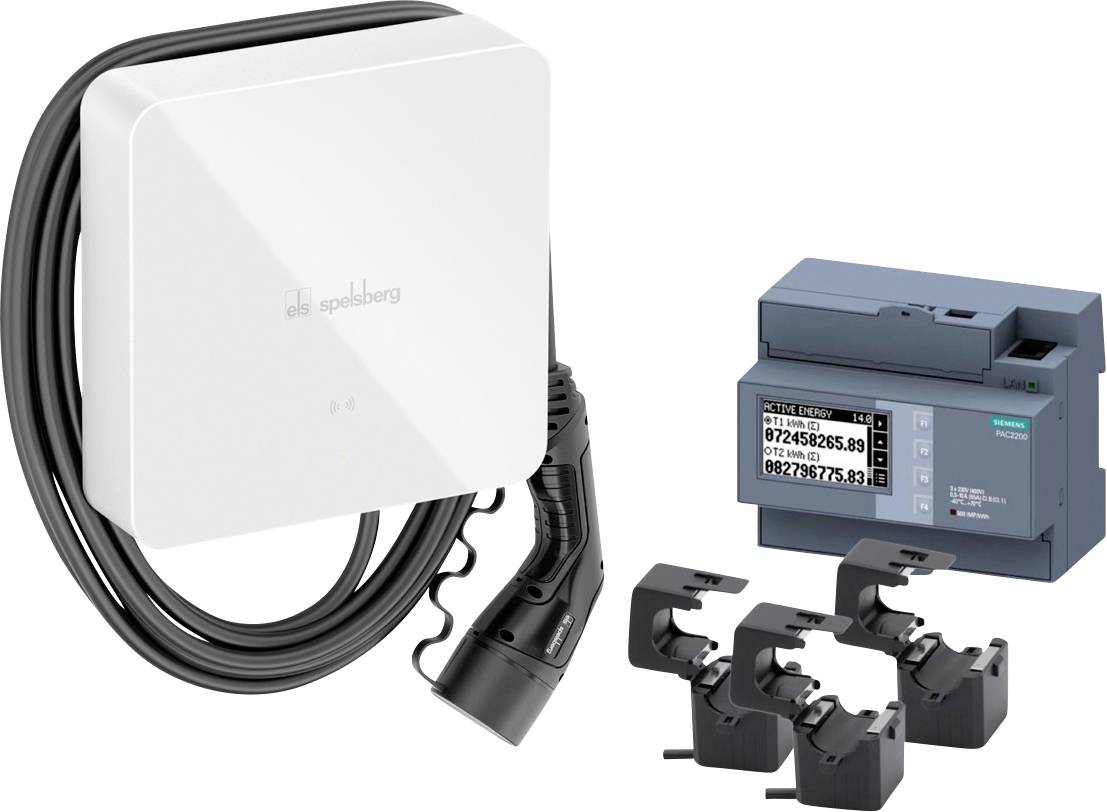

Zakres dostawy
- Wallbox Smart Pro
- 7-metrowy kabel ładujący ze złączem typu 2
- Licznik Modbus TCP SIEMENS 7KM2200
- Transformator prądowy 3-kablowy 100/1A
- 3 chipy RFID
- 4 śruby montażowe 6x60
- 4 kołki uniwersalne 8x50
- 3 DMS M16
- 1 DMS M25
- 1 DMS M32
- 5 żetonów do otwarcia okładki projektu
Uwagi
Nie jest to rozwiązanie typu „podłącz i używaj”; wszystkie elementy muszą zostać zainstalowane przez wykwalifikowanego elektryka.
Proszę również zapoznać się z instrukcjami obsługi poszczególnych podzespołów.
- Ostrzeżenie!
Podłączenie i instalacja urządzenia zasilanego dużym prądem (prądem przemiennym trójfazowym) wymaga zgody operatora sieci; ponadto może to wykonać wyłącznie operator sieci lub firma instalacyjna wpisana do katalogu instalatorów operatora sieci.
- Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).
