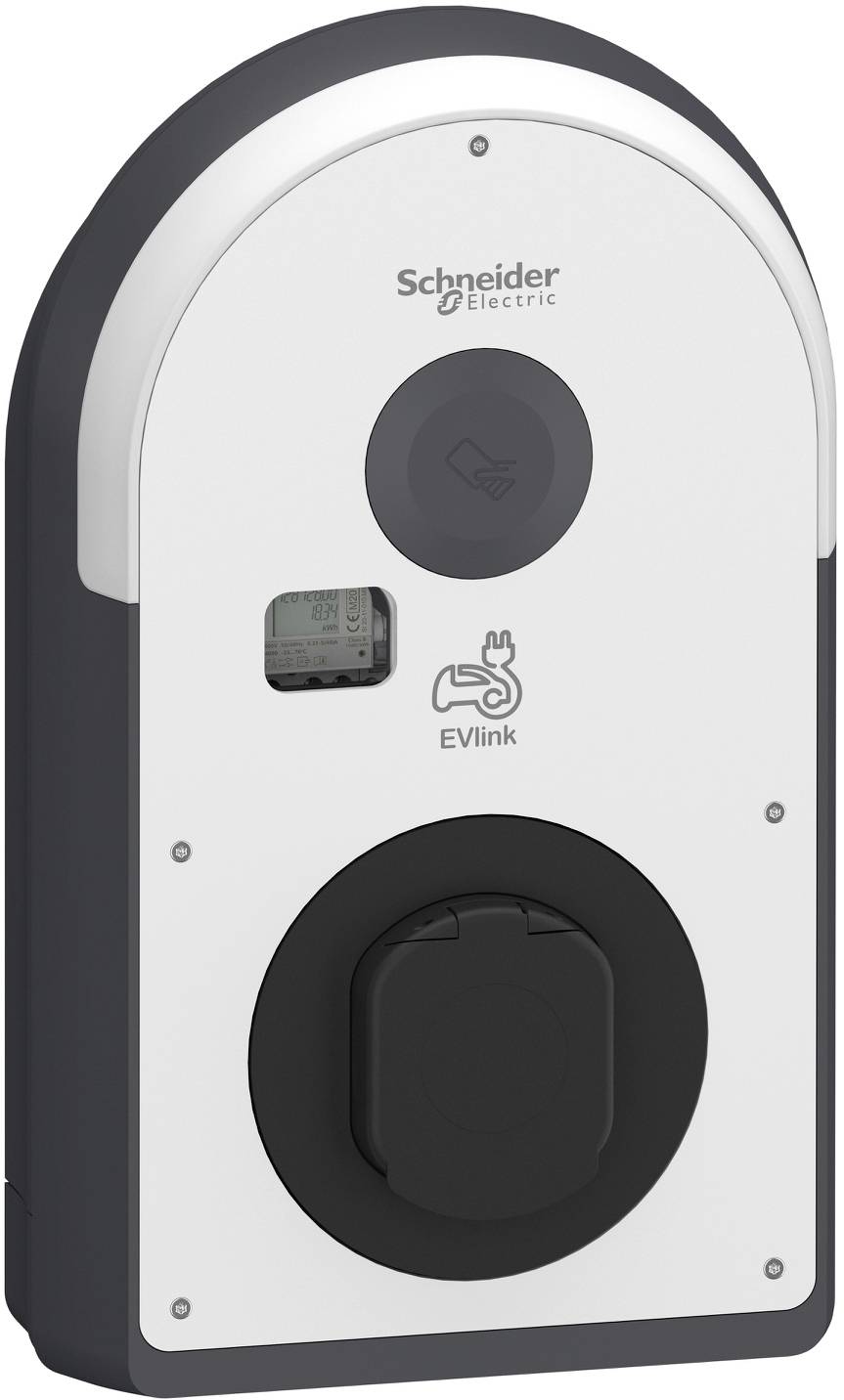

Name: Stacja ładowania samochodów elektrycznych Schneider Electric EVB3I22N40M, EVB3I22N40M, Typ 2, 22 kW
Brand: Schneider Electric
SKU: 3342446

Dane techniczne

Rodzaj produktu: Stacja ładowania samochodów elektrycznych

Autoryzacja (eMobility): RFID
NFC

Wtyczka ładowania (eMobility): Typ 2

Moduł obciążenia (eMobility): Mode 3

Ilość złączy: 1 x

Moc obciążenia: 22 kW

Ilość faz: 3 fazy

Napięcie znamionowe: 380 V

: IP55

Kolor: wielobarwny

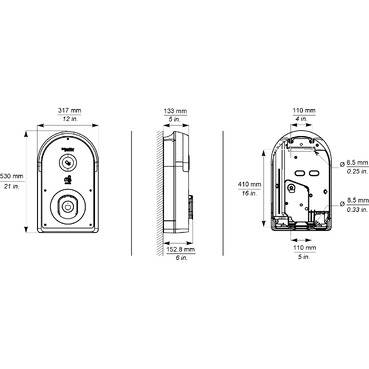

Szerokość produktu: 317 mm

Wysokość produktu: 529 mm

Głębokość produktu: 153 mm

Waga: 7.5 kg

Maksymalna temperatura: 40 °C

Minimalna temperatura: -25 °C

: Wall mounting

: 317 mm

: 529 mm

: 153 mm

: FALSE

: Plastic

: 22 kW

: 380-415 V

: IK10

: 50/60 Hz

: IP55

: 0

: 10-10 mm²

: 1

: FALSE

: 0

: 0

: 22 kW

: 0

: 0

: 0

: 0

: 1

: 0

: 0

: 0

: 0

: 0

: 0

: TRUE

: FALSE

: FALSE

: FALSE

: TRUE

: TRUE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: TRUE

: FALSE

: FALSE

: TRUE

: 1.6

: FALSE

: TRUE

: FALSE

: TRUE

: TRUE

: FALSE

: FALSE

: FALSE

: TRUE

: 3-phase

: TRUE

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 3342446 Stacja ładowania samochodów elektrycznych Schneider Electric EVB3I22N40M, EVB3I22N40M, Typ 2, 22 kW

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3342446 Stacja ładowania samochodów elektrycznych Schneider Electric EVB3I22N40M, EVB3I22N40M, Typ 2, 22 kW

Informacje

Informacje 3342446 Stacja ładowania samochodów elektrycznych Schneider Electric EVB3I22N40M, EVB3I22N40M, Typ 2, 22 kW

Karta danych dotyczących możliwości naprawy / trwałości 3342446 Stacja ładowania samochodów elektrycznych Schneider Electric EVB3I22N40M, EVB3I22N40M, Typ 2, 22 kW

Deklaracja zgodności

Deklaracja zgodności 3342446 Stacja ładowania samochodów elektrycznych Schneider Electric EVB3I22N40M, EVB3I22N40M, Typ 2, 22 kW

Opis

Wallbox EVlink Pro AC zgodny z normami kalibracji, wyposażony w gniazdo typu 2 z przesłonami. Do stosowania w publicznych garażach lub na parkingach, do montażu wewnątrz lub na zewnątrz, na ścianie, na Steli EVlink (EVA1PBS1 / EVA1PBS2) lub w zestawie metalowym (EVA1RWKS1 / EVA1RFKS1 / EVA1RFKS2). Ładowanie w trybie 3 zgodnie z normą IEC 61851-1, 3-fazowe o maksymalnej mocy ładowania 22 kW, gniazdo typu 2. Z wbudowanym miernikiem zgodnym z niemieckim prawem kalibracyjnym, wykrywanie prądu resztkowego DC 6 mA (umożliwia użycie wyłącznika różnicowoprądowego typu A). Wejścia cyfrowe: 1 do tymczasowego ograniczenia prądu, 1 do odroczenia/zawieszenia ładowania, 1 do wykrywania obecności pojazdu elektrycznego. Kontroler dostępu poprzez czytnik NFC/RFID. Czytnik NFC 13,56 MHz zgodny z identyfikatorami typu 1, 2, 4 i 5, czytnik RFID: zgodny z protokołami ISO/CEI 14443 A i B oraz ISO/CEI 15693, zgodny z Mifare Ultralight, Mifare Classic, Mifare Plus. Informacje dla użytkownika i komunikaty o stanie wyświetlane są za pośrednictwem wyraźnie widocznego łuku LED, uruchomienie wallboxa odbywa się za pośrednictwem aplikacji eSetup i Bluetooth. Standardy komunikacji: Bluetooth, 2 porty Ethernet (1 do połączenia szeregowego), Modbus szeregowy, Modbus TCP, OCPP 1.6J do połączenia z zapleczem i systemem zarządzania obciążeniem EcoStruxure EV Charging Expert. Akcesoria opcjonalne: moduł Wi-Fi (EVA1MW), moduł modemu (EVA1MS i EVA1MM), moduł ISO 15118 (EVA1M8), podłączany do kontrolera ładowania. Kolor stacji ładującej: Obudowa: Ciemnoszary RAL 7016 i Czarny RAL 9005, Pokrywa przednia: Biały RAL 9003. Wymiary szer. x wys. x gł.: 317 x 529 x 153 mm, Waga: 7,5 kg, Materiał: poliwęglan z powłoką UV. Odporność na wstrząsy IK10, klasa ochrony IP55, temperatura pracy od -25 do 40°C, temperatura przechowywania od -40 do 80°C, maks. wysokość pracy 2000 m bez obniżania parametrów znamionowych, wilgotność względna od 5 do 95%, pobór mocy 10 W. Układ uziemienia: TT, TN(S) lub TN(C)(S), kompatybilny z IT z dodatkowym transformatorem izolacyjnym w zasilaczu. Normy i standardy: CE, EV Gotowe, IEC/EN 61851-1 Ed 3.0, IEC/EN 62196-1 Ed 2.0, IEC/EN 62196-2 Ed 1.0, EN 61000-6-2: 2019, EN 61000-6-3:2007 + A1:2011, IEC 60884-1 i NF-C 61314.

Opis tego produktu został przetłumaczony automatycznie.

Uwagi

Bluetooth® to zastrzeżony na całym świecie znak towarowy firmy Bluetooth SIG, Inc.

Ostrzeżenie!
Podłączenie i instalacja urządzenia zasilanego dużym prądem (prądem przemiennym trójfazowym) wymaga zgody operatora sieci; ponadto może to wykonać wyłącznie operator sieci lub firma instalacyjna wpisana do katalogu instalatorów operatora sieci.

Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).

Opis

Wallbox EVlink Pro AC zgodny z normami kalibracji, wyposażony w gniazdo typu 2 z przesłonami. Do stosowania w publicznych garażach lub na parkingach, do montażu wewnątrz lub na zewnątrz, na ścianie, na Steli EVlink (EVA1PBS1 / EVA1PBS2) lub w zestawie metalowym (EVA1RWKS1 / EVA1RFKS1 / EVA1RFKS2). Ładowanie w trybie 3 zgodnie z normą IEC 61851-1, 3-fazowe o maksymalnej mocy ładowania 22 kW, gniazdo typu 2. Z wbudowanym miernikiem zgodnym z niemieckim prawem kalibracyjnym, wykrywanie prądu resztkowego DC 6 mA (umożliwia użycie wyłącznika różnicowoprądowego typu A). Wejścia cyfrowe: 1 do tymczasowego ograniczenia prądu, 1 do odroczenia/zawieszenia ładowania, 1 do wykrywania obecności pojazdu elektrycznego. Kontroler dostępu poprzez czytnik NFC/RFID. Czytnik NFC 13,56 MHz zgodny z identyfikatorami typu 1, 2, 4 i 5, czytnik RFID: zgodny z protokołami ISO/CEI 14443 A i B oraz ISO/CEI 15693, zgodny z Mifare Ultralight, Mifare Classic, Mifare Plus. Informacje dla użytkownika i komunikaty o stanie wyświetlane są za pośrednictwem wyraźnie widocznego łuku LED, uruchomienie wallboxa odbywa się za pośrednictwem aplikacji eSetup i Bluetooth. Standardy komunikacji: Bluetooth, 2 porty Ethernet (1 do połączenia szeregowego), Modbus szeregowy, Modbus TCP, OCPP 1.6J do połączenia z zapleczem i systemem zarządzania obciążeniem EcoStruxure EV Charging Expert. Akcesoria opcjonalne: moduł Wi-Fi (EVA1MW), moduł modemu (EVA1MS i EVA1MM), moduł ISO 15118 (EVA1M8), podłączany do kontrolera ładowania. Kolor stacji ładującej: Obudowa: Ciemnoszary RAL 7016 i Czarny RAL 9005, Pokrywa przednia: Biały RAL 9003. Wymiary szer. x wys. x gł.: 317 x 529 x 153 mm, Waga: 7,5 kg, Materiał: poliwęglan z powłoką UV. Odporność na wstrząsy IK10, klasa ochrony IP55, temperatura pracy od -25 do 40°C, temperatura przechowywania od -40 do 80°C, maks. wysokość pracy 2000 m bez obniżania parametrów znamionowych, wilgotność względna od 5 do 95%, pobór mocy 10 W. Układ uziemienia: TT, TN(S) lub TN(C)(S), kompatybilny z IT z dodatkowym transformatorem izolacyjnym w zasilaczu. Normy i standardy: CE, EV Gotowe, IEC/EN 61851-1 Ed 3.0, IEC/EN 62196-1 Ed 2.0, IEC/EN 62196-2 Ed 1.0, EN 61000-6-2: 2019, EN 61000-6-3:2007 + A1:2011, IEC 60884-1 i NF-C 61314.

Opis tego produktu został przetłumaczony automatycznie.

Uwagi

Bluetooth® to zastrzeżony na całym świecie znak towarowy firmy Bluetooth SIG, Inc.

Ostrzeżenie!
Podłączenie i instalacja urządzenia zasilanego dużym prądem (prądem przemiennym trójfazowym) wymaga zgody operatora sieci; ponadto może to wykonać wyłącznie operator sieci lub firma instalacyjna wpisana do katalogu instalatorów operatora sieci.

Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).
