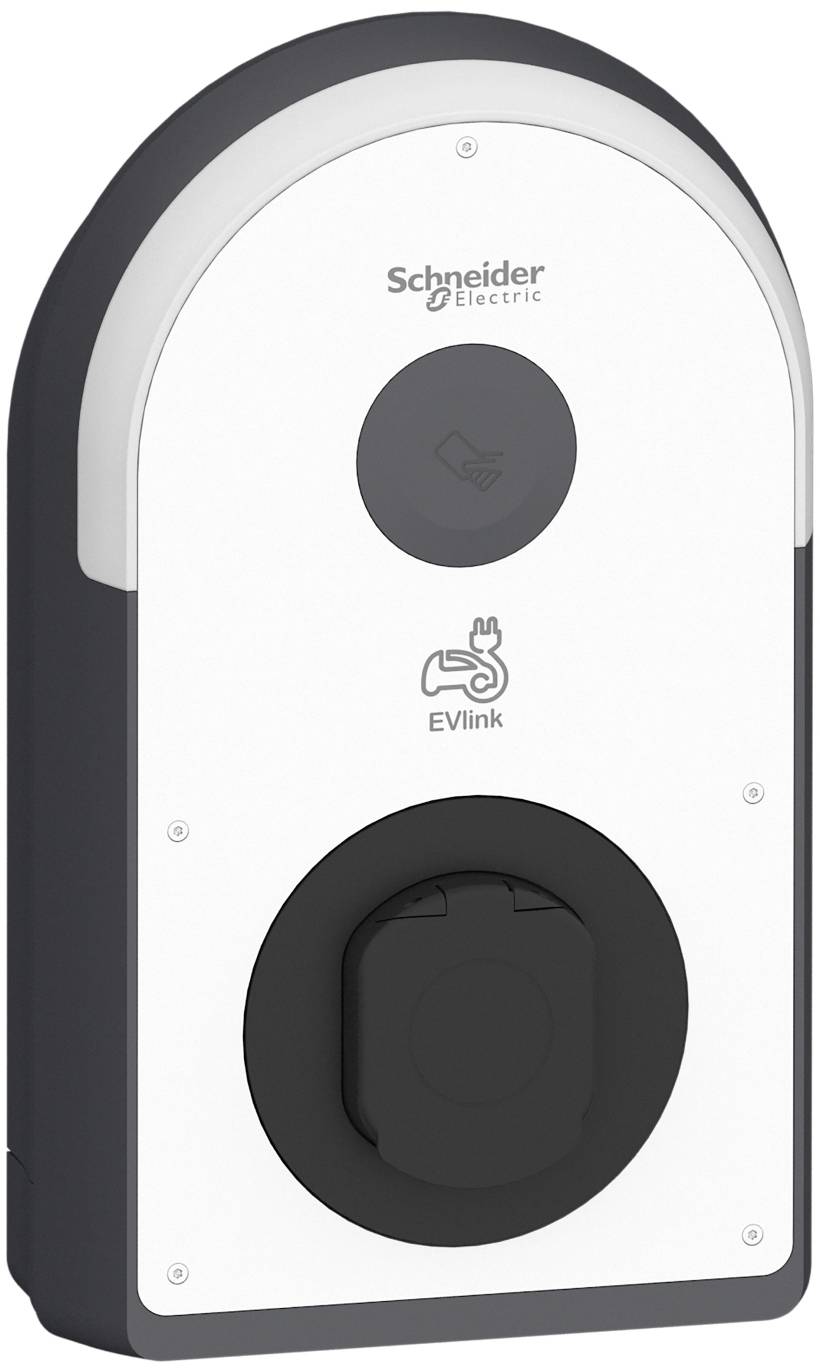

Stacja ładowania samochodów elektrycznych Schneider Electric EVB3S22N41, EVB3S22N41, Typ 2, 22 kW
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Dane techniczne
- Rodzaj produktu
Stacja ładowania samochodów elektrycznych
- Autoryzacja (eMobility)
RFID
NFC
- Wtyczka ładowania (eMobility)
Typ 2
- Moduł obciążenia (eMobility)
Mode 3
- Ilość złączy
1 x
- Moc obciążenia
22 kW
- Ilość faz
3 fazy
- Napięcie znamionowe
380 V
IP55

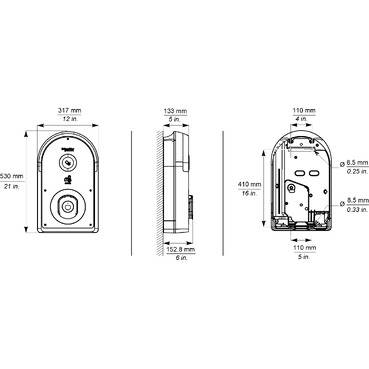

- Szerokość produktu
317 mm
- Wysokość produktu
529 mm
- Głębokość produktu
153 mm
- Waga
7.5 kg
- Maksymalna temperatura
50 °C
- Minimalna temperatura
-30 °C
Wall mounting
317 mm
529 mm
153 mm
FALSE
Plastic
22 kW
380-415 V
IK10
50/60 Hz
IP55
0
16-16 mm²
1
FALSE
0
0
22 kW
0
0
0
0
1
0
0
0
0
0
0
FALSE
FALSE
TRUE
FALSE
TRUE
TRUE
FALSE
FALSE
FALSE
FALSE
FALSE
TRUE
TRUE
TRUE
FALSE
TRUE
1.6
FALSE
FALSE
FALSE
TRUE
FALSE
FALSE
TRUE
FALSE
TRUE
3-phase
FALSE
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3342450 Stacja ładowania samochodów elektrycznych Schneider Electric EVB3S22N41, EVB3S22N41, Typ 2, 22 kW
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3342450 Stacja ładowania samochodów elektrycznych Schneider Electric EVB3S22N41, EVB3S22N41, Typ 2, 22 kW
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3342450 Stacja ładowania samochodów elektrycznych Schneider Electric EVB3S22N41, EVB3S22N41, Typ 2, 22 kW
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3342450 Stacja ładowania samochodów elektrycznych Schneider Electric EVB3S22N41, EVB3S22N41, Typ 2, 22 kW
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3342450 Stacja ładowania samochodów elektrycznych Schneider Electric EVB3S22N41, EVB3S22N41, Typ 2, 22 kW
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3342450 Stacja ładowania samochodów elektrycznych Schneider Electric EVB3S22N41, EVB3S22N41, Typ 2, 22 kW
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3342450 Stacja ładowania samochodów elektrycznych Schneider Electric EVB3S22N41, EVB3S22N41, Typ 2, 22 kW
Informacje
Informacje 3342450 Stacja ładowania samochodów elektrycznych Schneider Electric EVB3S22N41, EVB3S22N41, Typ 2, 22 kW
Informacje 3342450 Stacja ładowania samochodów elektrycznych Schneider Electric EVB3S22N41, EVB3S22N41, Typ 2, 22 kW
Informacje 3342450 Stacja ładowania samochodów elektrycznych Schneider Electric EVB3S22N41, EVB3S22N41, Typ 2, 22 kW
Karta danych dotyczących możliwości naprawy / trwałości 3342450 Stacja ładowania samochodów elektrycznych Schneider Electric EVB3S22N41, EVB3S22N41, Typ 2, 22 kW
Deklaracja zgodności
Deklaracja zgodności 3342450 Stacja ładowania samochodów elektrycznych Schneider Electric EVB3S22N41, EVB3S22N41, Typ 2, 22 kW
Deklaracja zgodności 3342450 Stacja ładowania samochodów elektrycznych Schneider Electric EVB3S22N41, EVB3S22N41, Typ 2, 22 kW
Deklaracja zgodności 3342450 Stacja ładowania samochodów elektrycznych Schneider Electric EVB3S22N41, EVB3S22N41, Typ 2, 22 kW
Opis
Wallbox EVlink Pro AC z gniazdem typu 2 z przesłonami. Do stosowania w garażach półpublicznych lub na parkingach, do montażu wewnątrz lub na zewnątrz na ścianie, na stelażu EVlink (EVA1PBS1 / EVA1PBS2) lub w zestawie metalowym (EVA1RWKS1 / EVA1RFKS1 / EVA1RFKS2). Ładowanie w trybie 3 zgodnie z normą IEC 61851-1, 3-fazowe o maksymalnej mocy ładowania 22 kW, gniazdo typu 2. Z wbudowaną detekcją prądu resztkowego DC 6 mA (umożliwia użycie wyłącznika różnicowoprądowego typu A). Wejścia cyfrowe: 1 do tymczasowego ograniczenia prądu, 1 do odroczenia/zawieszenia ładowania, 1 do wykrywania obecności pojazdu elektrycznego. Kontrola dostępu poprzez czytnik NFC / RFID, czytnik NFC 13,56 MHz kompatybilny z identyfikatorami typu 1, 2, 4 i 5. Czytnik RFID: Zgodny z protokołami ISO/CEI 14443 A i B oraz ISO/CEI 15693, kompatybilny z Mifare Ultralight, Mifare Classic, Mifare Plus. Informacje dla użytkownika i komunikaty o stanie wyświetlane są za pośrednictwem wyraźnie widocznego łuku LED, uruchomienie wallboxa odbywa się za pośrednictwem aplikacji eSetup i Bluetooth. Standardy komunikacji: Bluetooth, 2 porty Ethernet (1 do połączenia szeregowego), Modbus szeregowy, Modbus TCP, OCPP 1.6J do połączenia z zapleczem i systemem zarządzania obciążeniem EcoStruxure EV Charging Expert. Akcesoria opcjonalne: moduł Wi-Fi (EVA1MW), moduł modemu (EVA1MS i EVA1MM), moduł ISO 15118 (EVA1M8), podłączany do kontrolera ładowania. Kolor stacji ładującej: Obudowa: Ciemnoszary RAL 7016 i Czarny RAL 9005, Pokrywa przednia: Biały RAL 9003. Wymiary szer. x wys. x gł.: 317 x 529 x 153 mm, Waga: 7,5 kg, Materiał: poliwęglan z powłoką UV. Odporność na wstrząsy IK10, klasa ochrony IP55, temperatura pracy od -30 do 50°C, temperatura przechowywania od -40 do 80°C, wysokość pracy maks. 2000 m, wilgotność względna 5 do 95%, pobór mocy maks. 10 W. Układ uziemienia: TT, TN(S) lub TN(C)(S), kompatybilny z IT z dodatkowym transformatorem izolacyjnym w zasilaczu. Normy i standardy: CE, EV Gotowe, IEC/EN 61851-1 Ed 3.0, IEC/EN 62196-1 Ed 2.0, IEC/EN 62196-2 Ed 1.0, EN 61000-6-2: 2019, EN 61000-6-3:2007 + A1:2011, IEC 60884-1 i NF-C 61314.
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Uwagi
- Bluetooth® to zastrzeżony na całym świecie znak towarowy firmy Bluetooth SIG, Inc.
- Ostrzeżenie!
Podłączenie i instalacja urządzenia zasilanego dużym prądem (prądem przemiennym trójfazowym) wymaga zgody operatora sieci; ponadto może to wykonać wyłącznie operator sieci lub firma instalacyjna wpisana do katalogu instalatorów operatora sieci.
- Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).
