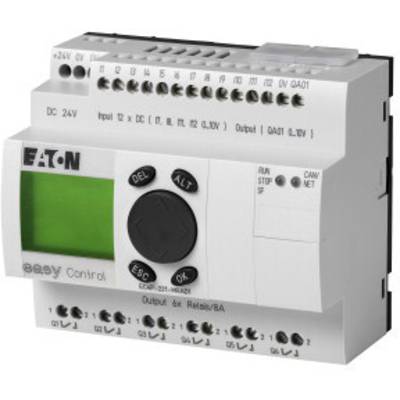

Zdjęcie poglądowe

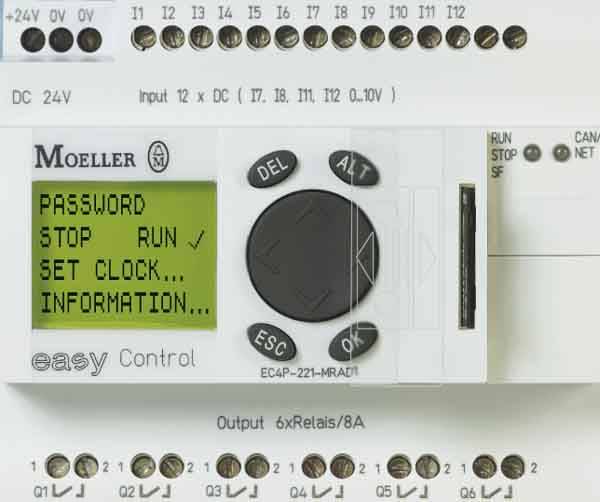

Zdjęcie poglądowe
Sterownik kompaktowy Eaton easyControl EC4P-221-MRAD1
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
Liczba
Suma (3421,95 zł / Sztuka)
3421,95 zł
4209,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
14 dni na zwrot w cenie
Dane techniczne
- Rozdzielczość: 0.01 V DC, analogowy 10 bitów (wartość 0 - 1023), cyfrowy
- Roszenie: Zapobiega kondensacji za pomocą odpowiednich środków
- Impulsy burowe 2 kV
- Zakończenie magistrali (pierwszy i ostatni abonent): Wtyczka EASY-NT-R (w tym terminator magistrali 120 Ω)
- CANopen®: 2 x RJ45, 8-pin
- Impedancja wejściowa: 11.2 kΩ
- Przepływ zgodny z IEC/EN 61000-4-6: 10 V.
- Rozładowanie elektrostatyczne (ESD): 6 kV
- Dokładność zegara czasu rzeczywistego: Typ. ± 5 (± 0.5 h⁄rok) s/dzień
- Dokładność rzeczywistej wartości: ± 2, (I7, I8, I11, I12) ± 0.12 V %
- Licznik Wartości Przyrostowych: 90°
- Łapy (IEC/EN 60068-2-31) [wysokość spadku]: 50 mm
- Długość przewodu:« oznacza, 30 ekranowany
- Ciśnienie powietrza (eksploatacja): 1080 - 1080 hPa
- Procesor: Infineon XC161
- Tętnienie szczątkowe: 5 %
- Odporność na wstrząsy (IEC/EN 60068-2-27) półsinus 15 g/11 ms: 18 wstrząsów
- Cykle Zapisu Pamięci Zdalnego Sterowania (Min.): 10000000000 (10 (10) (Ilość Cykli Odczytu/Zapisu)
- Maks. Moment dokręcania: 0.6 Nm
- Wilgotność względna, bez kondensacji (IEC/EN 60068-2-30): 5 - 95%
- Kategoria przepięcia / stopień zabrudzenia: II/2
- Rodzaj produktu
Moduł sterujący PLC
- Numer katalogowy producenta
106397
- Model katalogowy producenta
EC4P-221-MRAD1
- Maksymalna ilość wejść analogowych
4
- Maksymalna ilość analogowych wyjść
1
- Maksymalna ilość wejść cyfrowych
12
- Maksymalna ilość wejść
12
- Wyjścia przekaźnikowe
6
- Wyjścia tranzystorowe
0
- Typ montażu
Szyna DIN
- Maksymalna temperatura otoczenia
+55 °C
- Minimalna temperatura otoczenia
-25 °C
- Klawiatura
tak
- Napięcie robocze
24 V/DC
- Wysokość produktu
90 mm
- Długość produktu
72 mm
- Szerokość produktu
107.5 mm
IP20
- Wymiary
(D x S x W) 72 x 107.5 x 90 mm
- Wyświetlacz
tak
- easy Net / CAN open
tak/tak
- Zgodny z Ethernet
tak
- Z możliwością rozszerzenia / pracy w sieci
tak/tak
- Zegar czasu rzeczywistego
tak
- Wejścia analogowe
4
- Wejścia cyfrowe
12
- Napięcie robocze
24 V/DC
TRUE
TRUE
FALSE
TRUE
TRUE
TRUE
TRUE
TRUE
TRUE
TRUE
TRUE
TRUE
TRUE
TRUE
FALSE
FALSE
TRUE
TRUE
FALSE
FALSE
FALSE
TRUE
FALSE
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 198587 Sterownik kompaktowy Eaton easyControl EC4P-221-MRAD1
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 198587 Sterownik kompaktowy Eaton easyControl EC4P-221-MRAD1
Informacje
Informacje 198587 Sterownik kompaktowy Eaton easyControl EC4P-221-MRAD1
Opis
Wraz z wprowadzeniem easy Control firma Moeller kontynuuje sukces swoich przekaźników sterujących serii easy. Model Easy Control w obudowie easy800 udoskonala dotychczasowy asortyment pod względem wydajności i wypełnia lukę pomiędzy przekaźnikami typu easy a systemami sterowniczymi z programowalną pamięcią. Wraz z pracującym w oparciu o IEC 61131-3 narzędziem programistycznym easy Soft CoDeSys oraz pamięcią 256 k użytkownik otrzymuje w pełni dopracowany system sterowania kompaktowego. Istnieje możliwość połączenia systemu sterowania kompaktowego ze standardowym systemem easy firmy Moeller. Zintegrowany interfejs CANopen otwiera możliwości komunikowania się z niemal wszystkimi zautomatyzowanymi urządzeniami. CANopen lub easy.NET: dzięki interfejsowi CANopen użytkownicy mogą sami decydować o strukturze połączeń sieciowych. Do interfejsu CANopen można podłączyć najróżniejsze urządzenia peryferyjne, jak np. lokalne systemy I/O, napędy, HMI itd. Opcjonalnie dostępna jest także sieć Ethernet uwzględniająca odpowiednie wymogi, jak np. serwer OPC, proste programowanie oraz dołączanie do istniejącej infrastruktury. System Easy Control dostępny jest w 16 wariantach produktowych (zależnie od modeli z przekaźnikiem lub tranzystorem, z/bez wyświetlacza, z/bez sieci Ethernet, z/bez wyjścia analogowego) i jako system sterowania kompaktowego jest przeznaczony do zastosowania w budowie maszyn, jako rozwiązanie dla urządzeń i systemów obsługi oraz jako wygodny moduł logiczny i rozdzielczy. System sterowania kompaktowego otwiera całkowicie nowe możliwości. Do programowania stosuje się znany i szeroko rozpowszechniony system CoDeSys firmy 3S. System Easy Soft CoDeSys obejmuje wszystkie pięć języków programowania zgodnie z IEC61131-3 (AWL, KOP, FBS, ST, AS) oraz graficznego edytora planu funkcji CFC. Szczególnie warta podkreślenia jest możliwość pełnej symulacji projektu także bez podłączonego systemu SPS (symulacja offline). Do dalszych zalet można zaliczyć graficzną konfigurację sterowania, obszerne możliwości dokumentacji, wydajne narzędzia do testowania i uruchamiania, jak i możliwość dokonywania dowolnych zmian. Możliwe jest zarówno programowanie zdalne, jak i programowanie podrzędnych systemów sterujących w sieci. Oprócz zintegrowanego z Soft CoDeSys asystenta I/O dostępny jest także obszerny instrument systemowy Motion Control Toolbox, posiadający liczne moduły funkcji jak np. regulator, modulacja szerokości impulsów, przetwarzanie sygnału, symulacje oraz zadania matematyczne. Easy Control może być opcjonalnie wyposażony w podłączalny, niezmienny moduł pamięci. Służy do zabezpieczania i transportu programu aplikacji lub formuł w dodatkowym adapterze. Moduł pamięci ma taką konstrukcję, która pozwala na podłączenie standardu MMC-RS (RS reduced size). Element przesuwny chroni kartę pamięci przed przypadkowym wyjęciem.
