Sterownik zasilania - zestaw Kemo M171, 9-28 V / DC | Conrad Electronic

Sterownik prądu DC 5A, obudowa w kolorze czarnym, z wieloma podłączeniami kablowymi. Odpowiedni dla napięcia stałego 4,8-28 V DC, maksymalne obciążenie 5A.

Sterownik prądu DC 5A, obudowa w kolorze czarnym, z wieloma podłączeniami kablowymi. Odpowiedni dla napięcia stałego 4,8-28 V DC, maksymalne obciążenie 5A.

Schemat sterowania przełącznikowego z diagramem połączeń przedstawia, jak moduł elektroniczny (M171) jest podłączony do silnika, baterii i lampy.

Schemat kontrolera mocy DC 5A z potencjometrem. Złącze dla 9-28 V/DC. Bezpiecznik 10 A. Połączenia do obciążenia i potencjometru.

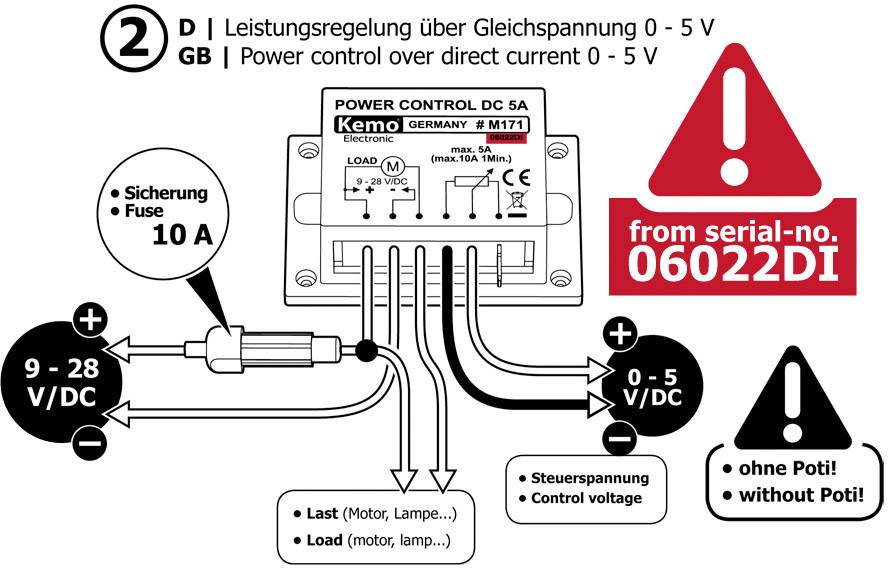

Diagram sterowania wydajnością prądu stałego 5A ze szczegółami podłączenia, bezpiecznikiem i ostrzeżeniami. Podane symbole napięcia oraz numer seryjny.

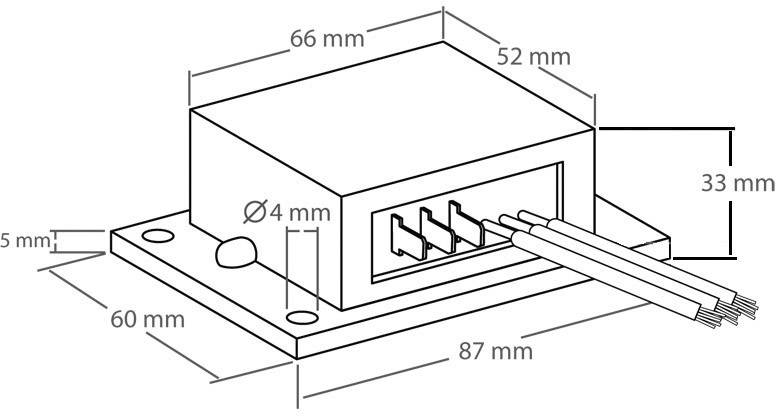

Schemat elektronicznego podzespołu z wymiarami: 87 mm długości, 60 mm szerokości, 33 mm wysokości. Widoczne przewody połączeniowe i otwory mocujące.

1/5

Zdjęcie poglądowe

Kemo

220 Sztuki

Ilość (sztuka)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba

Sztuki

Suma (96,75 zł / Sztuka)

zł

119,00 zł

z VAT (klient indywidualny)

Zgłoś wątpliwości prawne

Cechy produktu

Sterownik zasilania 9-28 V / DC

Dane techniczne

Zakres regulacji: 5 - 95% • obciążalność prądowa 5 lub 10 A (jeśli moduł posiada przykręcony radiator) • Tryb regulacji: Regulator szerokości impulsu PWM - o częstotliwości pomiędzy 10 - 20 kHz • potencjometr 4,7KΩ

Napięcie robocze: 9 - 28 V/DC

Pobór prądu: 5 lub 10 A

Rodzaj produktu: element

Wymiary: (D x S x W) 87 x 60 x 33 mm

Wysokość produktu: 33 mm

Długość produktu: 87 mm

Szerokość produktu: 60 mm

Napięcie robocze: 9 V/DC
12 V/DC
24 V/DC

Waga: 0.2 kg

Rodzaj produktu: Regulator mocy

Do pobrania

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 191273 Sterownik zasilania - zestaw Kemo M171, 9-28 V / DC

Deklaracja zgodności

Deutsch (Deutschland)

Deklaracja zgodności 191273 Sterownik zasilania - zestaw Kemo M171, 9-28 V / DC

Opis

Sterownik mocy do sterowania obciążeniami stałoprądowymi, silniki DC, żarówki, grzejniki, diody LED z rezystorami itp. Dzięki zastosowaniu regulatora szerokości impulsu PWM, urządzenie można stosować do rozruchu i sterowania silnikami elektrycznymi o małych prędkościach obrotowych.

Akcesoria

(^* Podane ceny są cenami netto)

Do korzystania z produktu zgodnie z przeznaczeniem wymagane są niezbędne akcesoria

Fischer Elektronik 10020505 SK 47 150 SA Radiator 0.53 K/W (D x S x W) 150 x 200 x 40 mm

Fischer Elektronik 10020505 SK 47 150 SA Radiator 0.53 K/W (D x S x W) 150 x 200 x 40 mm
