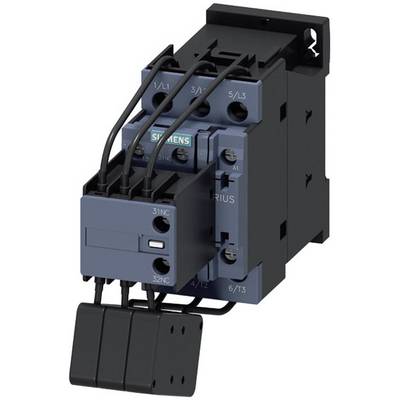

Stycznik kondensatorowy Siemens 3RT2626-1AK65 3RT26261AK65, 3 styki, 1 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Stycznik kondensatorowy
Ilość pinów
3 styki
Połączenie komponentów
śrubowe
Model katalogowy producenta
3RT2626-1AK65
Rozmiar
S0
Karta katalogowa (PDF)
Ilość (zestaw/y)
Oszczędzasz
Cena opakowania (Cena netto)
1
-
787,80 zł
3
2% = 19,21 zł
768,59 zł
5
3% = 26,86 zł
760,94 zł
10
4% = 31,98 zł
755,82 zł
Rabaty ilościowe różnią się w zależności od sprzedawcy
Oszczędzasz 0,00 zł
Liczba
Suma (787,80 zł / Sztuka)
zł
968,99 zł
z VAT (klient indywidualny)
Dane techniczne
- Liczba styków NC / dla styków pomocniczych / dołączanych: 0
- Wysokość instalacji / n.p.m. / maksimum: 2000 m
- Wersja wkładki bezpiecznikowej / do ochrony przeciwzwarciowej obwodu głównego / z koordynacją typu 1 / wymagane: gG: 63 A (690 V, 50 kA)
- Wersja wkładki bezpiecznikowej / do zabezpieczenia zwarciowego łącznika pomocniczego / wymagane: gG: 10 A (500 V, 1 kA)
- Ochrona przed dotykiem / z przodu: ochrona palców przy dotknięciu pionowym od przodu
- Pozycja montażowa: można obracać o +/-180° przy pionowym poziomie montażowym, można przechylać do przodu i do tyłu o +/- 22,5° przy pionowym poziomie montażowym
- Częstotliwość przełączania / przy AC-6b / przy 230 V / maksimum [1/h]: 100
- Częstotliwość przełączania / przy AC-6b / przy 240 V / maksimum [1/h]: 100
- Częstotliwość przełączania / przy AC-6b / przy 400 V / maksimum [1/h]: 100
- Częstotliwość przełączania / przy AC-6b / przy 480 V / maksimum [1/h]: 100
- Częstotliwość przełączania / przy AC-6b / przy 500 V / maksimum [1/h]: 100
- Częstotliwość przełączania / przy AC-6b / przy 600 V / maksimum [1/h]: 100
- Częstotliwość przełączania / przy AC-6b / przy 690 V / maksimum [1/h]: 100
- Obszar zastosowania: do przełączania obciążeń pojemnościowych, np. baterii kondensatorów lub przetwornic
- Pozorna moc przyciągania / cewki magnetycznej / przy AC: 77 VA
- Pozorna moc hamowania / cewki magnetycznej / przy AC: 9,8 VA
- Maksymalne dopuszczalne napięcie dla bezpiecznego rozdzielenia / między cewką a stykami głównymi: 400 V
- Stopień ochrony IP / zacisku przyłączeniowego: IP20
- Numer AWG / jako kodowany przekrój przyłączalnego przewodu / dla styków głównych / maksymalnie: 8
- Rodzaj możliwych do podłączenia przekrojów przewodów / dla linii AWG / dla styków głównych: 2x (16 ... 12), 2x (14... 8.)
- Rodzaj możliwych do podłączenia przekrojów przewodów / dla linii AWG / dla styków pomocniczych: 2x (20 ... 16), 2x (18... 14), 2x12
- Przekrój przyłączanego przewodu / dla styków głównych / sztywny / minimum: 1 mm²
- Przekrój przyłączanego przewodu / dla styków głównych / jednożyłowy / maksymalnie: 10 mm²
- Rodzaj przekrojów przewodów możliwych do podłączenia / dla styków głównych / drut lub linka: 2x (1 ... 2,5 mm²), 2x (2,5 ... 10 mm²)
- Przekrój przyłączanego przewodu / dla styków głównych / linka / minimum: 1 mm²
- Przekrój przyłączanego przewodu / dla styków głównych / linka / maksymalnie: 10 mm²
- Rodzaj łączonych przekrojów przewodów / dla styków głównych / linka / z obróbką końcówki rdzenia: 2x (1 ... 2,5 mm²), 2x (2,5 ... 6 mm²), 1x 10 mm²
- Rodzaj łączonych przekrojów przewodów / dla styków pomocniczych / sztywny: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm²
- Rodzaj łączonych przekrojów przewodów / dla styków pomocniczych / drut lub linka: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm²
- Rodzaj przekrojów przewodów możliwych do podłączenia / dla styków pomocniczych / linka / z obróbką końcówki rdzenia: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
- Rodzaj produktu
Stycznik kondensatorowy
- Model katalogowy producenta
3RT2626-1AK65
- Rozmiar
S0
- Ilość pinów
3 styki
- Rodzaj styku
3 NO
- Rodzaj styku pomocnicznego
1 NO
2 NC
- Napięcie sterowania (min.)
110 V/AC
- Napięcie sterowania (max.)
120 V/AC
- Zakres napięcia sterującego
110 - 120 V/AC
- Sposób montażu
przykręcany
mocowany
- Połączenie komponentów
śrubowe
- Żywotność elektryczna
200000
- Żywotność mechaniczna
3000000
- Czas reakcji
16 ms
- Czas rozpadu
40 ms
IP20
- Minimalna temperatura
-25 °C
- Maksymalna temperatura
+60 °C
- Szerokość produktu
45 mm
- Wysokość produktu
135 mm
- Głębokość produktu
155 mm
- Wymiary
(S x W x G) 45 x 135 x 155 mm
- Zawartość
1 szt.
- Zgodne z RoHS
Tak
Do pobrania
Karta katalogowa
Karta katalogowa 2862387 Stycznik kondensatorowy Siemens 3RT2626-1AK65 3RT26261AK65, 3 styki, 1 szt.
Opis
Stycznik kondensatorowy, AC-6b 20 kVAr, / 400 V, 3-biegunowy, AC 110 V, 50 Hz / 120 V, 60 Hz, styki pomocnicze: 1 NO + 2 NC, zacisk śrubowy stycznik kondensatorowy SIRIUS 3RT26 do przełączania obciążeń pojemnościowych, np. konwertery.
Styczniki kondensatorowe 3RT26 są częścią systemu modułowego SIRIUS z doskonale dopasowanymi produktami. Oferują napędy konwencjonalne do pracy AC i DC, jak również napędy elektroniczne do pracy AC/DC. Imponują wysoką wydajnością połączoną z kompaktową konstrukcją i wysoką niezawodnością kontaktu. Można je łączyć z innymi komponentami podajnika ładunku na różne sposoby. Wiele kombinacji urządzeń jest testowanych w fabryce. Zintegrowane przełączniki pomocnicze zmniejszają złożoność konstrukcji. Złącza z przodu umożliwiają łatwe okablowanie. Styczniki kondensatorowe 3RT26 są odporne na warunki klimatyczne i dopuszczone na całym świecie (np. IEC i UL/CSA).
Są dostępne w różnych rozmiarach iw szerokim zakresie mocy w trybie AC i DC z technologią połączeń śrubowych.
Szeroka gama akcesoriów jest taka sama dla wszystkich rozmiarów.
Styczniki kondensatorów 3RT26 zastępują styczniki kondensatorów 3RT16.
Prosty, wydajny, zawsze aktualny – system modułowy SIRIUS.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Styczniki kondensatorowe 3RT26 są częścią systemu modułowego SIRIUS z doskonale dopasowanymi produktami. Oferują napędy konwencjonalne do pracy AC i DC, jak również napędy elektroniczne do pracy AC/DC. Imponują wysoką wydajnością połączoną z kompaktową konstrukcją i wysoką niezawodnością kontaktu. Można je łączyć z innymi komponentami podajnika ładunku na różne sposoby. Wiele kombinacji urządzeń jest testowanych w fabryce. Zintegrowane przełączniki pomocnicze zmniejszają złożoność konstrukcji. Złącza z przodu umożliwiają łatwe okablowanie. Styczniki kondensatorowe 3RT26 są odporne na warunki klimatyczne i dopuszczone na całym świecie (np. IEC i UL/CSA).
Są dostępne w różnych rozmiarach iw szerokim zakresie mocy w trybie AC i DC z technologią połączeń śrubowych.
Szeroka gama akcesoriów jest taka sama dla wszystkich rozmiarów.
Styczniki kondensatorów 3RT26 zastępują styczniki kondensatorów 3RT16.
Prosty, wydajny, zawsze aktualny – system modułowy SIRIUS.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwagi
- Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).
