Name: Stycznik Siemens 3RT1373-6AR36 3RT13736AR36, 4 styki, 1000 V, 1 szt.
Brand: Siemens
SKU: 2863535
Availability: BackOrder

Elektryczny wyłącznik mocy firmy Siemens. Posiada trzy bieguny i jest przeznaczony do ochrony obwodów elektrycznych.

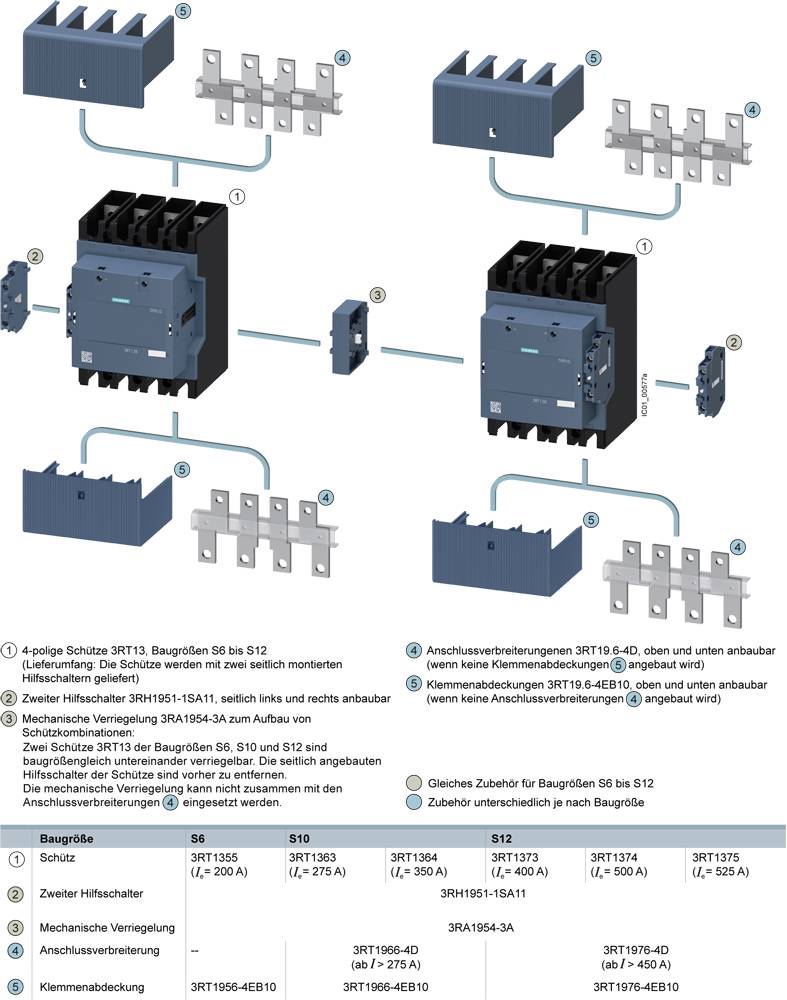

Schemat elektryczny styku 4-biegunowego '3RT13', seria 58 do 512, z instrukcjami montażu i podłączenia oraz szczegółami akcesoriów.

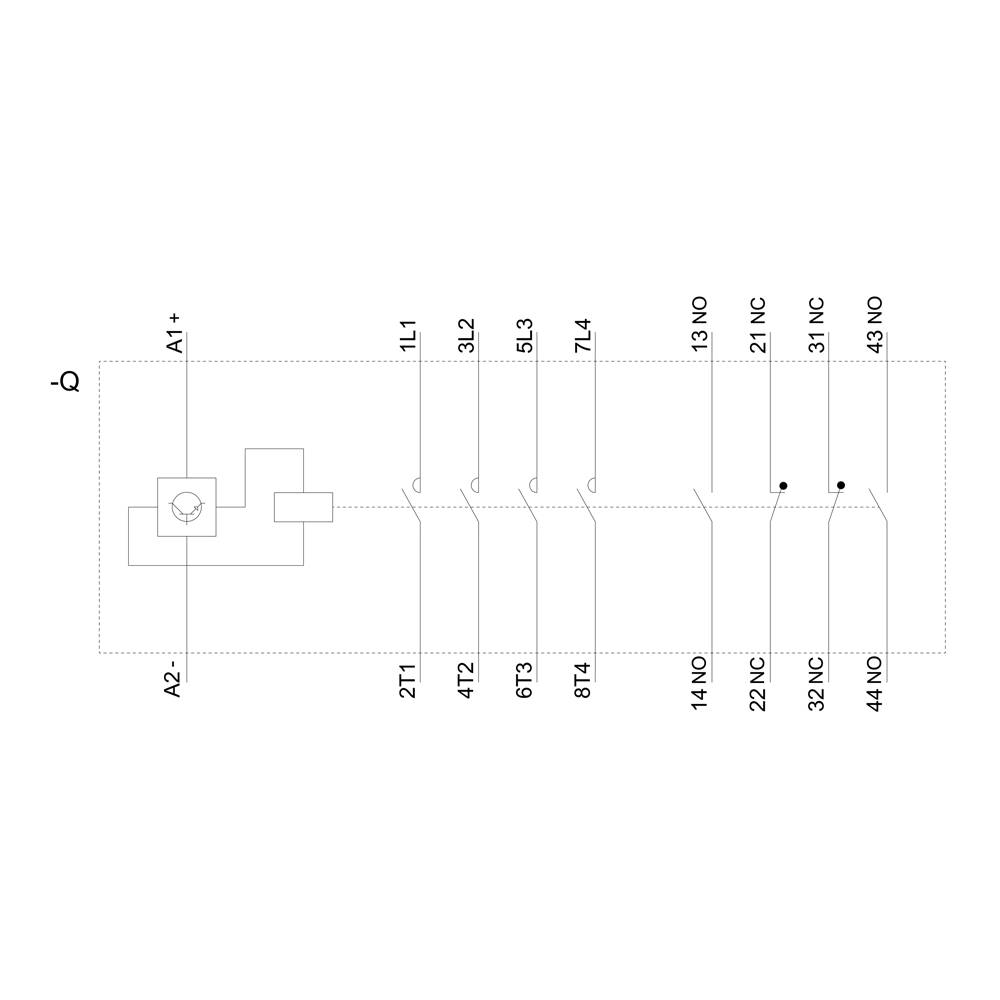

Schemat elektrycznego obwodu z szeregiem styków oznaczonych jako 1L1, 2T1, 4T2, 6T3, 8T4 oraz 14NO do 44NO.

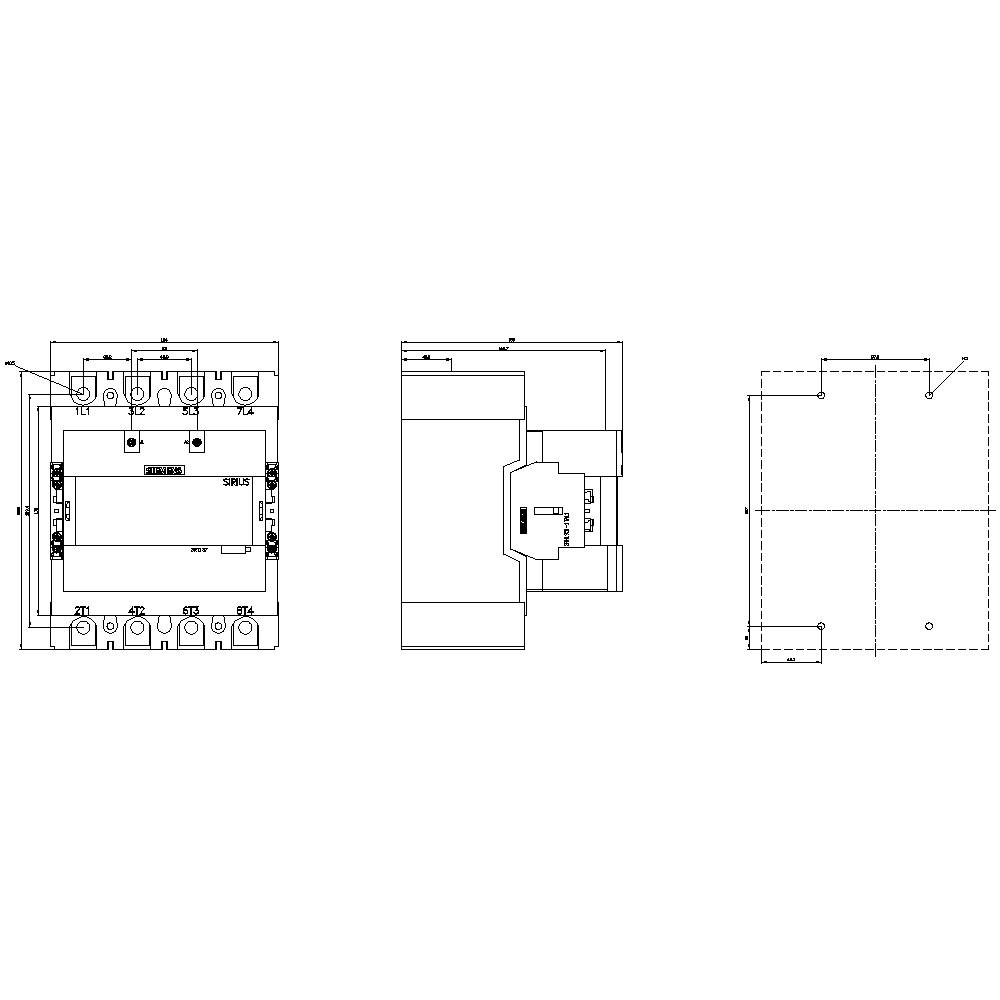

Rysunek techniczny przełącznika elektrycznego z widokami: czołowym, bocznym i z góry. Przedstawia podłączenia i szczegóły montażowe.

1/4

Zdjęcie poglądowe

Rodzaj produktu

Stycznik

Ilość pinów

4 styki

Napięcie znamionowe

1000 V

Moc

132000 W

Połączenie komponentów

śrubowe

złącze szynowe

Karta katalogowa (PDF)

Dostawa w czw. 3.12

Liczba

Sztuki

Suma (10 499,00 zł / Sztuka)

10 499,00 zł

8535,77 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 999,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Ilość styków NO / na styczniku / dla styków pomocniczych: 2
Liczba kontaktów zwiernych / dla kontaktów głównych: 4
Liczba styków zwiernych / dla styków pomocniczych: 2
Liczba styków NO / dla styków pomocniczych / dołączanych: 2
Ilość styków NO / dla styków pomocniczych / przełączanie bezzwłoczne: 2
Ilość styków NC / na styczniku / dla styków pomocniczych: 2
Liczba styków rozwiernych / dla styków pomocniczych: 2
Liczba styków NC / dla styków pomocniczych / dołączanych: 2
Liczba styków NC / dla styków pomocniczych / przełączanie bezzwłoczne: 2
Prąd roboczy przy AC-1 / przy 400 V / przy temperaturze otoczenia 40 °C: 400 A
Prąd roboczy przy AC-3 / przy 400 V: 265 A
Moc rozruchowa cewki magnetycznej przy DC: 600 W
Rodzaj możliwych do podłączenia przekrojów przewodów / dla linii AWG / dla styków pomocniczych: 1x (18 ... 14), 2x (18... 14)
Wysokość instalacji nad poziomem morza / maksymalna: 2000 m
Instalacja seryjna: tak
Ochrona przed dotykiem z przodu: Bezpieczny dla palców przy dotknięciu pionowym od przodu za pomocą zacisków skrzynkowych/osłony
Napięcie izolacji obwodu głównego przy stopniu zanieczyszczenia 3: 1000 V
Kontakt lustrzany: tak
Stopień ochrony: IP20 z przodu z osłoną
Napięcie udarowe wytrzymywane obwodu głównego: 8 kV
Rozszerzenie produktu / przełącznik pomocniczy: tak

Rodzaj produktu: Stycznik

Model katalogowy producenta: 3RT1373-6AR36

Rozmiar: S12

Ilość pinów: 4 styki

Rodzaj styku: 2 NO
2 NC

Napięcie znamionowe: 1000 V

Napięcie sterowania (min.): 250 V/AC
250 V/DC

Napięcie sterowania (max.): 500 V/AC
500 V/DC

Zakres napięcia sterującego: 250, 250 - 500, 500 V/AC, V/DC

Maksymalna moc przełączania: 132000 W

Maksymalne natężenie ciągłe: 400 A

: 132000 W

Pasuje do przekaźników marki: Siemens

Pasuje do przekaźników: Siemens serii Sirius

Cechy przekaźnika: styk pomocniczy

Sposób montażu: przykręcany

Połączenie komponentów: śrubowe
złącze szynowe

Czas reakcji: 80 ms

Czas rozpadu: 60 ms

: IP00

Minimalna temperatura: -40 °C

Maksymalna temperatura: +60 °C

Szerokość produktu: 184 mm

Wysokość produktu: 225 mm

Głębokość produktu: 180 mm

Wymiary: (S x W x G) 184 x 225 x 180 mm

Zawartość: 1 szt.

Zgodne z RoHS: Tak

UKCA: nie dotyczy

Warianty(Wszystkie ceny zawierają podatek VAT, bez kosztów dostawy)

Moc

Ilość pinów

Napięcie znamionowe

Siemens 3RT1355-6AE36 Stycznik 2 NO, 2 NC 75000 W 690 V styk pomocniczy Pasuje do przekaźników marki: Siemens 1 szt.

Numer produktu2863517

Dostawa w wt. 24.11

Conrad Electronic

75000 W

4 styki

690 V

Sztuki

Min.: 1

Vielfache: 1

4569,00 zł^*

Siemens 3RT1355-6AR36 Stycznik 2 NO, 2 NC 75000 W 690 V styk pomocniczy Pasuje do przekaźników marki: Siemens 1 szt.

Numer produktu2863523

Dostawa w czw. 3.12

Conrad Electronic

75000 W

4 styki

690 V

Sztuki

Min.: 1

Vielfache: 1

4569,00 zł^*

Siemens 3RT1363-6AF36 Stycznik 2 NO, 2 NC 90000 W 1000 V styk pomocniczy Pasuje do przekaźników marki: Siemens 1 szt.

Numer produktu2863525

Dostawa w czw. 3.12

Conrad Electronic

90000 W

4 styki

1000 V

Sztuki

Min.: 1

Vielfache: 1

6549,00 zł^*

Siemens 3RT1363-6AP36 Stycznik 2 NO, 2 NC 90000 W 1000 V styk pomocniczy Pasuje do przekaźników marki: Siemens 1 szt.

Numer produktu2863526

Dostawa w czw. 12.11

Conrad Electronic

90000 W

4 styki

1000 V

Sztuki

Min.: 1

Vielfache: 1

6549,00 zł^*

Siemens 3RT1363-6AR36 Stycznik 2 NO, 2 NC 90000 W 1000 V styk pomocniczy Pasuje do przekaźników marki: Siemens 1 szt.

Numer produktu2863527

Dostawa w wt. 24.11

Conrad Electronic

90000 W

4 styki

1000 V

Sztuki

Min.: 1

Vielfache: 1

6549,00 zł^*

Siemens 3RT1364-6AE36 Stycznik 2 NO, 2 NC 110000 W 1000 V styk pomocniczy Pasuje do przekaźników marki: Siemens sztuka 1 szt.

Numer produktu2863528

Dostawa w wt. 3.11

70 zestaw/yConrad Electronic

110000 W

4 styki

1000 V

Sztuki

Min.: 1

Vielfache: 1

9709,00 zł^*

Siemens 3RT1373-6AF36 Stycznik 2 NO, 2 NC 132000 W 1000 V styk pomocniczy Pasuje do przekaźników marki: Siemens 1 szt.

Numer produktu2863533

Dostawa w czw. 3.12

Conrad Electronic

132000 W

4 styki

1000 V

Sztuki

Min.: 1

Vielfache: 1

10 499,00 zł^*

Siemens 3RT1373-6AP36 Stycznik 2 NO, 2 NC 132000 W 1000 V styk pomocniczy Pasuje do przekaźników marki: Siemens 1 szt.

Numer produktu2863534

Dostawa w czw. 12.11

Conrad Electronic

132000 W

4 styki

1000 V

Sztuki

Min.: 1

Vielfache: 1

10 499,00 zł^*

Siemens 3RT1374-6AR36 Stycznik 2 NO, 2 NC 160000 W 1000 V styk pomocniczy Pasuje do przekaźników marki: Siemens 1 szt.

Numer produktu2863539

Dostawa w czw. 3.12

Conrad Electronic

160000 W

4 styki

1000 V

Sztuki

Min.: 1

Vielfache: 1

12 699,00 zł^*

Siemens 3RT1375-6AF36 Stycznik 2 NO, 2 NC 200000 W 1000 V styk pomocniczy Pasuje do przekaźników marki: Siemens 1 szt.

Numer produktu2863541

Dostawa w czw. 3.12

Conrad Electronic

200000 W

4 styki

1000 V

Sztuki

Min.: 1

Vielfache: 1

13 999,00 zł^*

Do pobrania

Karta katalogowa

Karta katalogowa 2863535 Stycznik Siemens 3RT1373-6AR36 3RT13736AR36, 4 styki, 1000 V, 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2863535 Stycznik Siemens 3RT1373-6AR36 3RT13736AR36, 4 styki, 1000 V, 1 szt.

Opis

Stycznik, AC-1, 400 A/400 V/40°C, S12, 4-biegunowy, 250-500 V AC/DC, 2 NO+2 NC, złącze szynowe/śrubowe Prosty, wydajny, zawsze aktualny data - system modułowy SIRIUS.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Uwagi

Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).

Opis

Uwagi

Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).
