Name: Stycznik Siemens 3RT2016-2KB42 3RT20162KB42, 3 styki, 690 V/AC, 1 szt.
Brand: Siemens
SKU: 1731366
Availability: InStock

Czarny elektryczny łącznik kontaktowy Siemens, model Sirius, z wieloma zaciskami przyłączeniowymi z przodu.

Widok wnętrza otwartej szafy sterowniczej po lewej stronie, pełnej licznych przewodów i komponentów. Po prawej stronie mokra szyba, za którą widać maszynę produkcyjną.

Diagram przedstawia montaż złączek z wyposażeniem, w tym złączami wtyczkowymi, blokami zaciskowymi oraz wielkościami konstrukcyjnymi. Ponumerowane części są powiązane z opisami.

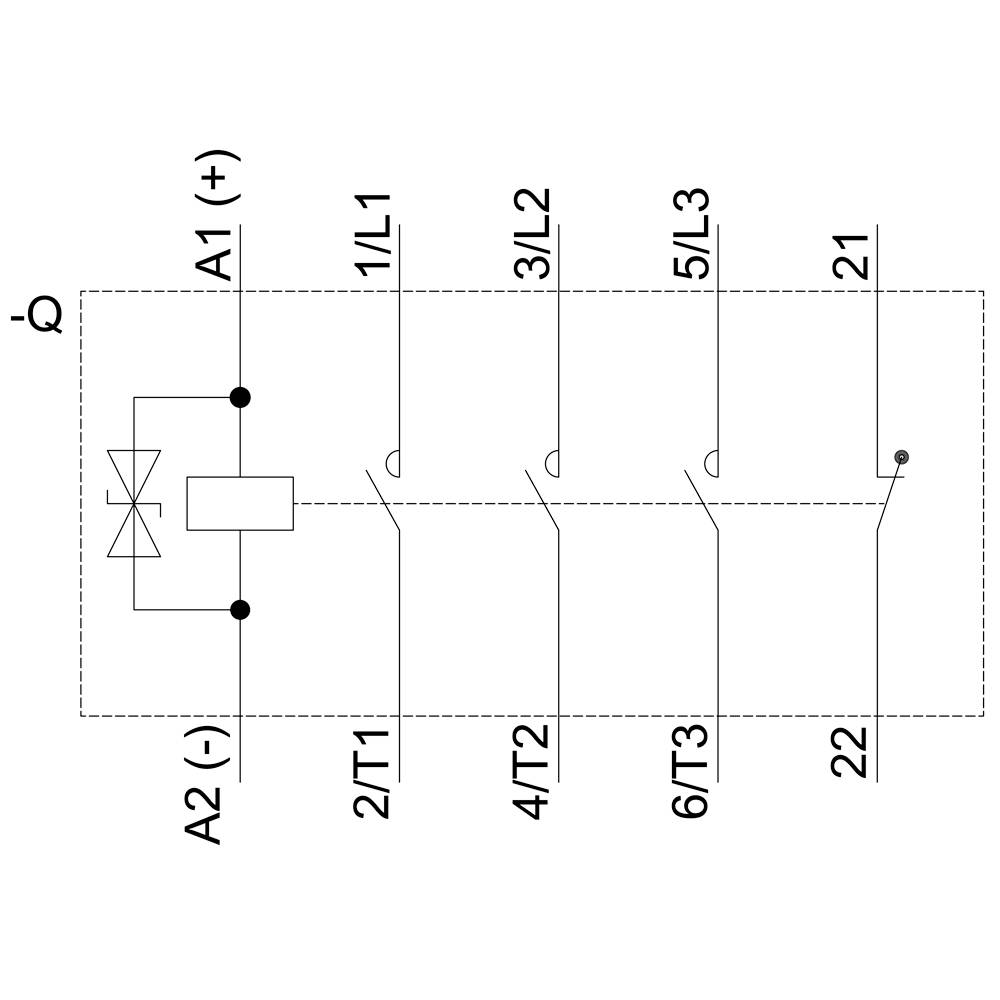

Schemat elektryczny układu stycznika z trzema stykami głównymi i cewką. Zaciski A1, A2, 1/L1, 2/T1, 3/L2, 4/T2, 5/L3, 6/T3, 21, 22.

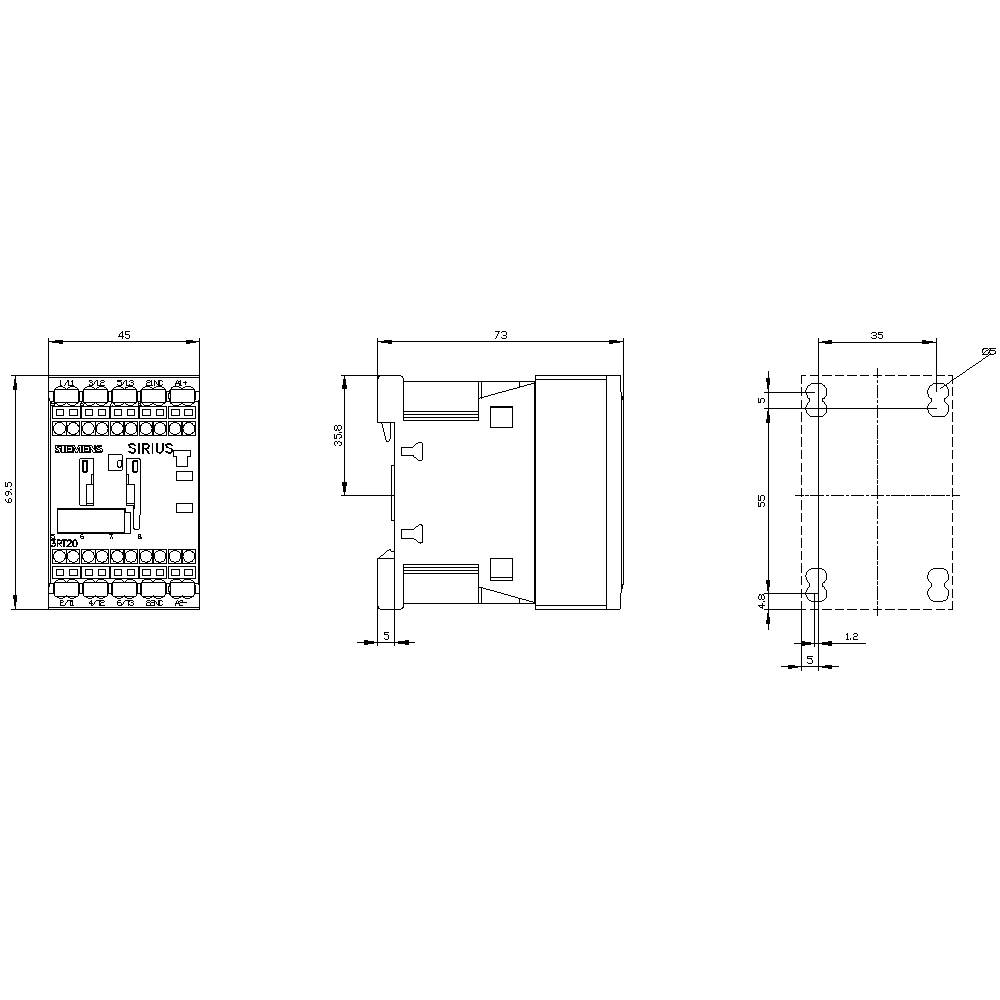

Rysunek techniczny przełącznika elektrycznego z widokiem z przodu, z boku i z góry, zawierający oznaczenia wymiarów.

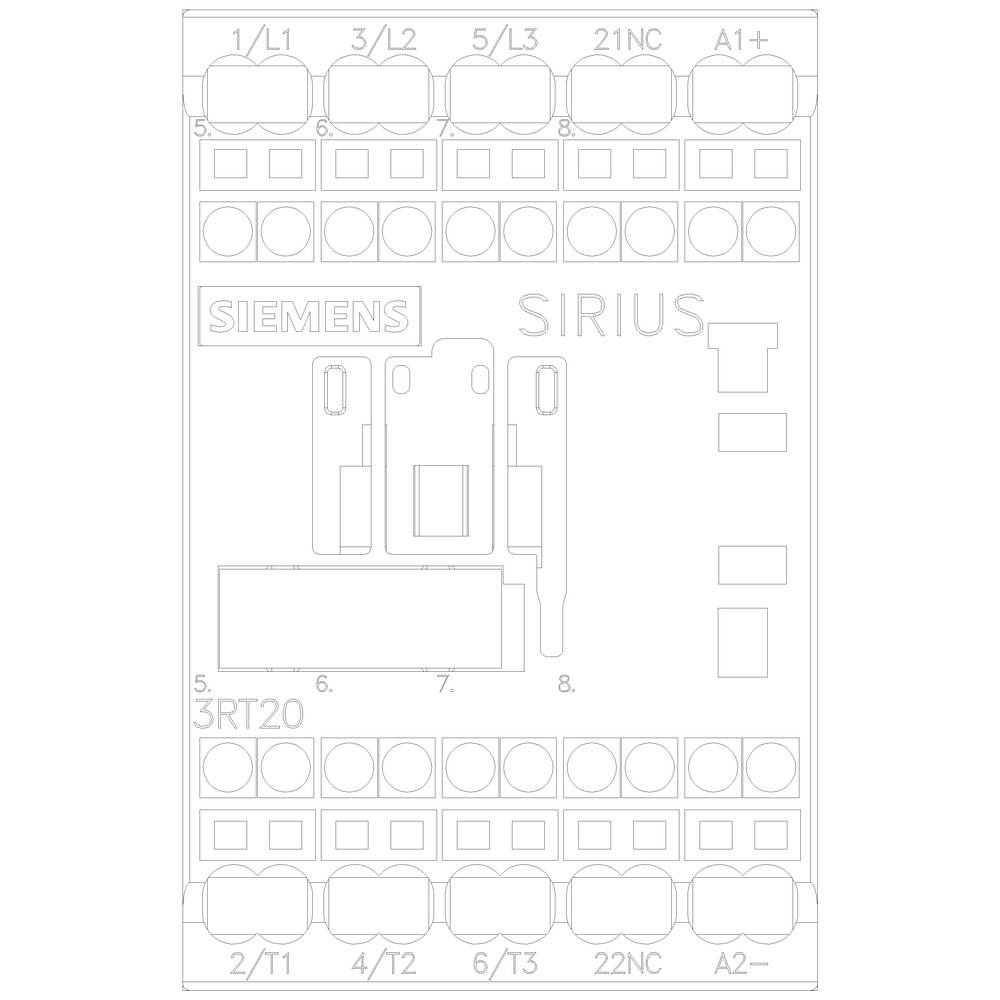

Rysunek techniczny stycznika Siemens Sirius 3RT20. Przedstawia różne przyłącza i zaciski do podłączeń elektrycznych.

1/6

Zdjęcie poglądowe

Rodzaj produktu

Stycznik

Ilość pinów

3 styki

Napięcie znamionowe

690 V/AC

Moc

4 kW

Połączenie komponentów

terminal przepustowy

Karta katalogowa (PDF)

Szybka dostawa w pt. 23.10

3 Sztuki

Liczba

Sztuki

Suma (329,00 zł / Sztuka)

329,00 zł

267,48 zł

bez VAT (klient biznesowy)

Cena brutto

tylko 49,99 zł

Dostępnych jest tylko 3 sztuka

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Rodzaj napięcia: DC
Przekrój przewodu pełny lub linka: 4 mm²
Przekrój przewodu drobno spleciony: 2,5 mm²

Opakowanie: sztuka

Rodzaj produktu: Stycznik

Model katalogowy producenta: 3RT2016-2KB42

Rozmiar: S00

Ilość pinów: 3 styki

Rodzaj styku: 3 NO

Rodzaj styku pomocnicznego: 1 NC

Napięcie znamionowe: 690 V/AC

Napięcie sterowania (min.): 24 V/DC

Napięcie sterowania (max.): 24 V/DC

Zakres napięcia sterującego: 24 - 24 V/DC

Maksymalne napięcie przełączania: 690 V/AC

Maksymalne natężenie ciągłe: 9 A

: 4 kW

Pasuje do przekaźników marki: Siemens

Pasuje do przekaźników: Siemens serii Sirius

Cechy przekaźnika: dioda zabezpieczająca

Sposób montażu: mocowany
przykręcany

Połączenie komponentów: terminal przepustowy

Żywotność mechaniczna: 30000000

: IP20

Minimalna temperatura: -25 °C

Maksymalna temperatura: +60 °C

Szerokość produktu: 45 mm

Wysokość produktu: 70 mm

Głębokość produktu: 73 mm

Wymiary: (S x W x G) 45 x 70 x 73 mm

Zawartość: 1 szt.

Zgodne z RoHS: Tak

: TRUE

: 4 kW

: 3

: 1

: 9 A

: 22 A

: 24-24 V

: Spring clamp connection

: DC

: 8.5 A

: 3.677

UKCA: tak

Warianty(Wszystkie ceny zawierają podatek VAT, bez kosztów dostawy)

Rodzaj produktu

Siemens 3RT2015-1AB01-1AA0 Stycznik 3 NO 690 V/AC styk pomocniczy Pasuje do przekaźników marki: Siemens sztuka 1 szt.

Numer produktu1729542

Dostawa w czw. 5.11

Conrad Electronic

Stycznik

Sztuki

Min.: 1

Vielfache: 1

249,00 zł^*

Siemens 3RT2015-1AB02 Stycznik 3 NO 690 V/AC styk pomocniczy Pasuje do przekaźników marki: Siemens sztuka 1 szt.

Numer produktu1729543

Dostawa w śr. 4.11

Conrad Electronic

Stycznik

Sztuki

Min.: 1

Vielfache: 1

229,00 zł^*

Siemens 3RT2015-1AB02-2AA0 Stycznik 3 NO 3 kW 690 V/AC styk pomocniczy Pasuje do przekaźników marki: Siemens 1 szt.

Numer produktu1686470

Dostawa w czw. 5.11

Conrad Electronic

Stycznik

Sztuki

Min.: 1

Vielfache: 1

249,00 zł^*

Siemens 3RT2015-1AD01 Stycznik 3 NO 3 kW 690 V/AC Pasuje do przekaźników marki: Siemens 1 szt.

Numer produktu1729544

Dostawa w czw. 5.11

Conrad Electronic

Stycznik

Sztuki

Min.: 1

Vielfache: 1

249,00 zł^*

Siemens 3RT2015-1AF02 Stycznik 3 NO 690 V/AC styk pomocniczy Pasuje do przekaźników marki: Siemens 1 szt.

Numer produktu1729546

Dostawa w śr. 4.11

Conrad Electronic

Stycznik

Sztuki

Min.: 1

Vielfache: 1

239,00 zł^*

Siemens 3RT2015-1AG61 Stycznik 3 NO 3 kW 690 V/AC styk pomocniczy Pasuje do przekaźników marki: Siemens 1 szt.

Numer produktu1730315

Dostawa w czw. 5.11

Conrad Electronic

Stycznik

Sztuki

Min.: 1

Vielfache: 1

249,00 zł^*

Siemens 3RT2015-1AG62 Stycznik 3 NO 3 kW 690 V/AC styk pomocniczy Pasuje do przekaźników marki: Siemens 1 szt.

Numer produktu1706221

Dostawa w czw. 5.11

Conrad Electronic

Stycznik

Sztuki

Min.: 1

Vielfache: 1

249,00 zł^*

Siemens 3RT2015-1AH01 Stycznik 3 NO 690 V/AC styk pomocniczy Pasuje do przekaźników marki: Siemens 1 szt.

Numer produktu1700667

Dostawa w czw. 5.11

Conrad Electronic

Stycznik

Sztuki

Min.: 1

Vielfache: 1

239,00 zł^*

Siemens 3RT2015-1AK61 Stycznik 3 NO 690 V/AC styk pomocniczy Pasuje do przekaźników marki: Siemens sztuka 1 szt.

Numer produktu1730317

Dostawa w śr. 4.11

Conrad Electronic

Stycznik

Sztuki

Min.: 1

Vielfache: 1

249,00 zł^*

Siemens 3RT2015-1AK62 Stycznik 3 NO 690 V/AC styk pomocniczy Pasuje do przekaźników marki: Siemens 1 szt.

Numer produktu1730318

Dostawa w śr. 4.11

Conrad Electronic

Stycznik

Sztuki

Min.: 1

Vielfache: 1

249,00 zł^*

Do pobrania

Karta katalogowa

Karta katalogowa 1731366 Stycznik Siemens 3RT2016-2KB42 3RT20162KB42, 3 styki, 690 V/AC, 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1731366 Stycznik Siemens 3RT2016-2KB42 3RT20162KB42, 3 styki, 690 V/AC, 1 szt.

Opis

Stycznik mocy, AC-3 9 A, 4 kW / 400 V 1 NC, DC 24 V 0,7-1,25*US 3-biegunowy, rozmiar S00 Połączenie sprężynowe ze zintegrowaną diodą tłumiącą Połączenie sprężynowe odpowiednie dla wyjść PLC nie może być rozszerzone ze stykami pomocniczymi Stycznik sprzęgający SIRIUS 3RT2 do przełączania silników oraz obwodów pomocniczych i sterowniczych, specjalnie zaprojektowany do bezpośredniego podłączenia do sterowników elektronicznych.
Styczniki 3RT2 są częścią modułowego systemu SIRIUS z idealnie dopasowanymi produktami. Imponują wysoką wydajnością połączoną z kompaktową konstrukcją i wysoką niezawodnością styków. Można je łączyć z innymi elementami podajnika ładunku na różne sposoby. Wiele kombinacji urządzeń jest testowanych w fabryce. Zintegrowane przełączniki pomocnicze zmniejszają złożoność Twojej konstrukcji. Przednie złącza umożliwiają łatwe okablowanie. Styczniki 3RT2 są odporne na warunki klimatyczne, zatwierdzone na całym świecie (np. IEC i UL/CSA) oraz IE3/IE4ready.
Oprócz technologii połączeń śrubowych, urządzenia są konsekwentnie dostępne z połączeniami sprężynowymi, które zapewniają szybkie, bezobsługowe i odporne na wibracje połączenie.
Prosty, wydajny, zawsze aktualny - system modułowy SIRIUS.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Uwagi

Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).

Opis

Uwagi

Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).
