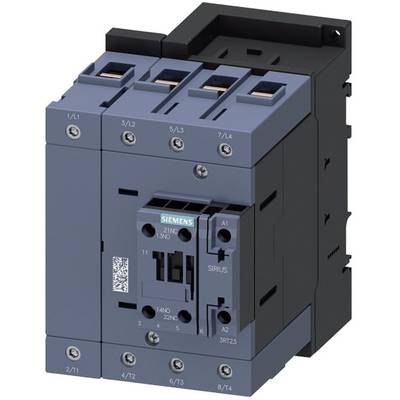

Siemens 3RT2344-1NB30 Stycznik 1 NO, 1 NC 690 V warystor 1 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Stycznik
Ilość pinów
4 styki
Napięcie znamionowe
690 V
Połączenie komponentów
śrubowe
Model katalogowy producenta
3RT2344-1NB30
Karta katalogowa (PDF)
Ilość (zestaw/y)
Oszczędzasz
Cena opakowania (Cena netto)
1
-
2031,71 zł
3
2% = 49,58 zł
1982,13 zł
5
3% = 69,29 zł
1962,42 zł
10
4% = 82,49 zł
1949,22 zł
Rabaty ilościowe różnią się w zależności od sprzedawcy
Oszczędzasz 0,00 zł
Liczba
Suma (2031,71 zł / Sztuka)
2031,71 zł
2499,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dane techniczne
- Ilość styków NO / na styczniku / dla styków pomocniczych: 1
- Liczba kontaktów zwiernych / dla kontaktów głównych: 4
- Liczba styków zwiernych / dla styków pomocniczych: 1
- Liczba styków NO / dla styków pomocniczych / dołączanych: 2
- Ilość styków NO / dla styków pomocniczych / przełączanie bezzwłoczne: 1
- Ilość styków rozwiernych / na styczniku / dla styków pomocniczych: 1
- Liczba styków rozwiernych / dla styków pomocniczych: 1
- Liczba styków NC / dla styków pomocniczych / dołączanych: 2
- Liczba styków NC / dla styków pomocniczych / przełączanie bezzwłoczne: 1
- Prąd roboczy przy AC-1 / przy 400 V / przy temperaturze otoczenia 40°C: 110 A
- Moc rozruchowa cewki magnetycznej przy DC: 76 W
- Rodzaj możliwych do podłączenia przekrojów przewodów / dla linii AWG / dla styków głównych: 2x (10 ... 1/0), 1x (10 ... 2)
- Rodzaj możliwych do podłączenia przekrojów przewodów / dla linii AWG / dla styków pomocniczych: 2x (20 ... 16), 2x (18... 14)
- Wysokość instalacji nad poziomem morza / maksymalna: 2000 m
- Instalacja seryjna: tak
- Ochrona przed dotykiem z przodu: ochrona palców przy dotknięciu pionowym od przodu
- Napięcie izolacji obwodu głównego przy stopniu zanieczyszczenia 3: 690 V
- Żywotność mechaniczna (cykle łączeń) stycznika z dołączonym blokiem styków pomocniczych / typowo: 10000000
- Kontakt lustrzany: tak
- Napięcie udarowe wytrzymywane obwodu głównego: 8 kV
- Rozszerzenie produktu / przełącznik pomocniczy: tak
- Rodzaj produktu
Stycznik
- Model katalogowy producenta
3RT2344-1NB30
- Rozmiar
S3
- Ilość pinów
4 styki
- Rodzaj styku
1 NO
1 NC
- Napięcie znamionowe
690 V
- Napięcie sterowania (min.)
20 V/AC
20 V/DC
- Napięcie sterowania (max.)
33 V/AC
33 V/DC
- Zakres napięcia sterującego
20, 20 - 33, 33 V/AC, V/DC
- Cechy przekaźnika
warystor
- Sposób montażu
przykręcany
mocowany
szyna
- Połączenie komponentów
śrubowe
- Żywotność mechaniczna
10000000
- Czas reakcji
57 ms
- Czas rozpadu
70 ms
IP00
IP20
- Minimalna temperatura
-25 °C
- Maksymalna temperatura
+60 °C

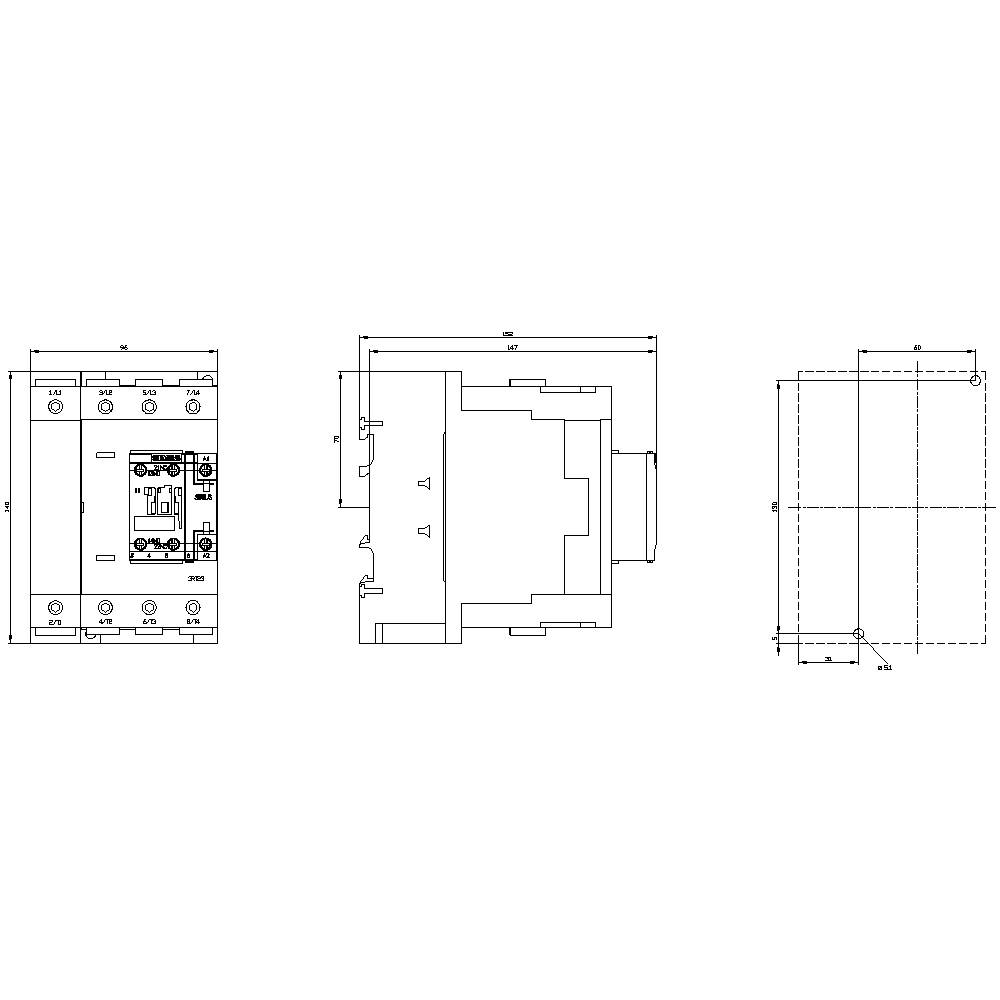

- Szerokość produktu
96 mm
- Wysokość produktu
140 mm
- Głębokość produktu
152 mm
- Wymiary
(S x W x G) 96 x 140 x 152 mm
- Zawartość
1 szt.
- Zgodne z RoHS
Tak
Do pobrania
Karta katalogowa
Karta katalogowa 2863642 Siemens 3RT2344-1NB30 Stycznik 1 NO, 1 NC 690 V warystor 1 szt.
Opis

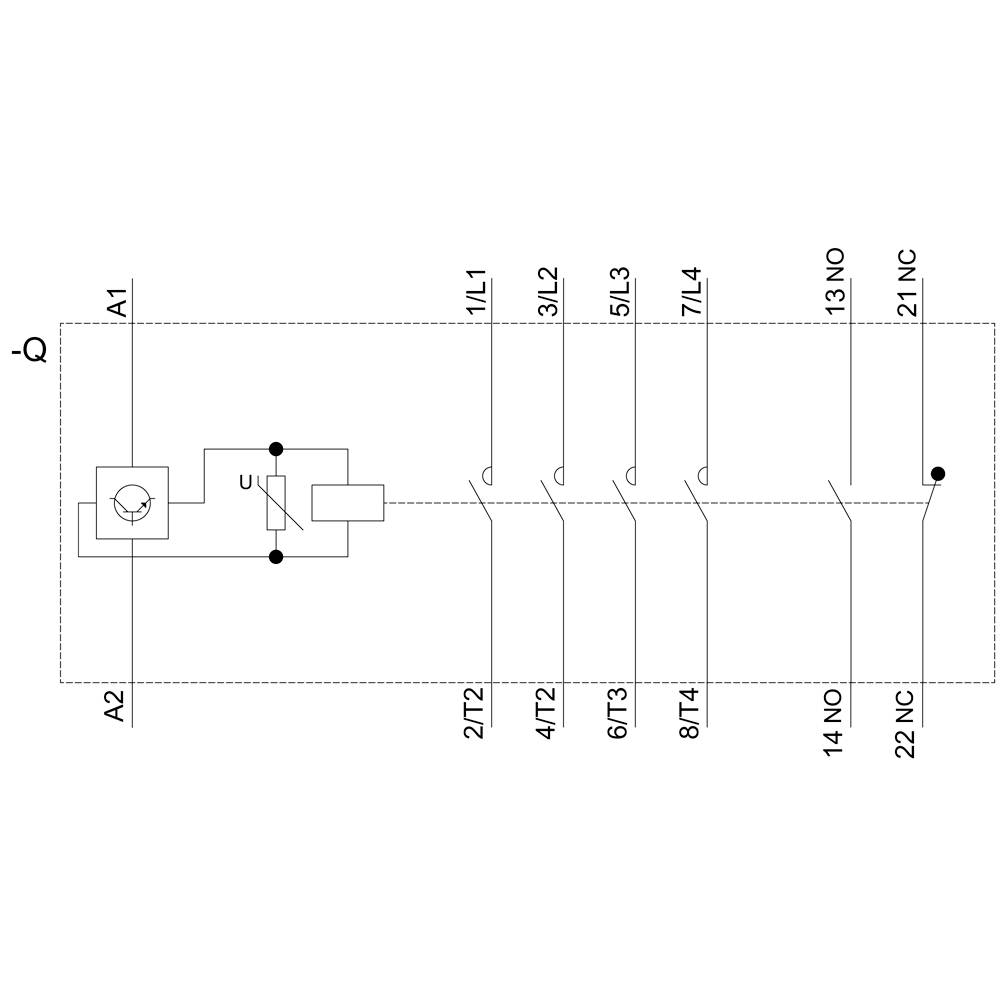

Stycznik AC-1, 110 A, 400 V / 40 °C, 4-biegunowy, 20-33 V AC/DC, 50/60 Hz, ze zintegrowanym warystorem, styki pomocnicze: 1 NO + 1 NC, zaciski śrubowe Stycznik SIRIUS 3RT23 do przełączania z obciążeń rezystancyjnych.
Styczniki 3RT23 są częścią systemu modułowego SIRIUS z doskonale dopasowanymi produktami. Imponują wysoką wydajnością połączoną z kompaktową konstrukcją i wysoką niezawodnością kontaktu. Można je łączyć z innymi komponentami podajnika ładunku na różne sposoby. Wiele kombinacji urządzeń jest testowanych w fabryce. Styczniki zapewniają optymalne połączenie ze sterownikiem dla każdej aplikacji (równolegle, przez ASi lub IO-Link). Zintegrowane przełączniki pomocnicze zmniejszają złożoność konstrukcji. Złącza z przodu umożliwiają łatwe okablowanie. Styczniki 3RT23 są odporne na warunki klimatyczne i dopuszczone na całym świecie (np. IEC i UL/CSA).
Są dostępne w różnych rozmiarach iw dużym zakresie mocy z pracą AC i DC. Oprócz technologii połączeń śrubowych urządzenia są również stale dostępne z połączeniami sprężynowymi, zapewniającymi szybkie, bezobsługowe i odporne na wibracje połączenie.
Szeroka gama akcesoriów, takich jak styki pomocnicze, wyzwalacze pomocnicze itp. jest taka sama dla wszystkich rozmiarów.
Prosty, wydajny, zawsze aktualny – system modułowy SIRIUS.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Styczniki 3RT23 są częścią systemu modułowego SIRIUS z doskonale dopasowanymi produktami. Imponują wysoką wydajnością połączoną z kompaktową konstrukcją i wysoką niezawodnością kontaktu. Można je łączyć z innymi komponentami podajnika ładunku na różne sposoby. Wiele kombinacji urządzeń jest testowanych w fabryce. Styczniki zapewniają optymalne połączenie ze sterownikiem dla każdej aplikacji (równolegle, przez ASi lub IO-Link). Zintegrowane przełączniki pomocnicze zmniejszają złożoność konstrukcji. Złącza z przodu umożliwiają łatwe okablowanie. Styczniki 3RT23 są odporne na warunki klimatyczne i dopuszczone na całym świecie (np. IEC i UL/CSA).
Są dostępne w różnych rozmiarach iw dużym zakresie mocy z pracą AC i DC. Oprócz technologii połączeń śrubowych urządzenia są również stale dostępne z połączeniami sprężynowymi, zapewniającymi szybkie, bezobsługowe i odporne na wibracje połączenie.
Szeroka gama akcesoriów, takich jak styki pomocnicze, wyzwalacze pomocnicze itp. jest taka sama dla wszystkich rozmiarów.
Prosty, wydajny, zawsze aktualny – system modułowy SIRIUS.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwagi
- Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).
