Name: Stycznik Siemens 3RT2344-1NF30 3RT23441NF30, 4 styki, 690 V, 1 szt.
Brand: Siemens
SKU: 2863643
Availability: BackOrder

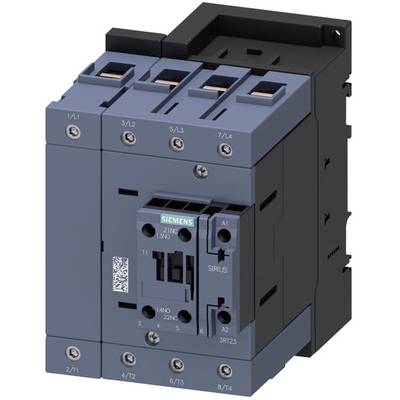

Łącznik Siemensa w kolorze niebieskim i czarnym z przyłączami i przełącznikami.

Rozdzielnia elektryczna w środowisku przemysłowym, po lewej stronie otwarta, z widocznymi kablami i przełącznikami; po prawej stronie mokry fragment okna.

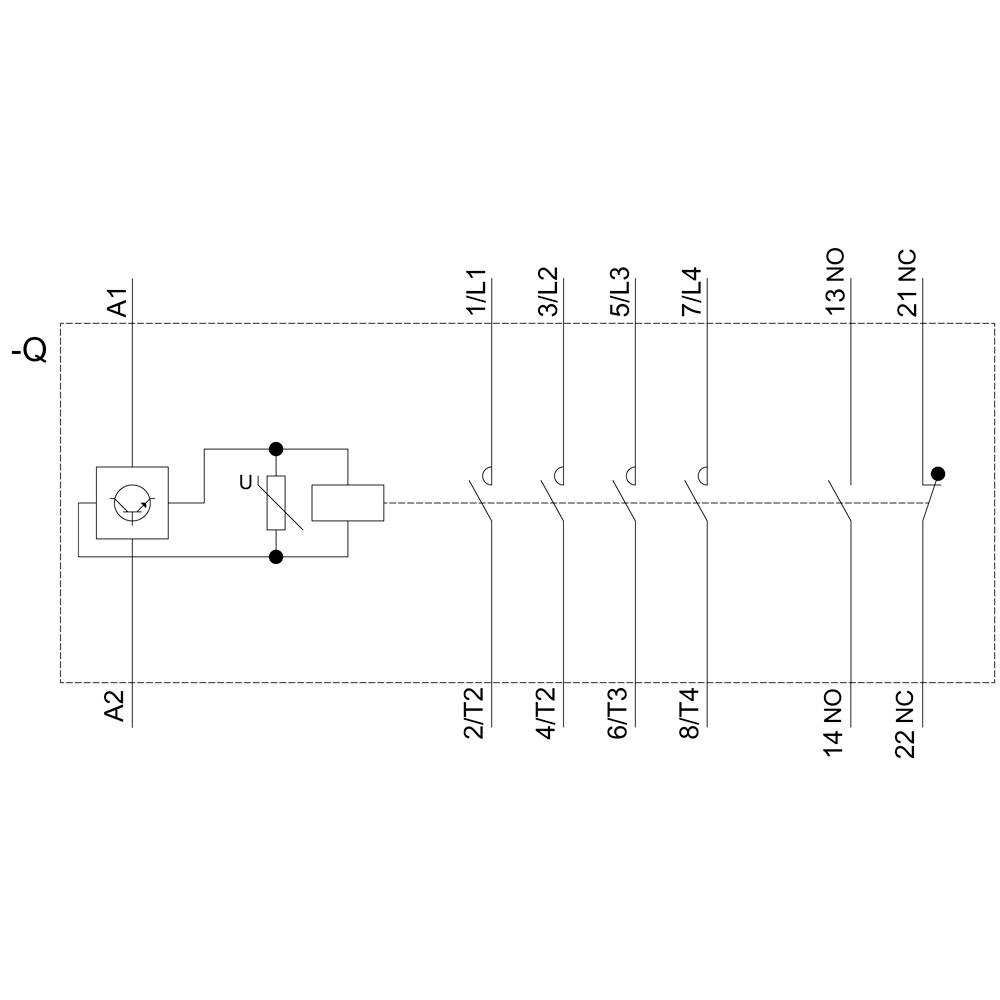

Schemat elektryczny przekaźnika z zaciskami cewki A1, A2 oraz wieloma stykami przełączającymi, numerowanymi od 13 do 22.

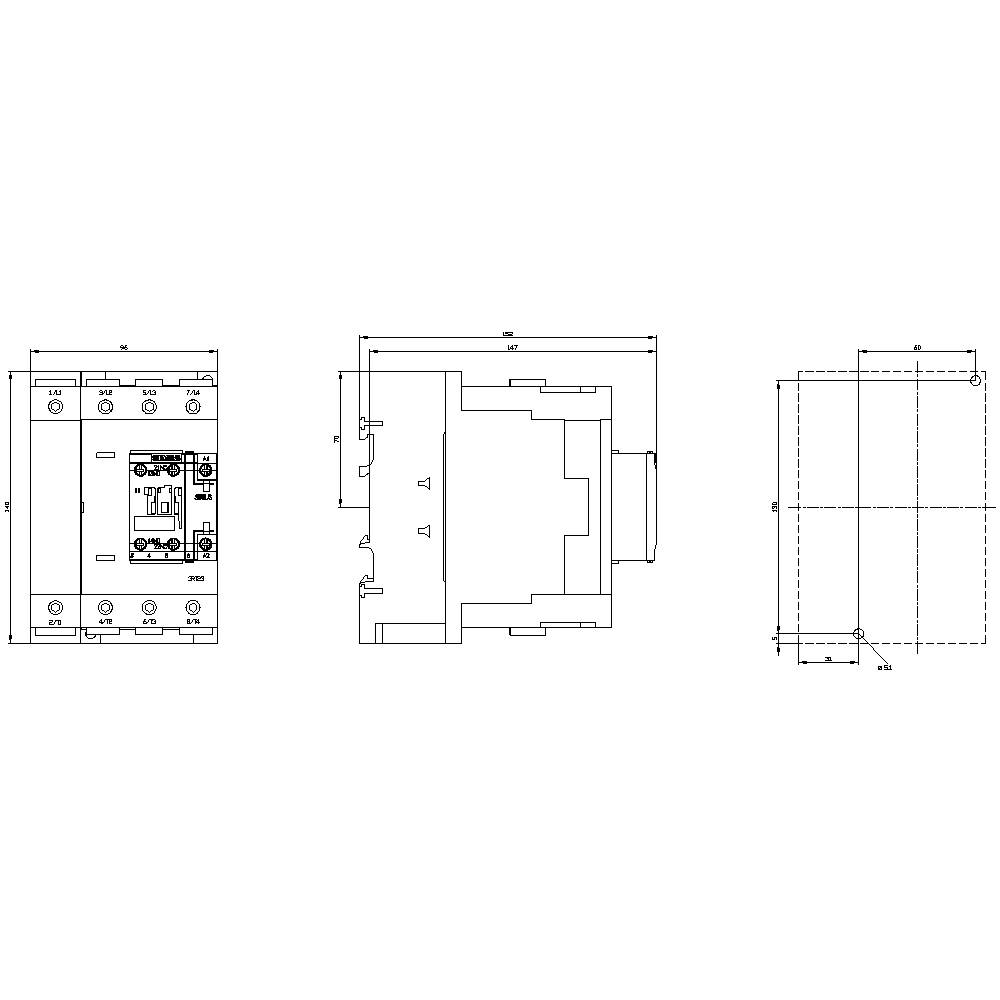

Rysunek techniczny elementu elektronicznego z widokiem z przodu, z boku i z góry. Wymiary i złącza są szczegółowo przedstawione.

1/4

Zdjęcie poglądowe

Rodzaj produktu

Stycznik

Ilość pinów

4 styki

Napięcie znamionowe

690 V

Moc

76 W

Połączenie komponentów

śrubowe

Karta katalogowa (PDF)

Dostawa w czw. 12.11

Liczba

Sztuki

Suma (2389,00 zł / Sztuka)

2389,00 zł

1942,28 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 259,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Ilość styków NO / na styczniku / dla styków pomocniczych: 1
Liczba kontaktów zwiernych / dla kontaktów głównych: 4
Liczba styków zwiernych / dla styków pomocniczych: 1
Liczba styków NO / dla styków pomocniczych / dołączanych: 2
Ilość styków NO / dla styków pomocniczych / przełączanie bezzwłoczne: 1
Ilość styków rozwiernych / na styczniku / dla styków pomocniczych: 1
Liczba styków rozwiernych / dla styków pomocniczych: 1
Liczba styków NC / dla styków pomocniczych / dołączanych: 2
Liczba styków NC / dla styków pomocniczych / przełączanie bezzwłoczne: 1
Prąd roboczy przy AC-1 / przy 400 V / przy temperaturze otoczenia 40°C: 110 A
Moc rozruchowa cewki magnetycznej przy DC: 76 W
Rodzaj możliwych do podłączenia przekrojów przewodów / dla linii AWG / dla styków głównych: 2x (10 ... 1/0), 1x (10 ... 2)
Rodzaj możliwych do podłączenia przekrojów przewodów / dla linii AWG / dla styków pomocniczych: 2x (20 ... 16), 2x (18... 14)
Wysokość instalacji nad poziomem morza / maksymalna: 2000 m
Instalacja seryjna: tak
Ochrona przed dotykiem z przodu: ochrona palców przy dotknięciu pionowym od przodu
Napięcie izolacji obwodu głównego przy stopniu zanieczyszczenia 3: 690 V
Żywotność mechaniczna (cykle łączeniowe) stycznika z dołączonym blokiem styków pomocniczych / typowo: 10000000
Kontakt lustrzany: tak
Napięcie udarowe wytrzymywane obwodu głównego: 8 kV
Rozszerzenie produktu / przełącznik pomocniczy: tak

Rodzaj produktu: Stycznik

Model katalogowy producenta: 3RT2344-1NF30

Rozmiar: S3

Ilość pinów: 4 styki

Rodzaj styku: 1 NO
1 NC

Napięcie znamionowe: 690 V

Napięcie sterowania (min.): 83 V/AC
83 V/DC

Napięcie sterowania (max.): 155 V/AC
155 V/DC

Zakres napięcia sterującego: 83, 83 - 155, 155 V/AC, V/DC

Maksymalne natężenie ciągłe: 110 A

: 76 W

Pasuje do przekaźników marki: Siemens

Pasuje do przekaźników: Siemens serii Sirius

Cechy przekaźnika: warystor

Sposób montażu: przykręcany
mocowany
szyna

Połączenie komponentów: śrubowe

Żywotność mechaniczna: 10000000

Czas reakcji: 57 ms

Czas rozpadu: 70 ms

: IP00
IP20

Minimalna temperatura: -25 °C

Maksymalna temperatura: +60 °C

Szerokość produktu: 96 mm

Wysokość produktu: 140 mm

Głębokość produktu: 152 mm

Wymiary: (S x W x G) 96 x 140 x 152 mm

Zawartość: 1 szt.

Zgodne z RoHS: Tak

UKCA: nie dotyczy

Warianty(Wszystkie ceny zawierają podatek VAT, bez kosztów dostawy)

Moc

Ilość pinów

Napięcie znamionowe

Siemens 3RT1355-6AE36 Stycznik 2 NO, 2 NC 75000 W 690 V styk pomocniczy Pasuje do przekaźników marki: Siemens 1 szt.

Numer produktu2863517

Dostawa w wt. 24.11

Conrad Electronic

75000 W

4 styki

690 V

Sztuki

Min.: 1

Vielfache: 1

4569,00 zł^*

Siemens 3RT1355-6AR36 Stycznik 2 NO, 2 NC 75000 W 690 V styk pomocniczy Pasuje do przekaźników marki: Siemens 1 szt.

Numer produktu2863523

Dostawa w czw. 3.12

Conrad Electronic

75000 W

4 styki

690 V

Sztuki

Min.: 1

Vielfache: 1

4569,00 zł^*

Siemens 3RT1363-6AF36 Stycznik 2 NO, 2 NC 90000 W 1000 V styk pomocniczy Pasuje do przekaźników marki: Siemens 1 szt.

Numer produktu2863525

Dostawa w czw. 3.12

Conrad Electronic

90000 W

4 styki

1000 V

Sztuki

Min.: 1

Vielfache: 1

6549,00 zł^*

Siemens 3RT1363-6AP36 Stycznik 2 NO, 2 NC 90000 W 1000 V styk pomocniczy Pasuje do przekaźników marki: Siemens 1 szt.

Numer produktu2863526

Dostawa w czw. 12.11

Conrad Electronic

90000 W

4 styki

1000 V

Sztuki

Min.: 1

Vielfache: 1

6549,00 zł^*

Siemens 3RT1363-6AR36 Stycznik 2 NO, 2 NC 90000 W 1000 V styk pomocniczy Pasuje do przekaźników marki: Siemens 1 szt.

Numer produktu2863527

Dostawa w wt. 24.11

Conrad Electronic

90000 W

4 styki

1000 V

Sztuki

Min.: 1

Vielfache: 1

6549,00 zł^*

Siemens 3RT1364-6AE36 Stycznik 2 NO, 2 NC 110000 W 1000 V styk pomocniczy Pasuje do przekaźników marki: Siemens sztuka 1 szt.

Numer produktu2863528

Dostawa w wt. 3.11

70 zestaw/yConrad Electronic

110000 W

4 styki

1000 V

Sztuki

Min.: 1

Vielfache: 1

9709,00 zł^*

Siemens 3RT1373-6AF36 Stycznik 2 NO, 2 NC 132000 W 1000 V styk pomocniczy Pasuje do przekaźników marki: Siemens 1 szt.

Numer produktu2863533

Dostawa w czw. 3.12

Conrad Electronic

132000 W

4 styki

1000 V

Sztuki

Min.: 1

Vielfache: 1

10 499,00 zł^*

Siemens 3RT1373-6AP36 Stycznik 2 NO, 2 NC 132000 W 1000 V styk pomocniczy Pasuje do przekaźników marki: Siemens 1 szt.

Numer produktu2863534

Dostawa w czw. 12.11

Conrad Electronic

132000 W

4 styki

1000 V

Sztuki

Min.: 1

Vielfache: 1

10 499,00 zł^*

Siemens 3RT1374-6AR36 Stycznik 2 NO, 2 NC 160000 W 1000 V styk pomocniczy Pasuje do przekaźników marki: Siemens 1 szt.

Numer produktu2863539

Dostawa w czw. 3.12

Conrad Electronic

160000 W

4 styki

1000 V

Sztuki

Min.: 1

Vielfache: 1

12 699,00 zł^*

Siemens 3RT1375-6AF36 Stycznik 2 NO, 2 NC 200000 W 1000 V styk pomocniczy Pasuje do przekaźników marki: Siemens 1 szt.

Numer produktu2863541

Dostawa w czw. 3.12

Conrad Electronic

200000 W

4 styki

1000 V

Sztuki

Min.: 1

Vielfache: 1

13 999,00 zł^*

Do pobrania

Karta katalogowa

Karta katalogowa 2863643 Stycznik Siemens 3RT2344-1NF30 3RT23441NF30, 4 styki, 690 V, 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2863643 Stycznik Siemens 3RT2344-1NF30 3RT23441NF30, 4 styki, 690 V, 1 szt.

Opis

Stycznik AC-1, 110 A, 400 V / 40 °C, 4-biegunowy, 83-155 V AC/DC, 50/60 Hz, ze zintegrowanym warystorem, styki pomocnicze: 1 NO + 1 NC, zaciski śrubowe Stycznik SIRIUS 3RT23 do przełączania z odbiorników omowych.
Styczniki 3RT23 są częścią systemu modułowego SIRIUS z doskonale dopasowanymi produktami. Imponują wysoką wydajnością połączoną z kompaktową konstrukcją i wysoką niezawodnością kontaktu. Można je łączyć z innymi komponentami podajnika ładunku na różne sposoby. Wiele kombinacji urządzeń jest testowanych w fabryce. Styczniki zapewniają optymalne połączenie ze sterownikiem dla każdej aplikacji (równolegle, przez ASi lub IO-Link). Zintegrowane przełączniki pomocnicze zmniejszają złożoność konstrukcji. Złącza z przodu umożliwiają łatwe okablowanie. Styczniki 3RT23 są odporne na warunki klimatyczne i dopuszczone na całym świecie (np. IEC i UL/CSA).
Są dostępne w różnych rozmiarach iw dużym zakresie mocy z pracą AC i DC. Oprócz technologii połączeń śrubowych urządzenia są również stale dostępne z połączeniami sprężynowymi, zapewniającymi szybkie, bezobsługowe i odporne na wibracje połączenie.
Szeroka gama akcesoriów, takich jak styki pomocnicze, wyzwalacze pomocnicze itp. jest taka sama dla wszystkich rozmiarów.
Prosty, wydajny, zawsze aktualny – system modułowy SIRIUS.
