Name: Sztuczne obciążenie Aim TTi LDH400P 500 V/DC 16 A
Brand: Aim TTi
SKU: 1926921
Availability: BackOrder

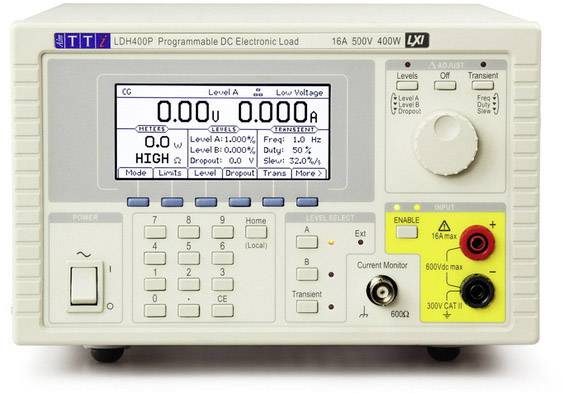

Urządzenie pomiarowe z wyświetlaczem cyfrowym pokazuje '0,00V' i '0,000A'. Regulator i złącza do różnych natężeń prądu i napięć.

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostępne wkrótce

Liczba

Sztuki

Suma (9879,00 zł / Sztuka)

9879,00 zł

8031,71 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 799,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Elektroniczne obciążenie DC LDH400P

400 W
500 V/DC
16 A

Dane techniczne

Model katalogowy producenta: LDH400P

Rodzaj produktu: Sztuczne obciążenie

Maksymalny prąd obciążenia: 16 A

Maksymalny czas załączenia: 400 W

Wymiary: (S x W) 212 mm x 130 mm

Maksymalne napięcie obciążenia: 500 V/DC

Waga: 5.7 kg

: fabryczna (bez certyfikatu)

Minimalny czas załączenia: 400 W

Minimalne napięcie obciążenia: 0 V/DC

Minimalny prąd obciążenia: 0 A

Złącze obciążenia: zacisk śrubowy (tylny)
zacisk śrubowy (przedni)

Szerokość produktu: 212 mm

Wysokość produktu: 130 mm

Do pobrania

Karta katalogowa

Karta katalogowa 1926921 Sztuczne obciążenie Aim TTi LDH400P 500 V/DC 16 A

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1926921 Sztuczne obciążenie Aim TTi LDH400P 500 V/DC 16 A

Opis

Model LD400 jest niedrogim obciążeniem elektronicznym, odpowiednim do testowania i charakteryzowania różnych źródeł prądu stałego.
Może być wykorzystywany do badania zachowań wielu różnych rodzajów źródeł zasilania, takich jak baterie i ogniwa słoneczne, jak również zasilacze elektroniczne.
Szeroki zakres napięć i prądów, wiele trybów pracy oraz wbudowany generator testowy zapewniają wszechstronność rozwiązań testowych od laboratorium projektowego po obszar testowania komponentów.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Charakterystyka

Niskie minimalne napięcie wejściowe
Model LD400 może pracować przy napięciu poniżej 500 mV przy prądzie do 10 A. Przy wyższych prądach minimalna stała rezystancja (zazwyczaj większa niż 25 mW) stopniowo zwiększa minimalne napięcie robocze, ale pozostaje poniżej 1 V do 40 amperów i poniżej 2 V do 80 amperów.
Niskie napięcie robocze umożliwia zastosowanie w wielu aplikacjach niskonapięciowych, w których inne obciążenia elektroniczne nie są odpowiednie.
Moc szczytowa 600 Watt
Model LD400 może pracować przez maks. 1 minutę przy maksymalnej mocy 600 W.
Obciążenia krótkotrwałe mogą być wystarczające w wielu zastosowaniach testowych i znacznie zwiększyć użyteczność modelu LD400. Ciągła moc wynosi 400 W.
Wiele trybów pracy
Tryb prądu stałego
Tryb prądu stałego służy do badania obciążenia normalnych zasilaczy oraz do stałego rozładowania akumulatorów. Tryb ten umożliwia szybki pomiar aktualnej regulacji źródła (charakterystyka V / I).
Tryb pracy przy stałej mocy
Tryb mocy stałej symuluje obciążenie, którego pobór mocy jest niezależny od przyłożonego napięcia. Dotyczy to wielu typów urządzeń, które zawierają zasilacze impulsowe. Tryb ten jest szczególnie przydatny do testowania źródeł zasilania urządzeń przenośnych, takich jak baterie litowo-jonowe.
tryb napięcia stałego
Tryb pracy pod stałym napięciem służy do testowania obciążeniowego zasilaczy prądu stałego. Urządzenie działa jako wysokowydajny kontroler bocznikowy.
Tryb stałej rezystancji
Tryb stałej rezystancji symuluje standardowe obciążenie rezystancyjne, zapewniając sekwencję prądową proporcjonalną do napięcia. Ustawienia są wyświetlane w Ohm lub Milli-Ohm.
W przeciwieństwie do rezystorów stałych lub reostatów, obciążenie oferuje precyzyjnie regulowany rezystor o wysokim rozproszeniu mocy i wysokiej stabilności temperaturowej w szerokim zakresie częstotliwości.
Tryb przewodności stałej
W zestawie znajduje się również tryb przewodności stałej.
Oprócz ustawień w amperach na napięcie, tryb ten oferuje lepszą rozdzielczość przy ustawianiu bardzo niskich równoważnych wartości rezystancji.
W pełni automatyczny generator testowy o zmiennej częstotliwości
Przełączanie pomiędzy dwoma ustawionymi poziomami może odbywać się przy dowolnej częstotliwości pomiędzy 0,01 Hz a 10 kHz. Generator testowy może być używany we wszystkich trybach pracy.
Prędkość przesuwu pomiędzy poziomami może być regulowana w szerokim zakresie.
