Tektronix TICP050 IsoVu™ Isolierte Stromtastköpfe Sonda 1 szt.

Wykonuj dokładniejsze pomiary prądu dynamicznego oparte na bocznikach za pomocą sond prądowych serii TICP. Duża szerokość pasma, elastyczne zakresy pomiarowe, pełna izolacja galwaniczna i wyjątkowo niski poziom szumów pozwalają na przekroczenie tradycyjnych ograniczeń - idealne do pomiarów z niskim poziomem szumów na bocznikach prądowych w bezpotencjałowych częściach obwodów.

Kamień milowy w pomiarach prądu za pomocą oscyloskopów
Sondy prądowe TICP w połączeniu z wysokowydajnymi bocznikami lub CVR umożliwiają pomiary prądu stałego o częstotliwości do kilkuset MHz. Wybierz jeden z trzech modeli, który najlepiej odpowiada Twojemu zastosowaniu i budżetowi.

Pełna izolacja RF pomiędzy końcówką sondy i oscyloskopem eliminuje pętle uziemienia i znacznie redukuje szumy sygnału wspólnego.

Niskie tłumienie, impedancja wejściowa 50 Ω i ekranowane końcówki zapewniają niski poziom szumów.

Trzy pasma: 250 MHz, 500 MHz, 1 GHz
Do 90 dB CMRR przy 1 MHz
Wkład hałasu< 4,7 nV/√Hz (< 150 μV przy 1 GHz)


Zdobywanie nowych informacji na temat przetworników mocy SiC i GaN

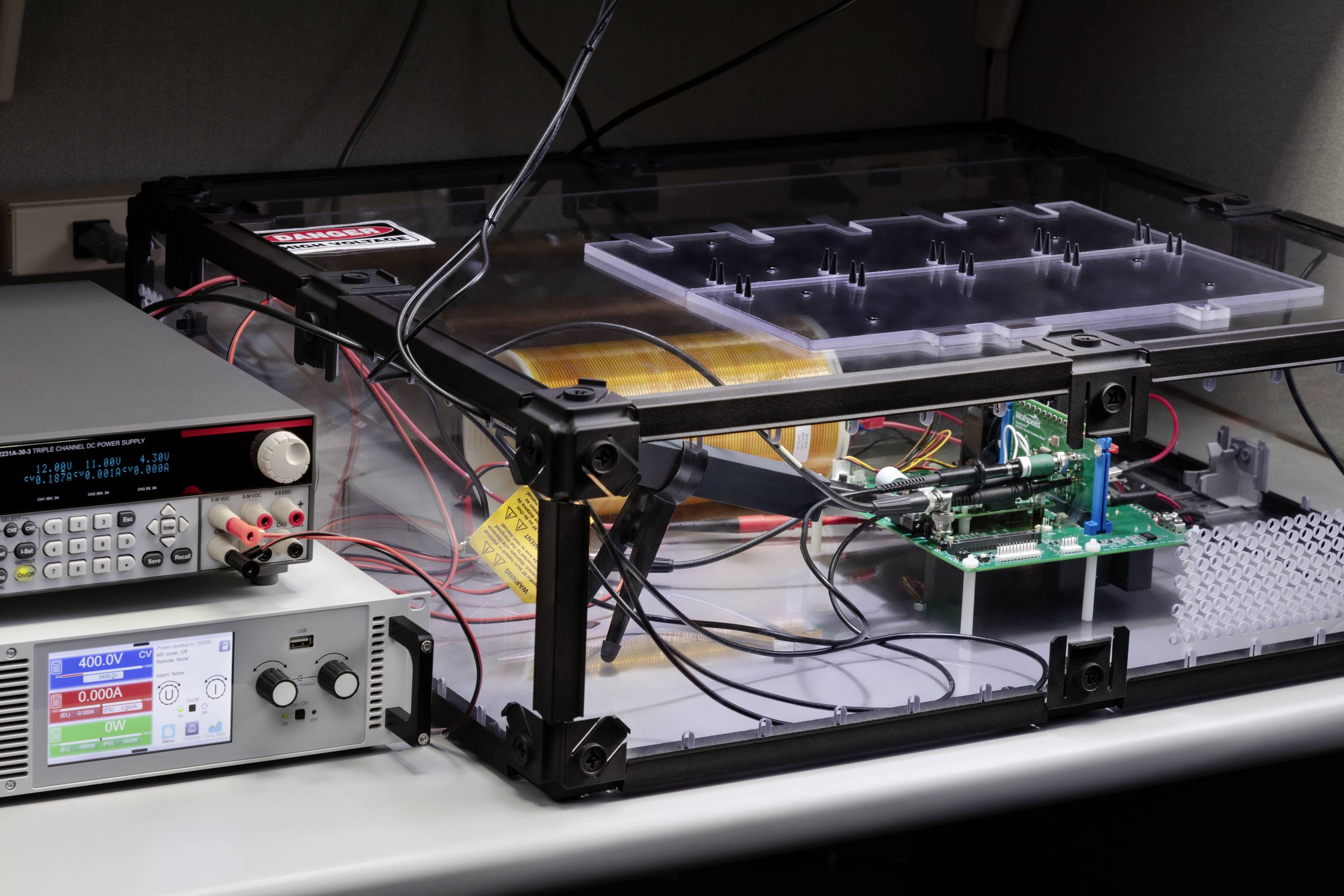

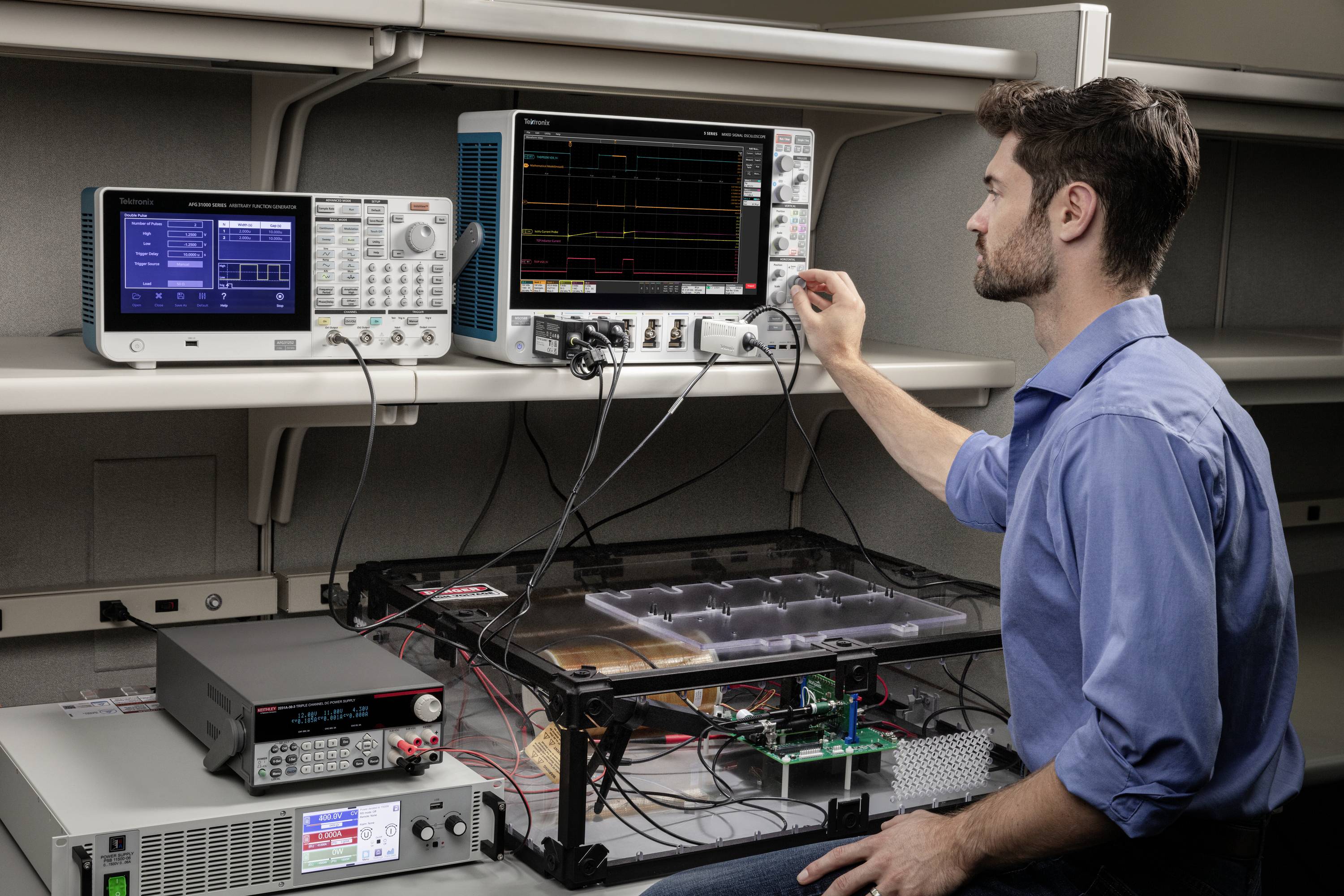

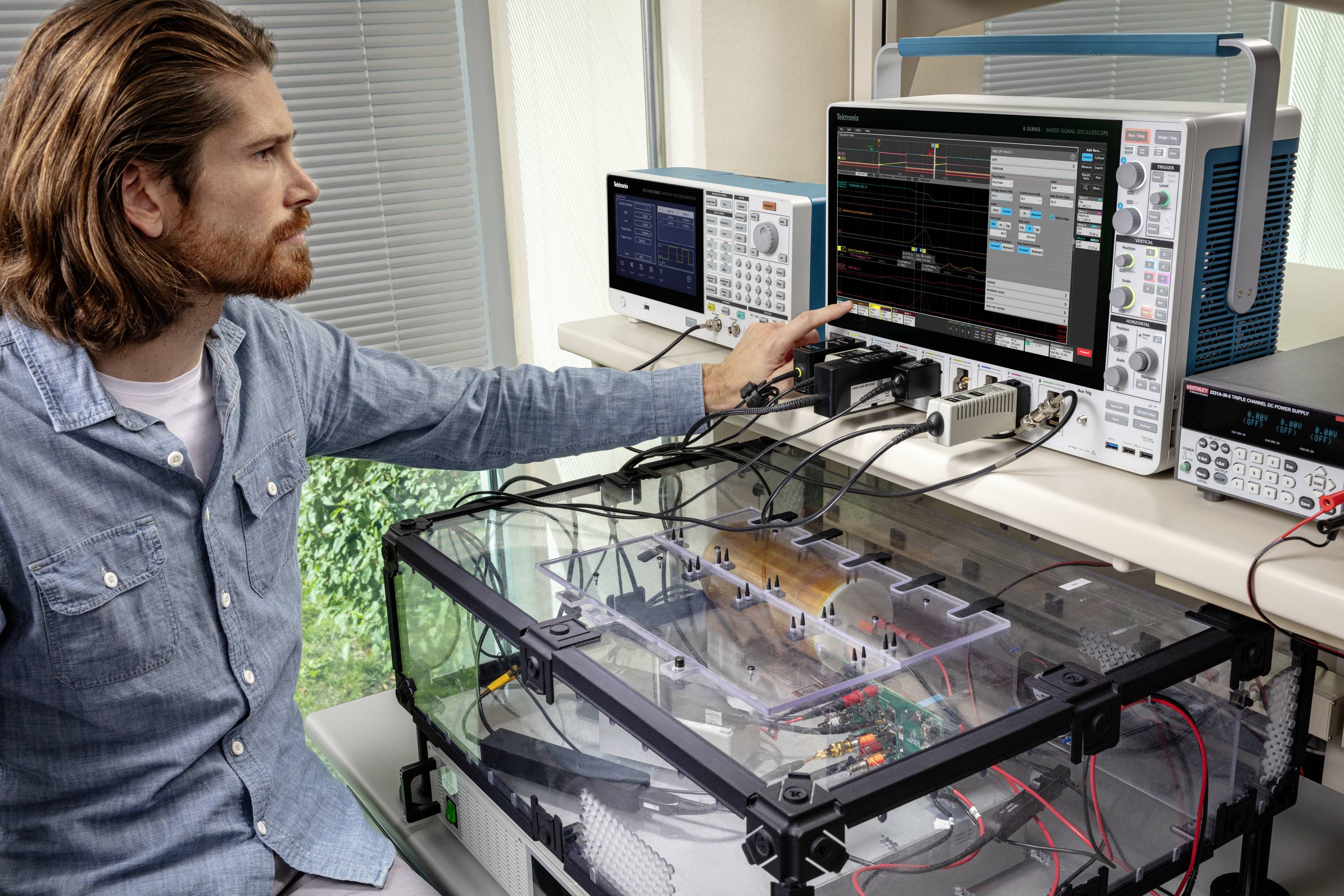

W przypadku pomiaru szybko zmieniających się prądów w urządzeniach przełączających o szerokiej przerwie energetycznej sondy bocznikowe mogą zapewnić szersze pasmo niż sondy cęgowe. Izolacja IsoVu eliminuje pętle uziemienia, umożliwia pomiary w obwodach wysokiego napięcia i zapewnia wyjątkowo wysoki poziom tłumienia sygnału współbieżnego. Dzięki temu sondy TICP idealnie nadają się do pomiaru prądu w bocznikach i regulatorach CVR na tranzystorach FET przełączających SiC i GaN po stronie wysokiego napięcia.

Szerokość pasma: 250 MHz, 500 MHz lub 1 GHz
1800 VRMS napięcia wspólnego
Do 90 dB CMRR przy 1 MHz
Klasa bezpieczeństwa 1000 V CAT II

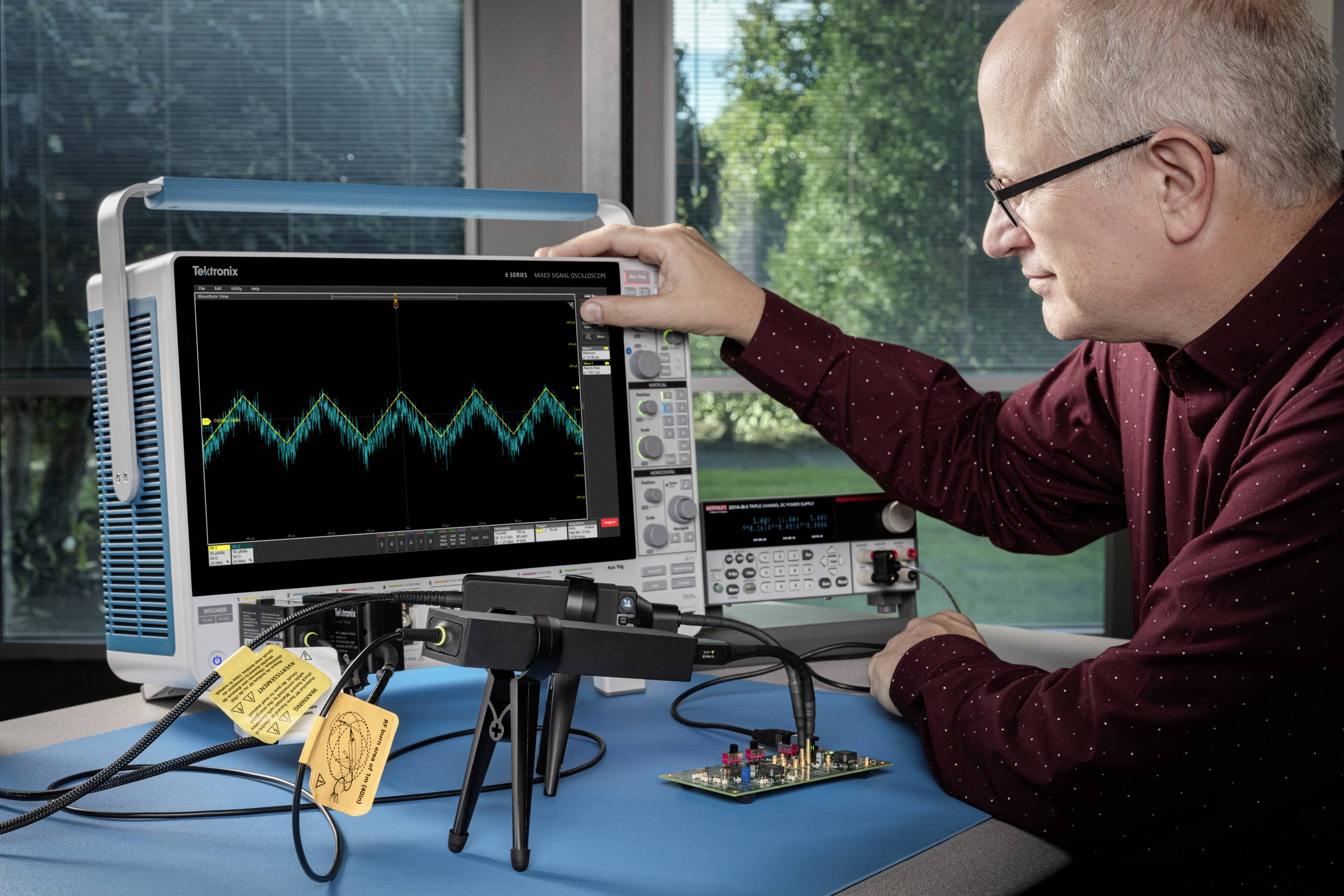

W połączeniu z sondami napięciowymi IsoVu można uzyskać obraz wydajności przełączania z niskim poziomem szumów.


Pomiar zużycia prądu w nanosekundach i mikroamperach w projektach o niskim poborze mocy

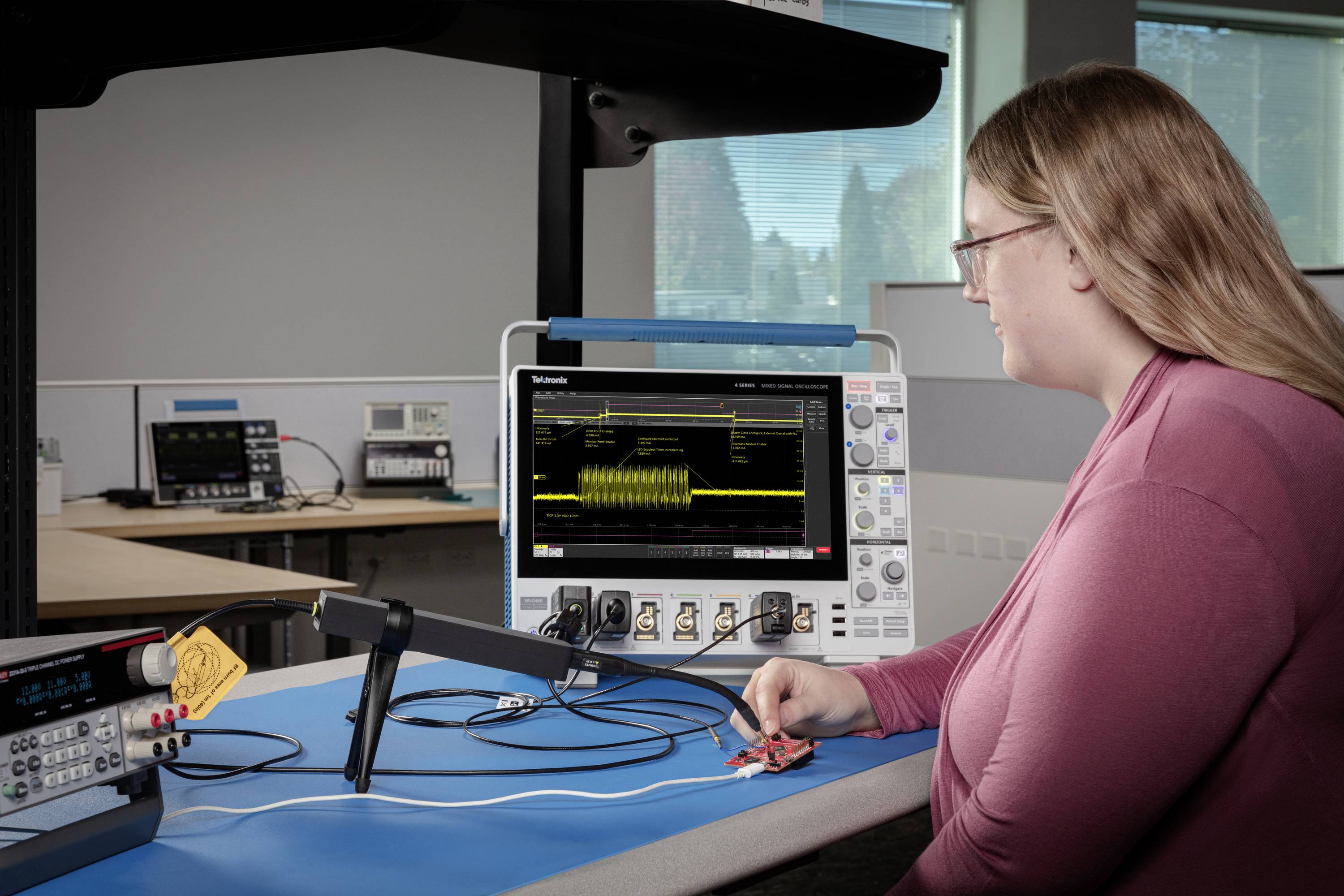

Dokładny pomiar dynamicznych prądów o niskim poziomie może mieć kluczowe znaczenie dla optymalizacji zarządzania energią w IoT i urządzeniach mobilnych. Stosując sondy i boczniki TICP można przy użyciu oscyloskopu obserwować zużycie energii podczas pewnych czynności systemu oraz przejść z trybu uśpienia do trybu aktywnego, związanych z dostępem do pamięci i operacjami wejścia/wyjścia.

Pasmo przenoszenia do 1 GHz
Wkład hałasu< 4,7 nV/√Hz (< 150 μV przy 1 GHz)
Łatwy pomiar szyn 12, 24 lub 48 V lub wyższych
Połącz z sondami Power Rail, aby uzyskać wielotorową analizę sieci dystrybucji energii.


Zminimalizuj problemy z połączeniem

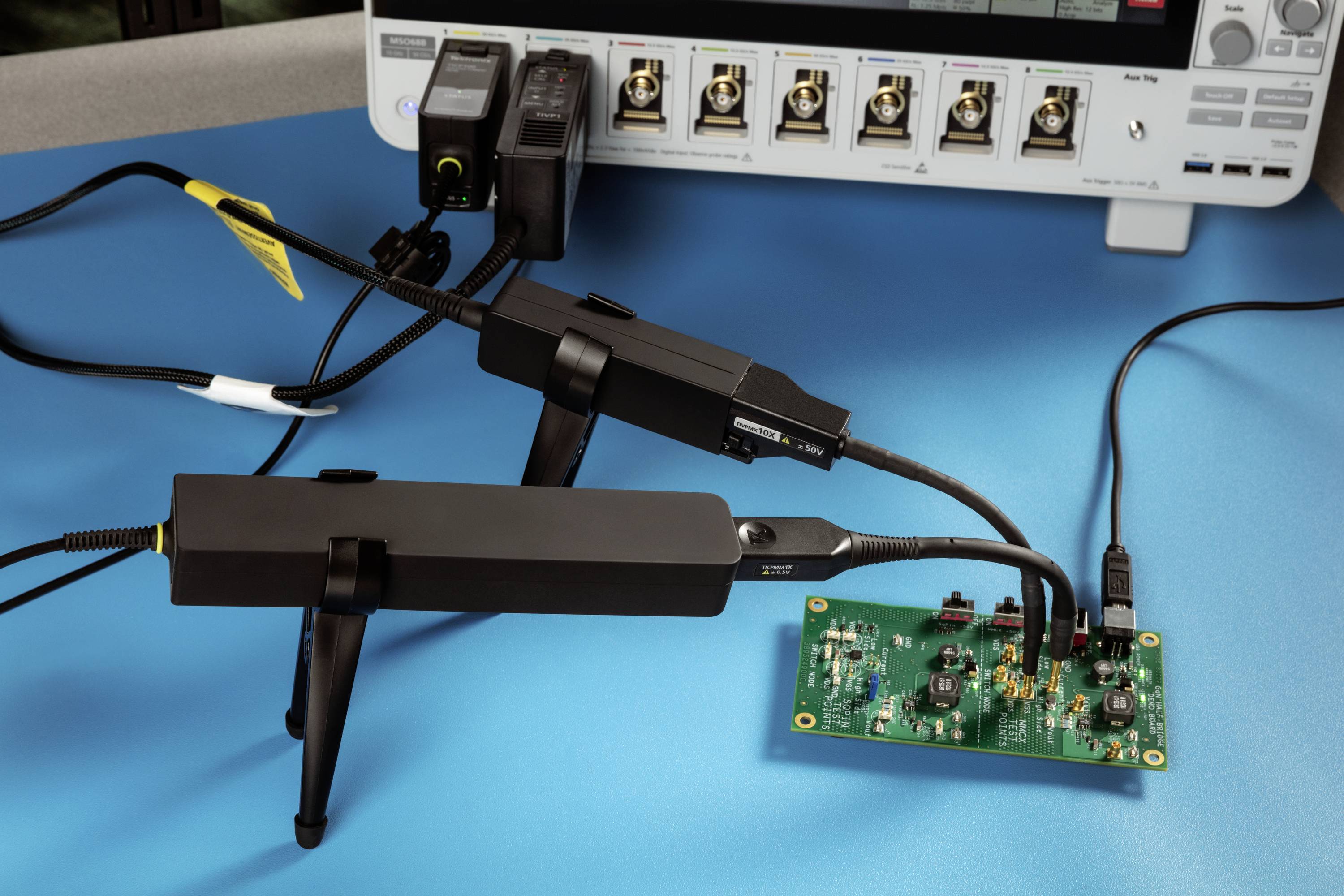

Sondy i końcówki TICP zaprojektowano tak, aby zminimalizować wysiłek związany z połączeniami, jednocześnie ograniczając szumy. Końcówki zaprojektowano tak, aby łatwo się wyginały, redukując w ten sposób naprężenia połączeń i umożliwiając łatwe i niezawodne podłączenie do badanego elementu.

Końcówki zakończone są ekranowanymi złączami MMCX o dużej przepustowości
Stosować z dostępnymi w sprzedaży adapterami do złączy SMA lub BNC
Adaptacja do złączy 25-mil do podłączania do boczników pokładowych i punktów testowych
Zawiera adapter dwójnogu i statywu do stabilizacji

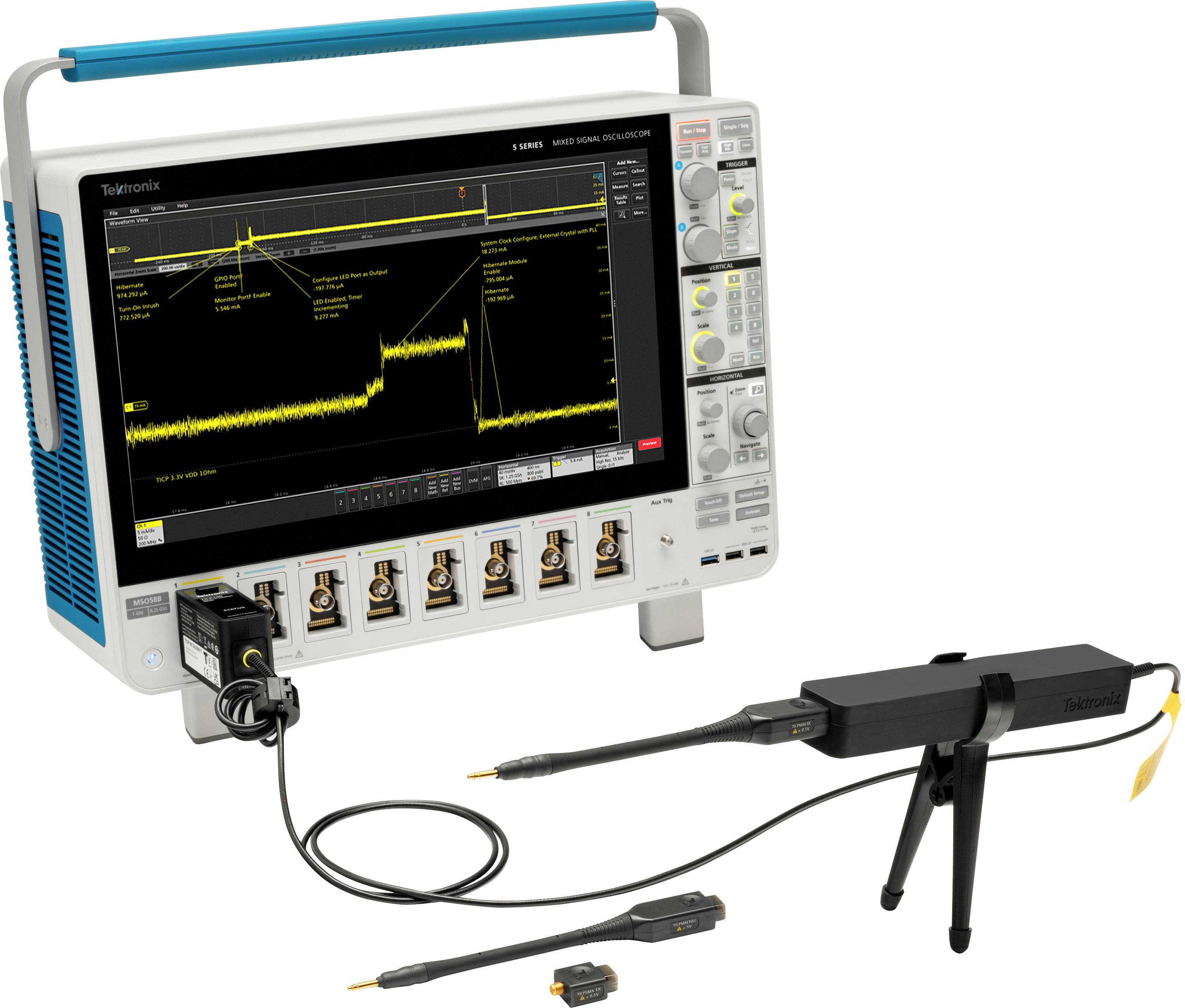

Bezproblemowa integracja z oscyloskopami MSO serii 4, 5 i 6
Oscyloskopy MSO serii 4, 5 i 6 znane są z zaawansowanych możliwości analizy mocy. Sondy prądowe IsoVu zaprojektowano tak, aby bezproblemowo współpracować z tymi urządzeniami. Interfejs sondy TekVPITM zasila sondę i automatycznie wykrywa sondę i końcówkę, umożliwiając regulację parametrów sondy za pomocą interfejsu użytkownika oscyloskopu. Umożliwia to również automatyzację testów za pomocą poleceń programowania oscyloskopu.

Opis tego produktu został przetłumaczony automatycznie.
