Tester bezpieczeństwa Schneider Electric IMDMFLK1

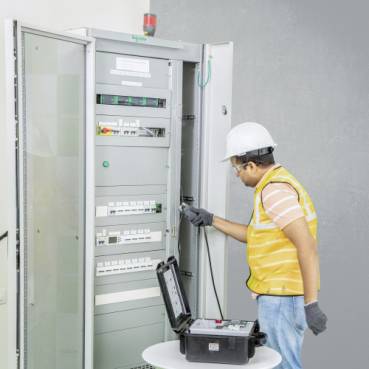

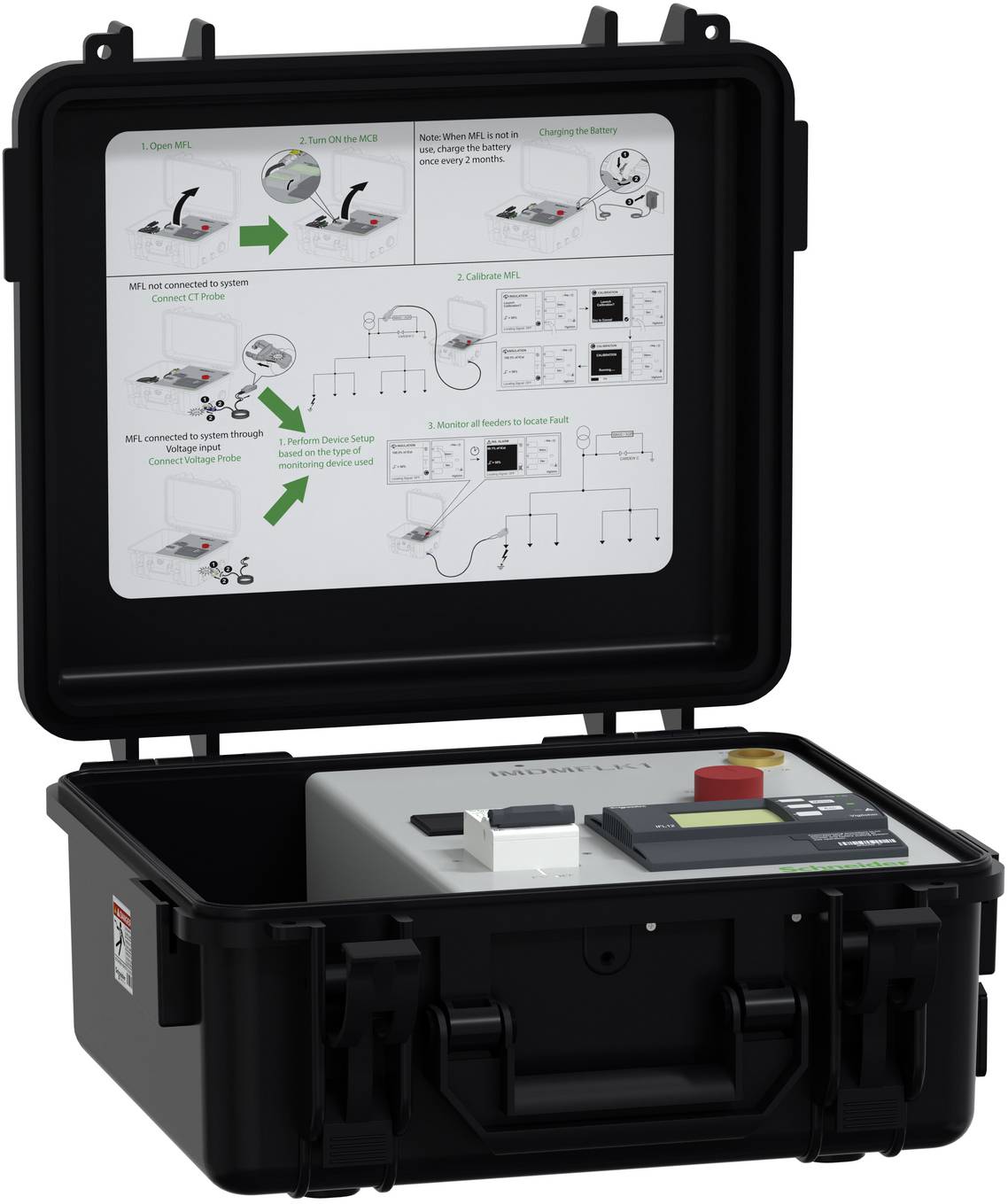

Mobilny zestaw Vigilohm służy do monitorowania i identyfikacji trwałych uszkodzeń izolacji w nieuziemionych sieciach energetycznych/sieciach IT, od głównej linii zasilającej do poziomu naładowania. Mobilny lokalizator usterek waży 7 kg, ma baterię zapewniającą 24 godziny pracy na baterii, jest mobilnym lokalizatorem usterek z ekranem, kablem do ładowania i podłączania odpowiednich sond oraz przełącznikiem włączania/wyłączania. Zestaw współpracuje z jedną z trzech specjalnych sond monitorujących izolację: IMDCP15, IMDCP50 lub IMDCP100 i wymaga sygnału dostarczanego przez IM400 lub XM300 CPI. Jedną z tych sond należy podłączyć do zestawu, aby zmierzyć i wyświetlić rezystancję i pojemność monitorowanego obciążenia. Kalibracja wykonywana jest standardowo w punkcie zasilania i trwa 45 sekund, natomiast wszystkie inne pomiary wykonywane są w ciągu 20 sekund, niezależnie od tego, czy jest to kabel czy obciążenie końcowe. Trzy dostępne sondy zaprojektowano tak, aby były wszechstronne, umożliwiając użytkownikowi wybór najbardziej odpowiedniego rozwiązania dla nieuziemionego źródła zasilania (systemy IT). Zestaw ma być poręczny i przenośny do różnych instalacji, niezależnie od tego, czy składają się one z krótkich czy długich kabli, a także niezależnie od tego, czy są to proste czy złożone instalacje uziemiające IT. Aby zagwarantować dokładność pomiaru, należy pamiętać, że zestaw IMDMFLK1 i sonda wymagają sygnału z CPI IM400 lub XM300. Umożliwia monitorowanie sieci o maksymalnej pojemności 20 µF przy napięciu wejściowym 1000 V AC/DC, gdy nie jest podłączona do sieci, lub 440 V AC/DC, gdy jest podłączona do sieci. Akumulator oferuje 24 godziny autonomii, czas ładowania wynosi 7 godzin, napięcie pomocnicze wynosi 24 V DC, a pobór mocy wynosi 4 W. Zestaw do monitorowania izolacji waży 7 kg i ma wymiary 340 mm długości, 315 mm wysokości i 160 mm szerokości. Zakres temperatur pracy wynosi od -20°C do 45°C, a urządzenie toleruje wilgotność do 95% bez kondensacji. Temperatura przechowywania wynosi od -20°C do 60°C, a maksymalna wysokość, na jakiej można przechowywać zestaw, wynosi 3000 m. Obudowa jest czarna, natomiast standardowy lokalizator jest szary i wyświetla wartość na ekranie LCD. Urządzenie IMDMFLK1 jest certyfikowane zgodnie z normami IEC61010-1, IEC61010-2 i EN61326. Jest to urządzenie kategorii III o stopniu zanieczyszczenia 2. Aby prawidłowo używać zestawu, konieczne było wcześniejsze zidentyfikowanie trwałej usterki spowodowanej przez IM400, XM300 CPI lub IFL (jeśli występuje). Następnie zestaw musi zostać skalibrowany w odgałęzieniu, w którym wykryto usterkę - po 40 sekundach - a następnie pododgałęzienia mogą być monitorowane niezależnie od siebie - po 20 sekundach. Zestaw do mobilnej lokalizacji uszkodzeń Vigilohm składa się z trzech obwodów pomiarowych oraz obudowy z detektorem uszkodzenia izolacji. I umożliwiają skuteczne rozmieszczenie wymagań izolacyjnych bez względu na złożoność nieuziemionego zasilania (systemy IT). Zestaw ten nadaje się do krótkich lub długich sieci uziemienia IT, sieci złożonych lub prostych i umożliwia użytkownikowi zarządzanie dowolną liczbą wyjść.

Opis tego produktu został przetłumaczony automatycznie.
