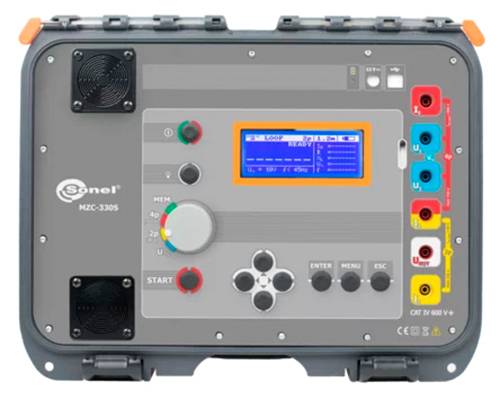

Name: Tester impedancji wysokoprądowej Sonel MZC-330S
Brand: Sonel
SKU: 3763596
Availability: BackOrder

Dane techniczne

Rodzaj produktu: Tester impedancji wysokoprądowej

: fabryczna (bez certyfikatu)

Kategoria pomiarowa: CAT IV 600 V

Interfejs: Bluetooth

Wymiary: (D x S x W) 172 x 390 x 308 mm

Waga: 6.5 kg

: IP67

Zakres pomiarowe VDE: napięcie
impedancja pętli
częstotliwość

Szerokość produktu: 390 mm

Wysokość produktu: 308 mm

Długość produktu: 172 mm

Zasilanie: akumulatorowe

Ilość miejsc w pamięci: 990

Pamięć: tak

Model katalogowy producenta: MZC-330S

Specyfikacja testera VDE: zdalnie sterowany

Do pobrania

Karta katalogowa

Karta katalogowa 3763596 Tester impedancji wysokoprądowej Sonel MZC-330S

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3763596 Tester impedancji wysokoprądowej Sonel MZC-330S

Opis

Gdzie inni nawet nie próbują
W bezpośrednim sąsiedztwie transformatorów lub w stacjach transformatorowych, w których obwody wyposażone są w zabezpieczenia wielkoprądowe (wkładki topikowe o znamionowej mocy kilkuset amperów, wyłączniki silnikowe), prądy zwarciowe mogą sięgać kilkuset kiloamperów. Do pomiaru impedancji pętli prądu zwarciowego w tego typu sieciach konieczne jest zastosowanie przyrządu pomiarowego o dużym natężeniu prądu, który umożliwia pomiar wartości impedancji pętli w zakresie miliomów. Nasze opatentowane rozwiązanie techniczne, wykorzystujące komponenty niedostępne w sprzedaży (unikalna odporność na błędy), pozwala nam zaoferować urządzenie pomiarowe o unikalnej dokładności pomiaru w tak wymagających warunkach.

Pomiary bez kompromisów
Dostępne w handlu urządzenia do pomiaru impedancji prądu resztkowego wykonują pomiary asymetrycznie, tj. przy użyciu prądów półfalowych. Rozwiązanie to uwzględnia stałą przejścia i stałą prądu stałego, co nie zawsze skutkuje liniowym zachowaniem transformatora podczas testów. Ma to z kolei wpływ na dokładność wyników. Mierniki impedancji pętli MZC-330S i MZC-320S wykorzystują do pomiaru prąd symetryczny, tzn. wykorzystują całą falę sinusoidalną – dzięki zaawansowanej metodzie pomiaru.

Obszary zastosowań:
Urządzenia służą do pomiarów w sieciach o następujących napięciach nominalnych:
• do 750 V, gdzie spodziewany prąd zwarciowy może osiągnąć 95,8 kA, mierzony zgodnie z normą EN 61557 (MZC-330S),
• do 500 V, gdzie spodziewany prąd zwarciowy może osiągnąć 69,4 kA, mierzony zgodnie z normą EN 61557 (MZC-320S).
Dzięki tym parametrom urządzenia pomiarowe doskonale nadają się do przeprowadzania testów i pomiarów w farmach wiatrowych, sieciach kolejowych oraz w obiektach będących pod kontrolą przedsiębiorstw energetycznych.

Łatwiejsza praca dzięki „zdalnemu sterowaniu”
Urządzeniem można sterować także zdalnie – za pomocą przeglądarki internetowej – w tym celu wystarczy zarejestrować urządzenie pomiarowe w tej samej sieci WLAN, co jednostka sterująca. Po uzyskaniu dostępu do wirtualnego interfejsu użytkownika w przeglądarce, użytkownik może rozpocząć pomiar z wygodnej odległości i odczytać wyniki. W ten sam sposób uzyskuje dostęp do zapisanych wyników pomiarów. Oczywiście można je również pobrać klasycznie, czyli za pomocą połączenia USB.

Opis tego produktu został przetłumaczony automatycznie.

Charakterystyka

Pomiary bardzo małych impedancji pętli zwarcia (rozdzielczość 0,1 mΩ) prądem pomiarowym 130 A przy 230 V, maksymalnie: 300 A przy 690 V (500 V w MZC-320S).
• Pomiary prądem o natężeniu 24 A przy napięciu 230 V, maks. 37 A przy napięciu 690 V (maks. 27 A przy napięciu 500 V przy użyciu MZC-320S) z rozdzielczością 0,01 Ω.
• Pomiary w sieciach o napięciach nominalnych: 110/190 V, 115/200 V, 127/220 V, 220/380 V, 230/400 V, 240/415 V, 290/500 V i 400/690 V (tylko MZC-330S) o częstotliwościach 45...65 Hz.
• Możliwość pomiaru w obwodzie zwarciowym LL, L-PE, LN.
• Rozróżnianie napięcia fazowego i międzyfazowego przy obliczaniu prądu zwarciowego.
• Zmiana długości przewodów pomiarowych (pomiar metodą 2p).
• Metoda pomiaru 4-przewodowa (4-żyłowa), bez kompensacji przewodów pomiarowych (pomiar prądem o maksymalnym natężeniu 300 A).
• Pomiar rezystancji (RS) i reaktancji (XS).
Dodatkowe funkcje:
• Zdalne sterowanie przez Wi-Fi: Wyzwalanie pomiaru, zapisywanie wyników w pamięci urządzenia, pobieranie wyników z pamięci urządzenia.
• Pomiar napięcia dotykowego i napięcia rażenia dotykowego (przy rezystancji 1 kΩ).
• Pomiar napięcia przemiennego w zakresie 0...750 V (0...550 V w MZC-320S).
• Pomiar częstotliwości 45,0...65,0 Hz.
• Pamięć na 990 wyników pomiarów, możliwość przesyłania danych do komputera PC za pomocą pamięci USB lub Bluetooth.
• Zasilanie bateryjne.

Uwagi

Bluetooth® to zastrzeżony na całym świecie znak towarowy firmy Bluetooth SIG, Inc.
