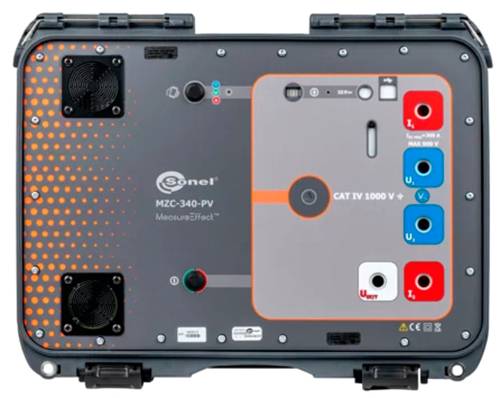

Name: Tester impedancji wysokoprądowej Sonel MZC-340-PV
Brand: Sonel
SKU: 3763597
Availability: BackOrder

Cechy produktu

Tester impedancji wysokoprądowej

Pomiary bardzo małych impedancji pętli zwarcia (rozdzielczość 0,1 mΩ) prądem pomiarowym 130 A przy 230 V, maksymalnie: 305 A przy 550 V AC i 250 A przy 900 V AC.
Pomiary w sieciach o napięciach nominalnych: 220/380 V, 230/400 V, 240/415 V, 290/500 V, 400/690 V, 460/800 V (od 200 V do 900 V) o częstotliwościach 45...65 Hz.
Możliwość pomiaru w obwodzie zwarciowym LL, L-PE, LN.
Rozróżnianie faz i napięcia międzyfazowego przy obliczaniu prądu zwarciowego.
Metoda pomiaru 4p (4-przewodowa), bez kalibracji przewodów (pomiar prądem maks. 305 A).
Pomiar rezystancji (RS) i reaktancji (XS).

Dane techniczne

Rodzaj produktu: Tester impedancji wysokoprądowej

: fabryczna (bez certyfikatu)

Kategoria pomiarowa: CAT IV 1000 V

Interfejs: Wi-Fi
USB

Wymiary: (D x S x W) 236 x 429 x 328 mm

Waga: 9 kg

: IP20
IP67

Zakres pomiarowe VDE: częstotliwość
napięcie

Norma DIN: DIN IEC 60364-6

Szerokość produktu: 429 mm

Wysokość produktu: 328 mm

Długość produktu: 236 mm

Procedura testowa: automatyczna

Pamięć: tak

Model katalogowy producenta: MZC-340-PV

Specyfikacja testera VDE: zdalnie sterowany

Do pobrania

Karta katalogowa

Karta katalogowa 3763597 Tester impedancji wysokoprądowej Sonel MZC-340-PV

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3763597 Tester impedancji wysokoprądowej Sonel MZC-340-PV

Opis

Sprostamy każdemu wyzwaniu
Przy budowie średnich i dużych instalacji fotowoltaicznych, planiści, kierując się potrzebą zapewnienia jak najwyższej wydajności energetycznej i związanego z tym maksymalnego zwrotu z inwestycji, wybierają falowniki o napięciu 1500 V DC / 800 V AC. Testowanie takiego systemu musi obejmować zarówno stronę prądu przemiennego, jak i stałego instalacji fotowoltaicznej. Wszystkie obwody prądu przemiennego muszą być testowane zgodnie z wymogami normy IEC 60364-6.
Napięcie wyjściowe 800 V AC, które w warunkach rzeczywistych często przekracza tę wartość, stwarza poważny problem dla operatorów i zespołów konserwacyjnych, ponieważ na rynku nie ma urządzeń przystosowanych do tak wysokich napięć, które umożliwiałyby sprawdzenie, czy system spełnia warunki ochrony przed porażeniem prądem elektrycznym w zakresie impedancji pętli zwarcia.
Sonel był pierwszą firmą na świecie, która podjęła wyzwanie opracowania miernika impedancji pętli zwarcia przeznaczonego do pracy przy napięciach do 900 V prądu przemiennego i kategorii pomiarowej CAT IV 1000 V. Doprowadziło to do opracowania przyrządu pomiarowego Sonel MZC-340-PV.

Lider rynku nie uznaje kompromisów.
Energia uwalniana przy napięciu sieciowym 800-900 V AC może stanowić zagrożenie dla personelu wykonującego pomiary. Z tego powodu MZC-340-PV jest sterowany wyłącznie zdalnie.

Obszary zastosowań:
Urządzenie służy do pomiarów w sieciach o napięciu znamionowym do 900 V prądu przemiennego, w których spodziewany prąd zwarciowy może przekroczyć 100 kA, mierzony zgodnie z normą EN 61557.
Dzięki tym parametrom urządzenia pomiarowe doskonale nadają się do przeprowadzania testów i pomiarów w farmach wiatrowych, sieciach kolejowych oraz obiektach monitorowanych przez przedsiębiorstwa energetyczne.

Łatwiejsza praca dzięki „zdalnemu sterowaniu”
Urządzeniem można sterować także zdalnie – za pomocą przeglądarki internetowej – w tym celu wystarczy zarejestrować urządzenie pomiarowe w tej samej sieci WLAN, co jednostka sterująca. Po uzyskaniu dostępu do wirtualnego interfejsu użytkownika w przeglądarce, użytkownik może rozpocząć pomiar z wygodnej odległości i odczytać wyniki. W ten sam sposób uzyskuje dostęp do zapisanych wyników pomiarów.
Oczywiście można je również pobrać klasycznie, czyli za pomocą połączenia USB.

Opis tego produktu został przetłumaczony automatycznie.
