Tester instalacji PCE Instruments

Przenośny tester instalacji elektrycznej z trzema przewodami podłączonymi do góry i ekranem wyświetlającym odczyty napięcia oraz elementy sterowania testów.

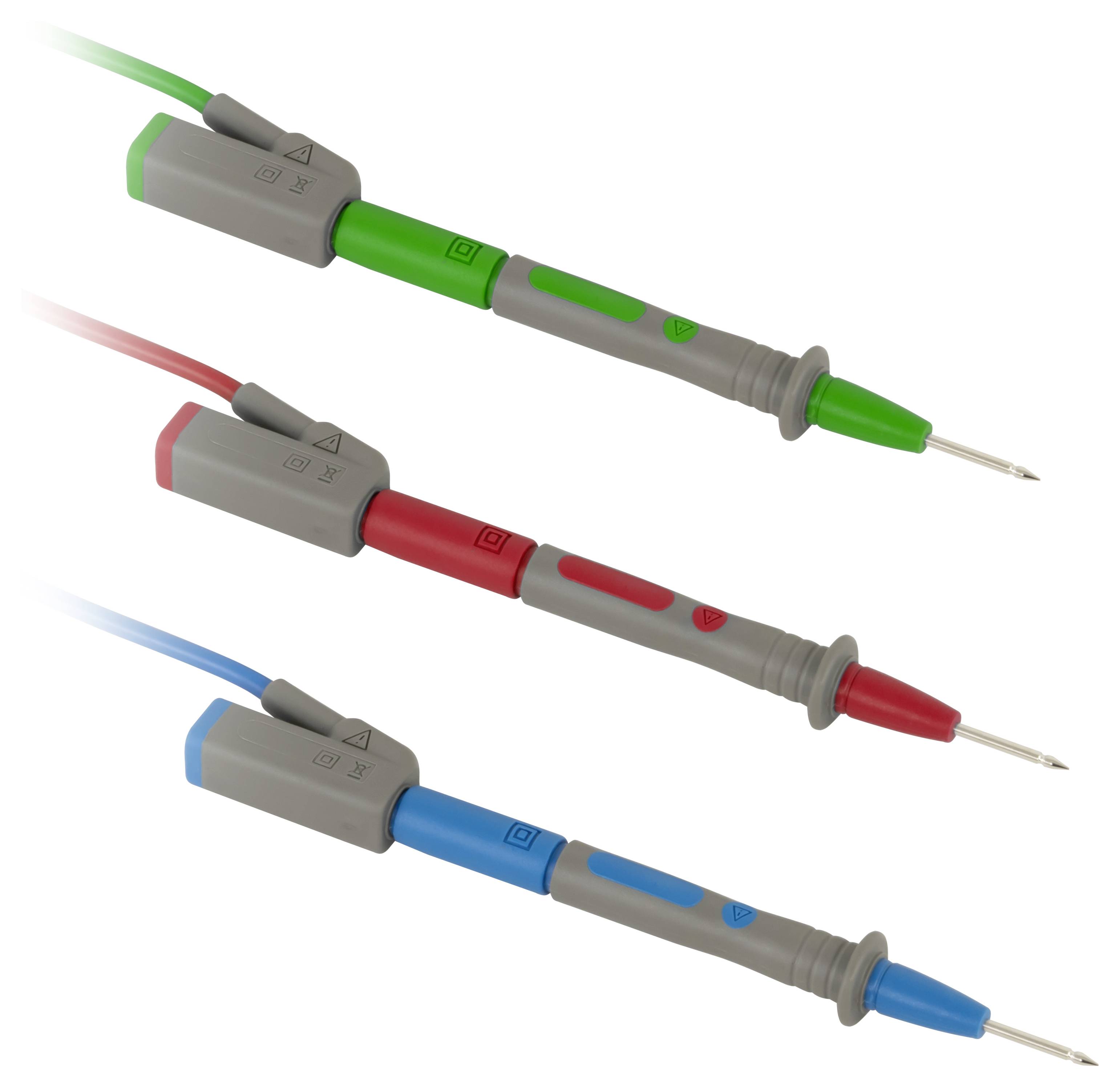

Trzy kolorowe sondy elektryczne do testowania z izolowanymi uchwytami i zakończeniami z ostrego metalu: zielona, czerwona i niebieska.

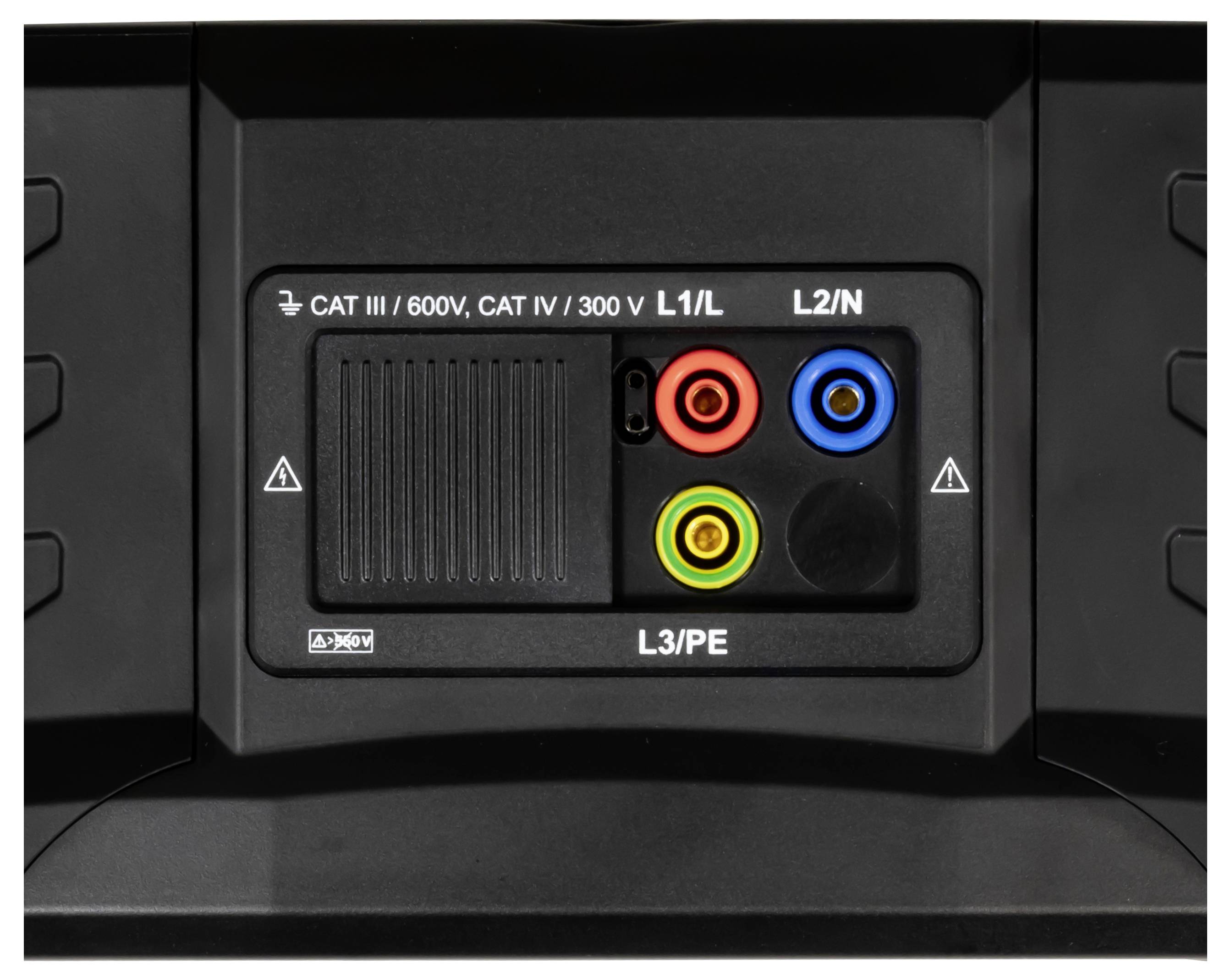

Panel elektryczny z trzema gniazdami oznaczonymi kolorami, oznaczonym L1/L, L2/N i L3/PE, oznaczony CAT III 600V i CAT IV 300V.

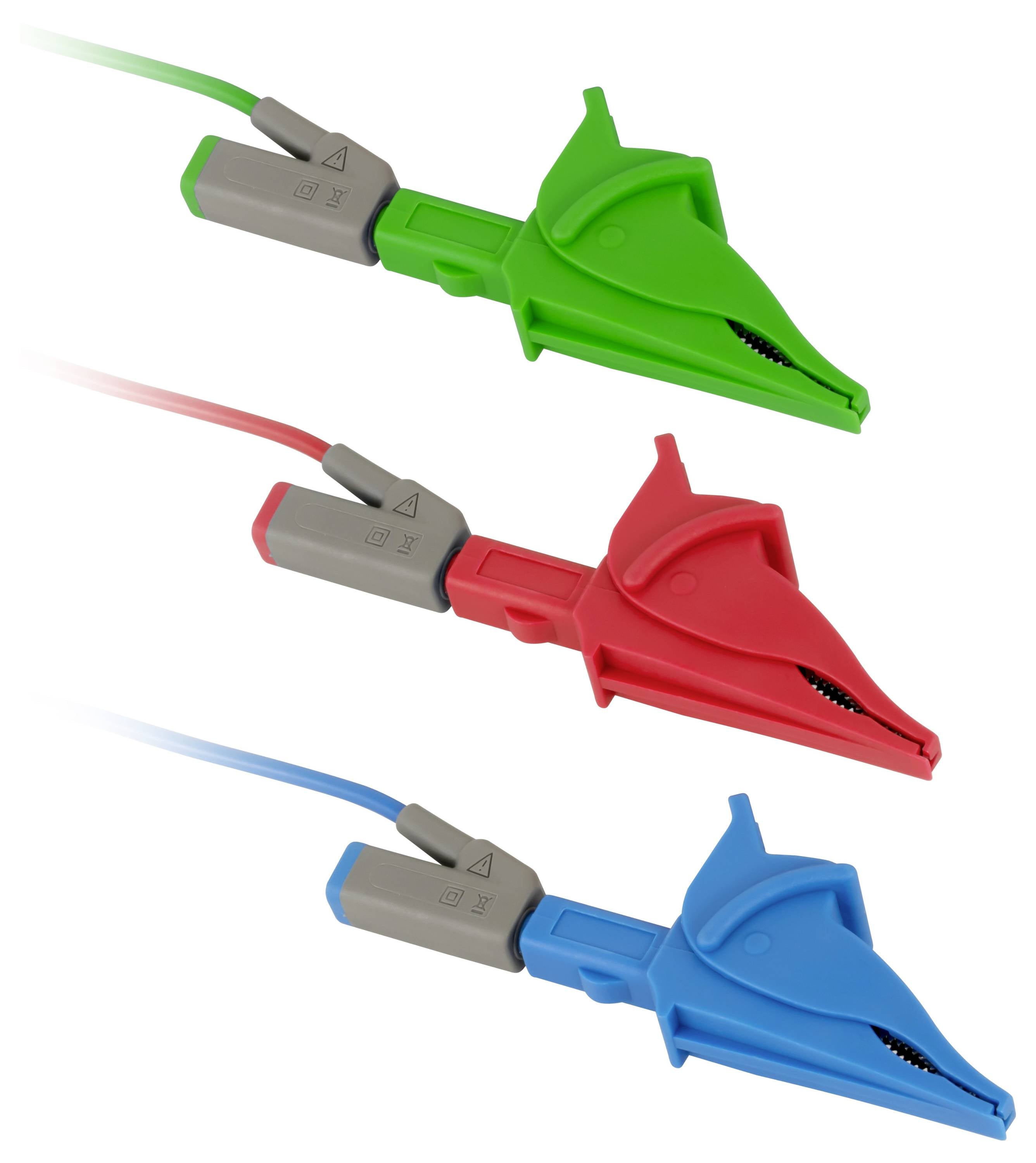

Trzy kolorowe izolowane sondy zaciskowe lub przewody testowe w kolorze zielonym, czerwonym i niebieskim, pokazane na białym tle.

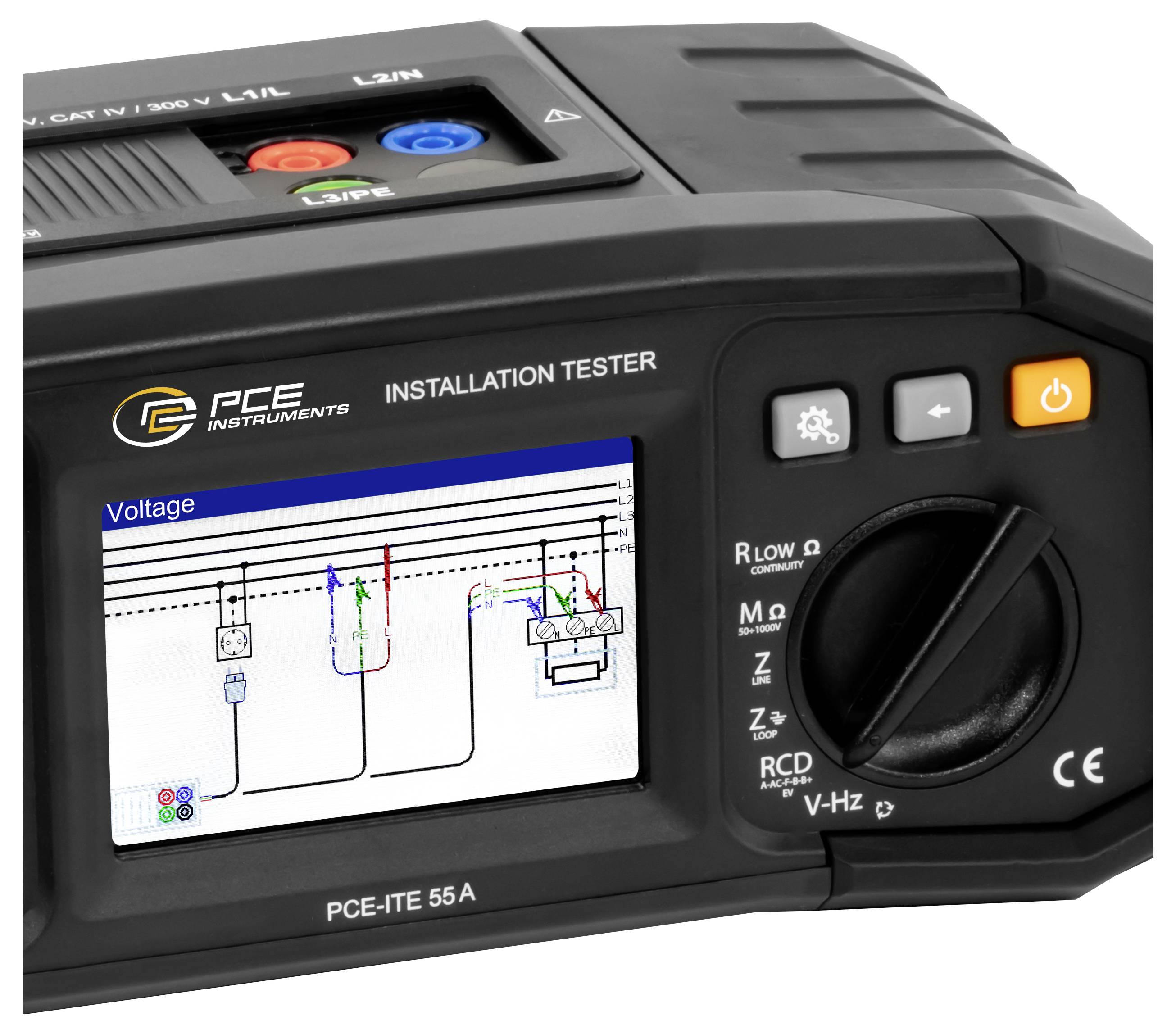

Tester instalacyjny PCE Instruments z ekranem pokazującym schemat okablowania napięcia i obrotowym pokrętłem wyboru po prawej stronie.
1/5
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Niedostępne
Zgłoś wątpliwości prawne

Cechy produktu

PROFESSIONAL. CALLIBATED. EQUIPMENT. PCE-ITE 55A

  • Wielofunkcyjne urządzenie pomiarowe do sprawdzania bezpieczeństwa elektrycznego zgodnie z EN 61557 i DIN VDE0100
  • Tester instalacji z paskiem do noszenia
  • szybkie testowanie na instalacjach stacjonarnych
  • Opór izolacji
  • Impedancja błędnej pętli
  • przełączalne napięcia probiercze i prądy zwarciowe
  • Języki menu niemiecki i angielski
  • RCD typu A i AC
  • Impedancja linii i pętli zwarcia
  • Test ciągłości
  • Napięcie, pole wirujące i częstotliwość
  • Testowanie stacji ładowania pojazdów elektrycznych za pomocą opcjonalnego adaptera testowego
  • łącznie z przewodami pomiarowymi

Dane techniczne

  • Napięcie zmienne AC
  • Zakres pomiarowy 0 V... +550 V
  • Rozdzielczość 1 V
  • Dokładność pomiaru: ±2 % wartości pomiarowej + 2 cyfry)
  • Opór izolacji
  • Napięcie probiercze DC 50 V
  • Zakres pomiarowy 0,1 M Ω ... +80MΩ
  • Rozdzielczość 0,001 MΩ (0,100... 1999)
  • 0,01MΩ (2,00... 80,00)
  • Dokładność pomiaru: ±5 % wartości pomiarowej + 3 cyfr)
  • Opór izolacji
  • Napięcie probiercze DC 100 V, 250 V
  • Zakres pomiarowy 0,1 M Ω ... +199,9 MΩ
  • Rozdzielczość 0,001 MΩ (0,100... 1999)
  • 0,01MΩ (2,00... 99,99)
  • 0,1MΩ (100,0... 199,9)
  • Dokładność pomiaru: ±5 % wartości pomiarowej + 3 cyfr)
  • Opór izolacji
  • Napięcie probiercze DC 500 V, 1000 V
  • Zakres pomiarowy 0,1 M Ω ... +199,9 MΩ
  • Rozdzielczość
  • 0,001MΩ (0,100... 1999)
  • 0,01MΩ (2,00... 99,99)
  • 0,1MΩ (100,0... 199,9)
  • Dokładność pomiaru: ±2 % wartości pomiarowej + 3 cyfr)
  • Opór izolacji
  • Napięcie probiercze DC 500 V, 1000 V
  • Zakres pomiarowy +200 M Ω ... +999 MΩ
  • Rozdzielczość 1MΩ
  • Dokładność pomiaru: ±10 % wartości pomiarowej
  • Test ciągłości
  • Zakres pomiarowy 0,1 Ω... 20 Ω
  • Rozdzielczość 0,01 Ω
  • Dokładność pomiaru: ±3 % wartości pomiarowej + 3 cyfr)
  • Test ciągłości
  • Zakres pomiarowy +20 Ω... 1999 Ω
  • Rozdzielczość 0,1 Ω (20,0 Ω... 99,9 Ω)
  • 1 Ω (100 Ω... 1999 omów)
  • Dokładność pomiaru: ±5 % wartości pomiarowej
  • impedancja
  • Zakres pomiarowy 0,25 Ω... +9999 Ω
  • Rozdzielczość 0,01 Ω (0,20... 19,99)
  • 0,1 Ω (20,0... 99,9)
  • 1Ω (100... 9999)
  • Dokładność pomiaru: ±5 % wartości pomiarowej + 5 cyfr)
  • Częstotliwość
  • Zakres pomiarowy: +10 Hz... +499,9 Hz
  • Rozdzielczość: 0,1 Hz
  • Dokładność: 0,2% + 1 cyfra
  • Typ wyświetlacza Kolorowy wyświetlacz TFT
  • Rozmiar wyświetlacza 3,3 cala
  • Normy EN61557, DIN VDE 0100
  • Czas pracy 15 godzin
  • Automatyczne wyłączanie regulowane w zakresie 0,5... 60 min.)
  • Możliwość dezaktywacji automatycznego wyłączania. Tak
  • Charakterystyka prądu probierczego RCD A, AC
  • Prąd zadziałania RCD 650mA, 500mA, 30mA, 6mA, 300mA, 10mA, 1000mA, 100mA
  • Czas zadziałania RCD 0 ... 500 ms
  • Napięcie dotykowe 0... 99.9 V
  • Język menu niemiecki, angielski
  • Stopień ochrony (urządzenia) IP42
  • Zasilanie akumulatorowe, zasilacz
  • Waga: 1300 g
  • Masa urządzenia z zakresem dostawy 1750 g
  • Masa urządzenia łącznie z zakresem dostawy i opakowaniem zewnętrznym 1930 g
  • Wymiary (dł. x szer. x wys.) 250 x 135 x 107 mm
  • Warunki pracy 0... 40 °C, 95 % R.F.
  • Warunki przechowywania -10 ... 70 °C , 90% wilg. Wzgl
Rodzaj produktu

Tester instalacji

fabryczna (bez certyfikatu)

Kategoria pomiarowa

CAT II 600 V

CAT IV 300 V

Wymiary

(D x S x W) 250 x 135 x 107 mm

Waga

1300 g

IP42

Zakres pomiarowe VDE

rezystancja

częstotliwość

impedancja linii

rezystancja izolacji

napięcie

impedancja pętli zwarcia

rezystancja przewodu ochronnego

impedancja pętli

prąd przewodu ochronnego

Norma DIN

DIN VDE 0100

DIN EN 61557

Wyświetlacz

LCD

Dokładność

2 %

Szerokość produktu

135 mm

Wysokość produktu

107 mm

Długość produktu

250 mm

Procedura testowa

automatyczna

Zasilanie

bateryjne

sieciowe

Pamięć

nie

Model katalogowy producenta

PCE-ITE 55A

Norma VDE

0100

Specyfikacja testera VDE

Test RCD/FI

System testowy PV

Do pobrania

Karta katalogowa

Karta katalogowa 3192922 Tester instalacji PCE Instruments

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3192922 Tester instalacji PCE Instruments

Opis

Tester instalacji to wielofunkcyjne urządzenie pomiarowe, które nadaje się do testowania bezpieczeństwa elektrycznego zgodnie z normami EN 61557 i DIN VDE 0100. Oferuje wiele funkcji zaprojektowanych specjalnie do sprawdzania i oceny instalacji elektrycznych. Tester instalacji może przeprowadzić precyzyjny pomiar rezystancji izolacji pomiędzy częściami pod napięciem a ziemią. Dzięki specjalnym funkcjom RCD można skutecznie testować zarówno wyłączniki różnicowoprądowe typu A, jak i sterowane prądem przemiennym. Zapewnia to prawidłowe działanie tych ważnych urządzeń ochronnych.

Tester instalacji umożliwia szybki i dokładny pomiar rezystancji pętli, aby zapewnić, że w przypadku prądu zwarciowego rezystancja będzie wystarczająca do zapewnienia bezpiecznego wyłączenia. Dodatkowo pomiar rezystancji przewodu ochronnego umożliwia sprawdzenie ciągłości przewodów i połączeń. Graficzna reprezentacja okablowania pomaga operatorowi w prawidłowym wykonaniu pomiarów.

Jasność wyświetlacza można regulować w 4 poziomach. Regulowany dźwięk alarmowy ostrzega w przypadku błędów lub przekroczenia wartości granicznej. Regulowany czas wyłączenia testera instalacji może zapobiec niezamierzonemu rozładowaniu akumulatorów. Do urządzenia dołączone są przewody pomiarowe spełniające specyficzne wymagania CAT III/600 V i CAT IV/300V.

Tester instalacji oferuje przyjazny interfejs użytkownika, przejrzyste elementy wyświetlacza i solidną konstrukcję, aby sprostać potrzebom różnych środowisk. Stosując się do międzynarodowych standardów zapewnia bezpieczną i rzetelną ocenę instalacji elektrycznych według najwyższych standardów branżowych.
Dzięki naszym opcjonalnym adapterom testowym EVSE można przeprowadzać testy także na skrzynkach ściennych i stacjach ładowania pojazdów elektrycznych.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Zakres dostawy

  • 1 x tester instalacji PCE-ITE 55A
  • 1 x kabel testowy do gniazd EU Schuko
  • 3 x przewody pomiarowe 1m
  • 3 końcówki pomiarowe
  • 3 x zaciski krokodylkowe
  • 1 x pasek do noszenia
  • 6 baterii AA 1,5 V
  • 1 x fabryczny certyfikat kalibracji
  • 1 x instrukcja obsługi
