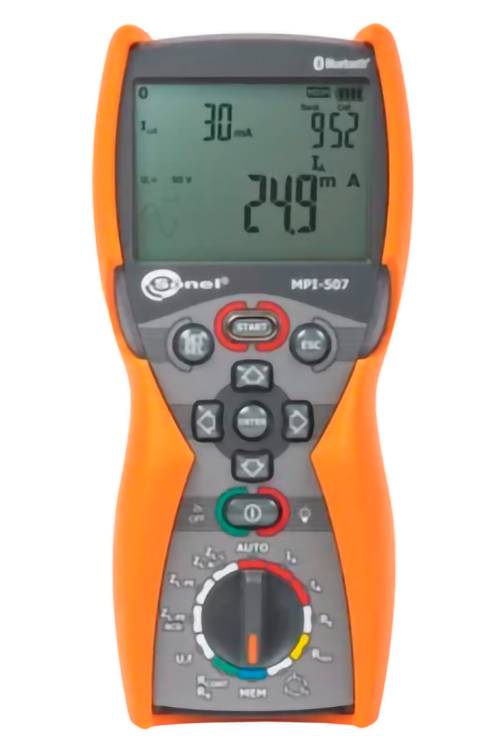

Tester instalacji Sonel MPI-507
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Cechy produktu
Tester instalacji
- Pomiar impedancji pętli
- Pomiar impedancji pętli zwarcia w sieciach zasilających o napięciach znamionowych: 220/380 V, 230/400 V, 240/415 V o częstotliwościach 45...65 Hz, zakresie napięć roboczych: 180...460 V
- Wyświetlanie rezystancji R i reaktancji X pętli zwarcia
- Pomiar impedancji pętli prądem 15 mA bez wyzwalania wyłączników RCD
- Maksymalny prąd testowy: 7,6 A (przy 230 V), 13,3 A (przy 400 V)
- Badanie wyłączników różnicowoprądowych typu AC, A
- Pomiar wyłączników różnicowoprądowych krótkozwłocznych, zwłocznych i selektywnych o znamionowych prądach różnicowych 10, 15, 30, 100, 300, 500 mA
- Pomiar prądu zadziałania IA i czasu zadziałania tA dla prądów 0,5 IΔn, 1 IΔn, 2 IΔn, 5 IΔn
- Pomiar RE i UB bez wyzwalania wyłącznika RCD
- Rozszerzona funkcja pomiaru AUTO wyłączników RCD z pomiarem niskiego napięcia ZL-PE
- Pomiar IA i tA podczas pojedynczego zadziałania wyłącznika RCD
- MPI-507 | Pomiar rezystancji uziemienia
- Pomiar metodą 3-biegunową
- MPI-506 • MPI-507 | Pomiar rezystancji izolacji
- Napięcie testowe 100 V, 250 V, 500 V
- Pomiar rezystancji połączeń ochronnych i kompensacyjnych
- Pomiar ciągłości przewodów ochronnych prądem pomiarowym ±200 mA zgodnie z normą EN 61557-4
- Automatyczna kalibracja przewodów pomiarowych – możliwość stosowania przewodów pomiarowych dowolnej długości,
- Pomiar rezystancji niskonapięciowej z sygnałem dźwiękowym
- MPI-506 • MPI-507 | Wyświetlacz kolejności faz
Dane techniczne
- • Weryfikacja poprawności podłączenia przewodu ochronnego PE za pomocą elektrody kontaktowej.
- • Pomiar napięcia sieciowego (0...500 V) i częstotliwości sieciowej.
- • Miejsce do przechowywania 990 wyników.
- • Bezprzewodowa transmisja danych do komputera PC.
- • Podświetlana klawiatura.
- Rodzaj produktu
Tester instalacji
fabryczna (bez certyfikatu)
- Kategoria pomiarowa
CAT IV 300 V
CAT III 600 V
- Interfejs
Bluetooth
- Wymiary
(D x S x W) 58 x 98 x 220 mm
- Waga
0.8 kg
IP67
- Zakres pomiarowe VDE
rezystancja izolacji
impedancja pętli zwarcia
- Wyświetlacz
LCD
- Szerokość produktu
98 mm
- Wysokość produktu
220 mm
- Długość produktu
58 mm
- Procedura testowa
automatyczna
- Zasilanie
bateryjne
- Ilość miejsc w pamięci
990
- Pamięć
tak
- Model katalogowy producenta
MPI-507
- Specyfikacja testera VDE
Test RCD/FI
Do pobrania
Karta katalogowa
Karta katalogowa 3763599 Tester instalacji Sonel MPI-507
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3763599 Tester instalacji Sonel MPI-507
Opis
Łatwa obsługa najnowocześniejszej technologii
Prawdopodobnie najmniejsze na świecie urządzenie pomiarowe o tak dużej liczbie funkcji pomiarowych. Funkcje wybiera się za pomocą obrotowego przełącznika. Dodatkowe parametry ustawia się za pomocą przycisków znajdujących się z przodu urządzenia.
Sprawa rozpatrzona. Ustawienia zostaną zapisane w urządzeniu nawet w przypadku całkowitego rozładowania baterii.
Wszystkie przyciski i modułowy wyświetlacz są podświetlane, co znacznie poprawia komfort użytkowania przy słabym oświetleniu. Dzięki dużej pamięci, podczas pomiarów nie jest wymagane sporządzanie notatek.
Kontrola bezpieczeństwa elektrycznego
Urządzenie to można stosować do sprawdzania bezpieczeństwa instalacji elektrycznych w domach i zakładach przemysłowych. Największą zaletą jest szybki pomiar (zaledwie kilka sekund!) impedancji pętli zwarcia w obwodach z wyłącznikami RCD.
Pomiary można łatwo zautomatyzować dzięki:
• tryb automatyczny do testowania wyłączników różnicowoprądowych (RCD),
• adapter WS umożliwiający testowanie systemów za pomocą standardowych gniazdek 230V.
Zwiększona odporność
Urządzenie pomiarowe idealnie nadaje się do pracy w trudnych warunkach środowiskowych.
Ochronę przed wnikaniem pyłu i wody zapewnia unikalna obudowa o stopniu ochrony IP67.
Interfejsy i oprogramowanie
Dane pomiarowe można łatwo przesłać do komputera za pomocą bezprzewodowego połączenia Bluetooth. Aby wygenerować raport pomiarów w zakresie ochrony przed porażeniem prądem elektrycznym należy użyć oprogramowania.
Raporty Sonel PLUS. Pobrane dane można zapisać w najpopularniejszych formatach i wydrukować za pomocą bezpłatnego oprogramowania Sonel Reader.
MPI-507 | Pomiar rezystancji uziemienia
Urządzenie idealnie nadaje się do pomiaru uziemień w budynkach mieszkalnych.
Umożliwia sprawdzenie jakości uziemienia metodą 3-biegunową. Oprócz wartości rezystancji uziemienia, urządzenie pomiarowe wyświetla również napięcie zakłócające oraz rezystancję pomocniczych sond RS i RH.
Opis tego produktu został przetłumaczony automatycznie.
Uwagi
- Bluetooth® to zastrzeżony na całym świecie znak towarowy firmy Bluetooth SIG, Inc.
