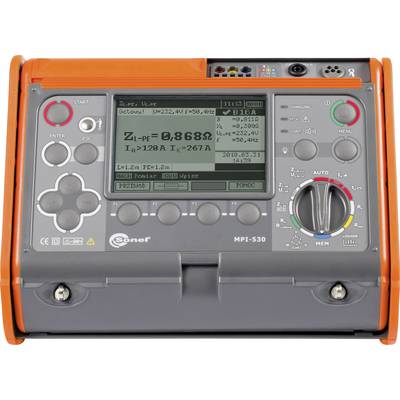

Tester instalacji Sonel MPI-530
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
Liczba
Suma (12 799,00 zł / Sztuka)
zł
10 405,69 zł
bez VAT (klient biznesowy)
Cechy produktu
Tester instalacji VDE 0100 MPI-530
- Pomiar impedancji pętli maks. 41 a przy 415V
- Pomiar pętli nawet bez wyzwalania RCD
- Obliczanie prądu zwarciowego
- Pomiar rezystancji izolacji przy maks. 1000 V do 10 GΩ
- Pomiar rezystancji przewodu ochronnego z ± 200mA
- Test RCD / FI typu AC, A i B do 1000 mA
- Pomiar prądu TRMS do 400 A
- Pomiar napięcia AC do 500 V.
- Rzeczywiste, pozorny i pomiar mocy biernej z uwzględnieniem cosϕ
- Pomiar uziemienia również 2 cęgami prądowymi bez odłączania uziemienia metodą Wennera
- Specyficzna rezystancja uziemienia ρ
- Pomiar oświetlenia
- Wskaźnik kierunku wirowania pola
- Analiza jakości sieci
Dane techniczne
- Zakres pomiaru impedancji pętli ZL-PE, ZL-N, ZL-L 0,000... 19,999 Ω: Rozdzielczość 0,001 Ω, dokładność: ± (5% v.M. + 30 cyfr); zakres pomiaru impedancji pętli ZL-PE, ZL-N, ZL-L 20,00... 199,99 Ω: Rozdzielczość: 0,01 Ω, dokładność: ± (5% V.M. + 30 cyfr); zakres pomiaru impedancji pętli ZL-PE, ZL-N, ZL-L 200... 1999,9 Ω: Rozdzielczość: 0,1 Ω, dokładność: ± (5% V.M. + 30 cyfr); zakresy napięcia: 95…270 V dla ZL-PE, ZL-N i 95…440 V dla ZL-L; częstotliwość: 45…65 Hz; zakres pomiaru impedancji pętli ZL-PE bez RCD 0,00... 19,99 Ω: Rozdzielczość: 0,01 Ω, dokładność: ± (6% v.M. + 10 cyfr); zakres pomiaru impedancji pętli ZL-PE bez RCD 20... 199 Ω: Rozdzielczość: 0,1 Ω, dokładność: ± (6% V.M. + 5 cyfr); zakres pomiaru impedancji pętli ZL-PE bez RCD 200... 1999 Ω: Rozdzielczość: 1 Ω, dokładność: ± (6% V.M. + 5 cyfr); zakres pomiaru rezystancji uziemienia RE: 0,00... 9,99 Ω, rozdzielczość: 0,01 Ω, dokładność: ± (2% V. + 4 cyfr); zakres pomiaru rezystancji uziemienia RE: 10,00... 99,9 Ω, rozdzielczość: 0,1 Ω, dokładność: ± (2% V. + 3 cyfr); zakres pomiaru rezystancji uziemienia RE: 100... 999 Ω: Rozdzielczość: 1 Ω, dokładność: ± (2% V. + 3 cyfr); zakres pomiaru rezystancji uziemienia RE: 1,00... 1,99 kΩ: Rozdzielczość: 0,01 kΩ, dokładność: ± (2% v.M. + 3 cyfr); zakres pomiaru uziemienia za pomocą cęgów: 0,00... 9,99 Ω, rozdzielczość: 0,01 Ω, dokładność: ± (8% V. + 4 cyfr); zakres pomiaru uziemienia za pomocą cęgów: 10,0... 99,9 Ω, rozdzielczość: 0,1 Ω, dokładność: ± (8% V. + 4 cyfr); zakres pomiaru uziemienia za pomocą cęgów: 100... 999 Ω, rozdzielczość: 1 Ω, dokładność: ± (8% V. + 4 cyfr); zakres pomiaru uziemienia za pomocą cęgów 1,00... 1,99 kΩ: Rozdzielczość: 0,01 kΩ, dokładność: ± (8% v.M. + 4 cyfr); zakres pomiaru uziemienia z 2 szczypcami 0,00... 9,99 Ω: Rozdzielczość: 0,01 Ω, dokładność: ± (10% V. + 4 cyfr); zakres pomiaru uziemienia z 2 szczypcami 10... 19,9 Ω: Rozdzielczość: 0,1 Ω, dokładność: ± (10% V. + 4 cyfr); zakres pomiaru uziemienia z 2 szczypcami 20... 99,9 Ω: Rozdzielczość: 0,1 Ω, dokładność: ± (20% V. + 4 cyfry); Specyficzny zakres rezystancji uziemienia ρ 0,00 ... 9,99 Ωm: rozdzielczość: 0,1 Ωm, dokładność: zależna od RE; Specyficzny zakres rezystancji uziemienia ρ 100 ... 999 Ωm: rozdzielczość: 1 Ωm, dokładność: zależna od RE; Specyficzny zakres rezystancji uziemienia ρ 1,00 ... 9,99 kΩm: rozdzielczość: 0,01 kΩm, dokładność: zależna od RE; Specyficzny zakres rezystancji uziemienia ρ 10,0 ... 99,9 kΩm: rozdzielczość: 0,1 kΩm, dokładność: zależna od RE; Wskaźnik kolejności faz UL-L: 95 ... 500V, 45 ... 65Hz; Czas wyzwalania RCD normalny 0,5 * In: Zakres: 0 ... 300 ms, rozdzielczość: 1 ms, dokładność: [± (2% w.w. + 2 cyfr), RCD w=10 ma U. 0,5*w ± (2% v.M. + 3 cyfr); czas wyzwalania RCDnormal 1*in: Zakres: 0... 300 ms, rozdzielczość: 1 ms, dokładność: [±(2% v.M. + 2 cyfr), RCD w=10 ma U. 0,5*w ± (2% v.M. + 3 cyfr); czas wyzwalania RCDnormal 2*in: Zakres: 0... 150ms, rozdzielczość: 1 ms, dokładność: [±(2% v.M. + 2 cyfr), RCD w=10 ma U. 0,5*w ± (2% v.M. + 3 cyfr); czas wyzwalania RCDnormal 5*in: Zakres: 0... 40 ms: Rozdzielczość: 1 ms, dokładność: [±(2% v.M. + 2 cyfr), RCD w=10 ma U. 0,5*w ± (2% v.M. + 3 cyfr); czas wyzwalania RCDwybiórczo 0,5*in: Zakres: 0... 500 ms, rozdzielczość: 1 ms, dokładność: [±(2% v.M. + 2 cyfr), RCD w=10 ma U. 0,5*w ± (2% v.M. + 3 cyfr); czas wyzwalania RCDwybiórczo 1*in: Zakres: 0... 500 ms, rozdzielczość: 1 ms, dokładność: [±(2% v.M. + 2 cyfr), RCD w=10 ma U. 0,5*w ± (2% v.M. + 3 cyfr); czas wyzwalania RCDwybiórczo 2*in: Zakres: 0... 200 ms, rozdzielczość: 1 ms, dokładność: [±(2% v.M. + 2 cyfr), RCD w=10 ma U. 0,5*w ± (2% v.M. + 3 cyfr); czas wyzwalania RCDwybiórczo 5*in: Zakres: 0... 150 ms, rozdzielczość: 1 ms, dokładność: [±(2% v.M. + 2 cyfr), RCD w=10 ma U. 0,5*w ± (2% v.M. + 3 cyfry)]; Prąd wyzwalający RCD typu AC 10 mA: zakres: 3,3 ... 10,0 mA, rozdzielczość: 0,1 mA, prąd pomiarowy: 0,3 ... 1,0xIn, dokładność: ± 5% In; Prąd wyzwalania RCD typu AC 30 mA: zakres: 9,0 ... 30,0 mA, rozdzielczość: 0,1 mA, prąd pomiarowy: 0,3 ... 1,0xIn, dokładność: ± 5% In; Prąd wyzwalający RCD typu AC 100 mA: zakres: 33,0 ... 100 mA, rozdzielczość: 0,1 mA, prąd pomiarowy: 0,3 ... 1,0xIn, dokładność: ± 5% In; Prąd wyzwalający RCD typu AC 300 mA: zakres: 90 ... 300 mA, rozdzielczość: 1 mA, prąd pomiarowy: 0,3 ... 1,0xIn; Dokładność: ± 5% w; Prąd wyzwalający RCD typu AC 500 mA: zakres: 150 ... 500 mA, rozdzielczość: 0,1 mA, prąd pomiarowy: 0,3 ... 1,0xIn, dokładność: ± 5% In; Prąd wyzwalania RCD typu AC 1000 mA: zakres: 330 ... 1000 mA, rozdzielczość: 1 mA, prąd pomiarowy: 0,3 ... 1,0xIn Dokładność: ± 5% In; Prąd wyzwalający RCD typu A 10mA: zakres: 3,5 ... 20,0 mA, rozdzielczość: 0,1 mA, prąd pomiarowy: 0,35 ... 2,0xIn Dokładność: ± 10% In; Prąd wyzwalający RCD typu A 30 mA: Zakres: 10,5 ... 42,0 mA, rozdzielczość: 0,1 mA, prąd pomiarowy: 0,35 ... 1,4,0xIn, dokładność: ± 10% In; Prąd wyzwalający RCD typu A 100 mA: Zakres: 35,0 ... 140,0 mA, rozdzielczość: 1 mA, prąd pomiarowy: 0,35 ... 1,4xIn Dokładność: ± 10% In; Prąd wyzwalający RCD typu A 300 mA: Zakres: 105 ... 420 mA, rozdzielczość: 1 mA, prąd pomiarowy: 0,35 ... 1,4xIn, dokładność: ± 10% In; Prąd wyzwalający RCD typu A 500 mA: Zakres: 175 ... 700 mA, rozdzielczość: 1 mA, prąd pomiarowy: 0,35 ... 1,4xIn, dokładność: ± 10% In; RCD typu B: patrz karta katalogowa; Nominalny zakres rezystancji izolacji 50 V: 50 kΩ ... 250 MΩ; Nominalny zakres rezystancji izolacji 100 V: 100 kΩ ... 500 MΩ; Nominalny zakres rezystancji izolacji 250 V: 250 kΩ ... 1 GΩ; Nominalny zakres rezystancji izolacji 500 V: 500 kΩ ... 2 GΩ; Nominalny zakres rezystancji izolacji 1000 V: 1 MΩ ... 9,99 GΩ; Zakres pomiaru rezystancji izolacji 0 ... 1999 kΩ: rozdzielczość: 1 kΩ, dokładność: ± (3% w.w. + 8 cyfr); zakres pomiaru rezystancji izolacji 2,00... 19,99 MΩ: Rozdzielczość: 0,01 MΩ, dokładność: ± (3% V. + 8 cyfr); zakres pomiaru rezystancji izolacji 20... 199 MΩ: Rozdzielczość: 0,1 MΩ, dokładność: ± (3% V. + 8 cyfr); zakres pomiaru rezystancji izolacji 200... 999 MΩ: Rozdzielczość: 1 MΩ, dokładność: ± (3% V. + 8 cyfr); zakres pomiaru rezystancji izolacji 1,00... 9,99 GΩ: Rozdzielczość: 0,01 GΩ, dokładność: ± (4% v.M. + 6 cyfr); zakres pomiaru oporu przewodu ochronnego ±200 ma 0,00... 19,99 Ω: Rozdzielczość: 0,01 Ω, dokładność: ± (2% V. + 3 cyfr); zakres pomiaru oporu przewodu ochronnego ±200 ma 20,00... 199,9 Ω: Rozdzielczość: 0,1 Ω, dokładność: ± (2% V. + 3 cyfr); zakres pomiaru oporu przewodu ochronnego ±200 ma 200... 400 Ω: Rozdzielczość: 1 Ω, dokładność: ± (2% V. + 3 cyfr); zakres pomiaru prądu m. Szczypce: C-3, C-6: 0,0... 99,9 mA, rozdzielczość: 0,1 ma, dokładność: ± (5% v.M. + 3 cyfr); zakres pomiaru prądu m. Szczypce: C-3, C-6: 100... 999 mA, rozdzielczość: 1 ma, dokładność: ± (5% v.M. + 3 cyfr); zakres pomiaru prądu m. Szczypce: C-3, C-6, F-1, F-2, F3: 1,00... 9,99 a, rozdzielczość: 0,01 a, dokładność: [±(5% v.M. + 5 jednostek C-3, C-6) i ± (0,1% w + 2 jednostki do F-1, F-2, F-3)] zakres pomiaru prądu m. Szczypce: C-3, C-6, F-1, F-2, F3: 10,00... 99,9 a, rozdzielczość: 0,1 a, dokładność: [±(5% v.M. + 5 jednostek C-3, C-6) i ± (0,1% w + 2 jednostki do F-1, F-2, F-3)] zakres pomiaru prądu m. Szczypce: C-3, C-6, F-1, F-2, F3: 100,... 999 a, rozdzielczość: 1 a, dokładność: [±(5% v.M. + 5 jednostek C-3, C-6) i ± (0,1% w + 2 jednostki do F-1, F-2, F-3)] zakres pomiaru prądu m. Szczypce: C-3, C-6, F-1, F-2, F3: 1,00... 3,00 kA, rozdzielczość: 0,01 kA, dokładność: [±(5% v.M. + 5 jednostek do C-3, C-6) i ± (0,1% w + 2 jednostki do F-1, F-2, F-3)]; zakres mocy czynnej i biernej.- moc pozorna (P,Q,S) i cosZa0... 999 w: Rozdzielczość: 1 kW, dokładność: ± (7% v.M. + 3 cyfr); zakres mocy czynnej- biernej (P,Q,S) i cosPzasobów 1,00...9,99 kW: Rozdzielczość: 0,01 kW, dokładność: ± (7% v.M. + 3 cyfr); zakres mocy czynnej- biernej (P,Q,S) i cosPzasobów 10...99,9 kW: Rozdzielczość: 0,1 kW, dokładność: ± (7% v.M. + 5 cyfr); zakres mocy czynnej- biernej (P,Q,S) i cosPzasobów 100...999 kW: Rozdzielczość: 1 kW, dokładność: ± (7% v.M. + 5 cyfr); zakres mocy czynnej i biernej (P,Q,S) i coszazasobów 1...1,50 MW: Rozdzielczość: 0,01 MW, dokładność: ± (7% v.M. + 5 cyfr); zakres cosPzasobów 0,00... 1,00, rozdzielczość: 0,01; zakres harmonicznych 0,0... 300 V, rozdzielczość: 0,1 V, porządek: 1,2... 15, dokładność: ± (5% v.M. + 3 cyfr); zakres harmonicznych 0,0...300 V, rozdzielczość: 0,1 V, porządek: 16...40, dokładność: ±(5% v.M. + 10 jednostek); zakres harmonicznych 300... 500 V: Rozdzielczość: 1 V, rzędu 0,0...300 V; porównywalny HD. 1. Harmoniczne: patrz karta katalogowa; Pomiar oświetlenia: patrz karta katalogowa
- Rodzaj produktu
Tester instalacji
fabryczna (bez certyfikatu)
- Kategoria pomiarowa
CAT III 600 V
CAT IV 300 V
- Interfejs
USB
- Wymiary
(D x S x W) 310 x 455 x 180 mm
- Waga
6.48 kg
IP54
- Zakres pomiarowe VDE
rezystancja izolacji
impedancja pętli
impedancja linii
moc czynna
moc pozorna
moc bierna
współczynnik mocy
rezystancja
rezystancja przewodu ochronnego
prąd dotykowy
Pokaż więcej
- Norma DIN
DIN IEC 60364
- Wyświetlacz
cyfrowy (LCD)
- Szerokość produktu
455 mm
- Wysokość produktu
180 mm
- Długość produktu
310 mm
- Zasilanie
bateryjne
- Pamięć
tak
- Model katalogowy producenta
MPI-530
- Norma VDE
0100
- Specyfikacja testera VDE
Test RCD/FI
Do pobrania
Karta katalogowa
Karta katalogowa 1427980 Tester instalacji Sonel MPI-530
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1427980 Tester instalacji Sonel MPI-530
Opis
Najwyższej jakości tester DIN VDE 0100/0105 MPI-530 firmy Sonel do kompleksowej inspekcji instalacji elektrycznych oraz wszelkiego rodzaju instalacji przemysłowych.Wyróżniającym się ulepszeniem w stosunku do poprzedniego modelu jest rozszerzony pomiar uziemienia z 2 cęgami bez separacji uziemienia, światłomierz i możliwość analizy jakości sieci poprzez rejestrację prądu , Napięcie i Moc, jak również współczynnik mocy, harmoniczne, cosϕ i THD. Wprowadzanie danych podstawowych jest również możliwe za pomocą tego modelu poprzez klawiaturę Bluetooth na miejscu.
Charakterystyka
- Wytrzymała, gumowana obudowa IP54
- CAT IV 300V
- CAT II 600V
- przewody pomiarowe
- nasadka do pomiaru uziemienia jako elektrody pomocnicze, Szczypce i przewody pomiarowe na wrzecionach
- uniwersalne akcesoria do prądu trójfazowego, jak adapter CEE 16A i 32A, 4- lub 5-biegunowy
- miernik natężenia oświetlenia
- cęgi prądowe do analizy jakości energii
- adapter z uziemieniem
- kabel USB
- torba
- akumulatory
- oprogramowanie Sonel Reader
Zakres dostawy
- Adapter z wtyczką z uziemieniem UNI (WS-03)
- Przewód pomiarowy z gniazdem bananowym, 1,2 m, żółty
- Przewód pomiarowy z gniazdami bananowymi 1,2 m, niebieski
- Przewód pomiarowy z gniazdem bananowym, 1,2 m, czerwony
- Przewód pomiarowy z gniazdami bananowymi 15 m na szpuli, niebieski
- Przewód pomiarowy z gniazdami bananowymi 30m na szpuli, czerwony
- Końcówka pomiarowa z gniazdem bananowym
- żółty
- Końcówka pomiarowa z gniazdem bananowym
- czerwony
- Końcówka pomiarowa z gniazdem bananowym
- niebieskie
- Zacisk krokodylkowy K02, żółty
- Zacisk krokodylkowy K02, żółty
- Szpic do wbicia w ziemię (czerwony), 0,3m
- Torba L2
- Pasek
- Ładowarka akumulatorów Z7
- Kabel USB
- Przewód do ładowarki
- Kabel do ładowania do zapalniczki samochodowej (12 V)
- Akumulatory NiMH 4,8 V 4,2 Ah
- Oprogramowanie Sonel Reader
- Instrukcja obsługi
- Certyfikat kalibracji
Uwagi
- Bluetooth® to zastrzeżony na całym świecie znak towarowy firmy Bluetooth SIG, Inc.
