Tester pola magnetycznego PCE Instruments LM-FL250-HM2

Kompaktowy miernik strumienia magnetycznego List-Magnetik FLUX-CHECK 250 to nowe, przenośne urządzenie pomiarowe służące do określania strumienia magnetycznego Phi układu magnetycznego lub pojedynczych magnesów. To innowacyjne urządzenie oferuje precyzyjną metodę badania materiałów ferromagnetycznych i idealnie nadaje się do analizy i badania materiałów w różnych zastosowaniach.

Przy testowaniu magnesu trwałego lub układu magnetycznego decydujące znaczenie mają jakość magnesu i siła namagnesowania. Pomiar natężenia pola magnetycznego za pomocą urządzenia do pomiaru pola magnetycznego jest możliwy tylko w jednym punkcie i nie bierze pod uwagę objętości magnesu. Zadanie to wykonuje się za pomocą miernika strumienia wyposażonego w cewkę Helmholtza, który umożliwia precyzyjny i objętościowy pomiar całego pola magnetycznego.

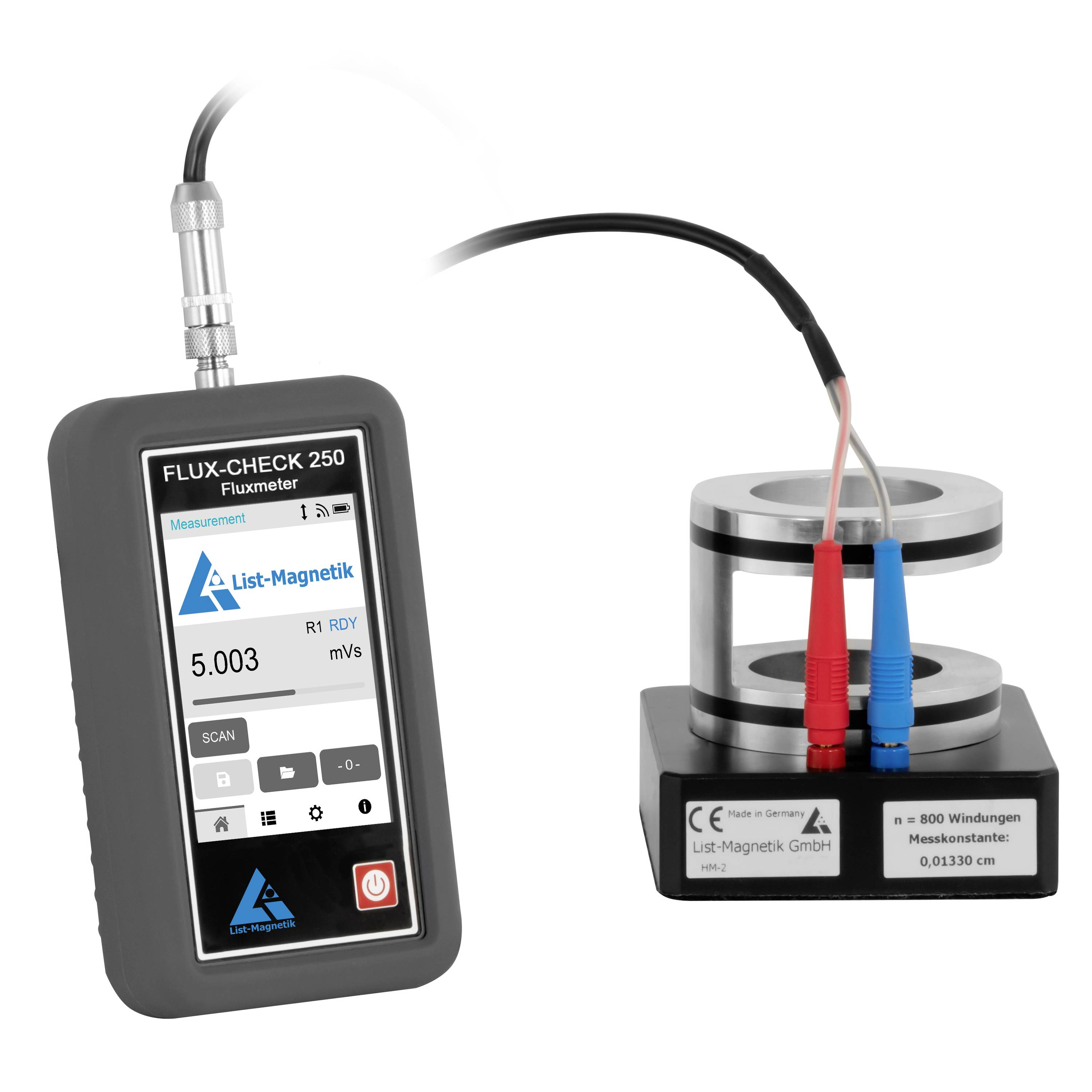

W połączeniu z cewką Helmholtza HM-1 firmy List-Magnetik możliwe jest bardzo dokładne określenie strumienia magnetycznego magnesów trwałych, ponieważ mierzona jest cała objętość magnesu niezależnie od położenia. Wpływ magnesu na cewkę określa się w postaci napięcia elektrycznego i przelicza na wartość strumienia. Oprócz cewki Helmholtza HM-1 do urządzenia można podłączyć wszystkie rodzaje cewek lub sond cewkowych, co zapewnia dużą elastyczność w testowaniu materiałów ferromagnetycznych i analizie materiałów.

Rejestracja krzywej tętna z pomiaru przepływu pozwala wyznaczyć pole powierzchni, które jako całka określa wartość przepływu. Obszar ten jest przetwarzany jako graficzna reprezentacja na panelu dotykowym LCD o rozdzielczości 320x480 pikseli, a na jego podstawie wyliczana jest prawidłowa wartość przepływu. Ściśle rzecz biorąc, miernik strumienia FLUX-CHECK 250 jest elektronicznym analogowym integratorem napięcia.

Dryft, który występuje w wielu przepływomierzach po włączeniu i który powoduje dłuższy czas oczekiwania na pierwszy pomiar lub musi być wielokrotnie kompensowany w trakcie serii pomiarów, nie występuje w przypadku FLUX-CHECK 250. Zamiast tego określana jest wartość wyzwalająca, od której rozpoczyna się pomiar, a poprzednia wartość dryfu jest automatycznie używana jako wartość. Urządzenie jest gotowe do pomiaru natychmiast po włączeniu, umożliwiając szybkie i niezawodne testowanie oraz analizę materiałów bez straty czasu dzięki stałej kompensacji dryftu.

Oprócz strumienia magnetycznego Phi, miernik strumienia może rejestrować dodatkowe informacje na temat cewki i mierzonego magnesu. Dane te mogą posłużyć do obliczenia dodatkowych oświadczeń wspierających analizę materiałową i precyzyjne badanie materiałów magnesów trwałych i innych układów magnetycznych.
Liczba zwojów w cewce (n) – na tej podstawie oblicza się „strumień rzeczywisty”
Stała cewki Helmholtza, na podstawie której oblicza się „moment magnetyczny”.
Objętość magnesu; na jej podstawie oblicza się gęstość strumienia B.

Urządzenie wyposażone jest w elastyczną pamięć pomiarów, połączony wyświetlacz cyfrowy i analogowy oraz funkcję pomiaru wartości szczytowych. Dzięki bezprzewodowemu interfejsowi Bluetooth dane można przesyłać do komputera z systemem Windows oraz do aplikacji na systemy Android i iOS. Urządzenie może być stale podłączone do zewnętrznego źródła zasilania poprzez interfejs USB.

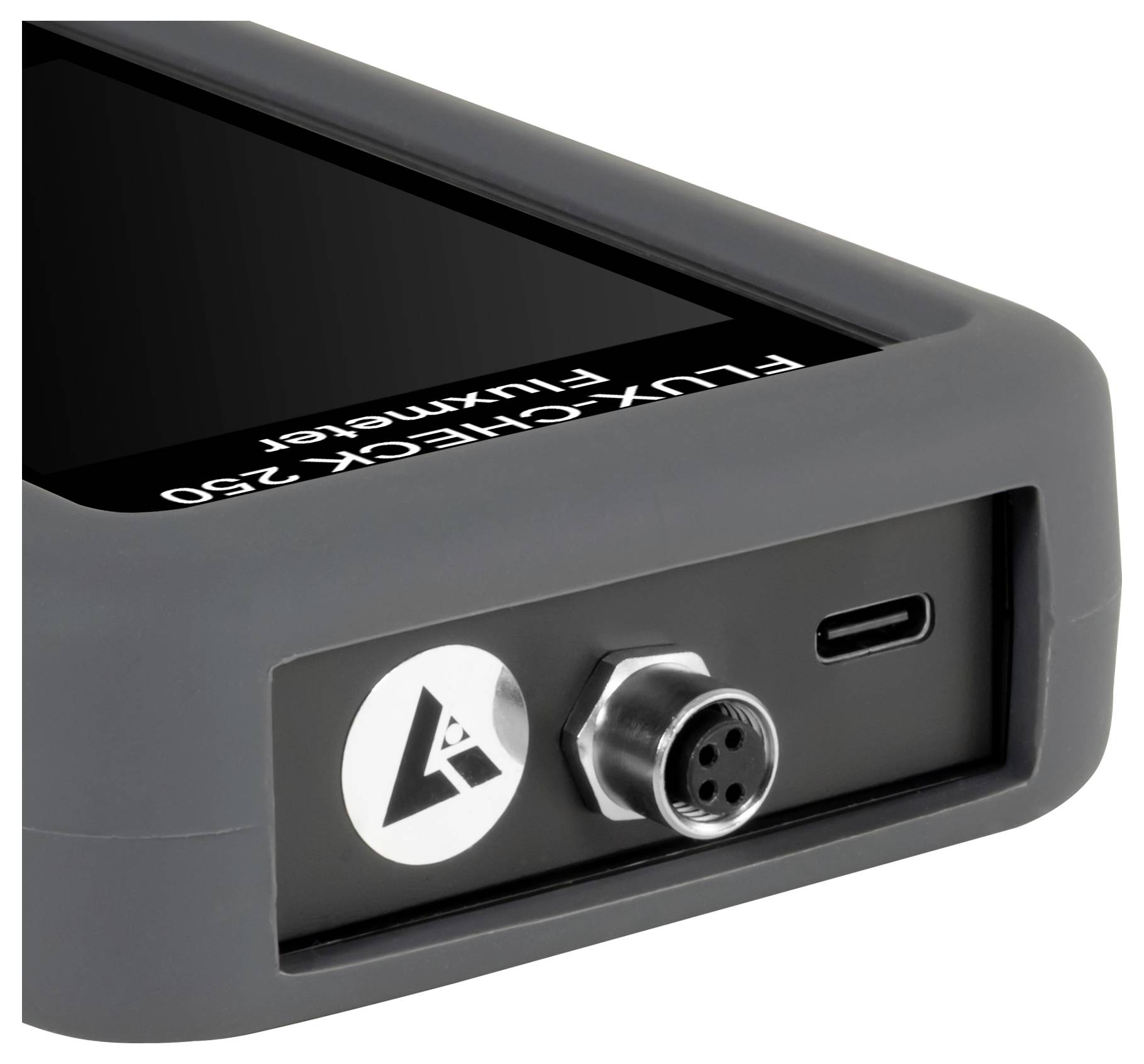

Fluksomierz posiada zaimplementowany interfejs SCPI, który umożliwia urządzeniu zdalne wykonywanie pomiarów i dostarczanie zmierzonych wartości w trybie pracy liniowej. Połączenie odbywa się poprzez USB, co jednocześnie zapewnia zasilanie i gwarantuje ciągłość pracy.
