Tester VDE, zestaw HT Instruments PV-SERVICE KIT
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
Dane techniczne
- Rodzaj produktu
Tester VDE, zestaw
fabryczna (bez certyfikatu)
- Kategoria pomiarowa
CAT III 1000 V
- Zakres pomiarowe VDE
rezystancja izolacji
- Norma DIN
DIN EN 62446
- Wyświetlacz
LCD
- Dokładność
2.5 %
- Model katalogowy producenta
PV-SERVICE KIT
- Specyfikacja testera VDE
System testowy PV
Do pobrania
Karta katalogowa
Karta katalogowa 3208700 Tester VDE, zestaw HT Instruments PV-SERVICE KIT
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3208700 Tester VDE, zestaw HT Instruments PV-SERVICE KIT
Opis

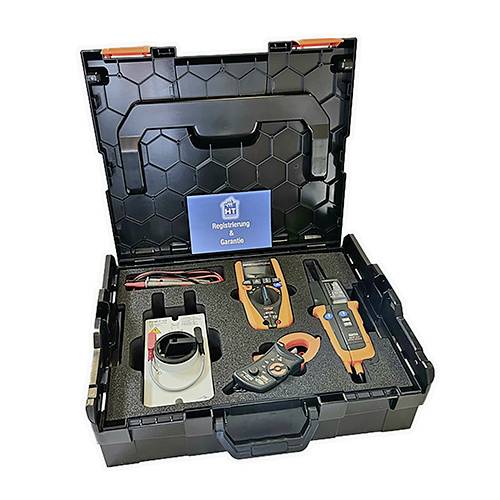

Za pomocą ZESTAWU SERWISOWEGO PV można przeprowadzić wszystkie niezbędne pomiary do odbioru systemu fotowoltaicznego zgodnie ze specyfikacjami VDE 0126-23 (EN 62446). Tester izolacji 1 kV z funkcją multimetru i pomiarem niskiej rezystancji. 2-biegunowy tester napięcia (CAT IV) z podłączeniem obciążenia do 1000 V AC / DC Przekładnik prądowy AC / DC z 2 zakresami pomiarowymi 40 A i 400 A AC / DC
NEPTUN
Pomiar izolacji i niskiej rezystancji
Napięcie AC/DC i kierunek pola wirującego
Test rezystancji i ciągłości za pomocą brzęczyka
Napięcie DC, AC TRMS, AC+DC TRMS do 1000 V
Częstotliwość napięcia i/lub prądu
Funkcje MAX/MIN/PEAK/HOLD
precyzyjny wyświetlacz z 10 000 punktów
Pomiary automatycznego zakresu z funkcją auto. Wykrywanie prądu przemiennego/stałego
Oznaczanie współczynnika polaryzacji (PI) i współczynnika absorpcji dielektrycznej (DAR)
HT10
Przycisk podłączenia obciążenia
Duży wyświetlacz LCD z podświetleniem
Oświetlenie punktu pomiarowego białą diodą LED
Odległość kontaktu 19 mm do testowania jedną ręką
Bezpieczeństwo zgodnie z CAT IV 600 V, CAT III 1000 V.
HT4006
Zakres pomiarowy (40A): 0,1A ÷ 40A AC/DC
Zakres pomiarowy (400A): 0,5A ÷ 400A AC/DC
Dokładność: ± 2,5% wartości pomiarowej
Maks. średnica kabla: 30 mm
Przepięcie kat. CAT III 600 V, CAT IV 300 V
Podłączenie poprzez wtyk bananowy do NEPTUNE, kabel 1 m
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
NEPTUN
Pomiar izolacji i niskiej rezystancji
Napięcie AC/DC i kierunek pola wirującego
Test rezystancji i ciągłości za pomocą brzęczyka
Napięcie DC, AC TRMS, AC+DC TRMS do 1000 V
Częstotliwość napięcia i/lub prądu
Funkcje MAX/MIN/PEAK/HOLD
precyzyjny wyświetlacz z 10 000 punktów
Pomiary automatycznego zakresu z funkcją auto. Wykrywanie prądu przemiennego/stałego
Oznaczanie współczynnika polaryzacji (PI) i współczynnika absorpcji dielektrycznej (DAR)
HT10
Przycisk podłączenia obciążenia
Duży wyświetlacz LCD z podświetleniem
Oświetlenie punktu pomiarowego białą diodą LED
Odległość kontaktu 19 mm do testowania jedną ręką
Bezpieczeństwo zgodnie z CAT IV 600 V, CAT III 1000 V.
HT4006
Zakres pomiarowy (40A): 0,1A ÷ 40A AC/DC
Zakres pomiarowy (400A): 0,5A ÷ 400A AC/DC
Dokładność: ± 2,5% wartości pomiarowej
Maks. średnica kabla: 30 mm
Przepięcie kat. CAT III 600 V, CAT IV 300 V
Podłączenie poprzez wtyk bananowy do NEPTUNE, kabel 1 m
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Charakterystyka
- Napięcie obwodu otwartego do 1000 V DC z Neptunem
- Prąd zwarciowy do 20A DC z przekładnikiem prądowym Neptune i HT4006 w połączeniu z wyłącznikiem prądowym zwarciowym
- Pomiar izolacji do 1000V DC za pomocą Neptun'a
- Pomiar niskiej rezystancji/test ciągłości (prąd pomiarowy 200 mA) za pomocą Neptuna
- Aby móc w razie potrzeby określić brak napięcia po stronie AC lub DC instalacji fotowoltaicznej, w zakresie dostawy znajduje się również 2-biegunowy tester napięcia (model HT10)
