WAGO 734-340/018-000 wtyk

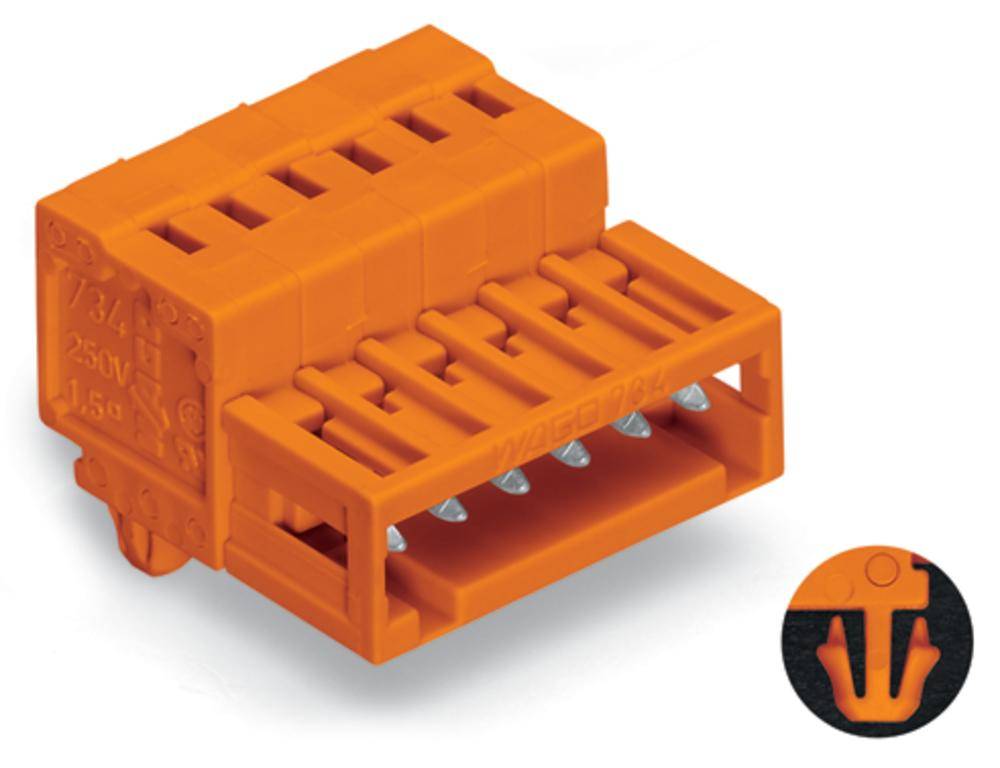

Pomarańczowy elektryczny złącz wielostykowy, widok od wewnątrz z elementami metalowymi oraz szczegółowy widok w prawym dolnym rogu.

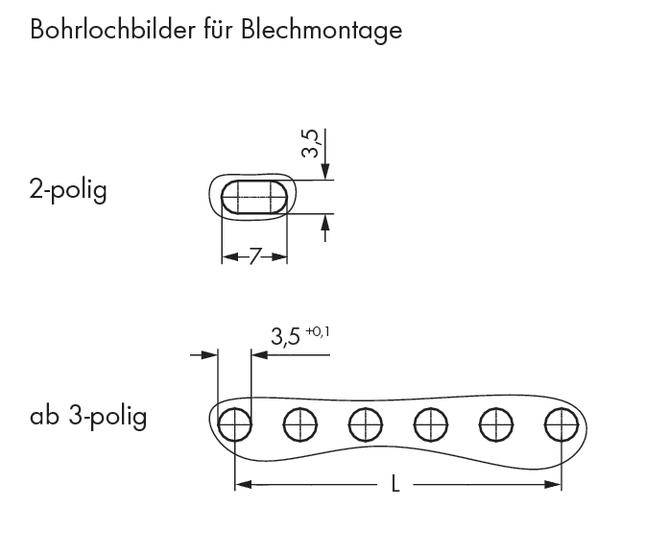

„Obrazy otworów wiertniczych do montażu blach": Rysunek przedstawia rozmieszczenie otworów wiertniczych dla montaży 2-biegunowych i wielobiegunowych (powyżej 3 biegunów) wraz z wymiarami.
Diagram krzywej redukcji: Przedstawia natężenie prądu w amperach w odniesieniu do temperatury otoczenia w stopniach Celsjusza dla różnych liczb biegunów.

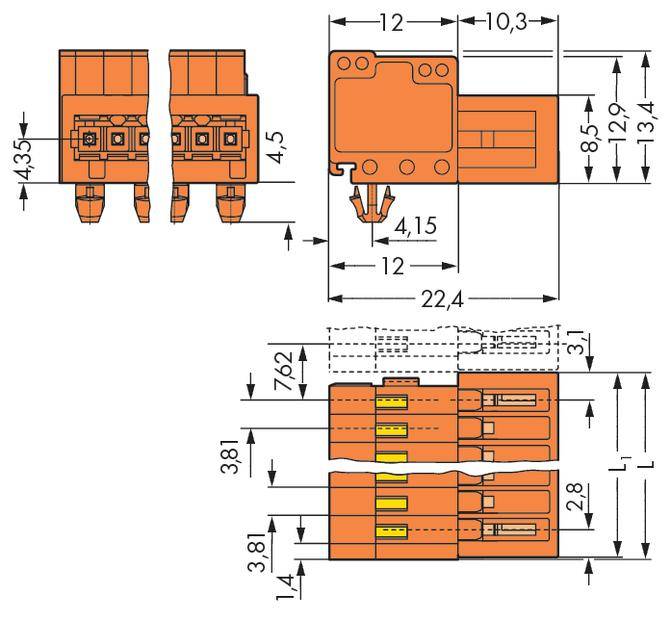

Rysunek techniczny złącza elektrycznego z wymiarami. Wysokość 12, szerokość 10,3, głębokość 22,4 mm, długość styku 4,35 mm.
1/4
Rodzaj produktu
Listwa kołkowa, męska, standardowa
Rodzaj złącza
złącze męskie proste
Ilość rzędów
1
Seria złączy
2140
Wymiary siatki
3.81 mm
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Dostawa w pon. 30.11
Liczba (Rozmiar opakowania 50 szt.)
Suma (1729,00 zł / Sztuka)
1729,00 zł
1405,69 zł
bez VAT (klient biznesowy)
Wewnątrzwspólnotowa dostawa towarów Cena brutto
bez 0,00 zł
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatkowych kosztów dostawy
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Zgłoś wątpliwości prawne

Cechy produktu

ze stopką zatrzaskową 10-bieg.

  • Opis: 50 szt.
  • Ilość rzędów: 1
  • Ilość pinów: 10

Dane techniczne

  • Mierzone napięcie szczytowe: 2,5 kV
Rodzaj produktu

Listwa kołkowa, męska, standardowa

Rodzaj złącza

złącze męskie proste

Ilość rzędów

1

System połączenia wtyków

wire-to-board

Seria złączy

2140

Wymiary siatki

3.81 mm

Ilość pinów w rzędzie

10

Ilość pinów

10

Szerokość produktu

40.19 mm

Kształt pina

kwadratowy

Natężenie znamionowe

10 A

Natężenie znamionowe - zaokrąglone

10 A

Zawartość

50 szt.

Maksymalna średnica przewodu (system AWG)

14

Minimalna średnica przewodu (system AWG)

28

Wymiary

(D x S x W) 22.3 x 40.19 x 17.9 mm

Połączenie komponentów

klema sprężynowa

Materiał obudowy

poliamid

Numer katalogowy producenta

734-340/018-000

Kolor

pomarańczowy

Produkt przemysłowy

tak

Materiał izolacyjny

poliamid

Materiał styku

miedź elektrolityczna

Wykończenie strony z PCB

ocynowany

Wykończenie strony ze wtykami

ocynowany

Napięcie znamionowe

160 V

Wysokość produktu

17.9 mm

Długość produktu

22.3 mm

Maksymalny przekrój

1.50 mm²

Minimalny przekrój

0.08 mm²

Kierunek podłączania

równolegle do PCB

Maksymalna temperatura

+100 °C

Minimalna temperatura

-60 °C

Model katalogowy producenta

734-340/018-000

Do pobrania

Karta katalogowa

Karta katalogowa 544009 WAGO 734-340/018-000 wtyk

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 544009 WAGO 734-340/018-000 wtyk

Opis

WAGO 734-340/018-000 |
