Name: WAGO 734-405/001-000 wtyki dwupiętrowe
Brand: WAGO
SKU: 652106
Availability: BackOrder

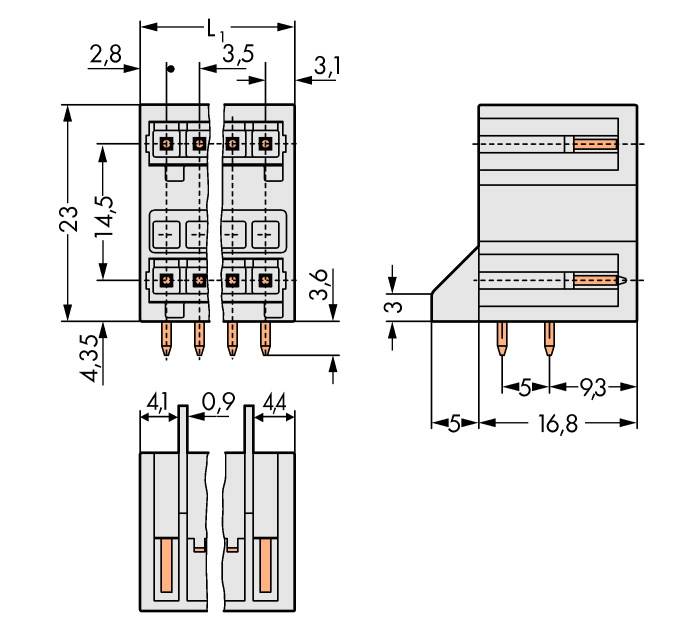

Rysunek techniczny złącza elektrycznego z wymiarami w milimetrach. Przedstawia widok z przodu, z boku oraz widok od spodu.

Krzywa obniżenia parametrów dla listwy sprężynowej: przedstawia redukcję prądu przy rosnącej temperaturze otoczenia. Zawiera szczegóły dotyczące przekroju przewodnika i norm.

Jasny, prostokątny, techniczny wtyk z wieloma pionowymi szczelinami i stykami do połączeń elektronicznych.

1/3

Rodzaj produktu

Obudowa złącza pin męskiego na PCB

Rodzaj złącza

złącze męskie do wbudowania poziomego

Ilość rzędów

Seria złączy

734

Wymiary siatki

3.50 mm

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w wt. 8.12

Liczba (Rozmiar opakowania 100 szt.)

Sztuki

Suma (17,49 zł / Sztuka)

1749,00 zł

1421,95 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 199,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

kątowy pin lutowniczy 1 x 1 mm 5x2-bieg., jasnoszary

Opis: 100 szt.
Ilość rzędów: 1
Ilość pinów: 5

Dane techniczne

Rodzaj produktu: Obudowa złącza pin męskiego na PCB

Rodzaj złącza: złącze męskie do wbudowania poziomego

Ilość rzędów: 1

System połączenia wtyków: wire-to-board

Seria złączy: 734

Specyfikacje klem zaciskowych: z 2 kondygnacjami

Wymiary siatki: 3.50 mm

Ilość pinów w rzędzie: 5

Ilość pinów: 5

Szerokość produktu: 26.60 mm

Natężenie znamionowe: 10 A

Natężenie znamionowe - zaokrąglone: 10 A

Zawartość: 100 szt.

Wymiary: (D x S x W) 19.90 x 26.60 x 21.80 mm

Połączenie komponentów: do PCB

Materiał obudowy: PA 66

Numer katalogowy producenta: 734-405/001-000

Kolor: szary błyszczący

Produkt przemysłowy: tak

Materiał styku: stop miedzi

Wykończenie strony z PCB: ocynowany

Wykończenie strony ze wtykami: ocynowany

Napięcie znamionowe: 160 V

Wysokość produktu: 21.80 mm

Długość produktu: 19.90 mm

Model katalogowy producenta: 734-405/001-000

: Flexible PCB-connector

: Grey

: 160 V

: 10

: Pin

: -60-100 °C

: Solder

: V0

: 2.5 kV

: Soldering connection

: Tin

: III

: 2

: 3.5 mm

: 2

: 3.5 mm

: Thermoplastic

: 10 A

UKCA: nie dotyczy
