WAGO 750-672 moduł sterowania silnikami krokowymi
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Liczba
Suma (3199,00 zł / Sztuka)
3199,00 zł
2600,81 zł
bez VAT (klient biznesowy)
Cena brutto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Cechy produktu
70VDC 7.5A
- zasilanie:napięcie sterownicze: 24 V DC (-25 % ... +30 %), prąd spoczynkowy 120 mA + 2 x 0,5 A (DO1, DO2, zależny od obciążenia) napięcie silnika: wartość nominalna 55 V DC, absolutna granica górna: 71,5 V, absolutna granica dolna: 18 V, prąd spoczynkowy typ. = 5 mA, zabezpieczenie zewnętrzne przez bezpiecznik 5 A
- maks. prąd wyjściowy: 2 x 7,5 A krótkotrwale; zmniejszenie dopuszczalnego obciążenia od 50 °C; 2 x 5,0 A prąd nominalny; zmniejszenie dopuszczalnego obciążenia od 50 °C
- konfiguracja: poprzez urządzenie sterujące i WAGO-I/O-CHECK (narzędzie do parametryzacji)
- rodzaj obciążenia: obciążenie rezystancyjne; obciążenie indukcyjne (maks. 2 H), lampowe
- diagnostyka: prąd przetężeniowy zwarcie lub doziemienie, przekroczenie temperatury, kontrola napięcia zasilającego, przerwanie przewodu do silnika

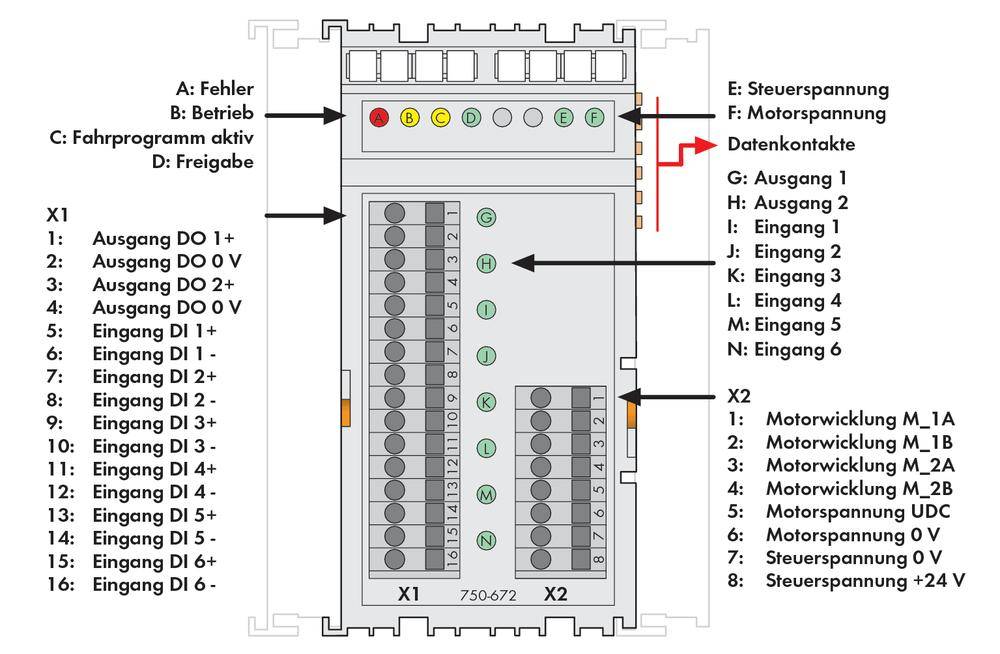

- funkcja: wejścia (ustawione fabrycznie): DI 1: zatrzymanie napędu, DI 2: wejście referencyjne, DI 3: łącznik jog - kierunek dodatni, DI 4: łącznik jog - kierunek ujemny, DI 5: łącznik krańcowy w kierunku dodatnim, DI 6: łącznik krańcowy w kierunku ujemnym, wyjścia (ustawione fabrycznie): DO 1: cel osiągnięty, DO 2: błąd, Można dowolnie zmieniać konfigurację wejść i wyjść.
- funkcje: pozycjonowanie, rampy w sin², swobodna zmiana wartości zadanej, regulacja prędkości obrotowej
- zabezpieczenie:kontrola zwarcia podłączeń silnika: zwarcie zwojów i zwarcie 0 V i 24 V zasilanie 24V: ochrona przed zmianą polaryzacji zasilanie silnika: ochrona przed zmianą polaryzacji przez zewn. zabezpieczenie
Dane techniczne
- Kolor: Jasnoszary
- Przekrój: 0,08 - 1,5 mm²
- AWG: 28 - 14
- Przyłącze: CAGE CLAMP®
- Długość odizolowania: 5 - 6 mm
- Rodzaj montażu: Szyna DIN 35
- Temperatura robocza: od 0 do +55°C
- Rodzaj produktu
Sterownik silnika krokowego PLC
- Interfejsy systemu magistrali
Klemmen
- Model katalogowy producenta
750-672
- Maksymalna ilość wejść
6
- Maksymalna ilość wyjść
2
- Napięcie robocze
24 V/DC
- Wysokość produktu
65 mm
- Długość produktu
100 mm
- Szerokość produktu
51 mm
- Maksymalna temperatura otoczenia
+55 °C
- Minimalna temperatura otoczenia
0 °C
- Wymiary
(D x S x W) 100 x 51 x 65 mm
- Numer katalogowy producenta
750-672
- Waga
56 g
- Sposób montażu
szyna montażowa
48
100 mm
69.8 mm
FALSE
DC
FALSE
0
0
0
0
0
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
TRUE
None
None
FALSE
FALSE
IP20
FALSE
FALSE
0
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
24-24 V
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 192076 WAGO 750-672 moduł sterowania silnikami krokowymi
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 192076 WAGO 750-672 moduł sterowania silnikami krokowymi
Opis
WAGO 750-672 | Moduł 750-672 jest inteligentnym kontrolerem silników krokowych z własnym stopniem mocy do sterowania 2-fazowymi silnikami krokowymi do 70 V/7,5 A. 64-krotny microstepping zapobiega zjawisku zgubienia kroków na skutek rezonansu w fazie przyspieszenia oraz chroni części mechaniczne. Ustawialne limity prądu dla stanu spoczynku, przyspieszenia i stałej prędkości zmniejszają straty mocy silnika. 6 konfigurowalnych wejść dla Start/Stop, łącznika krańcowego, punktu referencyjnego, Jog/Tip, itp. analizowanych jest w czasie rzeczywistym przez firmware. Do 2 wyjść można przypisać funkcje wewnętrzne lub stosować je dowolnie.
Swobodnie konfigurowalne funkcje, takie jak: pozycjonowanie przy uwzględnieniu różnych ramp przyspieszeń, tabele poleceń, symulacja krzywek, automatyczne pozycjonowanie w punkcie referencyjnym oraz inne możliwości programowania zdarzeniowego, pozwalają na szeroki zakres zastosowań. Dla wszystkich modułów sterowania silnikami krokowymi WAGO interfejs programowania jest identyczny.
Swobodnie konfigurowalne funkcje, takie jak: pozycjonowanie przy uwzględnieniu różnych ramp przyspieszeń, tabele poleceń, symulacja krzywek, automatyczne pozycjonowanie w punkcie referencyjnym oraz inne możliwości programowania zdarzeniowego, pozwalają na szeroki zakres zastosowań. Dla wszystkich modułów sterowania silnikami krokowymi WAGO interfejs programowania jest identyczny.
