WAGO 769-645 wtyk 25 szt.

Szary, prostokątny złącznik z tworzywa sztucznego z wieloma pionowymi gniazdami i haczykiem z boku, służący do połączeń elektrycznych.

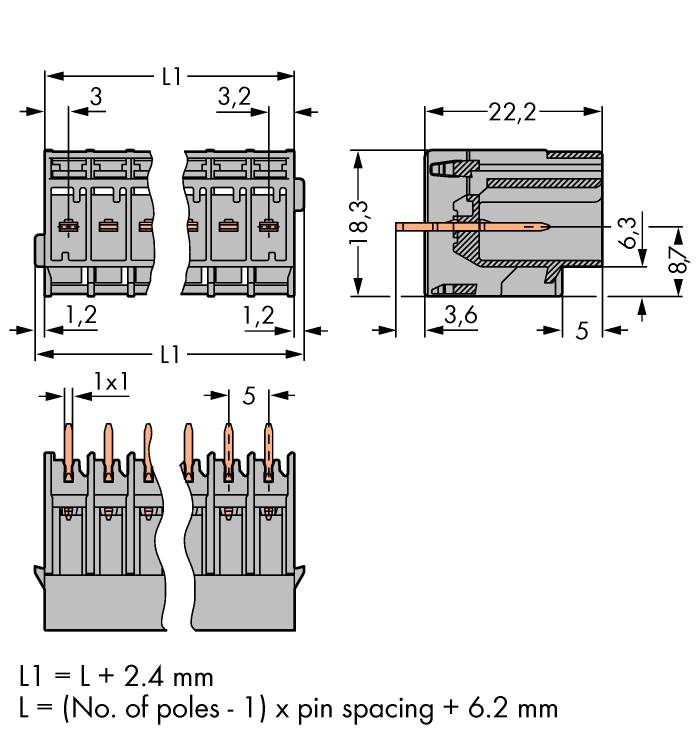

Rysunek techniczny złącza z wymiarami i przekrojem poprzecznym. Opis wskazuje wymiary długości oraz wzór do obliczenia L1.
1/2
Rodzaj produktu
Obudowa złącza pin żeńskiego na PCB
Rodzaj złącza
złącze żeńskie do wbudowania pionowego
Ilość rzędów
1
Seria złączy
769
Wymiary siatki
5 mm
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Dostawa w pon. 30.11
Liczba (Rozmiar opakowania 25 szt.)
Suma (529,00 zł / Sztuka)
529,00 zł
430,08 zł
bez VAT (klient biznesowy)
Wewnątrzwspólnotowa dostawa towarów Cena brutto
bez 0,00 zł
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatkowych kosztów dostawy
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Zgłoś wątpliwości prawne

Cechy produktu

z prostymi pinami lutowniczymi podejście wtykiem prostopad. do pł. druk

  • Opis: 25 szt.
  • Ilość rzędów: 1
  • Ilość pinów: 15

Dane techniczne

Rodzaj produktu

Obudowa złącza pin żeńskiego na PCB

Rodzaj złącza

złącze żeńskie do wbudowania pionowego

Ilość rzędów

1

System połączenia wtyków

wire-to-board

Seria złączy

769

Wymiary siatki

5 mm

Ilość pinów w rzędzie

15

Ilość pinów

15

Szerokość produktu

78.60 mm

Natężenie znamionowe

53 A

Natężenie znamionowe - zaokrąglone

53 A

Zawartość

25 szt.

Wymiary

(D x S x W) 18.30 x 78.60 x 22.20 mm

Połączenie komponentów

do PCB

Materiał obudowy

PA 66

Numer katalogowy producenta

769-645

Kolor

szary

Produkt przemysłowy

tak

Materiał styku

stop miedzi

Wykończenie strony z PCB

ocynowany

Wykończenie strony ze wtykami

ocynowany

Napięcie znamionowe

500 V

Wysokość produktu

22.20 mm

Długość produktu

18.30 mm

Kierunek podłączania

prostopadle do PCB

Model katalogowy producenta

769-645

UKCA

tak

Do pobrania

Karta katalogowa

Karta katalogowa 655596 WAGO 769-645 wtyk 25 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 655596 WAGO 769-645 wtyk 25 szt.

Opis

WAGO 769-645 |
