WAGO 857-1494 optoseparator | Conrad Electronic

Biały moduł optoprzekażnika WAGO z punktami połączeń wejścia/wyjścia oznaczonymi jako A1+, A2-, 13+ i 23-. Zawiera schematy obwodów i znaki certyfikacji.

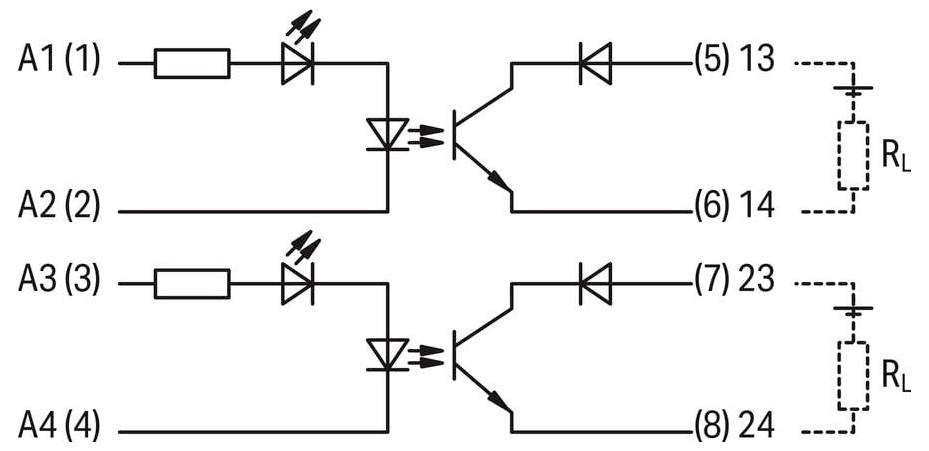

Schemat obwodu pokazujący wejścia A1 i A2 prowadzące do diody LED, diody, połączone do punktów (5) do 13. Wejścia A3 i A4 prowadzą do podobnej konfiguracji do (7) następnie 23, oba połączone do obciążenia RL.

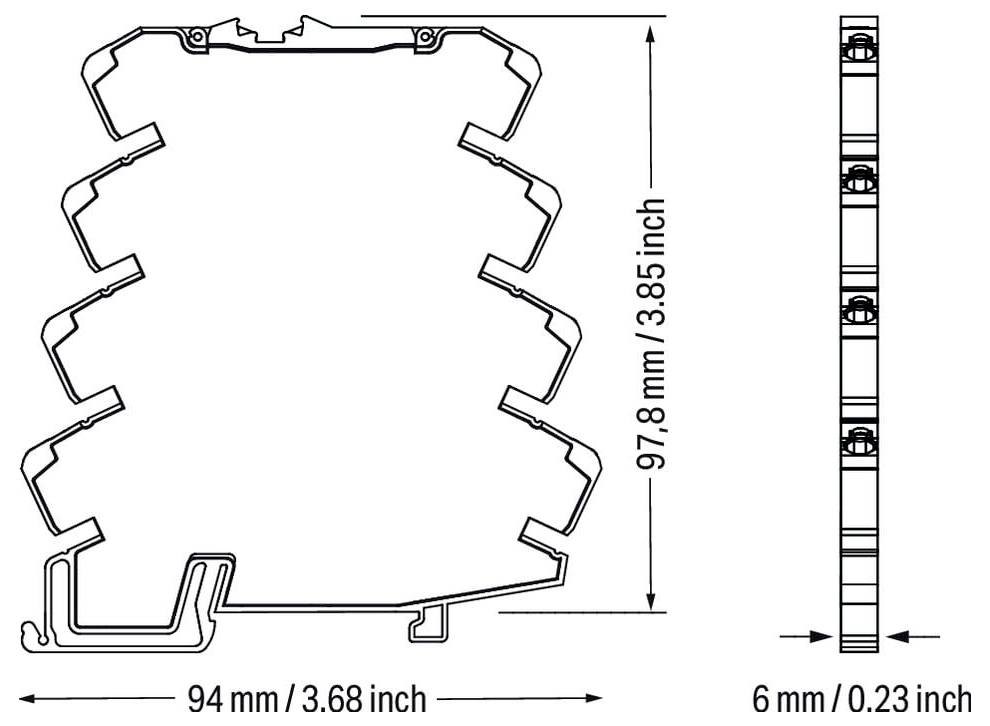

Rysunek techniczny profilu przekroju poprzecznego obiektu z wymiarami. Szerokość: 94 mm (3,68 cala), wysokość: 97,8 mm (3,85 cala), głębokość: 6 mm (0,23 cala).

1/4

Opakowanie

sztuka

Rodzaj produktu

Przekaźnik transoptora

Maksymalne napięcie przełączania

60 V/DC

Prąd obciążenia (max.)

0.1 A

Maksymalne napięcie wyjściowe

60 V/DC

Karta katalogowa (PDF)

Szybka dostawa w wt. 22.09

23 Sztuki

Liczba

Sztuki

Suma (153,66 zł / Sztuka)

153,66 zł

189,00 zł

z VAT (klient indywidualny)

Cena netto

tylko 40,64 zł

14 dni na zwrot w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Opakowanie: sztuka

Rodzaj produktu: Przekaźnik transoptora

Model katalogowy producenta: 857-1494

Połączenie komponentów: sprężynowe

Przełączanie napięcia (min.): 9 V/DC

Maksymalne napięcie przełączania: 60 V/DC

Prąd obciążenia (max.): 0.1 A

Minimalne napięcie wyjściowe: 9 V/DC

Maksymalne napięcie wyjściowe: 60 V/DC

Maksymalne natężenie wyjściowe: 0.1 A

Rodzaj styku: 2 NO

Minimalna temperatura: -25 °C

Maksymalna temperatura: +70 °C

Szerokość produktu: 6 mm

Wysokość produktu: 96 mm

Długość produktu: 94 mm

Maksymalne natężenie ciągłe: 0.1 A

Zawartość: 1 szt.

Żywotność mechaniczna: 5 x 10⁶cykli łączeniowych

Nominalne napięcie sterowania: 24 V/DC

Specyfikacja: Optoseparator JUMPFLEX®

Napięcie znamionowe: 24 V/DC

Maksymalne natężenie przełączania: 100 mA

Napięcie znamionowe: 24 V/DC

Natężenie znamionowe: 0.1 A

Napięcie przełączania: 9 - 60 V/DC

Wytrzymałość napięciowa: (Obwód sterowniczy/przełączający) 2,5 kV / (kanał/kanał) 4 kV

Typ: 857-1494

Temperatura otoczenia: -25 - +70 °C

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 506546 WAGO 857-1494 optoseparator

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 506546 WAGO 857-1494 optoseparator

Opis

WAGO 857-1494 | Do montażu na szynie TS 35. Podłączenie za pomocą zacisków sprężynowych.

Uwagi

Produkt kierowany jest dla Przedsiębiorców
