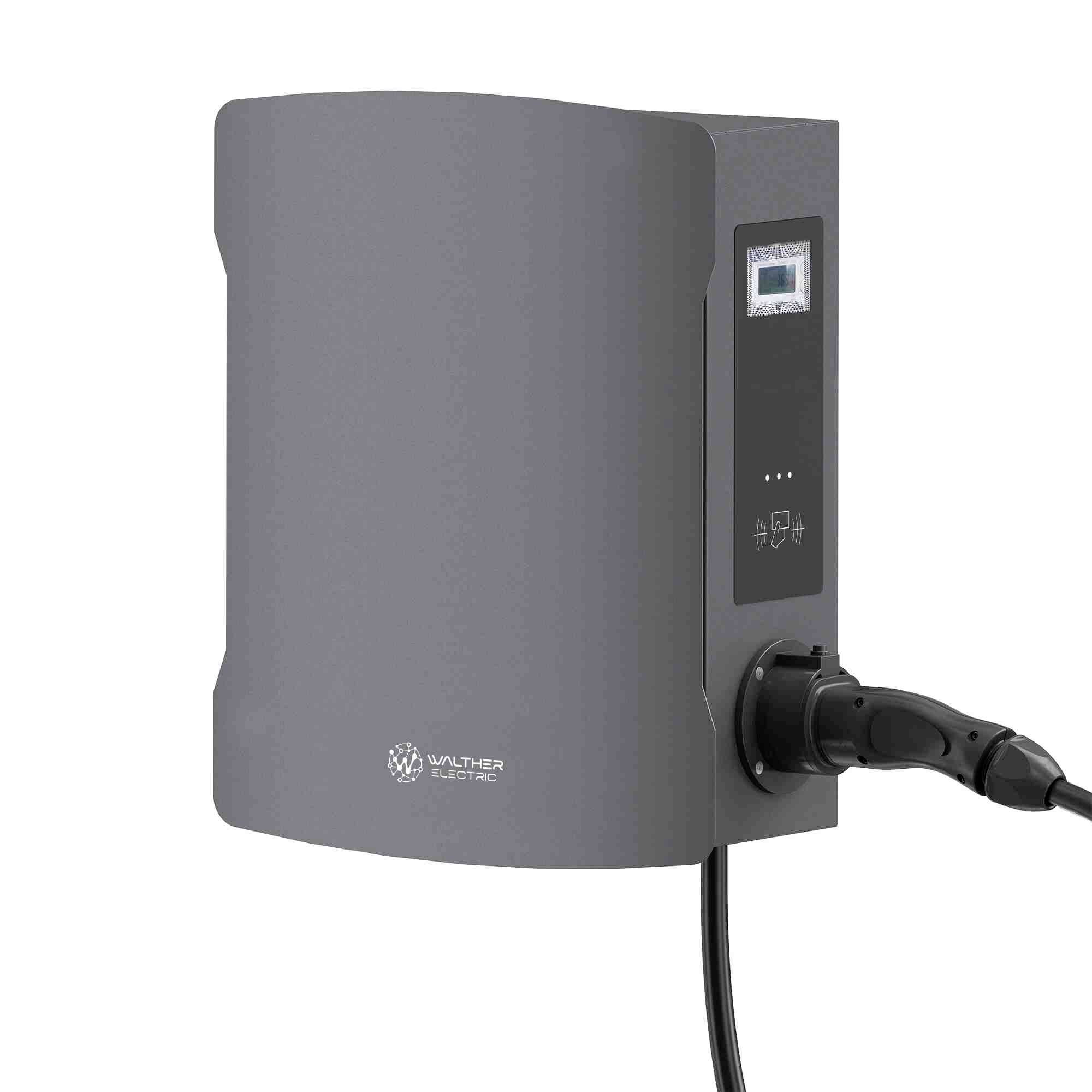

Walther Werke 98601310 Stacja ładowania samochodów elektrycznych 32 A Ilość złączy 1 22 kW
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Dane techniczne
- Typ napięcia zasilania: AC
- Materiał obudowy: stal
- Nadaje się do montażu na ścianie: tak
- Standard komunikacji mobilnej 4G (LTE): nie
- Z wyświetlaczem: nie
- Częstotliwość: 50 Hz
- Kompatybilny z Apple HomeKit: nie
- Kompatybilny z Amazon Alexa: nie
- Kompatybilny z Asystentem Google: nie
- Dostępna obsługa IFTTT: nie
- Nadaje się do montażu na podłodze: nie
- Napięcie wejściowe: 400 V
- Znamionowa moc przyłączeniowa: 22 kW
- Napięcie wyjściowe DC: 0 V
- Napięcie wyjściowe AC 50 Hz: 400 V
- Napięcie wyjściowe AC 60 Hz: 0 V
- Maksymalny prąd wyjściowy AC 50 Hz: 32 A
- Liczba punktów ładowania 1
- Maksymalna moc na punkt ładowania: 22 kW
- Długość kabla ładującego: 6 m
- Nadaje się do montażu na rurze: nie
- Przenośny: nie
- Z puszką przyłączeniową domu (HAK): nie
- Z modułem ochrony przeciwprzepięciowej: nie
- Liczba wyłączników różnicowoprądowych typu A: 1
- Kabel ładujący z możliwością trwałego zablokowania w stacji ładującej: tak
- Wykrywanie prądu zwarciowego DC: tak
- Wykrywanie zgrzewania stycznika: tak
- Z wyłącznikiem: nie
- Możliwość połączenia w sieć jako master: tak
- Możliwość podłączenia do sieci jako przedłużacz: tak
- Możliwość pracy w sieci LAN: tak
- Możliwość połączenia z siecią Wi-Fi: nie
- Standard sieci komórkowej 5G: nie
- Z licznikiem energii: tak
- Z wyłącznikiem kluczykowym: nie
- Z wbudowanym czytnikiem kart RFID: tak
- NFC (komunikacja bliskiego zasięgu): tak
- Zintegrowane zarządzanie obciążeniem statycznym: tak
- Nadaje się do dynamicznego zarządzania obciążeniem: tak
- Wersja protokołu Open Charge Point Protocol (OCPP): 1.6
- Podłącz i ładuj (ISO 15118): tak
- Obsługa i konfiguracja za pomocą aplikacji: nie
- Eksport historii ładowania: tak
- Zaplecze w zestawie: nie
- Z licznikiem energii zgodnym z MID: tak
- Zgodność z prawem kalibracji: nie
- Liczba złączy ładowania typ 2: 1
- Rodzaj produktu
Stacja ładowania samochodów elektrycznych
- Prąd obciążeniowy
32 A
- Ilość złączy
1
- Moc obciążenia
22 kW
- Ilość faz
3 fazy
- Napięcie znamionowe
400 V
- Długość kabla
6 m
IP54
IK10
- Szerokość produktu
430 mm
- Wysokość produktu
490 mm
- Głębokość produktu
176 mm
Do pobrania
Karta katalogowa
Karta katalogowa 3836296 Walther Werke 98601310 Stacja ładowania samochodów elektrycznych 32 A Ilość złączy 1 22 kW
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3836296 Walther Werke 98601310 Stacja ładowania samochodów elektrycznych 32 A Ilość złączy 1 22 kW
Opis
Cechy stacji ładującej WALTHER Wallbox smartEVO uno: ładowanie w trybie 3 zgodnie z normą IEC 61851, złącza zgodne z normą IEC 62196, 1 kabel ładujący o długości 7,5 m, złącze ładowania typu 2, wydajność ładowania do 22 kW, 3 diody LED na panelu bocznym wskazujące aktualny stan punktu ładowania, uwierzytelnianie za pomocą bocznego panelu RFID, komunikacja Powerline (PLC) zgodna z normą ISO 15118 umożliwiająca podłączanie i ładowanie, połączenie z systemami zarządzania energią (EMS), protokół komunikacyjny EEBUS, połączenie z protokołem komunikacyjnym SMA i zarządzaniem energią TQ, zintegrowany serwer internetowy do aktualizacji oprogramowania sprzętowego oraz zdalnego sterowania/konserwacji. Interfejs Ethernet obejmujący moduł AMJ do podłączenia do stałego kabla danych; interfejs licznika Modbus (TCP i RTU) do podłączenia do Dynamic-Control; obsługa Smart-Grid przez OCPP 1.5 i 1.6 (JSON i SOAP); zintegrowane modemy 4G (microsim) do podłączenia do platform zaplecza i roamingu różnych dostawców (np. Stromnetz Hamburg i msu solution / m8mit). Możliwość obsługi inteligentnej sieci za pośrednictwem protokołów OCPP 1.5 i 1.6 (JSON i SOAP) Lokalne zarządzanie obciążeniem dynamicznym (DLM), w tym wykrywanie nierównomiernego obciążenia (sterowanie z dokładnością do fazy) w celu efektywnego wykorzystania dostępnej mocy ładowania z maksymalnie 250 punktami ładowania Przypisywanie punktów ładowania głównych i podrzędnych za pośrednictwem interfejsu konfiguracyjnego Licznik z certyfikatem MID do rozliczania zużycia Stały monitoring PE Monitorowanie prądu różnicowego DC 6 mA Zintegrowany wyłącznik różnicowoprądowy, wyłącznik nadprądowy miniaturowy Zintegrowany 2-stopniowy monitoring temperatury. Solidna i odporna na warunki atmosferyczne obudowa. Obudowa z ocynkowanej, malowanej proszkowo blachy stalowej w kolorze żelaza mikowego (DB703). Zamykane drzwiczki ze zintegrowaną tabliczką znamionową i napisem Walther-Werke. Łatwy montaż na ścianie za pomocą 3-punktowego mocowania. Maks. przyłącze do przewodu zasilającego NYY-J 1x5x10mm². Akcesoria w zestawie: 2 karty RFID Mifare Classic, 2 klucze, 1 moduł AMJ, informacje dotyczące bezpieczeństwa, schemat okablowania (wszystkie bieguny), indywidualny certyfikat badań, lista kontrolna, test funkcjonalny. Opcjonalnie dostępne: przyłącze do cokołu do 5x10mm², wersja jednostronna: 98900026, wersja dwustronna: 98900027; przyłącze do 5x16mm², wersja jednostronna: 98900031, wersja dwustronna: 98900032; szpilka do wbicia w ziemię: E8ES
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Uwagi
- Ostrzeżenie!
Podłączenie i instalacja urządzenia zasilanego dużym prądem (prądem przemiennym trójfazowym) wymaga zgody operatora sieci; ponadto może to wykonać wyłącznie operator sieci lub firma instalacyjna wpisana do katalogu instalatorów operatora sieci.
- Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).
