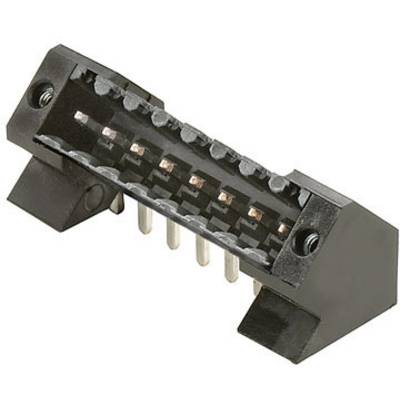

Zdjęcie poglądowe
Weidmüller 1003590000 Listwa połączeniowa Łączna ilość styków 10 Ilość rzędów 1 42 szt.
Rodzaj produktu
Listwa połączeniowa
Łączna ilość styków
10
Wymiary siatki
3.5 mm
Zawartość
42 szt.
Ilość pinów
10
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Liczba (Rozmiar opakowania 42 szt.)
Suma (13,79 zł / Sztuka)
579,00 zł
470,73 zł
bez VAT (klient biznesowy)
Cena brutto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Cechy produktu
Złącze wtykowe płytek drukowanych, kołnierz, złącze do lutowania THT/THR, 3.50 mm, ilość biegunów: 10, 135°, 3,2 mm, cynowane, czarny, Box
- Ilość pinów 10
- Ilość rzędów 1
- Opis 42 szt.
Dodatkowe informacje:
Dane techniczne
- Głębokość: 13.2 mm
- Montaż na PCB: połączenie lutowane THT/THR
- Kąt odejścia: 135°
- Liczba pinów lutowniczych na biegun: 1
- Średnica otworu montażowego: 1,3 mm
- Materiał izolacyjny: LCP GF
- Temperatura przechowywania od -25 °C do +55 °C
- Siła łączenia/biegun: 10 N
- Siła ciągnąca/biegun: 8 N
- Długość pinu lutowniczego: 3,2 mm
- Średnica zewnętrzna podkładki: 2,3 mm
- Średnica otworu szablonu: 2,1 mm
- Rodzaj produktu
Listwa połączeniowa
- Łączna ilość styków
10
- Ilość pinów
10
- Ilość rzędów
1
- Wymiary siatki
3.5 mm
- Natężenie znamionowe
10 A
- Natężenie znamionowe - zaokrąglone
10 A
- Ilość pinów w rzędzie
10
- Połączenie komponentów
THT
THR
lutowane
- Kolor
czarny
- Materiał obudowy
PA
- Numer katalogowy producenta
1003590000
- Zawartość
42 szt.
- Materiał styku
CuSn (brąz)
- Szerokość produktu
42 mm
- Wysokość produktu
16.2 mm
- Maksymalna temperatura
+100 °C
- Minimalna temperatura
-50 °C
- Model katalogowy producenta
SL-SMT 3.50/10/135F 3.2SN BK BX
- Wymiary
(S x W) 42 mm x 16.2 mm
- Rezystancja styku
|5 mΩ
- Rezystancja izolacji
100 MΩ
- Wykończenie strony ze wtykami
ocynowany
- Wymiary
42 mm x 16.2 mm x 13.2 mm
- Napięcie znamionowe
300 V
- Ilość styków
10
- Zgodne z RoHS
Tak
- Cykle łączenia
25
- Długość kołka
3.2 mm
- UKCA
nie dotyczy
Do pobrania
Karta katalogowa
Karta katalogowa 1765429 Weidmüller 1003590000 Listwa połączeniowa Łączna ilość styków 10 Ilość rzędów 1 42 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1765429 Weidmüller 1003590000 Listwa połączeniowa Łączna ilość styków 10 Ilość rzędów 1 42 szt.
Opis
Złącze wtykowe płytek drukowanych z innowacyjną technologią połączeń zapewnia bezpieczną i intuicyjną obsługę.
