Weidmüller Obudowa złącza pin męskiego na PCB B2L/S2L Ilość pinów 6 Wymiary siatki: 3.50 mm 1807470000 1 szt.

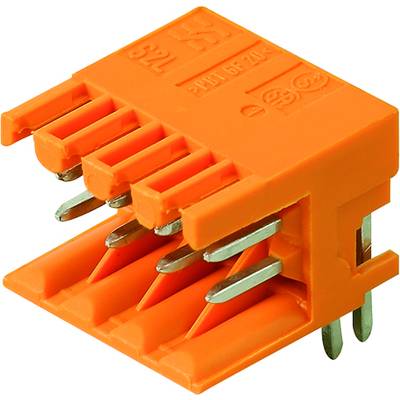

Pomarańczowy, sześciostykowy złącz z metalowymi pinami, odpowiedni do połączeń elektronicznych w urządzeniach.

Rodzaj produktu

Obudowa złącza pin męskiego na PCB

Rodzaj złącza

złącze męskie do wbudowania poziomego

Ilość rzędów

Seria złączy

B2L/S2L

Wymiary siatki

3.50 mm

Karta katalogowa (PDF)

Dostawa w śr. 15.07

2 Sztuki

Ilość (sztuka)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba

Sztuki

Suma (852,85 zł / Sztuka)

852,85 zł

1049,01 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

Dostępnych jest tylko 2 sztuka

Zgłoś wątpliwości prawne

Cechy produktu

Listwa PIN

Opis: 1 szt.
Ilość rzędów: 2
Ilość pinów: 6

Dane techniczne

Rodzaj produktu: Obudowa złącza pin męskiego na PCB

Rodzaj złącza: złącze męskie do wbudowania poziomego

Ilość rzędów: 2

System połączenia wtyków: wire-to-board

Seria złączy: B2L/S2L

Wymiary siatki: 3.50 mm

Ilość pinów w rzędzie: 3

Ilość pinów: 6

Szerokość produktu: 14.20 mm

Natężenie znamionowe: 10 A

Natężenie znamionowe - zaokrąglone: 10 A

Zawartość: 1 szt.

Wymiary: (D x S x W) 11.90 x 14.20 x 14.00 mm

Połączenie komponentów: do PCB

Materiał obudowy: LCP GF

Numer katalogowy producenta: 1807470000

Kolor: czarny

Produkt przemysłowy: tak

Materiał styku: stop Cu, cynowany

Napięcie znamionowe: 150 V

Wysokość produktu: 14.00 mm

Długość produktu: 11.90 mm

Zgodne z RoHS: Tak

Kierunek podłączania: równolegle do PCB

Model katalogowy producenta: S2L-SMT 3.50/06/90G 3.2SN BK RL

Warianty(Wszystkie ceny nie zawierają podatku VAT, bez kosztów dostawy)

Natężenie znamionowe - zaokrąglone

Rodzaj złącza

Szerokość produktu

Seria złączy

Ilość rzędów

Ilość pinów

Wymiary siatki

Weidmüller 1794250000 Obudowa złącza pin męskiego na PCB S2L-SMT 3.50/14/90G 3.2SN BK BX, wire-to-board, piny: 14, 10 A, 72 szt.

Numer produktu194792

10 A

złącze męskie do wbudowania poziomego

25.90 mm

B2L/S2L

3.50 mm

Weidmüller 1794280000 Obudowa złącza pin męskiego na PCB S2L-SMT 3.50/20/90G 3.2SN BK BX, wire-to-board, piny: 20, 10 A, 48 szt.

Numer produktu194797

10 A

złącze męskie do wbudowania poziomego

36.40 mm

B2L/S2L

3.50 mm

Weidmüller 1794530000 Obudowa złącza pin męskiego na PCB S2L-SMT 3.50/06/180G 3.5SN BK BX, wire-to-board, piny: 6, 10 A, 156 szt.

Numer produktu194829

10 A

złącze męskie do wbudowania pionowego

17.70 mm

B2L/S2L

3.50 mm

Weidmüller 1794540000 Obudowa złącza pin męskiego na PCB S2L-SMT 3.50/08/180G 3.5SN BK BX, wire-to-board, piny: 8, 10 A, 120 szt.

Numer produktu194830

10 A

złącze męskie do wbudowania pionowego

17.70 mm

B2L/S2L

3.50 mm

Weidmüller 1794600000 Obudowa złącza pin męskiego na PCB S2L-SMT 3.50/20/180G 3.5SN BK BX, wire-to-board, piny: 20, 10 A, 48 szt.

Numer produktu194840

10 A

złącze męskie do wbudowania pionowego

36.40 mm

B2L/S2L

3.50 mm

Weidmüller 1794620000 Obudowa złącza pin męskiego na PCB S2L-SMT 3.50/24/180G 3.5SN BK BX, wire-to-board, piny: 24, 10 A, 42 szt.

Numer produktu194843

10 A

złącze męskie do wbudowania pionowego

43.40 mm

B2L/S2L

3.50 mm

Weidmüller 1794870000 Obudowa złącza pin męskiego na PCB S2L-SMT 3.50/08/90LF 3.2SN BK BX, wire-to-board, piny: 8, 10 A, 84 szt.

Numer produktu194872

10 A

złącze męskie do wbudowania poziomego

21.00 mm

B2L/S2L

3.50 mm

Weidmüller 1794880000 Obudowa złącza pin męskiego na PCB S2L-SMT 3.50/10/90LF 3.2SN BK BX, wire-to-board, piny: 10, 10 A, 72 szt.

Numer produktu194873

10 A

złącze męskie do wbudowania poziomego

24.50 mm

B2L/S2L

3.50 mm

Weidmüller 1794930000 Obudowa złącza pin męskiego na PCB S2L-SMT 3.50/20/90LF 3.2SN BK BX, wire-to-board, piny: 20, 10 A, 42 szt.

Numer produktu194879

10 A

złącze męskie do wbudowania poziomego

42.00 mm

B2L/S2L

3.50 mm

Weidmüller 1794950000 Obudowa złącza pin męskiego na PCB S2L-SMT 3.50/24/90LF 3.2SN BK BX, wire-to-board, piny: 24, 10 A, 36 szt.

Numer produktu194881

10 A

złącze męskie do wbudowania poziomego

49.00 mm

B2L/S2L

3.50 mm

Do pobrania

Karta katalogowa

Karta katalogowa 3361323 Weidmüller Obudowa złącza pin męskiego na PCB B2L/S2L Ilość pinów 6 Wymiary siatki: 3.50 mm 1807470000 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3361323 Weidmüller Obudowa złącza pin męskiego na PCB B2L/S2L Ilość pinów 6 Wymiary siatki: 3.50 mm 1807470000 1 szt.

Opis

Złącze wtykowe płytek drukowanych. Listwa pinowa, zamknięta z boku, przyłącze do lutowania rozpływowego, 3,50 mm, ilość biegunów: 6, 90°, długość pinu lutowniczego: 3,2 mm, ocynowana, czarna, taśma. Odporna na wysokie temperatury, dwurzędowa listwa pinowa do wszystkich popularnych procesów lutowania. Zoptymalizowany do załadunku maszynowego. Opakowanie w pudełku lub na taśmie. Długość pinu 3,2 mm, odpowiednia do lutowania rozpływowego i na fali. Gniazda pinowe oferują miejsce na etykiety i można je kodować. 50 V (IEC) / 150 V (UL), 10 A (IEC) / 10 A (UL),.

Opis tego produktu został przetłumaczony automatycznie.
