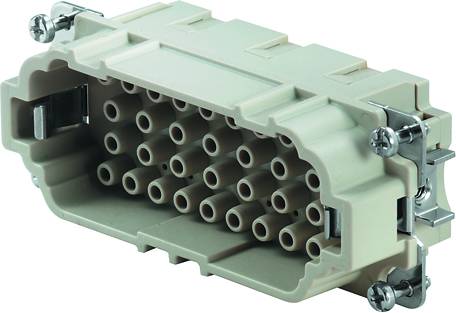

Weidmüller HDC HEE 32 MC 1826790000 Wstawka pinowa męska 1 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Wstawka pinowa męska
Połączenie komponentów
zaciskane
Seria wtyków RockStar
RockStar® HDC HEE
Specyfikacje klem zaciskowych
ze stopu miedzi
Łączna ilość styków
32 + PE
Karta katalogowa (PDF)
5 Sztuki
Ilość (zestaw/y)
Oszczędzasz
Cena opakowania (Cena netto)
1
-
104,88 zł
3
4% = 4,56 zł
100,32 zł
5
6% = 6,39 zł
98,49 zł
10
7% = 7,60 zł
97,28 zł
25
9% = 8,97 zł
95,91 zł
50
10% = 10,49 zł
94,39 zł
Rabaty ilościowe różnią się w zależności od sprzedawcy
Oszczędzasz 0,00 zł
Liczba
Suma (104,88 zł / Sztuka)
104,88 zł
129,00 zł
z VAT (klient indywidualny)
Cena netto
Dostępnych jest tylko 5 zestaw/y
Dane techniczne
- Waga netto: 56 g
- temperatury granicznej: -40 ° C... 125°C
- rezystancja izolacji: 1010 Ω
- stopień zanieczyszczenia: 3
- szerokość: 34 mm
- wysokość: 33 mm
- głębokość: 84,5 mm
- długość podstawy: 84,5 mm
- wielkość: 6
- serii:
- Napięcie znamionowe HEE (DIN EN 61984): 500 V
- napięcie znamionowe zgodnie z UL/CSA: 600 V AC/DC
- znamionowe napięcie udarowe (DIN EN 61984): 6 kV
- prąd znamionowy (DIN EN 61984): 16 a
- klasa palności wg UL 94: V-0
- opór przejściowy: ≤ 2mΩ
- materiał izolacyjny: PC wzmocniona włóknem szklanym (UL i kolejowe-wykwalifikowany)
- grupa izolacji: IIIa
- - cykle połączeń AG: ≥ 500
- cykli połączeń au: ≥ 500
- PE rodzaj połączenia: Śrubowe
- przekrój przewodu AWG (PE), maks.: AWG 12
- przekrój przewodu AWG (PE), min.: AWG 20
- długość ściągania izolacji: 7,5 mm
- przyłącze PE:
- Moment dokręcenia 10 mm maks. Do przyłącza PE:
- Moment dokręcania min. 1,5 Nm Przyłącze PE:
- Śruba mocująca 1,2 Nm: M 4
- wymiar ostrza krzyżakowe: Rozmiar
- ostrza PH1, rowek (przyłącze PE): SD 0,8 x 4,0
- wysokość wtyczki: 33 mm
- Rodzaj produktu
Wstawka pinowa męska
- Seria wtyków RockStar
RockStar® HDC HEE
- Specyfikacje klem zaciskowych
ze stopu miedzi
- Połączenie komponentów
zaciskane
- Łączna ilość styków
32 + PE
- Maksymalne pole przekroju przewodnika
4 mm²
- Ilość styków
32
- Minimalne pole przekroju przewodnika
0.5 mm²
- Zawartość
1 szt.
- Styk ochronny
tak
34
33 mm
84.5 mm
500 V
32
Pin
-40-125 °C
V0
6 kV
Crimp connection
Silver
3
0.5-4 mm²
0.5-4 mm²
0.5-4 mm²
0.5-4 mm²
TRUE
Other copper alloys
16 A
Thermoplastic
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 359373 Weidmüller HDC HEE 32 MC 1826790000 Wstawka pinowa męska 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 359373 Weidmüller HDC HEE 32 MC 1826790000 Wstawka pinowa męska 1 szt.
Opis
Weidmüller 1826790000 |Seria HEE wykazuje dużą gęstość styków i jest skonstruowana w oparciu o cenione wkłady HE. Płaszczyzna przyłączania przewodów została zaprojektowana jako zacisk zagniatany. Cenione połączenie zaciskane stosowano przez dziesięciolecia jako sprawdzony standard. Styki zaciskane nie są dostarczane wraz z wkładkami. Liczba biegunów: 64 prąd znamionowy: 16 A napięcie znamionowe: 500 V napięcie nominalne wg UL/CSA: 600 V AC/DC Złącze zaciskane
